RCD把MOSFET關斷尖峰壓低時，漏感能量并沒有消失，只是被引到電容和電阻里重新分配
反激電源的VDS尖峰過高，把RCD的電阻調小、電容調大，波形很快就“好看”了。可運行一段時間后，箱位電阻溫度卻明顯偏高，整機效率也被拉低。
這類現象的關鍵不在“尖峰是否消失”，而在每個開關周期有多少能量被送進RCD，又以多大平均功率變成了熱。
RCD的任務是為MOSFET換取電壓裕量，不是無損恢復。只要是用電阻放電的被動箱位，尖峰壓得越積極，就越要認真核對這條能量通道的損耗。
MOSFET關斷時，變壓器漏感中的電流不能立刻歸零。它會抬高漏極電壓，直到箱位二極管導通，把這部分能量送入箱位電容。

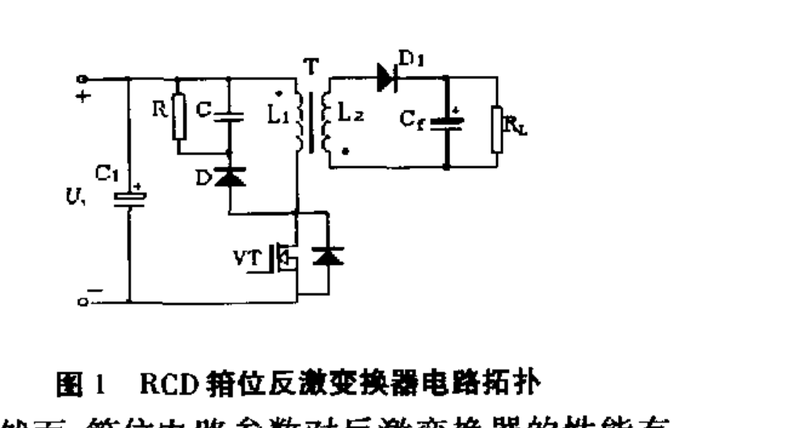

圖1 RCD網絡在MOSFET關斷后接管漏感電流
電容的作用是暫存和限制電壓變化，電阻則要在后續時間里將能量消耗掉。因此電阻發熱不是偶然副作用，而是這種網絡的基本工作方式。
若漏感增大、原邊峰值電流增大或開關頻率提高，每秒需要處理的總能量都會上升。只換更大功率電阻可以降低表面溫升，卻沒有減少這部分損耗。
電容過大時，鉗位電壓變化更慢，尖峰看起來會更平滑。但電容上的電壓若來不及在下一周期前回到合理水平，RCD就會長時間掛在原邊上消耗能量。
電阻過小會加快放電，同時也增加放電電流與平均功耗。電阻過大則可能使電容電壓積累，鉗位點抬高，MOSFET電壓裕量再度被吃掉。

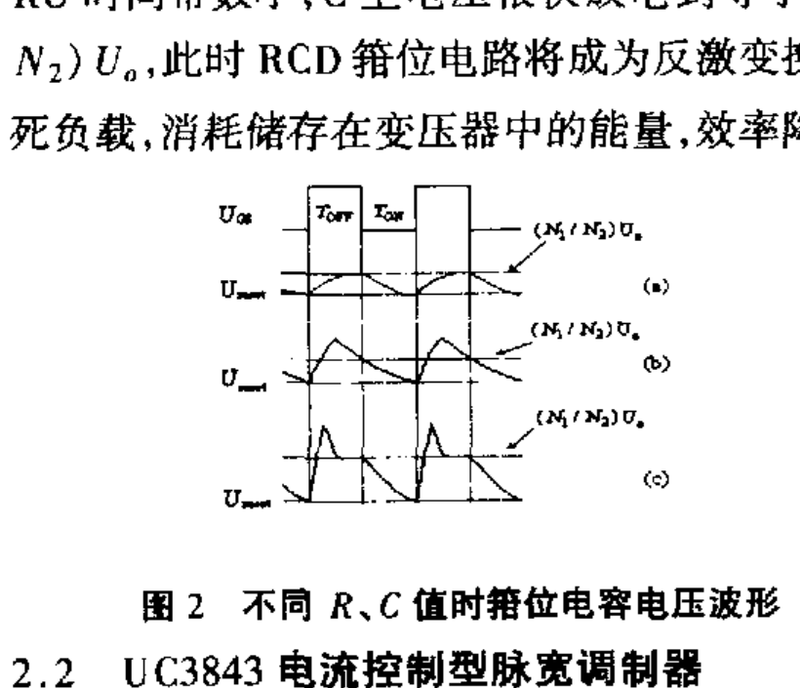

圖2 不同RC時間常數會改變鉗位電容的充放電軌跡
資料中不同RC取值的波形說明，要同時關心開關關斷瞬間的電壓抬升和一個周期內的放電軌跡。單獨截取峰值，會丟掉熱設計所需的時間信息。
完整的反激電源里，RCD與原邊電流、變壓器參數、MOSFET輸出電容和繞組寄生一起工作。鉗位支路不是一個可以脫離主回路單獨調的局部網絡。

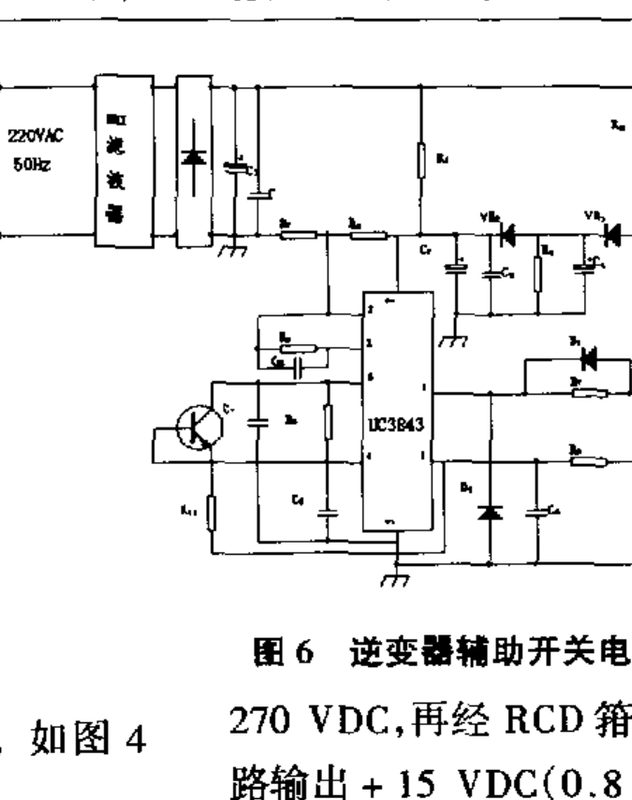

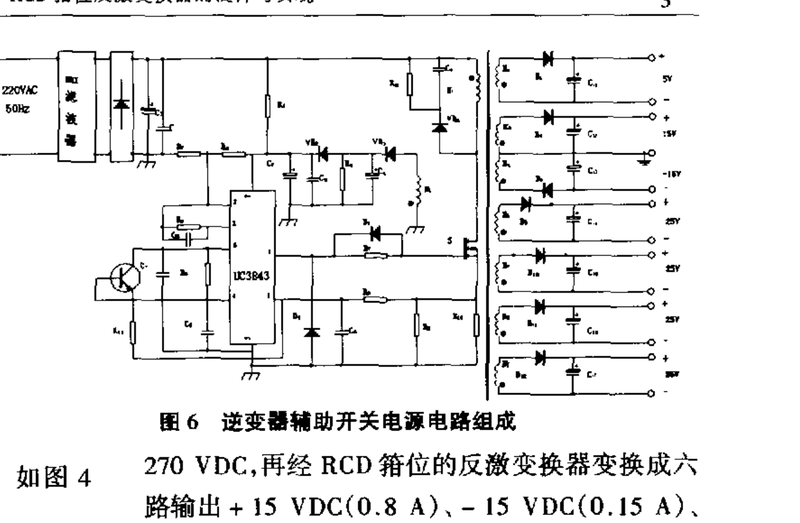

圖3 完整電路中的RCD必須與原邊電流和多路輸出工況一起評估
建議同時觀察VDS、原邊電流和鉗位電容兩端電壓。要記錄輸入電壓、輸出功率、開關頻率與探頭接法，否則不同工況下的尖峰和損耗無法直接比較。
還要區分一次性啟動尖峰和穩態周期損耗。電阻的熱平衡由重復功率決定，器件的脈沖能力則要核對瞬時應力，兩者不能用一個平均溫度代替。
先在額定輸入與額定負載下記錄VDS、原邊峰值電流、鉗位電容平均電壓和波動。再切到高輸入輕載與低輸入滿載，看哪個邊界真正推高應力。
接著估算漏感能量及每秒重復次數，用此建立電阻平均功耗的數量級。計算與熱像、電阻溫升差異很大時，要繼續查變壓器漏感、振鈴頻率和寄生電容。
圖4 原邊局部要聯合檢查鉗位支路、開關管和變壓器回路
然后小步調整R或C，每次只改一個參數，同時保存峰值、放電時間、電阻溫升和整機效率。如果必須靠很大損耗才能壓住尖峰，應回頭優化漏感和原邊布局。
最后核對電阻的額定功率、脈沖過載曲線、阻值隨溫度變化以及與高壓節點的爬電距離。多顆電阻串并聯分攤時，還要看電壓與熱量是否真正均勻。
估算時可以先抓住數量級：每周期需要處理的漏感能量與漏感和原邊峰值電流平方相關，再乘開關頻率得到平均功率的基礎量級。這個結果不等于電阻最終精確損耗，卻足以判斷一顆小封裝電阻是否從一開始就沒有熱余量，也能幫助識別實測溫升與模型差異是否異常。
二極管同樣不能只按反向耐壓選擇。它要在漏極電壓快速上升時及時導通，并承受重復脈沖電流；反向恢復、結電容和封裝寄生都會改變鉗位回路。布局上若二極管、電容、變壓器原邊與MOSFET之間繞得很遠，新增回路電感還會疊加一個更快的尖峰，讓繼續加大C也難以徹底壓住。
熱驗證應等溫度穩定后再判斷，并同時記錄環境溫度和器件測溫方法。熱像儀看到的是表面溫度，貼片電阻焊盤和內層銅又會帶走熱量；不同板子的銅面積差異，會讓同樣損耗呈現不同溫升。最終要以額定環境、容差和老化后的最壞功耗對照降額曲線，不能只看實驗室常溫摸起來是否燙手。
如果產品需要更高效率，可比較有源鉗位、能量回收或變壓器結構優化，但這已經是拓撲與磁件層面的取舍。決定更改前，應先確認熱量確實主要來自漏感鉗位，而不是MOSFET導通、磁芯損耗或整流回路，否則換方案只會把調試復雜度提高。
RCD調試的目標不是把尖峰壓到最低，而是在MOSFET電壓裕量、箱位損耗、器件溫度和整機效率之間找到可量產的窗口。
如果一套參數只在某一臺樣機上剛好合適，還要帶入變壓器漏感、開關頻率和電容容差的上下限重放邊界工況。熱設計的余量，應該來自最壞組合，不是一張額定點波形。
你的RCD發熱，是在高輸入輕載，還是低輸入滿載更明顯？
