從拓撲、S參數到眼圖與IBIS-AMI，把“能連接”變成“可驗證”
一塊X86主板，走線等長做了、阻抗約束加了、DRC也通過了，為什么DDR5鏈路仍可能在調試階段暴露邊界問題？
因為到了DDR5，工程師面對的已經不只是幾組高速走線，而是由CPU與封裝、主板、連接器、內存條、器件模型和均衡參數共同組成的系統通道。只看版圖規則，往往看不到真正的信號裕量。
DDR5設計真正難的，不是把線連上，而是用仿真數據說明：這條鏈路在目標工作模式下仍有可分析的信號質量與時序空間。
01 / 先看本質
為什么DDR5更考驗“系統思維”？
DDR5不是DDR4簡單提速。課程資料從DDR4與DDR5關鍵信號差異講起，并繼續展開RDIMM與UDIMM、DDR5 I/O、封裝引腳、端接方式、鋸齒形布線以及DFE均衡等內容。其背后的共同指向是：設計判斷必須從單根走線升級到完整通道。
架構在變化：地址、命令、控制與數據通道的特性不同，內存類型和端接方案也會改變分析方法。
通道在延長：CPU到主板、連接器、DIMM及相關模型共同影響反射、損耗、串擾和時序。
判據在升級：等長與阻抗是必要條件，但最終還需要結合時域波形、建立/保持時間、眼圖與MASK進行判斷。
02 / 建立閉環
一條DDR5鏈路，要經過四次驗證
第一步：拓撲與設計選擇
先明確X86平臺與DDR5內存之間的互連結構，再根據DDR4/DDR5差異、RDIMM/UDIMM特征、I/O與端接方式，判斷鏈路應該如何搭建、哪些節點需要重點觀察。
第二步：提取并還原真實通道
分別完成主板和內存條的S參數提取、裁剪與保存，識別端口，加入連接器與板級模型，再在SystemSI中搭建互連鏈路。端口關聯、模型方向或參數設置一旦出錯，后面的眼圖再漂亮也沒有意義。

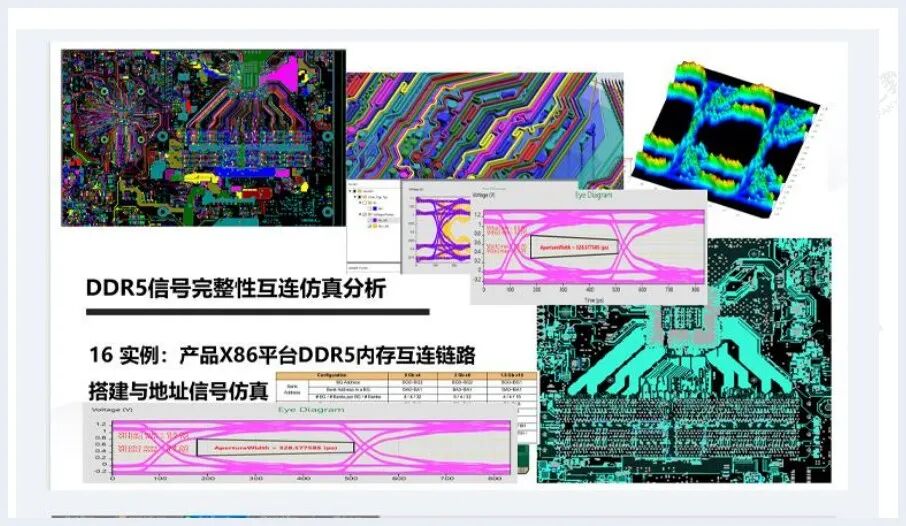

第三步：時域、時序與眼圖判定
地址信號需要設置激勵、觀察時域波形并測量建立/保持時間；數據信號還要區分寫入與讀取模式，結合眼圖、MASK和通道結果判斷裕量，而不是只截一張“看起來開口不錯”的圖。
第四步：均衡與參數優化
在數據鏈路中引入IBIS-AMI與DFE均衡思路，搭建AMI鏈路、配置算法并調整通道均衡參數。優化不是“把參數拉滿”，而是理解每項補償對波形和眼圖產生了什么影響。
一個很關鍵的檢查順序
先確認模型與端口正確，再談仿真參數；先確認激勵與測量位置正確，再談眼圖好壞；最后才是回到布線與鏈路做有依據的優化。
03 / 課程怎么學
不是工具菜單，而是一套可復用的仿真流程
《DDR5電腦X86平臺PCB高速互連仿真設計》的價值，不只是把軟件操作錄成視頻，而是圍繞一個具體平臺，把“為什么這樣建模、哪里容易出錯、結果如何解讀”串成完整流程。
課程資料顯示，全套內容共58個視頻，約9小時，使用Allegro 17.4/23.1展開，并配套實際項目文件。從G426到G483，學習路徑大致可以歸納為四段：
04 / 適合誰學
如果你正卡在這幾類問題上，可以重點看
·已經能完成高速PCB Layout，但缺少系統級信號完整性驗證方法；
·正在接觸X86主板、DDR5內存接口，希望理解從CPU到DIMM的完整鏈路；
·會看眼圖，卻不確定S參數、端口、激勵、測量位置是否設置正確；
·想把零散的Allegro/SystemSI操作，整理成可以重復執行的工程流程。
如果已經具備基礎的PCB設計和高速信號概念，上手會更順暢；如果完全沒有接觸過阻抗、拓撲、S參數或眼圖，建議先補齊基礎概念，再進入系統級案例。
05 / 最后想說
真正值得帶走的，是判斷鏈路的能力
高速設計的門檻，從來不是“軟件按鈕夠不夠熟”，而是能不能把設計選擇、模型設置、仿真現象和改板動作連成因果鏈。
當你知道眼圖為什么閉合、哪個端口可能設錯、讀寫模式為何要分開、均衡參數改變了什么，仿真才不再是一張截圖，而會成為設計決策的一部分。
如果你正在做X86平臺DDR5主板，或希望從“會布線”繼續走向系統級高速互連驗證，這門課可以作為一套較完整的項目型學習路徑來評估。
課程信息速覽
課程名稱：DDR5電腦X86平臺PCB高速互連仿真設計
核心內容：地址/數據信號、S參數提取、鏈路搭建、時域波形、眼圖、MASK、IBIS-AMI均衡
課程體量：資料標注58個視頻，約9小時
主要工具：Allegro 17.4/23.1、SystemSI
學習材料：課程資料標注配套實際項目文件
