一款KTV藍牙音箱整改實戰

二整改案例

1. 摸底數據

這款藍牙音箱在輻射發射（RE）測試中出現超標情況，具體摸底數據如下列各圖所示：

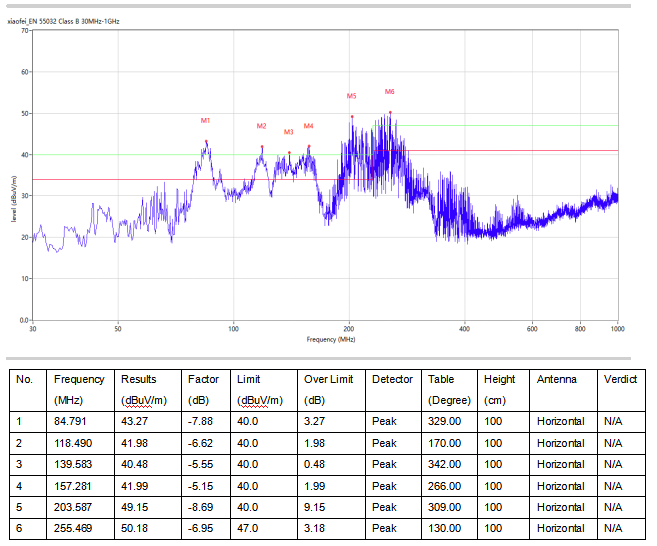

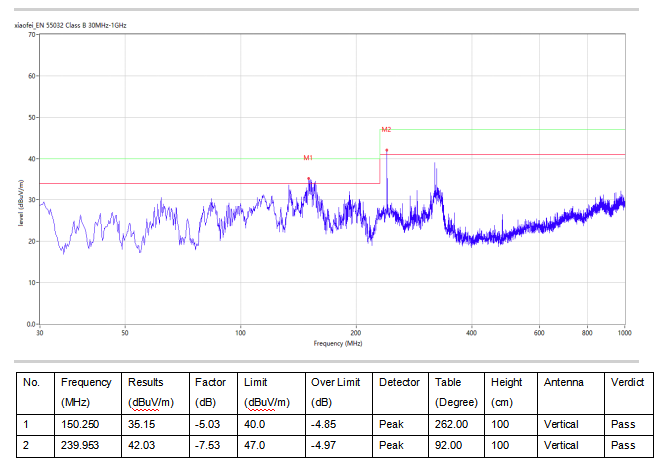

圖1：RE 垂直方向測試摸底數據

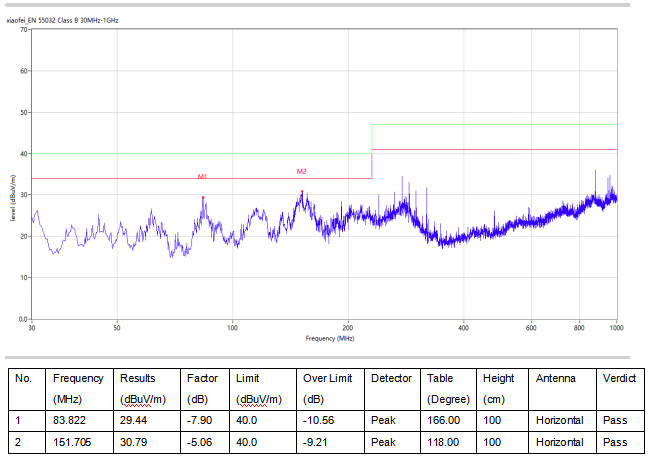

 圖2：RE 水平方向測試摸底數據

2. 問題分析

從測試結果中可以看出，RE測試中高頻部分50MHz~400MHz存在超標問題。經驗證分析，該藍牙音箱的EMC問題主要源于以下幾方面：

(1) 電源IC的高頻開關動作產生電磁輻射；

(2) 功放模塊在功率放大過程中，電流發生劇烈變化，形成電磁干擾；

(3) 燈帶驅動電路的PWM控制信號向外輻射電磁波。

上述噪聲會因外部條件變化呈現不同的 EMC 測試數據：電源 IC 的輸入電壓波動與輸出電流大小、功放模塊的音頻信號強度與輸出功率高低、燈帶的亮度與閃爍頻率，均會影響噪聲的輻射強度。此外，EMC 噪聲還與功放在瞬態大電流下產生的電源線上的瞬態噪聲有關。

3. 采取措施

針對不同頻段的超標問題，采取如下整改措施：

(1) 針對71MHz的電源包絡超標問題，可在充電IC的輸入和輸出端分別對地加個10nF和1nF的電容，以此對輸入電源進行濾波處理，從而抑制該頻段的電磁輻射。

(2) 對于134MHz這一頻段，經驗證分析是由功放輸出與升壓 IC 的包絡疊加導致超標。在升壓IC的SW腳對地加RC阻尼電路，通過該電路減緩續流二極管的開關頻率，降低其產生的高頻噪聲。

(3) 在兩路功放IC的輸出端各并聯一個BDL0603S350V101T，并將BDL接地，通過以上的組合處理，最終使134MHz頻段的包絡數據降至合格范圍。

(4) 分析頻段200MHz左右出現的不光滑的包絡，是由MCU控制燈帶的PWM信號造成的，在燈帶座子的PWM引腳對地加個1nF的電容后，該頻段的測試數據得到了明顯改善，有效抑制了PWM信號產生的高頻干擾。

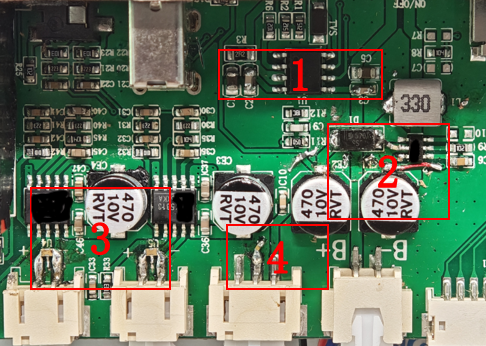

 圖3：整改措施示意圖
