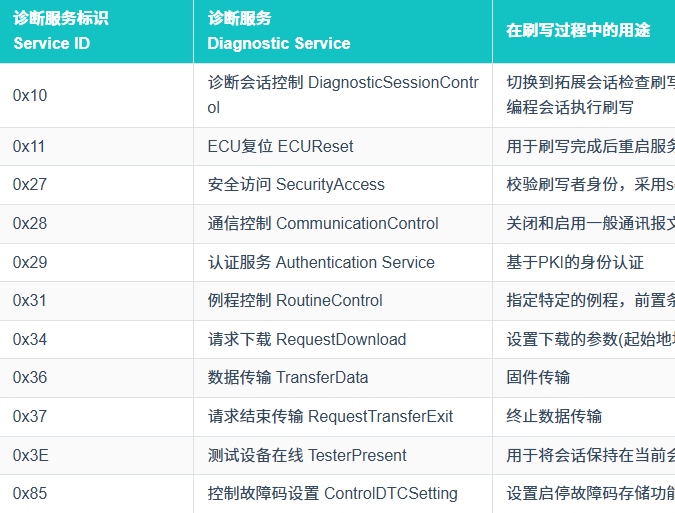

首先總體看一下刷寫涉及的服務ID以及在刷寫過程的用途。

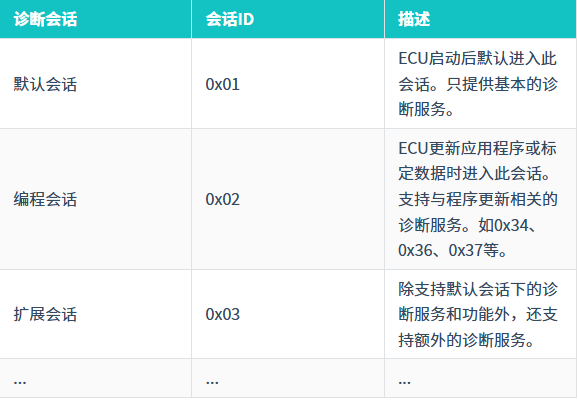

診斷會話關聯了一系列的診斷服務或診斷功能。只有當前激活的診斷會話支持的診斷服務才能被響應。ECU通常有兩個以上的診斷會話，包括：一個默認會話(Default Session)和若干非默認會話(Non Default Session)。其中非默認會話又包括編程會話和擴展會話等。其他非默認會話由廠商自行定義。常見的ECU診斷會話定義如下：

診斷會話控制服務(0x10)是用于激活控制器各種不同的會話模式 。在固件刷寫中會使用0x10服務在默認會話、編程會話、拓展會話來回切換。

此服務用于向單（或多）個服務端指示客戶端仍然與車輛連接，并且維持先前已激活的某些診斷服務和/或通信將保持活動狀態。此服務用于將一個或多個服務端保留在默認會話之外的診斷會話中，通過周期性的發送 3E 實現。

整個刷寫過程中， 刷寫工具要周期性的發送鏈路保持請求， ECU 不需要響應請求信息。如果沒有開啟會話保持，幾秒后ECU就會切回默認會話。

• 刷寫前需要保持在拓展會話下。

• 刷寫中需要保持在編程模式下。

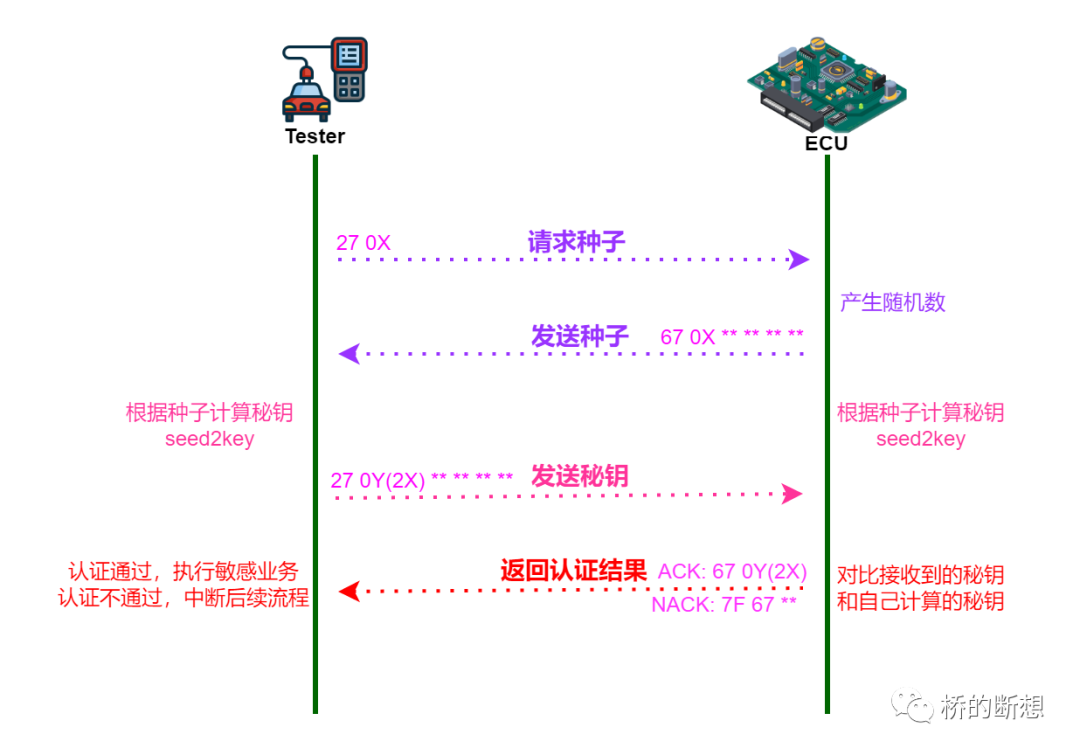

安全訪問服務的目的是為保密和排放、安全相關的一些服務和數據提供訪問權限來保護數據。2E(通過DID寫入數據)、2F(通過DID進行輸入輸出控制)、31服務(例程控制)、34服務(請求下載)、36服務(請求上傳)、37服務(數據傳輸)等服務需要經過身份認證。身份認證利用了種子和密鑰之間的關系。 服務的示例如下圖所示：

1. Request Seed：Tester 使用27服務，并攜帶需要解鎖的安全等級 0X 發送給特定的 ECU。

2. Request Seed Reply : 對應的ECU收到之后，生成4個字節的隨機數 Seed，返回給 Teseter。

3. Send Key: Tester 拿到Seed后，使用自定義實現的 Seed2Key 算法計算出Key，發送給ECU。Send Key 中的安全訪問級別 0Y 為Request Seed的安全訪問級別的值 +1。例如當請求種子為 27 01 時，發送秘鑰則為 27 02(01+1)。

4. Send Key Reply : ECU 將收到的 Key 和 自己拿 Seed 作為輸入的 Seed2Key 計算出結果進行對比，然后返回驗證的結果。

安全訪問中最重要的就是Seed2Key算法，算法通常是一些比較簡單的移位算法，例如下列的算法。

seed2key 接受2個輸入?yún)?shù) 種子 和 安全常量，種子由 ECU 隨機產生；安全常量?jī)?nèi)置在ECU和診斷儀中，在某種意義上來說安全常量就是密碼。采用同一算法的不同用途的 ECU，通常使用不相同的安全常量。

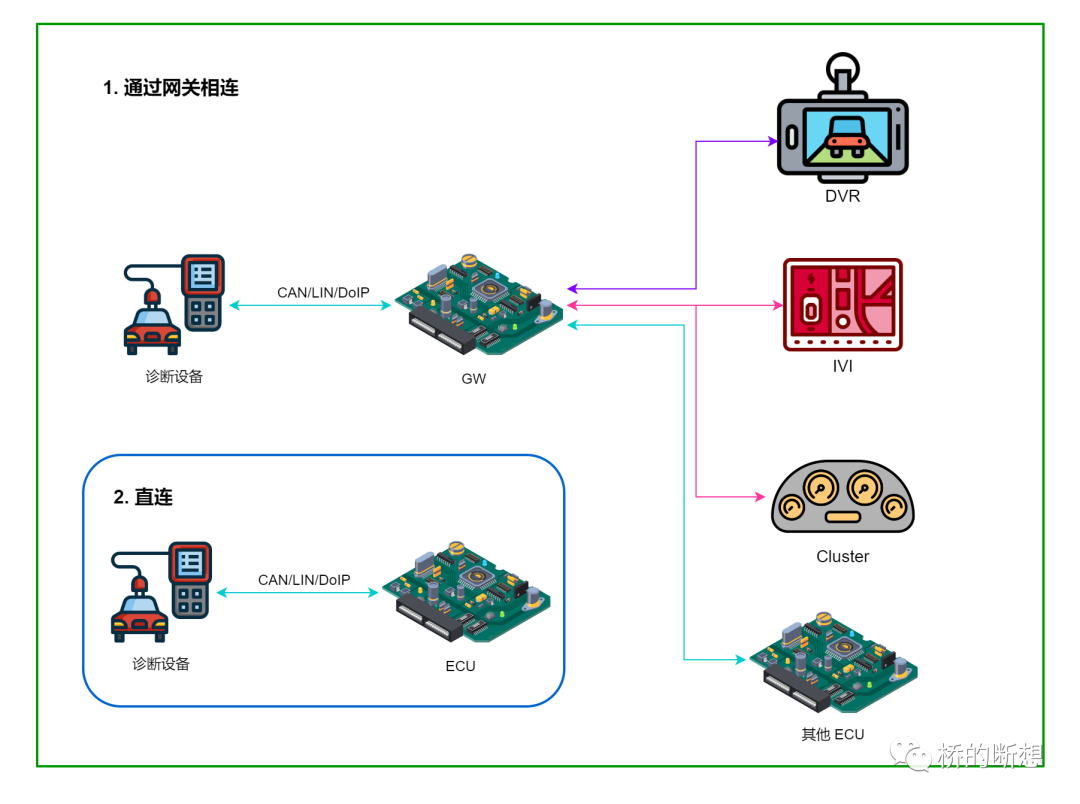

診斷設備與ECU連接有兩種方式，如下圖。

• 診斷設備連接網關，由網關將消息轉發給ECU；

• 診斷設備與ECU直連。

S-record、Intel Hex、BIN、VBF 是汽車中MCU固件常用的格式，下面簡單介紹一下這幾種格式。了解數據格式有助于固件分析、刷寫安全測試等。

S-record

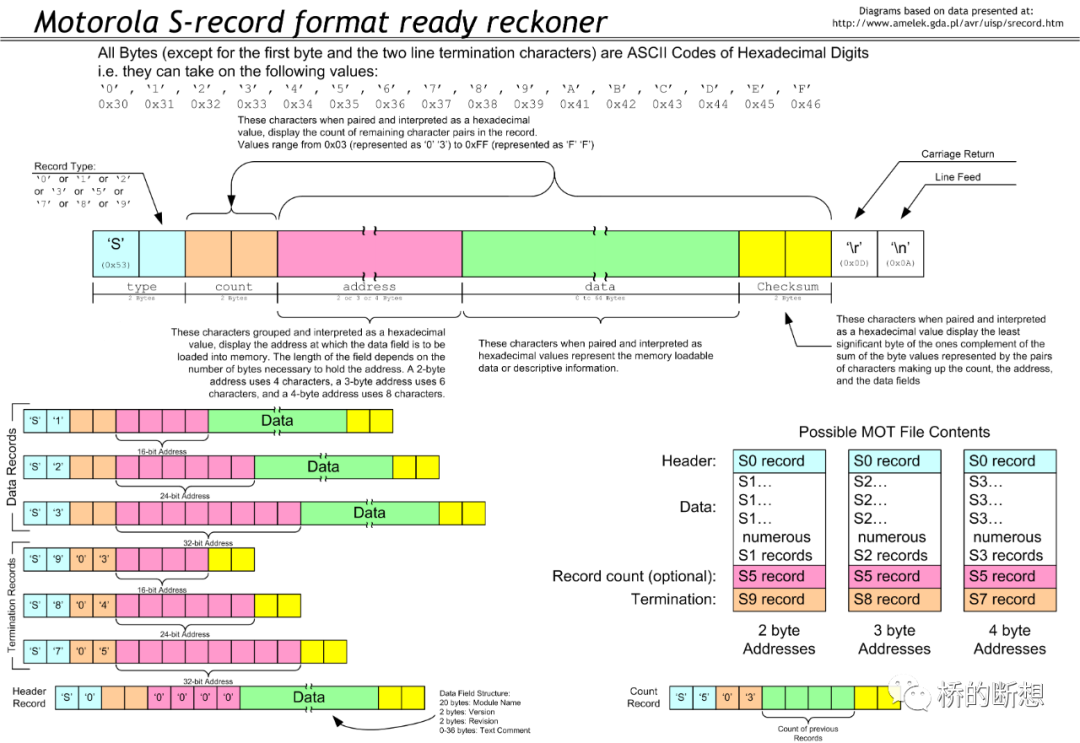

S-record 是摩托羅拉設計的一種常于MCU內存、EPROM、EEPROM 寫入的文檔格式，S-record 將二進制數據以ASCII字符表示。常用文件后綴名有 SRECORD、SREC、S19、mot。文件格式如下圖。

• Header Record 文件頭信息，其中記錄有模塊名稱、版本號等；

• Data Record 數據記錄，有 S1、S2、S3 三種類型；

• Count Record(可選) 包含了先前傳輸?shù)腟1、S2、S3記錄的計數;

• Termination Record，結束記錄，有 S7、S8、S9 三種類型。

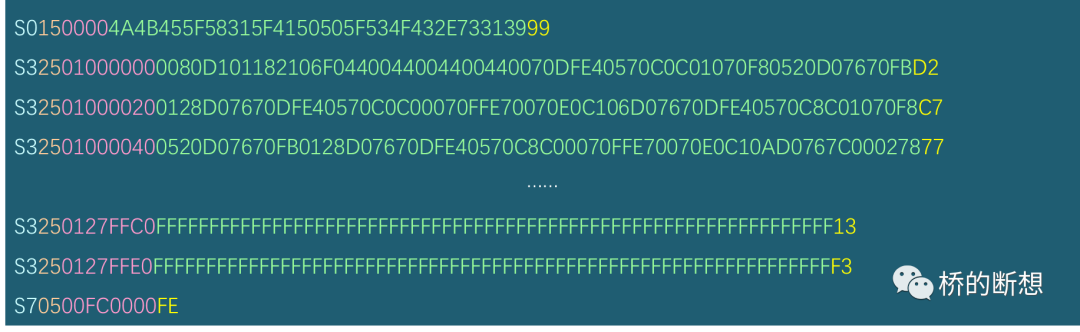

S0 Record(頭記錄)：記錄類型是“S0”。地址場沒有被用，用零(0x0000)填充。數據場中的信息使用HEX轉換成字符串是：JKE_X1_APP_SOC.s19。此行表示程序的開始，不需燒入內存，用來表述文件的相關信息，可能包含文件名、版本號等。

S3 Record(數據記錄)：記錄類型是“S3” 。地址場由4個字節地址，數據場由可載入的數據組成。

S7 Record(結束記錄)：記錄類型是“S7”。地址場由4字節的地址，包含了開始執行地址。沒有數據場。此行表示程序的結束，不需燒入內存。

注： S-Record 中記錄有固件的起始地址，逆向分析時直接從中獲取，然后設置為起始地址即可。

Intel HEX

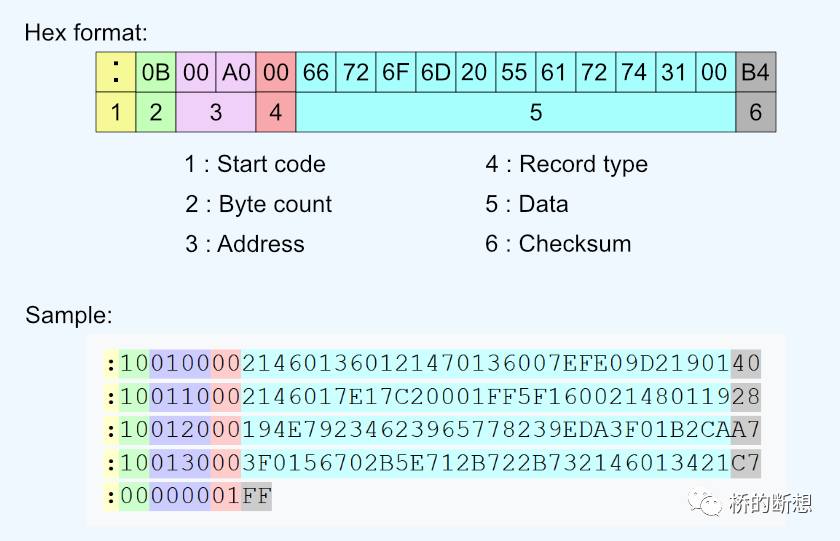

在嵌入式MCU程序開發中，經常編譯鏈接后生成的 HEX 就是采用的 Intel Hex 格式。也是一種將二進制文件轉換成了ASCII碼形式存儲的文本文件。

BIN

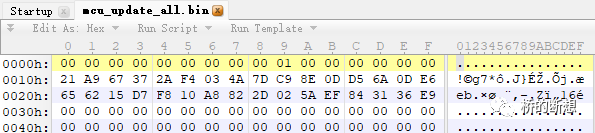

二進制文件，只有固件數據，沒有起始地址、描述信息等。

自定義格式

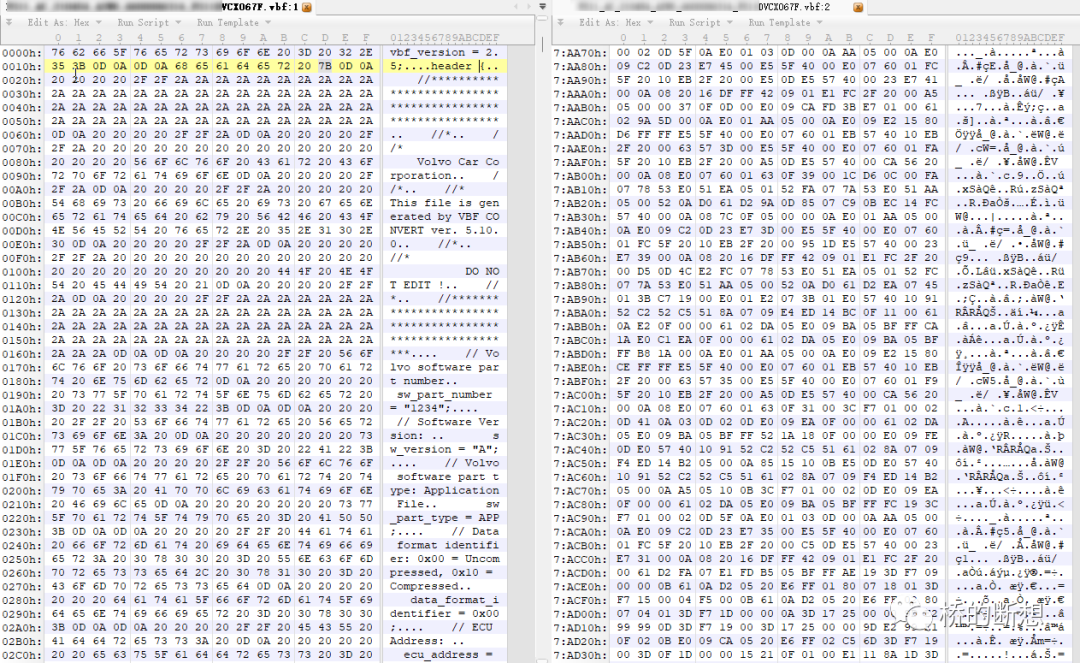

車企自定義格式如，VBF(Volvo Binary File)。VBF 使用在 volvo、mazda、Ford、吉利等品牌的汽車中。

文件頭記錄有文件的VBF版本號、軟件版本信息、ECU物理地址、數據起始地址等。

分析工具

srecord

命令行工具 srecord

sudo apt-get install srecord

查看S-record文件信息

fans@fans:~$ srec_info JKE_X1_APP_SOC.s19
 Format: Motorola S-Record
 Header: "JKE_X1_APP_SOC.s19"
 Execution Start Address: 00FC0000
 Data:   01000000 - 01089C5F
         01180000 - 011800FF
        0127FB80 - 0127FBDF
        0127FF80 - 0127FFFF

文件轉換

• S-record 轉 hex

  srec_cat JKE_X1_APP_SOC.s19 -Motorola -o JKE_X1_APP_SOC.hex -Intel

• Intel hex 轉 S-record

  srec_cat JKE_X1_APP_SOC.hex -Intel -o JKE_X1_APP_SOC.s19 -Motorola

• S-record 轉 bin

  srec_cat JKE_X1_APP_SOC.s19 -Motorola -o JKE_X1_APP_SOC.bin -bin

HexView

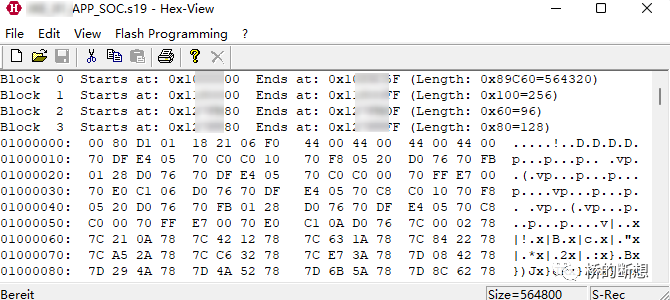

S-record、Intel Hex、BIN 文件之間的轉換可以采用 Vector 的圖形化文件編輯軟件 HexView。

專用工具

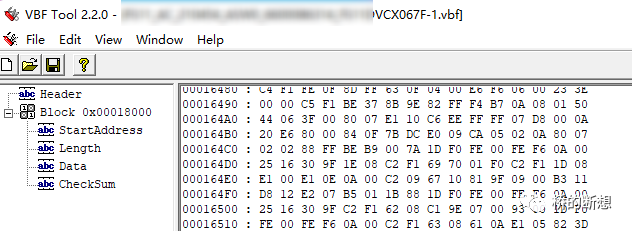

主機廠或供應商自己開發的專用軟件，如VBF文件查看工具 VBF Tool.

腳本

根據文件格式定義，編寫腳本解析、提供固件，部分可以在 Github 上找。
