背景與亮點
氮化鋁（AlN）憑借其優異的光學透過率、寬帶隙（約 6.2 eV）和卓越的熱穩定性等，在高效光電器件、超高壓電力電子器件領域具有重要應用價值。因此，晶圓級體單晶AlN的制備備受關注，但目前仍面臨嚴峻挑戰。高溫退火已被證實是獲取藍寶石基氮化鋁單晶復合襯底的有效路徑，并在紫外光電器件中實現規模化應用。但鑒于高功率紫外發光器件（如激光器）對材料質量的嚴苛要求，進一步提升AlN晶體質量始終是研究的重點目標。研究表明，在異質外延生長過程中增加AlN薄膜厚度，可促進傾斜位錯間的相互作用，進而誘導位錯湮滅，為進一步提高AlN薄膜的晶體質量提供了一條可行路徑。同時，較厚的AlN薄膜在其它應用領域也展現出優勢，包括增強聲波約束以提升諧振器性能，以及在超高壓電子器件中支持更高的擊穿電壓并提供更好的散熱能力。然而，AlN與藍寶石襯底之間存在顯著的晶格失配與熱失配，導致異質外延過程中應力隨膜厚增加而持續積累，容易誘發裂紋，嚴重危害薄膜的表面完整性與晶體質量。

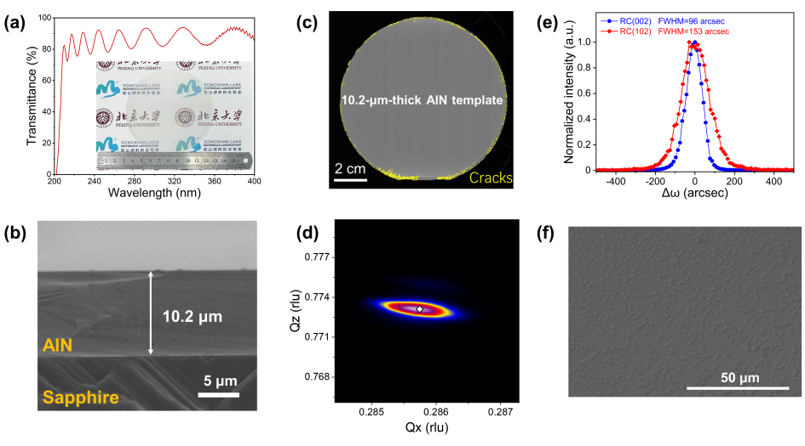

針對以上問題，北京大學物理學院王新強與松山湖材料實驗室袁冶研究團隊，通過在4英寸藍寶石基氮化鋁單晶復合襯底上引入二維低溫緩沖層，成功生長出厚度為10.2 μm的AlN薄膜，其表面裂紋被有效限制在距晶圓邊緣約2 mm的范圍內（圖1）。得益于增厚過程中位錯的湮滅（圖2），薄膜表面區域的位錯密度低至7.6 × 106 cm-2。這項研究顯著推進了大面積、高質量AlN薄膜的生長，為其在高性能紫外光電器件及電力電子器件中的應用奠定了基礎。

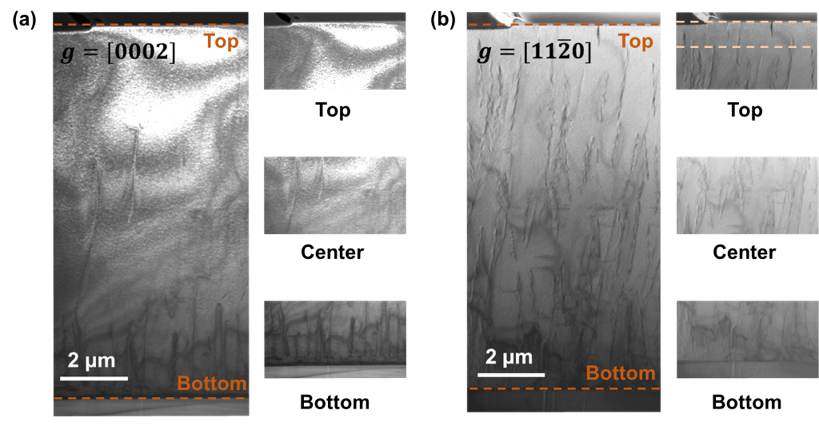

圖2. 4英寸、10.2 μm AlN薄膜的截面暗場TEM圖像：（a）g=[0002]，（b）g=[1120]。
該文章以題為“Compatibilize surface crack and crystallinity in 10-μm-thick AlN epilayer on 4-inch sapphire substrates”發表在 Journal of Semiconductors 上。
文章信息：
Compatibilize surface crack and crystallinity in 10-μm-thick AlN epilayer on 4-inch sapphire substrates
Tai Li, Ziruo Wang, Ye Yuan, Tao Wang, Shangfeng Liu, Tongxin Lu, Shuai Liu, Zhiwen Liang, Qi Wang, Xinqiang Wang
J. Semicond. 2026, 47(7): 072503 doi: 10.1088/1674-4926/26010043
Full Text
作者簡介
本科畢業于吉林大學，博士畢業于北京大學。目前主要從事AlN/AlGaN材料的外延生長及AlGaN基光電子器件的制備研究。
本科畢業于北京大學。目前主要研究方向?yàn)槔脪呙柰干潆娮语@微鏡（STEM）對Ⅲ族氮化物材料進行表征分析。
2017年博士畢業于德國德累斯頓工業大學，隨后先后于德國亥姆霍茲聯合會羅森多夫研究中心與阿卜杜拉國王科技大學從事博士后研究工作，目前致力于氮化鋁單晶復合襯底的制備、物理性質研究與應用工作。
博士畢業于吉林大學，后在日本千葉大學與日本科學技術振興機構從事博士后研究，主要從事寬禁帶半導體材料、物理與器件方面的研究工作。流。JOSarXiv由《半導體學報(英文)》主編李樹深院士倡導建立，編輯部負責運行和管理，是國內外第一個專屬半導體科技領域的論文預發布平臺，提供預印本論文存繳、檢索、發布和交流共享服務。
