（開關電源Feedback核心器件，通俗+實用+避坑）
一、TL431是什么？
TL431 = 三端可調精密并聯穩壓器（Shunt Regulator），俗稱“精密可控齊納二極管”。
· 誕生：1977年TI推出，替代傳統溫度補償齊納管
· 地位：開關電源光耦+TL431反饋組合是行業標準，成本低、精度穩、壽命長
· 封裝：常見TO-92、SOT-23、SOT-89、SOIC-8、DIP-8，3引腳核心功能一致：陰極K、陽極A、參考端R(REF)
二、核心參數（一眼抓重點）
· 內部基準：Vref = 2.495V（約2.5V，不同廠商略有差異；TI多數版本為2.495V，Diodes等部分廠商也有2.5V標稱版本）
· 精度等級：±0.5%（B級）、±1%（A級）、±2%（標準級），25℃下
· 可調電壓范圍：2.5V～36V（部分型號可達40V，但建議以36V為設計上限）
· Vka電壓上限：36V（TI）/ 37V（部分廠商），設計時需參考具體型號數據手冊
· 灌電流：1mA～100mA（必須滿足，否則不穩）
· 輸出阻抗：0.2Ω典型值（不同版本有差異：TL431LI系列為0.3Ω，部分版本為0.22Ω）
· 工作溫度：C級0~70℃ / I級-40~85℃ / Q級-40~125℃
三、內部原理（極簡等效，一看就懂）

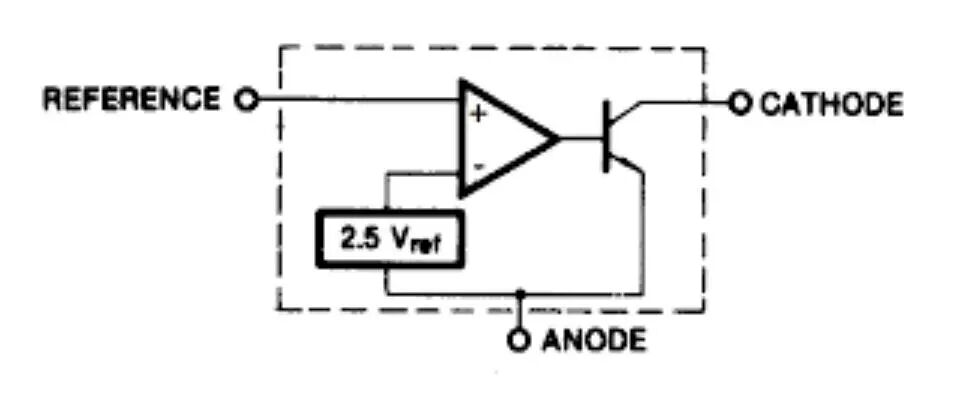

1）等效模型（最關鍵）
內部 = 2.5V帶隙基準 + 高增益誤差放大器 + NPN調整管
· 誤差放大器將R腳電壓與內部基準比較，產生誤差信號
· 輸出驅動NPN管（K→A），相當于可變電阻/電流源
2）工作三狀態（秒懂）
· V_R < 2.5V：運放輸出低 → NPN截止 → I_KA ≈ 0（關斷）
· V_R ≈ 2.5V：運放線性區 → NPN線性 → I_KA可調（穩壓核心）
· V_R > 2.5V：運放輸出高 → NPN深度導通 → I_KA增大（深度導通）
一句話：R腳死死鉗位在2.5V，431工作在線性區，通過調整I_KA穩定輸出電壓。
四、開關電源中怎么用（核心應用）

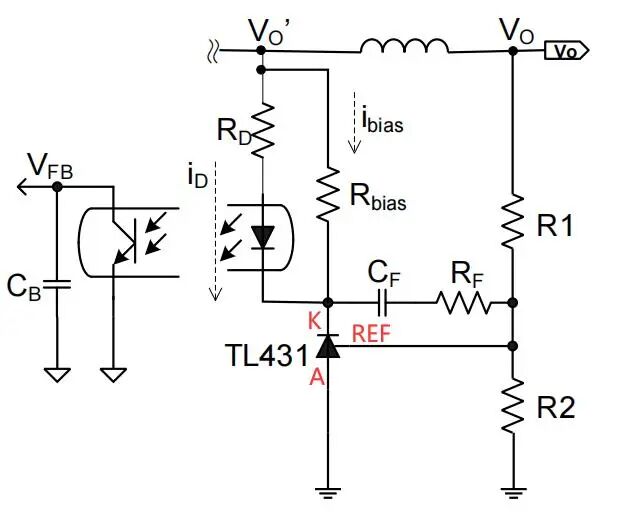

1）典型反饋電路（光耦+TL431，必背）
· 輸出電壓公式（最常用）：
Vout = 2.5V × (1 + R1/R2)
當考慮Iref的影響時，更精確的公式為：
Vout = (1 + R1/R2) × Vref - Iref × R1
· 原理：
1. R1/R2分壓取樣Vout → 送TL431的R腳
2. TL431比較R腳與內部2.5V基準 → 調整I_KA
3. I_KA變化 → 改變光耦LED電流 → 改變光耦三極管導通度
4. 反饋到PWM芯片 → 調整占空比 → 穩定Vout
2）關鍵電阻取值（避坑）
· 限流電阻R_led（光耦LED串阻，對應圖中RD）：
確保TL431工作電流：1mA < I_KA < 50mA（光耦側建議）
公式：R_led ≈ (Vout - Vf_led - V_KA) / I_KA
其中Vf_led為光耦LED正向壓降（PC817等典型值約1.0V~1.4V），V_KA在正常工作時≥2.5V。工程上通常取R_led使I_KA在2~3mA左右。
參考值：對于Vo=5~12V的應用，光耦與TL431之間的串聯電阻通常選100~470Ω。
· 分壓電阻R1/R2：
建議分壓網絡電流100μA～1mA，且需滿足IR_lower > 100 × Iref（Iref典型值約2μA），以減小因偏置電流引起的誤差。
示例：若要輸出約5V，R1=R2=10k時，Vout = 2.5×(1+10/10) = 5.0V
五、開關電源環路補償（重中之重）
TL431+光耦反饋易振蕩，必須加補償網絡（Rc/Cc串聯在R腳與K腳之間）。

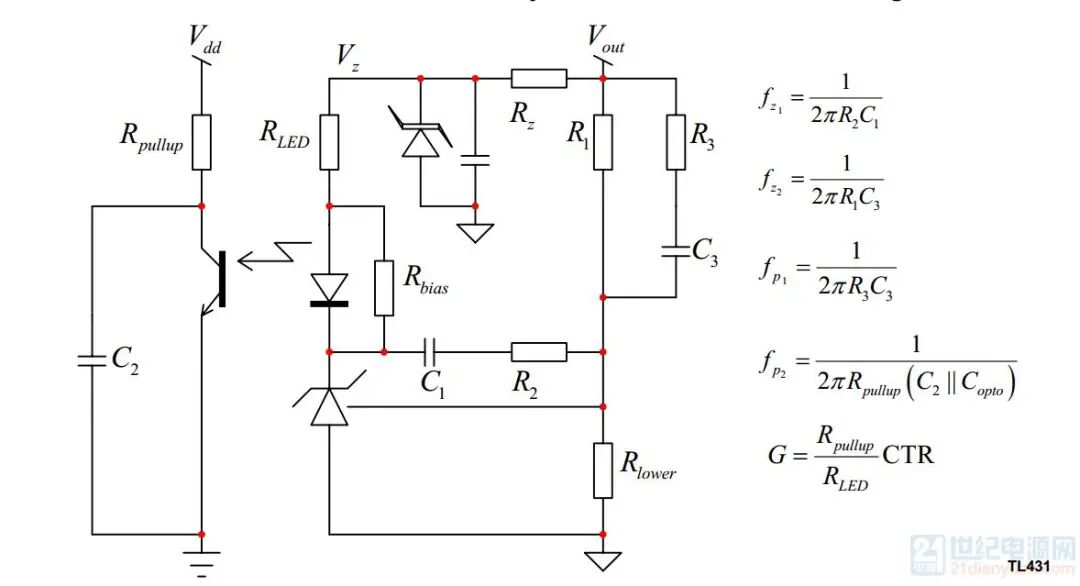

1）典型補償（Type-2補償網絡）
· 作用：在環路中引入零極點，提供相位提升，消除高頻振蕩，提升穩定性
· 結構：Rc與Cc串聯，跨接在TL431的R腳與K腳之間（不可單獨在R2上并聯電容，會導致不穩定）
· 經驗范圍：Rc=1k～10k，Cc=1nF～100nF（具體值需根據環路特性計算，不可隨意取值）
· 參考值：零點頻率通常設在100Hz左右；若為非連續導通模式工作，建議將零點頻率設在50Hz附近，避免出現條件穩定問題
2）常見振蕩現象
· 輸出紋波大、異響、帶載不穩、輕載跳變
· 原因：補償不足（缺Rc/Cc）、I_KA太小（<1mA）、分壓電阻過大、PCB布局差、在分壓電阻上誤加電容
六、常見應用場景（不止開關電源）
1. 開關電源反饋：適配器、充電器、ATX電源（最主流）
2. 精密電壓基準：2.5V/5V/10V基準源
3. 過壓/欠壓保護：電壓監測比較器（利用TL431開環高增益特性）
4. 線性穩壓擴流：配合MOSFET做大電流LDO
5. 恒流源：LED驅動、傳感器供電
七、設計避坑指南（新手必看）
1. 電流必須夠：I_KA ≥ 1mA，否則TL431不工作、輸出跳變；同時I_KA ≤ 100mA，否則可能過熱損壞
2. 補償不能省：Rc/Cc必須加（接在R腳與K腳之間），但不可在R2上直接并聯電容，否則可能反而引起振蕩
3. PCB布局要短：分壓電阻、R腳走線越短越好，遠離開關節點（噪聲敏感）
4. 溫漂匹配：分壓電阻選1%金屬膜，避免溫度漂移
5. 最小電壓限制：Vout ≥ 2.5V（Vref），且Vka必須大于2.5V，否則內部三極管無法正常工作
6. 分壓網絡電流考慮：分壓電阻電流應≥100倍Iref（約0.2mA以上），否則Iref會顯著影響輸出電壓精度；低功耗場景可選低Iref型號（如ATL431，Iref僅0.03μA）
八、總結（一句話記牢）
TL431 = 2.5V（精確值2.495V）基準 + 高增益誤差放大器，在開關電源中與光耦組成精密負反饋環路，通過調整陰極電流穩定輸出電壓，低成本、高精度、易補償，是開關電源Feedback的“萬能鑰匙”。喜歡作者請點贊關注轉發，謝謝。
