為什么M9材料測出來的Dk/Df值不一樣？

M9材料是什么意思?

M9材料是目前行業內最高標準等級的高頻高速銅板（CCL），是制造高端AI服務器印制電路板（PCB）的“特制地基”。M9覆銅板（M9 CCL）是一整套高端印刷電路板基材解決方案，由石英布、超低輪廓銅箔和特種樹脂構成，由英偉達等企業定義。

圖：DF是信號傳輸?shù)哪芰繐p耗指標，DK影響信號速度與相位。兩者共同決定覆銅板性能，選對參數才能讓電路板高效運行。

M9材料有啥厲害之處?

M9材料專為224Gbps超高速傳輸設計，介電損耗比前代M8材料更低，信號衰減可降低40%以上，能支撐AI算力發展對超高速、低損耗信號傳輸?shù)囊蟆?/span>

M9材料用在哪?

主要用在AI服務器、1.6T交換機及高端通信設備中，是目前最高標準的高頻高速覆銅板，全球僅有少數企業能實現規模化應用。

M9材料和M6，M7, M8的區別是什么？

根據等級劃分，按數字越大，性能越優、制造難度也越高。等級順序?yàn)镸6 <M7 <M8<M9。

M7, M8和M9數據對比如下：

?M7材料：單根鉆針可鉆約1000個孔。

?M8材料：單根鉆針鉆約800個孔。

?M9材料：單根鉆針鉆僅100-200個孔。

相對于其它材料，M9鉆孔難度大：M9材料中含有大量堅硬的石英布和球形玻璃粉，導致鉆孔壽命極短。在M7材料上鉆孔約1000個，到M9材料上驟降至僅100-200個。

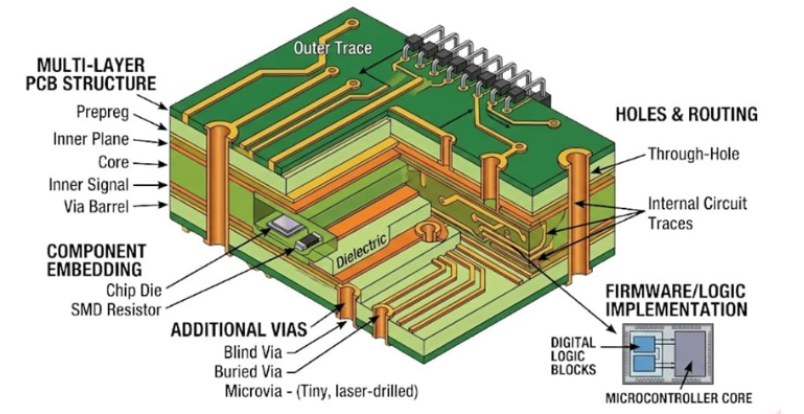

圖：PCB多板層結構

M9材料層壓與精度要求高：AI服務器PCB層數高達40層以上，Rubin架構甚至接近80層。在M9材料上實現如此多層、高精度的對位和壓合，良率極低。

但M9材料成本高昂：M9覆銅板價格已從M8的160-180元/平米大幅漲至約400元/平米。一塊由M9材料制成的78層AI 服務器主板，單機價值高達20萬美元，是上一代產品的5倍。

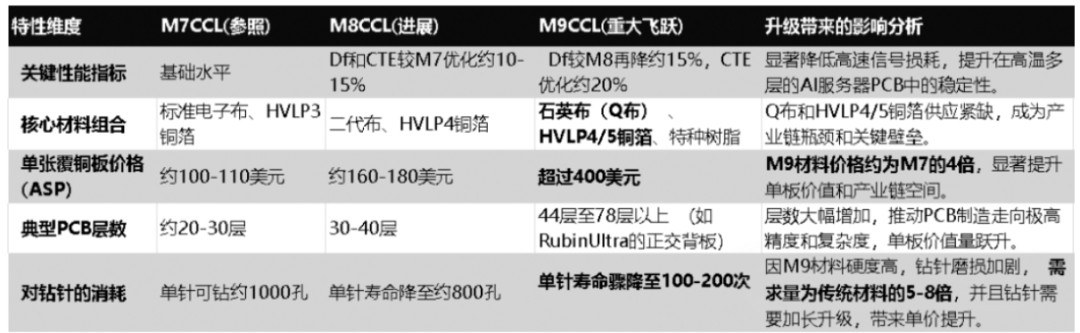

圖：M7-M9等級CCL各項數據對比情況； 資料來源：PCBworld

M9材料為什么造成鉆針緊缺的問題？

隨著陶瓷填料、石英布等“硬核”材料的加入，這一板材的演進過程無異于對本就使用壽命較短PCB鉆針一次接一次的加速?zèng)_擊。根據PCBworld數據顯示，單支鉆針對M7級基板的可加工孔數約為1,000孔；升級到M8級，這個數字便已顯著降至800孔；而面對M9級基板，單根鉆針的有效加工壽命還將進一步銳減至僅剩100-200孔。其損耗速度的顯著加快，也預計將推動PCB鉆針需求的快速提升。這就是“鉆針緊缺”的核心原因之一。

市場趨勢-高端PCB材料加速迭代

從行業市場迭代趨勢與應用格局來看，PCB M系列材料已形成清晰的代際應用體系，精準匹配不同速率的AI服務器傳輸場景。短期維度下，M8超低損耗材料憑借成熟的量產工藝、穩定的電學性能及可控的成本優勢，已全面替代M7及以下中低端材料，成為當前112Gbps主流傳輸速率AI服務器PCB的核心出貨主力，廣泛應用于通用算力服務器、中端AI加速板卡等場景，其10GHz下介質損耗因子（Df）約0.0013，可有效滿足中高速信號傳輸?shù)膿p耗控制需求。

中長期維度來看，隨著英偉達Rubin架構、GB300等高端AI芯片規模化落地，224Gbps超高速傳輸場景持續滲透，高端算力服務器、AI集群交換機對極致低損耗材料的需求快速攀升，推動行業材料體系從M8向M9極致低損耗版本升級。M9材料專為224Gbps及以上超高速、長距離、高密度信號傳輸場景定制，行業標準明確其10GHz下Df值≤0.0007，相較M8材料信號衰減降低40%以上，介電常數（Dk）穩定維持在2.8-3.1區間且波動幅度小于1%，可精準控制差分阻抗公差在±5%以內，遠優于常規PCB材料±10%的公差標準，徹底解決高速傳輸下的信號失真、延遲、衰減超標等問題。

M9材料的技術升級帶動上游核心原材料全面革新，傳統E玻纖、普通環氧樹脂、常規銅箔已無法適配其性能要求，高純度碳?xì)錁渲㈦娮蛹壥⒉迹≦布）、HVLP4/HVLP5高端超低輪廓銅箔成為M9基材的標準化配套體系。其中石英布摒棄了傳統E玻纖的堿金屬離子雜質，大幅降低高頻工況下的極化損耗與信號延遲，是M9材料實現極致低損耗的核心關鍵。當前國內上述高端原材料正迎來關鍵國產化替代窗口期，下游高端PCB產能擴容疊加海外供給受限，上游材料賽道競爭持續升溫，行業格局加速重構。

全球高端PCB基材市場長期呈現日系廠商主導的格局，但近年來國內頭部覆銅板及材料廠商加速技術攻堅與產能布局，一方面快速實現M8、M9等效材料的量產落地與終端客戶驗證，逐步打破海外壟斷；另一方面提前布局下一代適配448Gbps超高速傳輸?shù)腗10等效材料預研，采用氟改性碳?xì)錁渲TFE復合體系與二代低Dk玻纖/高端石英布組合，進一步壓縮高頻信號損耗。當前行業已全面開啟技術迭代、產能擴容、精準檢測的三重維度競爭，國產材料替代進程全面提速。

在高端AI服務器PCB量產體系中，除傳統PCB精密制程工藝、層壓工藝、阻抗控制工藝外，基材本身的高頻電學特性是決定高端PCB良率與信號完整性的核心瓶頸，其中Dk（介電常數）、Df（介質損耗因子）兩大核心指標直接決定高速信號傳輸質量與產品可靠性。行業量產數據表明，高速板材出現的信號傳輸損耗超標、阻抗波動異常、信號完整性缺陷、高頻干擾等核心問題，并非單純由PCB制作工藝導致，絕大多數根源來自上游單一原材料的參數偏移與性能波動。

相較于M8材料，M9極致低損耗材料的電學特性檢測難度大幅提升，其樹脂、石英布、HVLP超低輪廓銅箔三類核心原材料的電學參數存在相互耦合、相互影響的特性，單一材料的性能偏差會疊加放大整體Dk/Df檢測誤差。同時，檢測過程中的空氣間隙、樣品基材厚度均勻性、樣品表面平整度、環境溫濕度及測試夾具精度等客觀因素，都會對Dk/Df測試結果產生顯著干擾，極易造成檢測數據失真，無法精準反映材料真實性能，大幅提升量產質控與研發迭代難度。

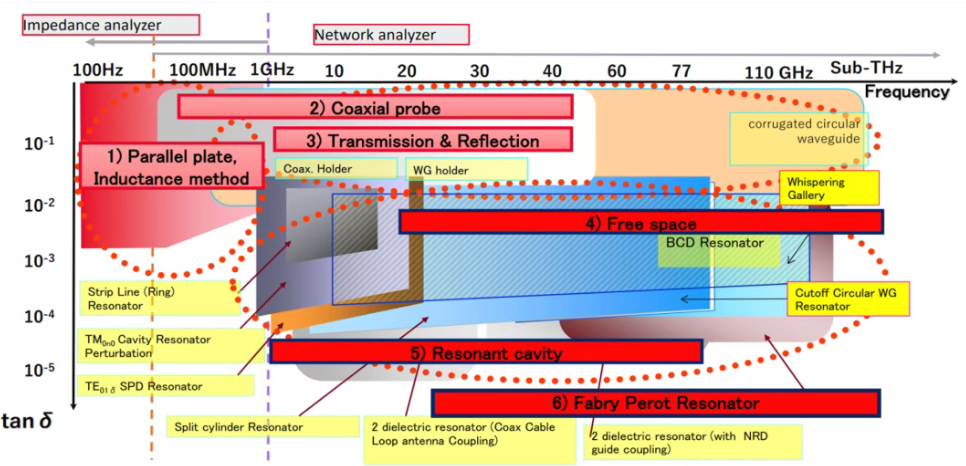

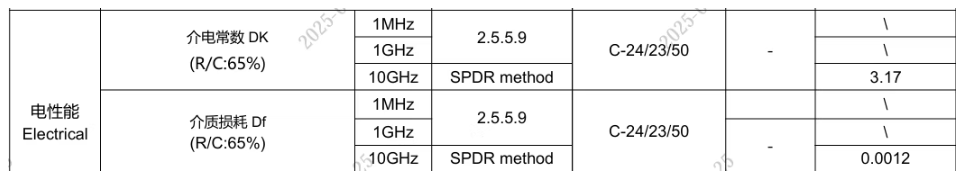

此外，行業主流的SPDR、SCR、BCDR等高頻電學測試方法，其測試原理、精度閾值、適用頻段存在明顯差異，適配場景各有側重、無法通用。其中不同測試方案在材料研發參數標定、原廠性能對標校驗、規模化量產質控檢測等不同環節的適配性、精度要求、效率標準均不相同，若測試方法與應用場景錯配，會導致材料性能判定偏差、批次質量判定失誤，既影響高端材料的研發迭代效率，也制約M9高端基材的規模化量產落地與良率提升，是當前高端PCB材料產業鏈技術攻堅的重要方向。

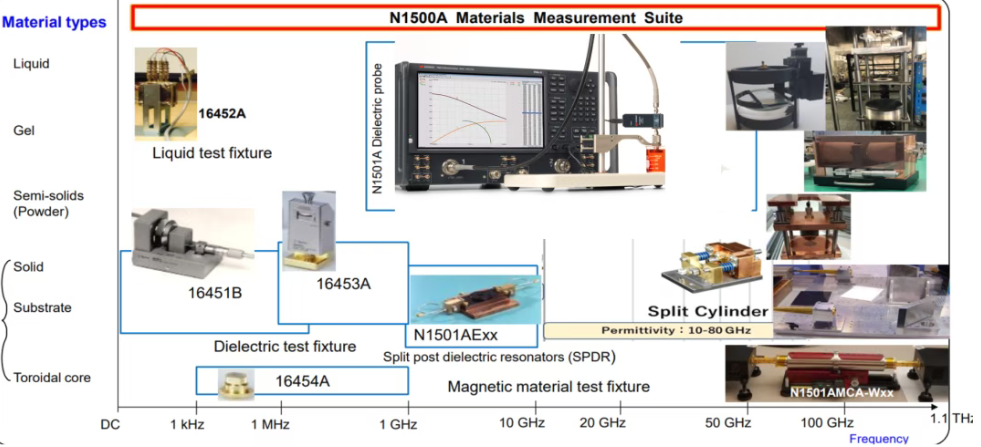

圖：成套的PCB材料夾具體系支持液體、固體、粉末和薄膜等各種形態材料
