液位測量是工業過程控制、安全監測和能源裝備管理中的關鍵環節。在石油化工、航空燃油儲存、壓力容器以及復雜工業系統中，液位信息不僅影響生產效率，更直接關系到設備安全。然而，傳統的電學液位傳感器在易燃易爆環境中仍面臨安全挑戰。電容式、超聲波式等傳感方案雖然已經廣泛應用，但是電氣連接和供電系統可能引入潛在點火風險，同時還容易受到電磁干擾、腐蝕環境以及復雜工況的影響。
光纖傳感技術憑借絕緣特性、抗電磁干擾能力、本質安全以及低功耗優勢，被認為是危險環境監測的重要發展方向。近年來，基于光纖光柵、模干涉、法布里-珀羅干涉儀（FPI）等原理的液位傳感器不斷涌現，但多數方案依賴液體折射率變化或額外機械結構，容易受到溫度、液體成分變化以及污染等因素影響。因此，開發一種結構緊湊、無需復雜補償、能夠直接測量液體壓力變化的新型光纖傳感器，成為高可靠液位監測領域的重要需求。
據麥姆斯咨詢介紹，近期，斯洛文尼亞馬里博爾大學的研究團隊提出了一種全光纖法布里-珀羅差壓傳感器，并驗證了其在高分辨率液位測量中的應用潛力。相關研究成果已經以A fiber-optic differential pressure sensor and its application in liquid level measurement”為題，發表于Optics and Laser Technology期刊。
膜片式法布里-珀羅干涉儀（FPI）設計，實現差壓精準感知
該差壓傳感器采用膜片式FPI設計，其干涉儀制作在定制單模光纖（CSMF）的端面。FPI由兩個部分反射鏡組成：第一個由CSMF垂直解理的端面構成，第二個為柔性二氧化硅（SiO?）膜片。

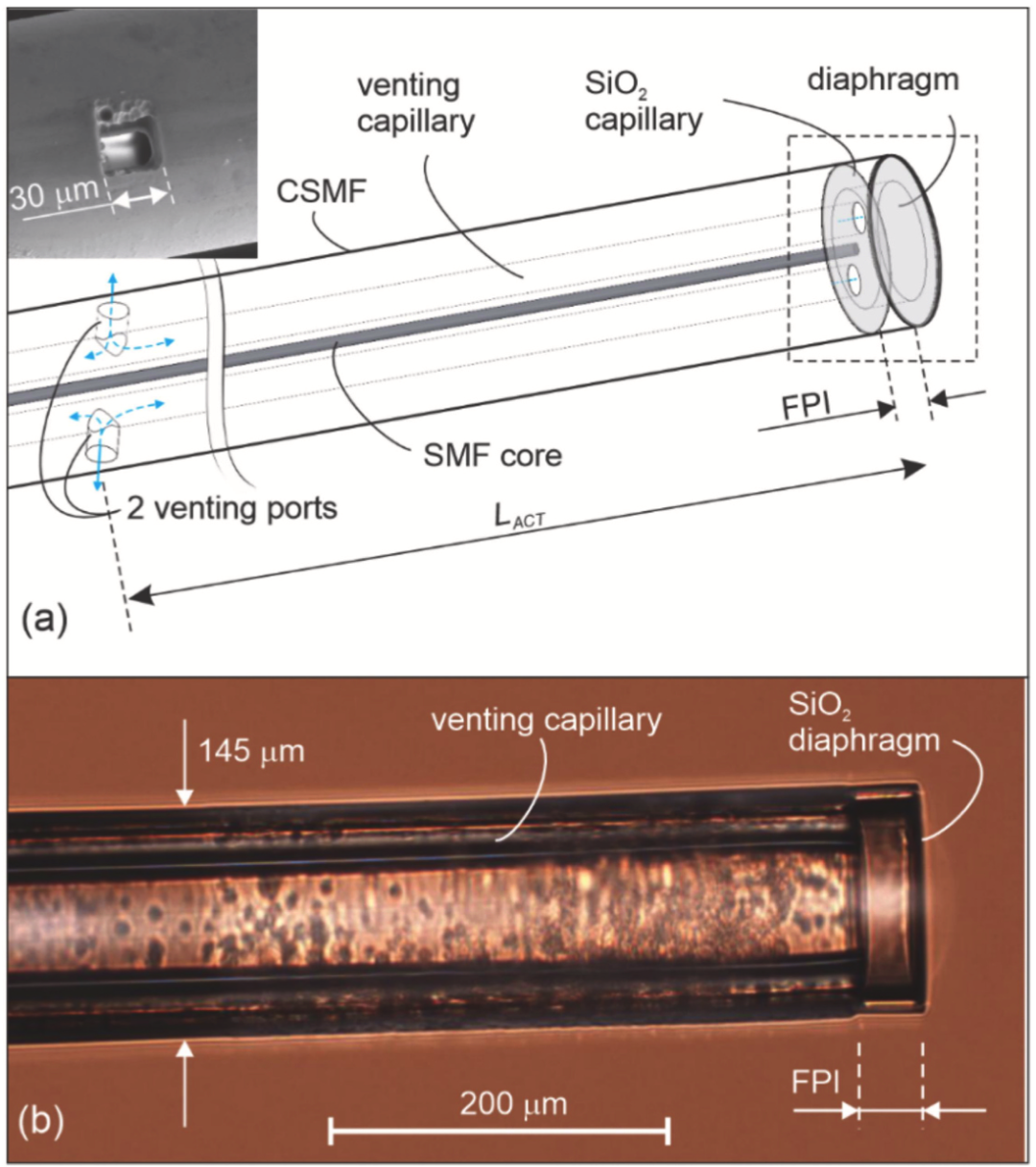

圖1 差壓傳感器示意圖及實物圖
如圖1a所示，CSMF包含兩根微毛細管，與標準單模光纖纖芯平行設置。采用兩根對稱放置的微毛細管，可確保拉制過程中光纖橫截面具有良好的旋轉對稱性。該設計最大限度地減少了內部殘余熱應力及相關的光纖扭轉問題，從而提高了CSMF的制造重復性和整體質量。
FPI腔體內的壓力均衡通過將傳感器頂端的毛細管通過兩個長度為26 μm、徑向分布的排氣口連接至外部大氣來實現，由此可使FPI與周圍環境之間實現有效的壓力均衡。
圖2 光纖橫截面顯微圖像
為了提高壓力傳感靈敏度，研究人員進一步采用微加工工藝制備超薄SiO?膜片。傳感器制造過程包括光纖熔接、精密切割、飛秒激光加工微通道、HF濕法刻蝕以及膜片減薄等步驟。其中，通過機械拋光和HF刻蝕，最終將膜片厚度降低至約1–1.5 μm，實現高靈敏壓力響應。

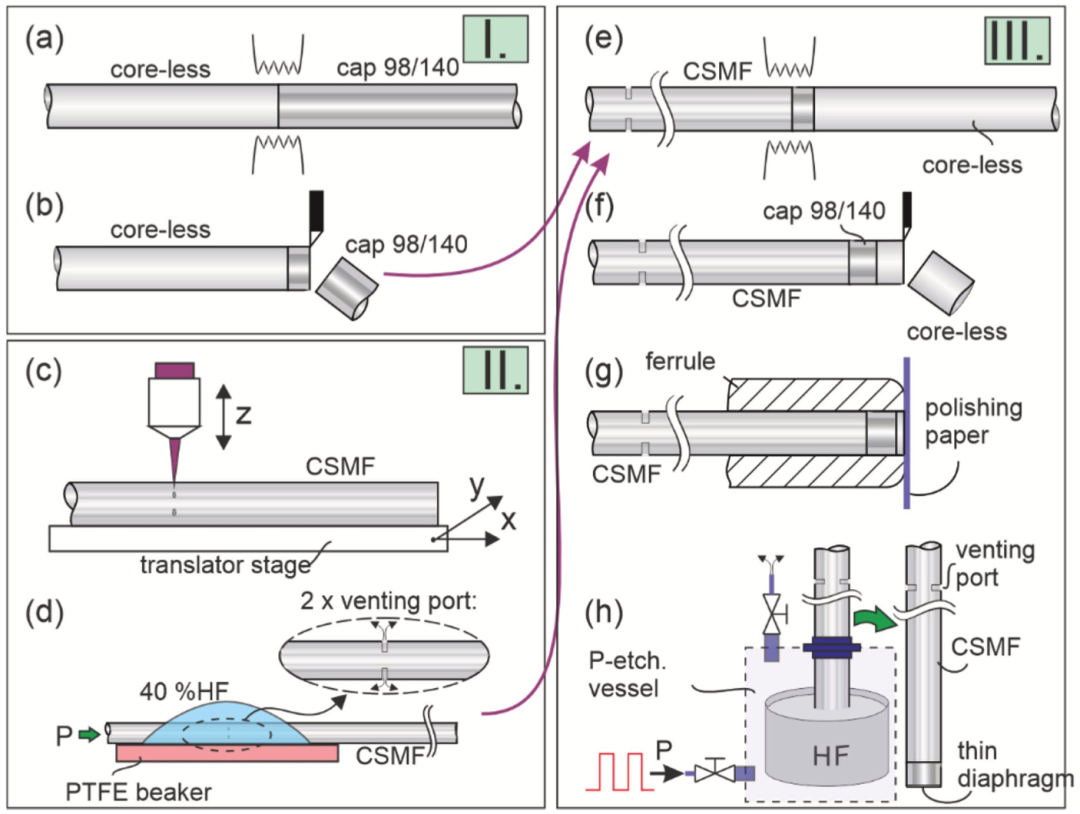

圖3 差壓傳感器的制造步驟
高靈敏、低功耗，毫米級液位測量
實驗結果顯示，該全光纖差壓傳感器展現出優異的壓力檢測性能。在接近零壓力區域，其壓力靈敏度達到?1311 nm/bar，通過二次函數擬合后，響應曲線擬合優度R2達到0.999，表現出良好的測量一致性。

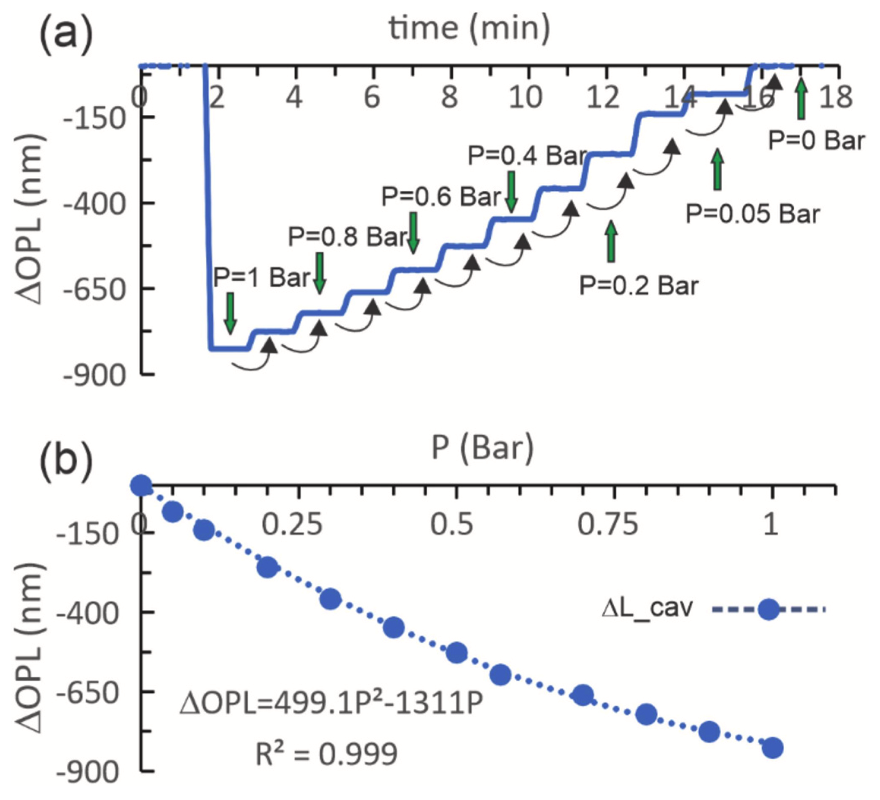

圖4 差壓傳感器的壓力靈敏度評估
在動態性能方面，研究團隊通過改變光纖中微毛細結構長度，對傳感器響應速度進行了優化。當有效毛細長度縮短至0.3 m時，傳感器時間常數最低達到1.4 s；當長度增加至0.9 m和2 m時，對應時間常數分別為7 s和40 s，驗證了微毛細結構對動態響應的重要影響。
在液位檢測實驗中，研究人員搭建了可調節液位和頂部氣壓的測試平臺，對傳感器進行了0-800 mm范圍內的液位測量驗證。結果顯示，該傳感器實現了1.1 mm液位測量分辨率，并具有近乎無滯后的線性響應特性。

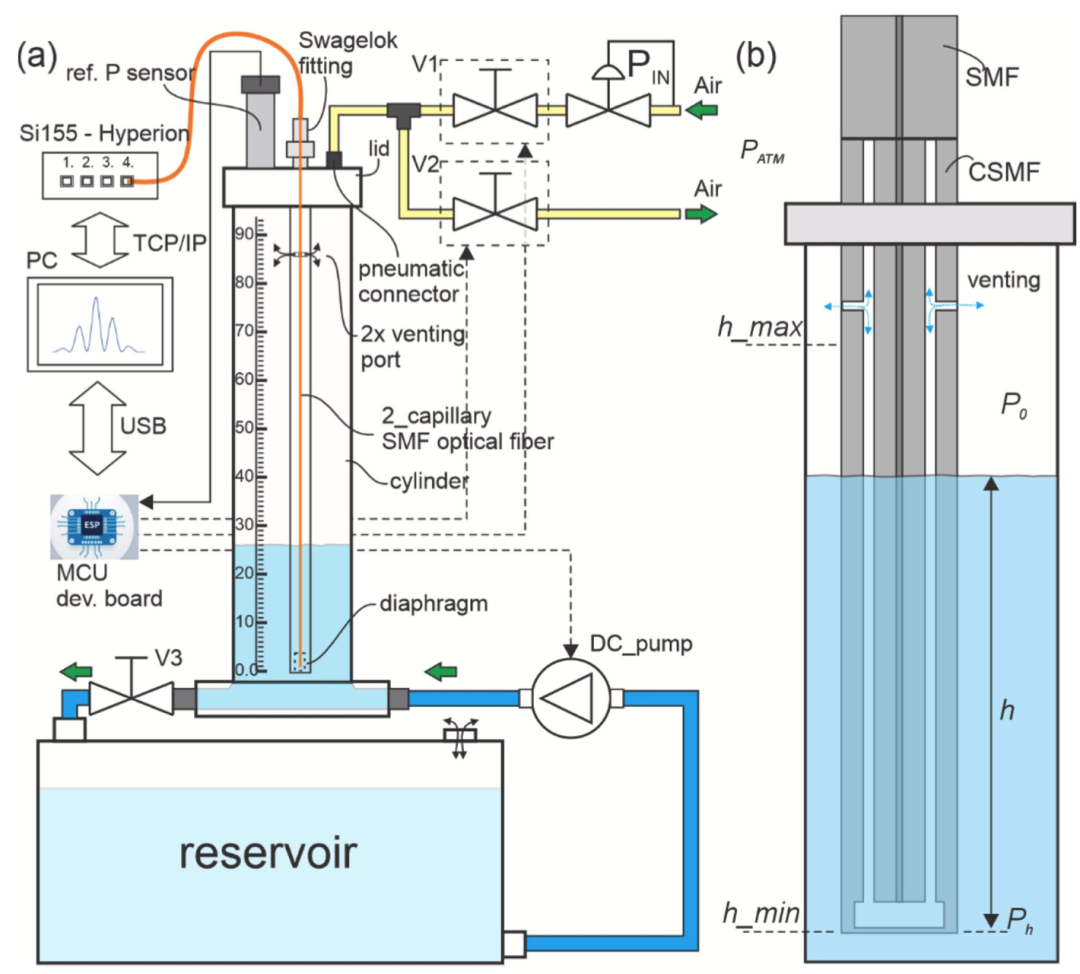

圖5 液位測量的實驗裝置，液位應用的工作原理
進一步測試表明，該傳感器能夠有效消除儲罐頂部氣壓變化帶來的影響。當液面上方氣壓發生變化時，傳感器僅產生短暫響應，隨后恢復至由液柱壓力決定的輸出狀態，證明其能夠準確測量真實差壓，而不受氣相壓力變化干擾。
此外，由于傳感器采用短FPI腔設計，溫度交叉敏感性顯著降低，無需額外溫度補償。在20–90 ℃范圍內測試時，其溫度響應僅約?0.012 nm/K，對應液位誤差約?0.08 mm/K，在多數實際應用環境中無需額外補償算法。
長期穩定性測試進一步驗證了該器件的可靠性。研究人員在煤油環境中進行了40小時連續測試，結果顯示液位漂移小于2 mm，且測試前后光譜未出現明顯退化，表明傳感器具有良好的機械穩定性和環境適應能力。
總結而言，該研究提出的全光纖FPI差壓傳感器，將光纖干涉測量、高精度微加工以及壓力均衡微毛細通道設計相結合，實現了微型化、高靈敏度和本征安全性的統一。該技術不僅適用于液位檢測，還可進一步拓展至流體壓力監測、航空航天裝備狀態監控以及危險工業環境感知等領域。
