什么是手動服務斷開連接器？

手動服務斷開連接器是一種可拆卸的、具備觸摸安全性的高壓連接器，用于手動切斷電動或混合動力汽車電池組的電路。該連接器符合 SAE/USCAR-2 標準以及其高壓相關規范 USCAR-37 的要求。在維修 60 至 800 伏電壓的系統時，技術人員、急救人員以及拖車操作員會使用這種連接器，以確保儲存的能量與車輛的其余部分隔離。該連接器通常配備高壓聯鎖電路，并且常常包含服務用保險絲。因此，它有時被稱為電池組中的“第四種安全裝置”，與接觸器、熱熔絲以及碰撞傳感器并列。

MSD 產品隨著第一批大規模生產的混合動力和電池電動車的出現而應運而生。在 21 世紀初，汽車制造商需要一種標準化、無需工具即可拆卸的方式來斷開電池電源連接，因為電池電壓可能達到 400 到 800 伏特。供應商們提供了基于兩級杠桿或拉手機制作的 MSD 系列產品。

Chief Enterprises 專門定制了 MSD 電纜組件，采用 Amphenol Sine 或 PCD 外殼結構，配備高電壓電纜，并配備了保護性標簽、熱縮材料、密封裝置以及封裝功能。

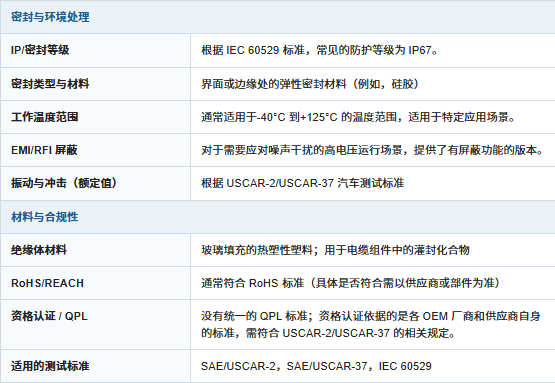

MSD 連接器通常需依據兩份多層級的 SAE/USCAR 標準進行認證，而非僅依據一份單獨的 MSD 標準。SAE/USCAR-2《汽車電氣連接器系統性能規范》由 USCAR 發布，適用于低壓（0–20 伏直流電）和同軸式汽車連接器。而在 2008 年 8 月發布的《SAE/USCAR-2 的高壓連接器性能補充規范》則增加了針對 60–600 伏電壓連接系統的測試方法。此外，該標準還規定了連接器密封性能和防侵入保護性能，這些性能依據 IEC 60529 標準進行驗證。

MSD 為車輛平臺提供了一種通用且無需工具即可實現的安全電壓隔離方式。如果沒有這種技術，每個汽車制造商都將不得不自行設計隔離硬件，這會給維修工作以及急救人員培訓帶來麻煩。MSD 的關鍵設計特點包括：在高壓觸點分離之前先打開高壓電路開關的兩級杠桿或拉手裝置（這樣就不會有負載帶電）；所有高壓部件都配備了防觸式保護罩；此外，許多型號的 MSD 還配備了內置的高電流保險絲，該保險絲位于可更換的插頭內部。

許多制造商都基于相同的 USCAR-2/USCAR-37 基礎架構進行產品開發，這為原始設備制造商提供了二次采購的選擇。隨著電池組的電壓逐漸達到 800 伏甚至更高，以及固定式電池儲能系統規模的擴大，MSD 的設計也在朝著更高的電壓和電流等級發展，同時產品形式也由單模塊轉變為多模塊組合結構。

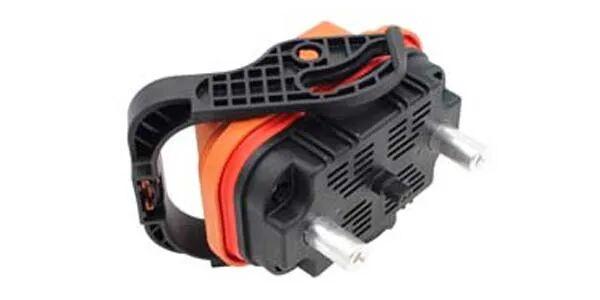

來自 Amphenol PCD 的 MSD XL 插頭

汽車、交通運輸

MSD 被廣泛應用于需要手動隔離點的情況，無論是電池電動、插電式混合動力還是純電動乘用車；電動卡車和公交車；非公路及建筑領域的電氣化應用；以及固定的電池儲能系統（BESS）等領域。

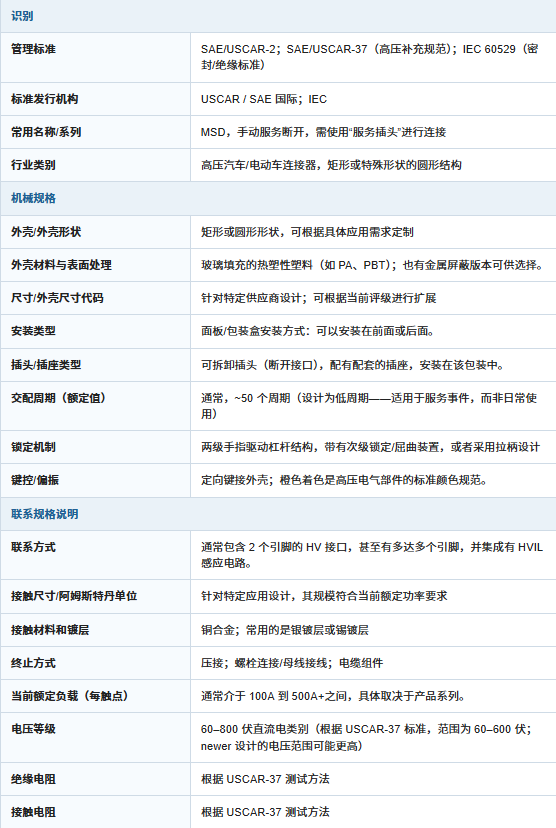

MSD 的零件編號主要取決于供應商的規定。通常，一個零件編號會包含連接器系列、額定電流（例如 500 安培）以及引腳/通道數量等信息。不過，不同制造商的命名規則可能有所不同，因此建議參考其技術規格書進行了解。

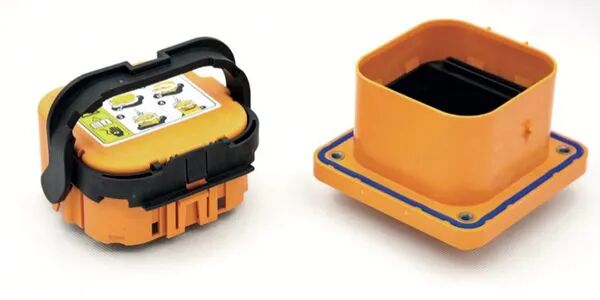

來自 TE Connectivity 公司的手動服務斷開連接器
