剖析Imagination的A-Series GPU新架構：和高通Adreno和Arm Mali比比

為什么“性能暴漲”？

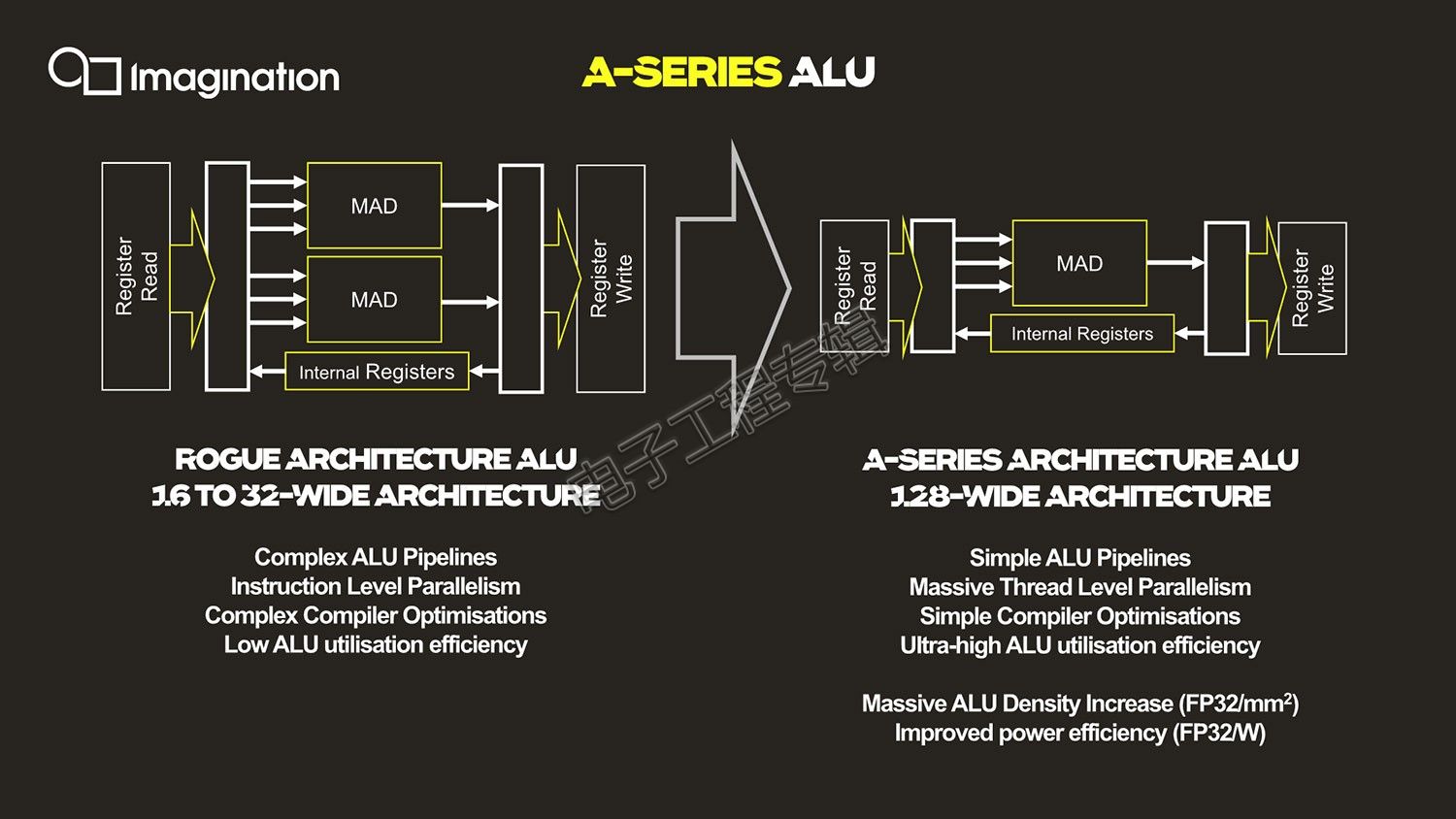

那么達成這種性能暴漲的原因是什么？Imagination PowerVR產品管理和技術營銷高級總監Kristof Beets在接受我們采訪時，首先提到的就是“完全重構的ALU（算術邏輯單元），我們對其進行了大量精簡，現在其內部就是相當簡單、干凈的MAD管線（MAD是指乘法累加單元）”，執行單元從過去的2個MAD單元，變為現在的1個MAD（而且還拋棄了Furian架構中的MUL乘法單元），也就是說每個時鐘周期單條管線的執行能力實際是下降的——這也是ALU拓寬的重要前提。

A-Series在架構上也因此有了“128條ALU管線同時并行”，也就是128-wide ALU。128線程寬度是什么概念呢？早前的Rogue架構采用的是32線程寬度wavefront（wavefront是GPU代碼的最小可執行單元，SIMD過程中數據處理的最小單元，在所有線程中同時執行同一指令，Nvidia稱其為warp），不過單個SIMD僅支持16-wide；Furian架構則真正加寬到了32-wide，即單個時鐘周期執行32-wide wavefront。

作為對比，Arm Mali G77的SIMD寬度是16-wide，這還是相較G76的一倍拓寬。所以A-Series單就ALU結構來看，顯然是獨占鰲頭的。這也表明Imagination真正開始從指令級并行徹底轉往線程級并行（TLP），實現ALU的更高利用率。這么做理論上能夠極大提升性能密度。Beets補充說由于管線精簡，“compiler也大幅簡化了，它只需要在管線中找乘法累加實現100%運算即可，架構中也更容易實現高利用率，是設計中實現性能密度和能效提升的重要組成部分。”

不過有這么寬的ALU，如何改進整個架構的前端，去喂飽這么寬的執行單元就成為一個問題了。前端調度效率低的話，這么寬的ALU管線只會出現大量閑置，以及效率的下降。

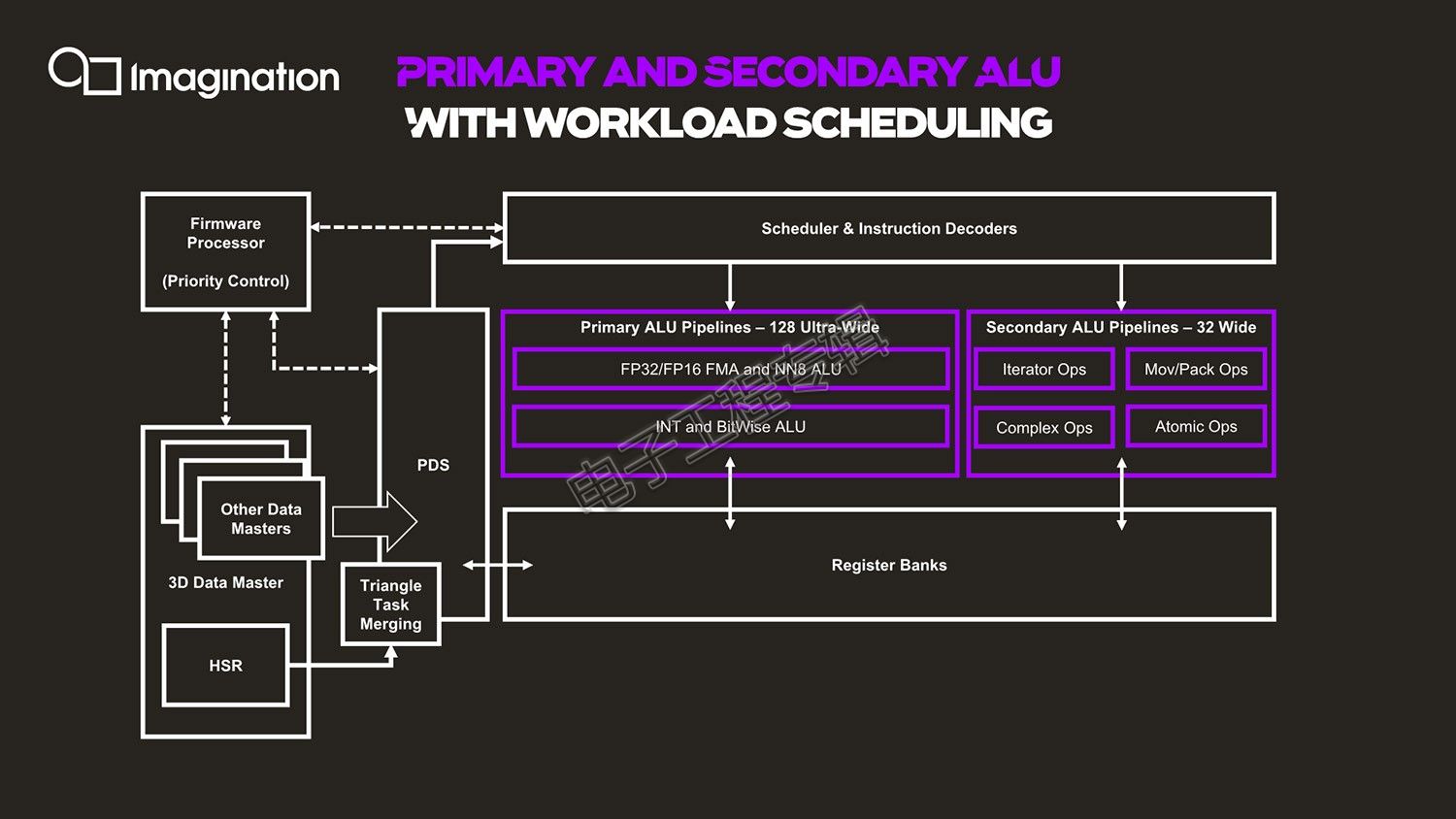

針對這部分，Beets在演講著重介紹了data master（數據管理）——各種不同的data master將工作負載分配到GPU中去，比如有Geometry Data Master負責幾何數據管理；還有2D Data Master、3D Data Master，以及Compute Data Master（負責通用型計算數據管理）。這些不同的data master基于內存的命令隊列中讀取數據，驅動任務負載進入GPU。

比如3D Data Master，還執行一些其他的固定功能預處理，包括HSR（隱面消除，是GPU的核心技術之一）、針對shader的工作負載生成。隨后進入到“Triangle Task Merging”（三角形合并）——Beets表示這是一個關鍵模塊；PDS（Programmable Data Sequencer，可編程數據定序器）再對資源進行分配管理，為工作負載和管理任務預留寄存器空間——這個組件能夠針對未來的線程從cache中預取數據。

接下來是指令scheduler（調度器）和decoder（解碼器），分發解碼后才正式進入到執行單元。然后就是128-wide的ALU了，這里值得一提的是，在主ALU管線之外還有一個副ALU線路方案（Secondary ALU），如上圖所示。這部分管線僅有主ALU管線1/4的寬度，每周期并行執行32個線程，不過有一些更為復雜的指令，執行任務包括各種操作與迭代、數據轉換、超越指令等。Beets表示，在更低的速率上工作，是基于對真實應用場景各種工作負載所做的權衡。“針對ALU結構，我們分析了大量應用，去理解其中的平衡點，實現最高的效率。”

彈性化擴展

以上是對單個ALU簇的大致理解，也是A-Series獲得性能暴漲的主要原因。我們往更高層級看一看其架構變化。在多年前的Rogue架構分享中，Imagination曾有一度將每個USC（Unified Shading Cluster）算作一個核心。到A-Series看來，大概已經不能這么算了，因為其性能擴展方式比較“模塊化”。

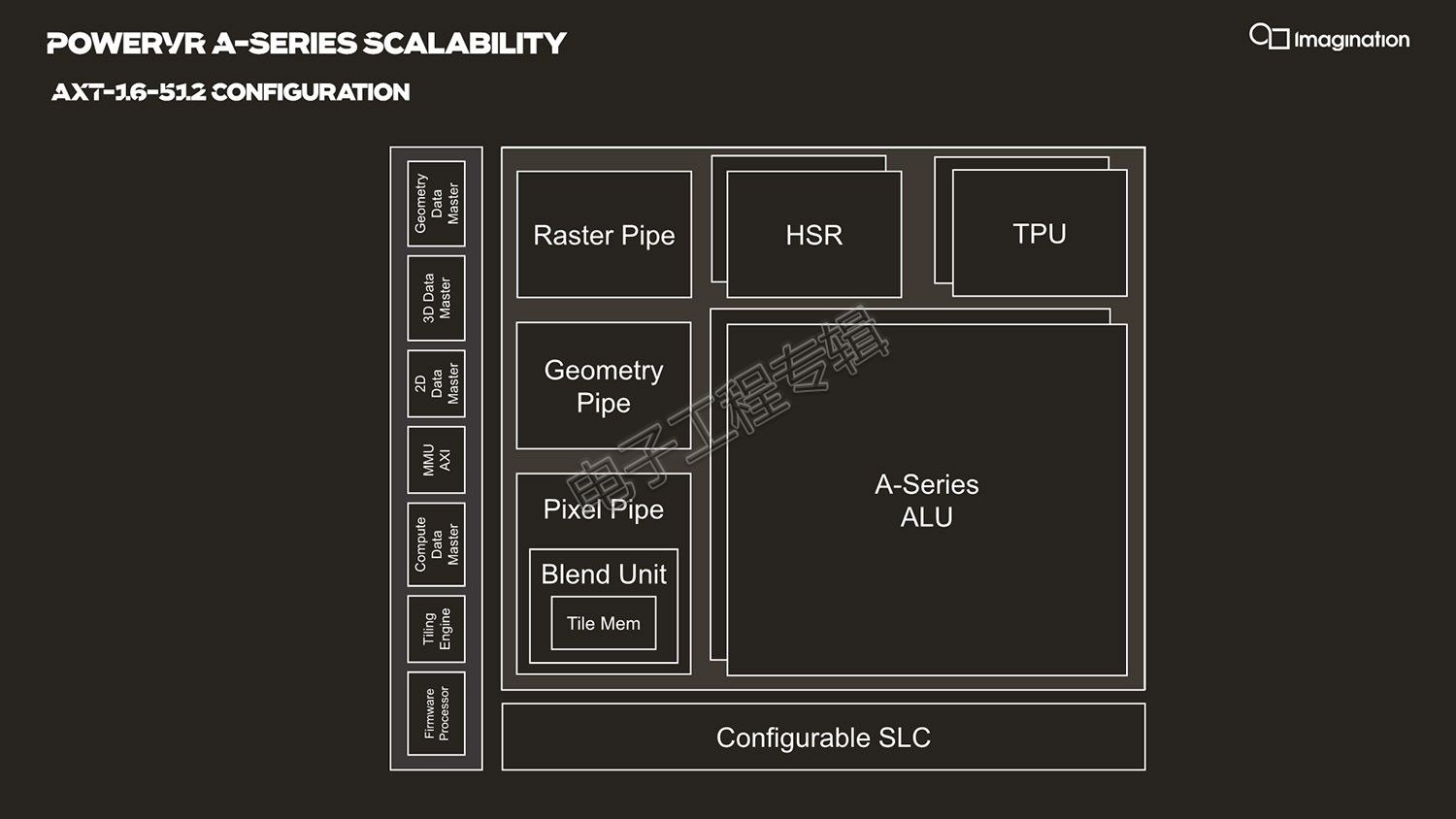

前文談到的這樣一個主體128-wide ALU管線實際就是一個USC。這樣一個USC，加上周邊的固定功能單元，比如TPU（紋理處理單元）、HSR（隱面消除）、各種針對不同數據的管線（如針對幾何數據處理、光柵處理、混合處理等），以及可實現更高層級共享的cache，也就共同組成了一個真正意義上的“核心”，只不過這個核心比較大型。下面這張圖就是一個完整的核心，在A-Series的彈性架構中構成真正的、完整的一個IP方案。

在AXM 8-256方案中，這樣的一個GPU“核心”內部有一個ALU簇（即一個USC），一個TPU紋理處理單元，以及其他專用單元。而在更高配置的AXT 16-512產品中，一個“核心”則包含了兩個128-wide的ALU簇（達成每個時鐘周期512次浮點運算），兩個TPU（達成每個時鐘周期采樣16個雙線性過濾texel）。

作為對比，Mali G77標稱每個時鐘周期 64 FLOPs、2 texels，也就是說一個AXM 8-256核心就相當于8個Mali G77核心的性能水平。這其實也表明了Mali仍在走GPU的小核心、多核心路線，而Imagination在走寬核心路線。

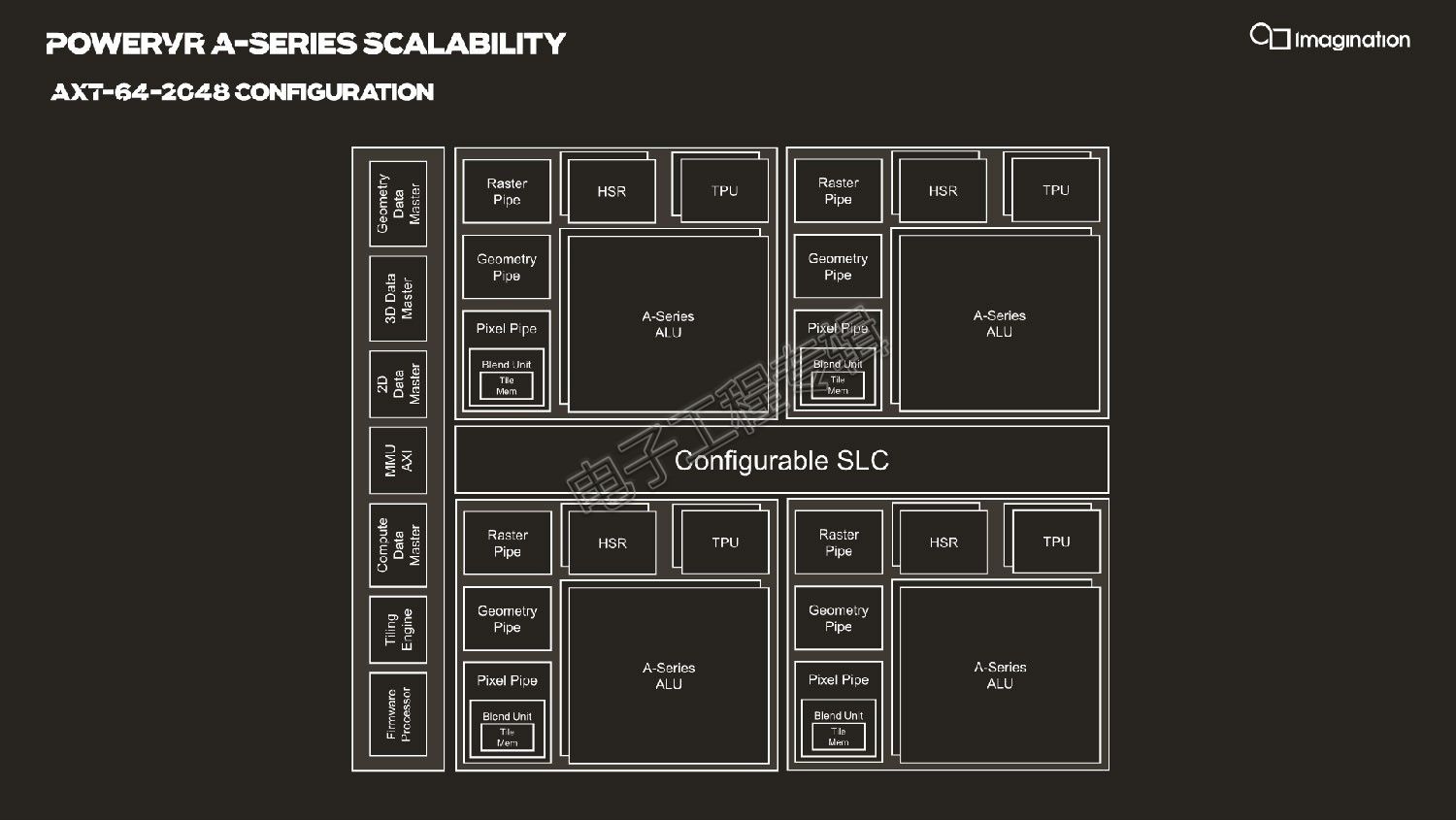

而如果是性能更高的AXT 32-1024，就是將這樣一個GPU核心“復制”一份，實現性能翻番；那么達到最高配的AXT 64-2048實際上就是四個這樣的核心。與此同時，針對各種單元的調度和監控，有一個小型的固件處理器（firmware processor），這一點將在后文中進一步提及。

Beets說這樣的彈性架構，可以方便地選擇性能提升，或者通過減少并行管線、紋理單元的方式，實現符合自身應用所需的配置。

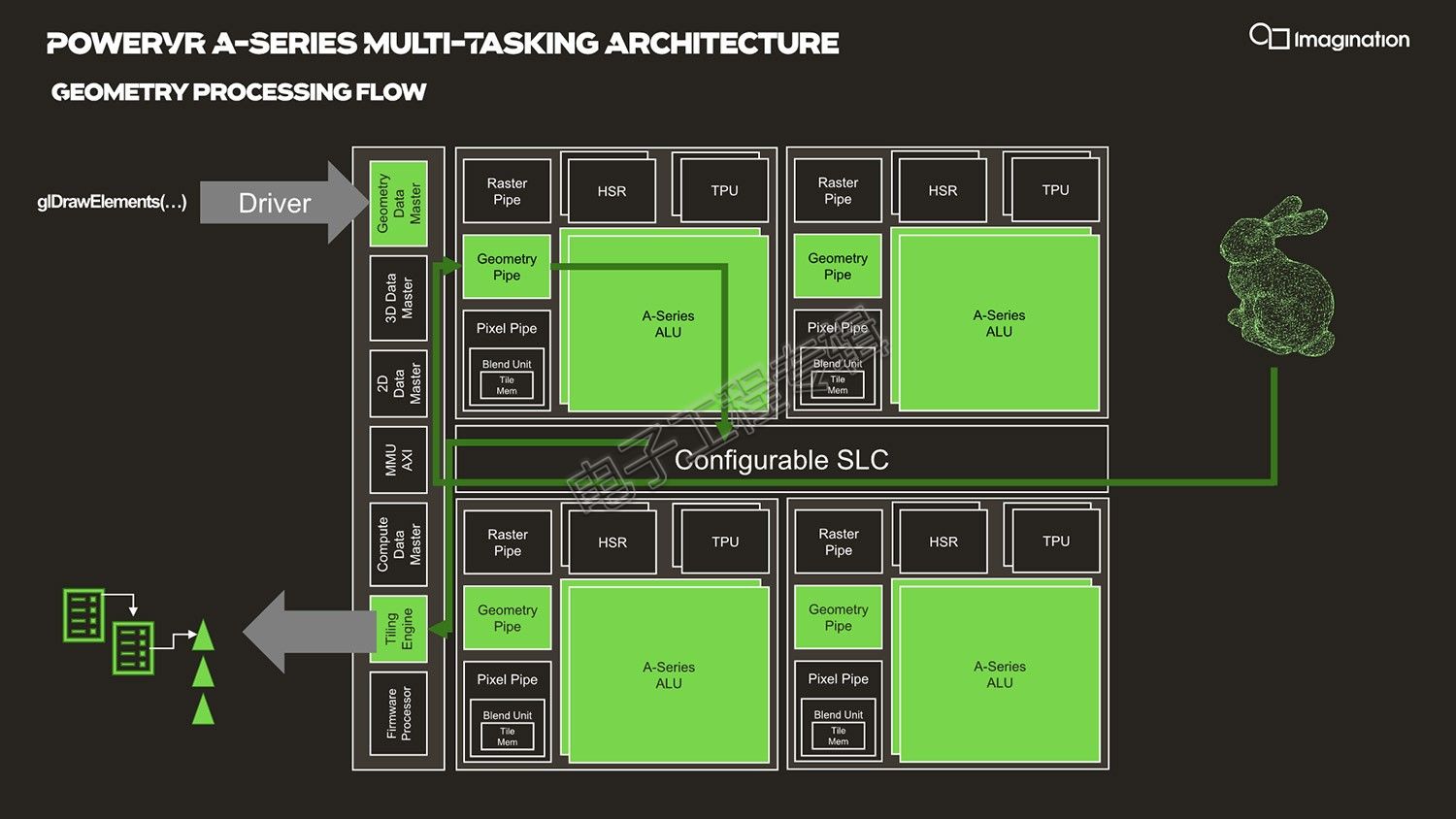

尤為值得一提的是，他特別列舉了各種操作類型在流經GPU時的全套邏輯。比如上面這張圖就是幾何圖形處理過程（geometry processing flow）的例子，綠色模塊表示的是需要處理這些數據和操作所涉及的模塊，箭頭則表示整個流程方向：GPU獲取到內存中的命令結構，Geometry Data Master首先檢查內存中的命令隊列，獲取命令并將工作負載推到GPU內部；隨后讀取幾何圖形，各種各樣的三角形就會填充到cache中，再進入幾何圖形管線（geometry pipeline），之后流經ALU，返回的結果還需要進入到Tiling Engine（因為Imagination的GPU IP是典型的Tile-based Rendering基于塊渲染的架構），將這些三角形轉換至應用于屏幕不同的tile區域，最終輸出到內存。

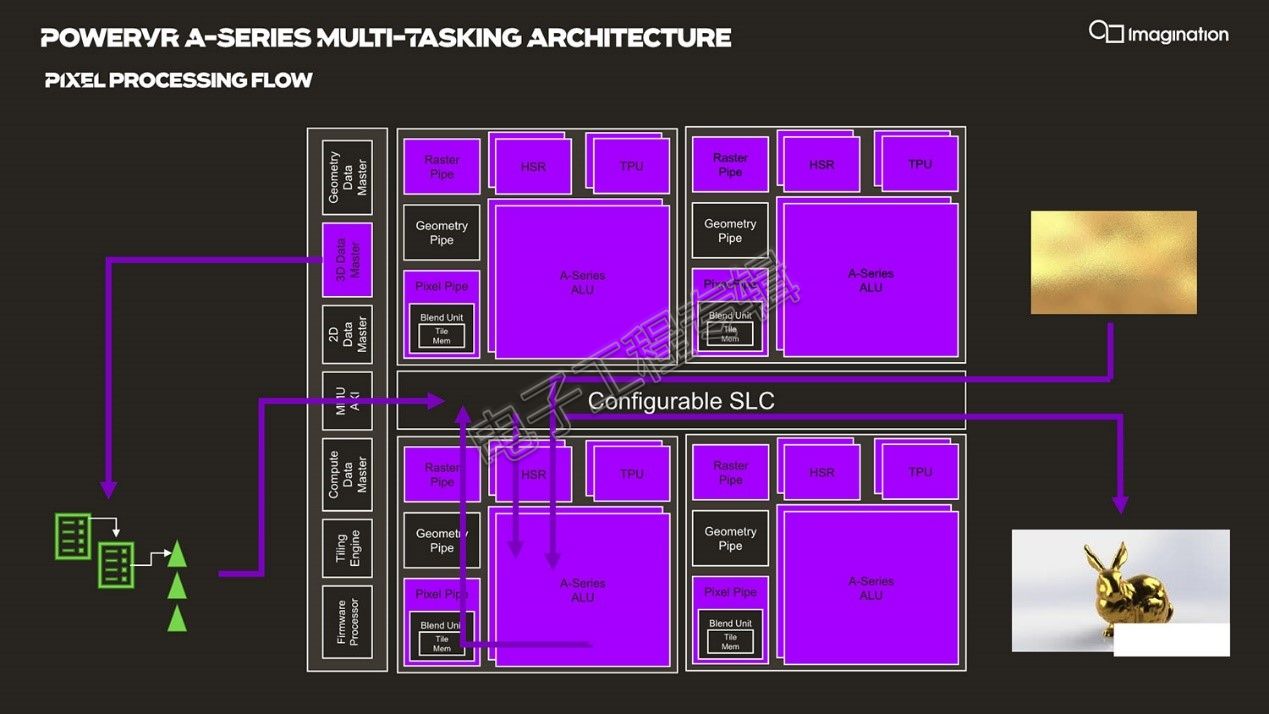

不同類型的操作，整個流程及涉及的模塊會有差別，比如像素處理對應3D Data Master，后續要做隱面消除、計算像素渲染等；還有比如一些內部操作（housekeeping operations）、2D操作等等。上圖是像素處理流程（Pixel Processing Flow），以紫色示意。

全棧并發的HyperLane技術

以上提到的這些各類別操作，可以通過一種名為“HyperLane”的技術做硬件級并行，這也是Imagination這次隨同A-Series GPU IP發布的一種技術。這種技術對內存做完全隔離，多任務同時提交給GPU，實現GPU的多任務執行，或者說GPU硬件的“全棧并發”。典型的比如說圖形計算和AI計算同時進行。

實際針對前文提到的各種不同類型的操作，HyperLane可將GPU的所有任務負載切分成（subdivide）幾份，這其中不僅包括了物理層面的隔離切分（模塊層面的并發），還包括按照時間切分做負載資源切換。不同的Data Master可以同時保持活躍狀態，在整個GPU硬件資源之間進行動態的工作執行，每個時鐘周期不同的模塊可以執行不同的任務，ALU可以做Compute操作、像素操作、幾何圖形操作、2D操作等。

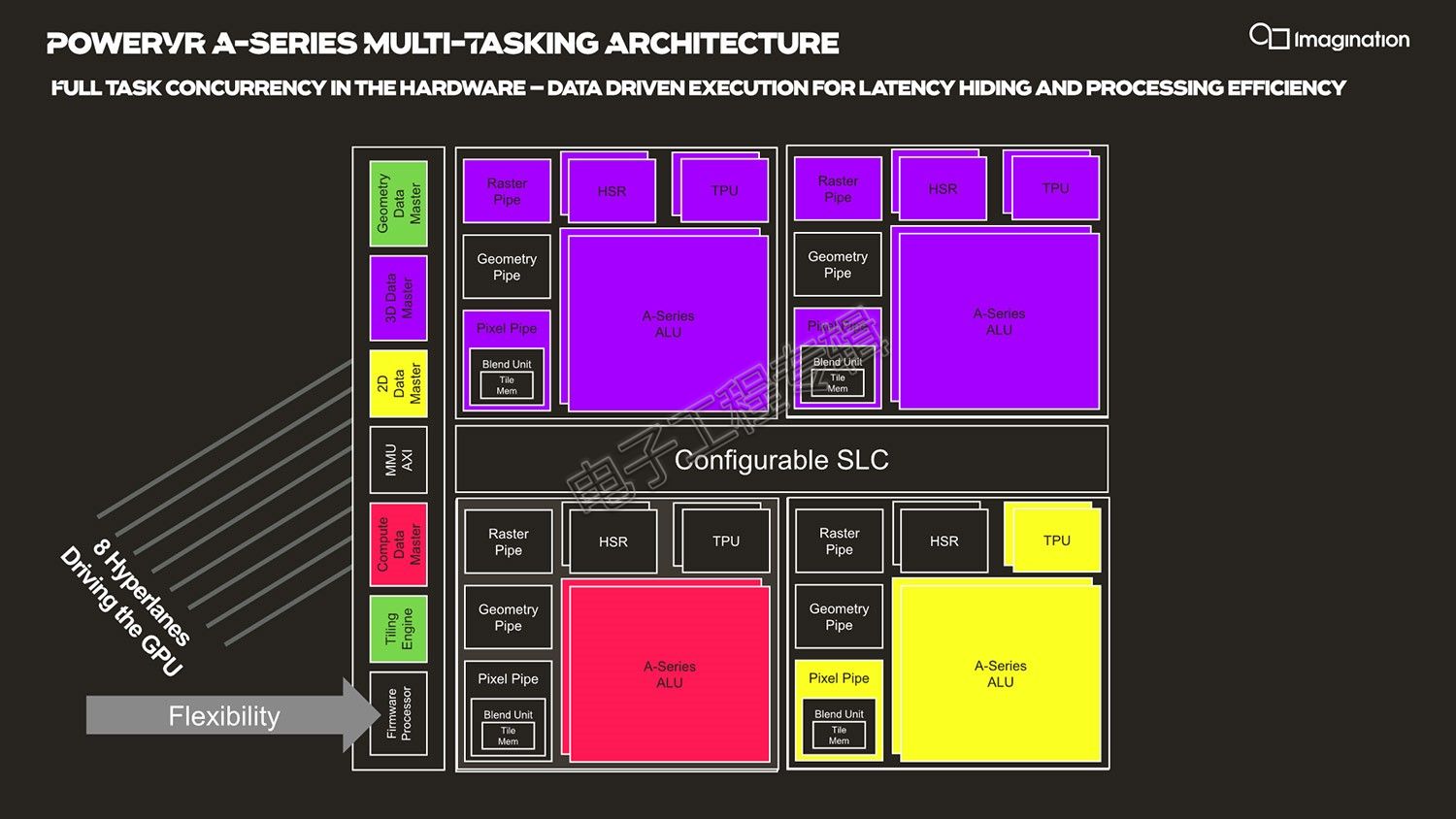

多種顏色表示HyperLane激活的多種操作正在同時進行

另外，HyperLane還有優先級機制，Evans說：“比如有客戶希望，在同時執行任務的時候，確保圖形計算性能不會受到AI工作負載的影響，那么就可以調高圖形計算優先級，即便芯片正在處理復雜的AI任務，圖形性能也能被保護起來。”這部分操作需要借用到這次IP架構中的固件處理器（即前文提到的firmware processor）。

HyperLane技術包含了動態的8路切分（eight way split/multi-tasking），也就是至多8條hyperlane。“所有工作同時進行，在硬件層面完整隔離和實現虛擬化，硬件級別的高級調度機制實現靈活性。”

HyperLane的一個副產品是內容保護，每條hyperlane都是隔離的，彼此之間的內容就能實現隔離。Evans說：“比如有個流視頻應用，帶DRM，那么內容在整個GPU中都是完全隔離起來的，在多任務環境中受到保護。”這也算是種安全防護方案了。

Imagination PowerVR產品管理和技術營銷高級總監Kristof Beets
