剖析Imagination的A-Series GPU新架構：和高通Adreno和Arm Mali比比

更多架構變化

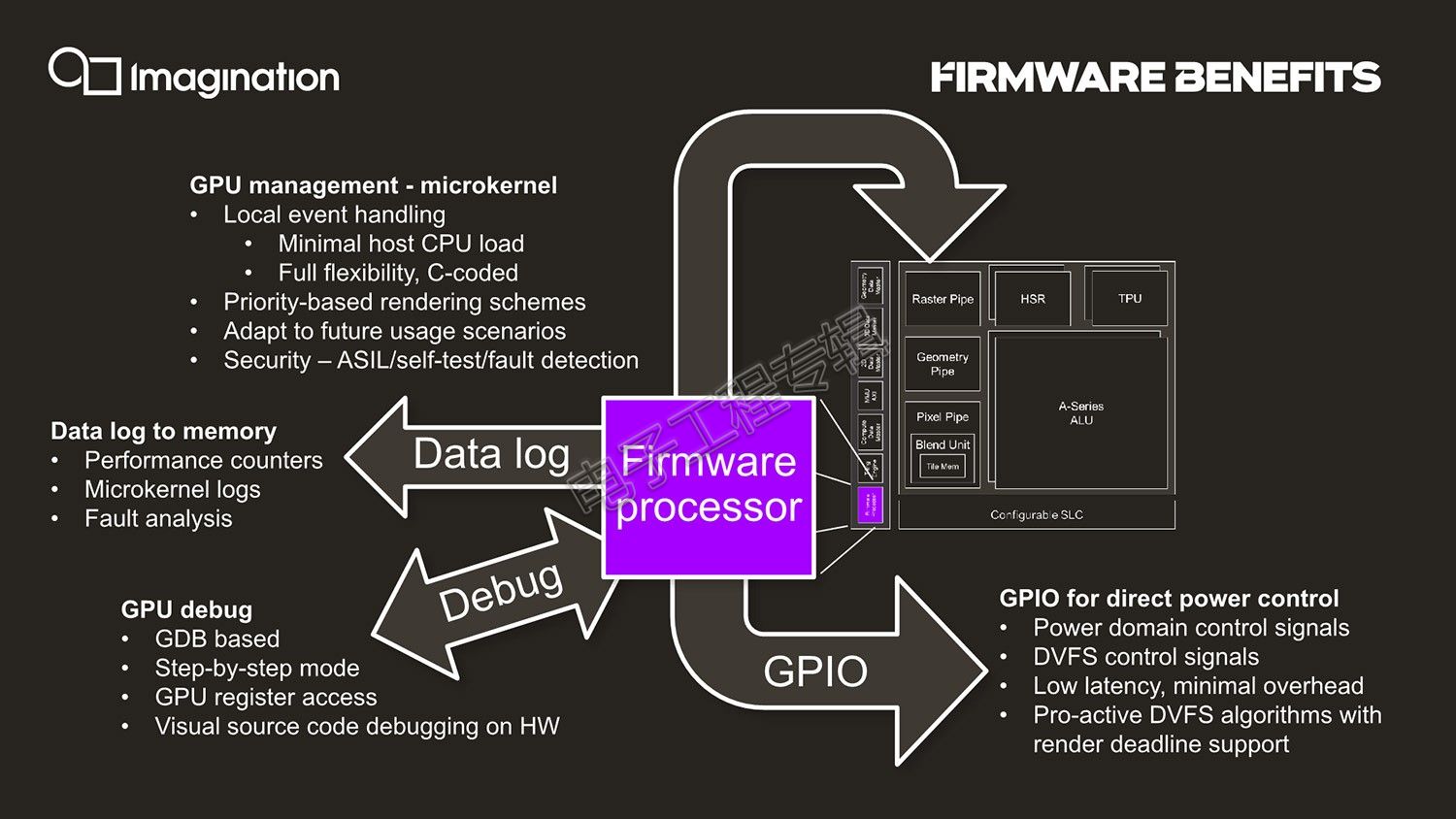

我們認為，這次GPU IP改進中的一個亮點應該就是前文多次提到的固件處理器（firmware processor）了（似乎還是RISC-V架構）。即GPU內部有個小型的微控制器，它位于全局最高層級，完全可編程，以實現GPU整體任務執行的靈活性。“相關數據流、執行、優先級等各種GPU內部的活動，任何事件、任何決策，都通過固件處理器來控制和決定。這樣一來就大大減輕了CPU的工作，而且還更有彈性。”

一般來說，GPU的這部分工作是由CPU驅動執行的，而Imagination則把這個活兒攬到了自己手里。這項改進似乎在Imagination的宣傳中成效還挺大。典型的就是它能夠應用于GPU更好的DVFS調節（動態電壓平率調整）——這項工作原本是由內核GPU驅動負責的（所以以后驅動更新都是寫入到這枚處理器固件中？）。Beets提到：“固件處理器能夠全面感知GPU核心中發生的一切，這對于調度機制很有幫助，它甚至可以用來幫助開發者理解，如何獲得GPU的更多性能。”

“如果我們能夠了解GPU的工作調度、優先級，查看所有的參數，那么就能夠知道何時需要更高的頻率，或者可以在某個時間點降低頻率。為此，我們的固件中有大量直接的GPIO信號回寫，針對功耗控制做同步。GPU直接寫回給系統到底發生了什么，這比CPU快多了。這樣一來就能實現更出色的DVFS算法，可了解工作負載甚至預測所需的頻率。”

這枚小型處理器，還有一些特別的工作場景，比如說“如果GPU執行出現問題，我們可以通過固件記錄有關GPU的信息，快速發現問題在哪里。控制獲取信息，寫回到內存，給予我們?cè)贕PU真實應用中debug的能力，而不是通過仿真去進行。這是分析問題非常出色的工具，如果應用在汽車系統中，還能進行錯誤分析。”

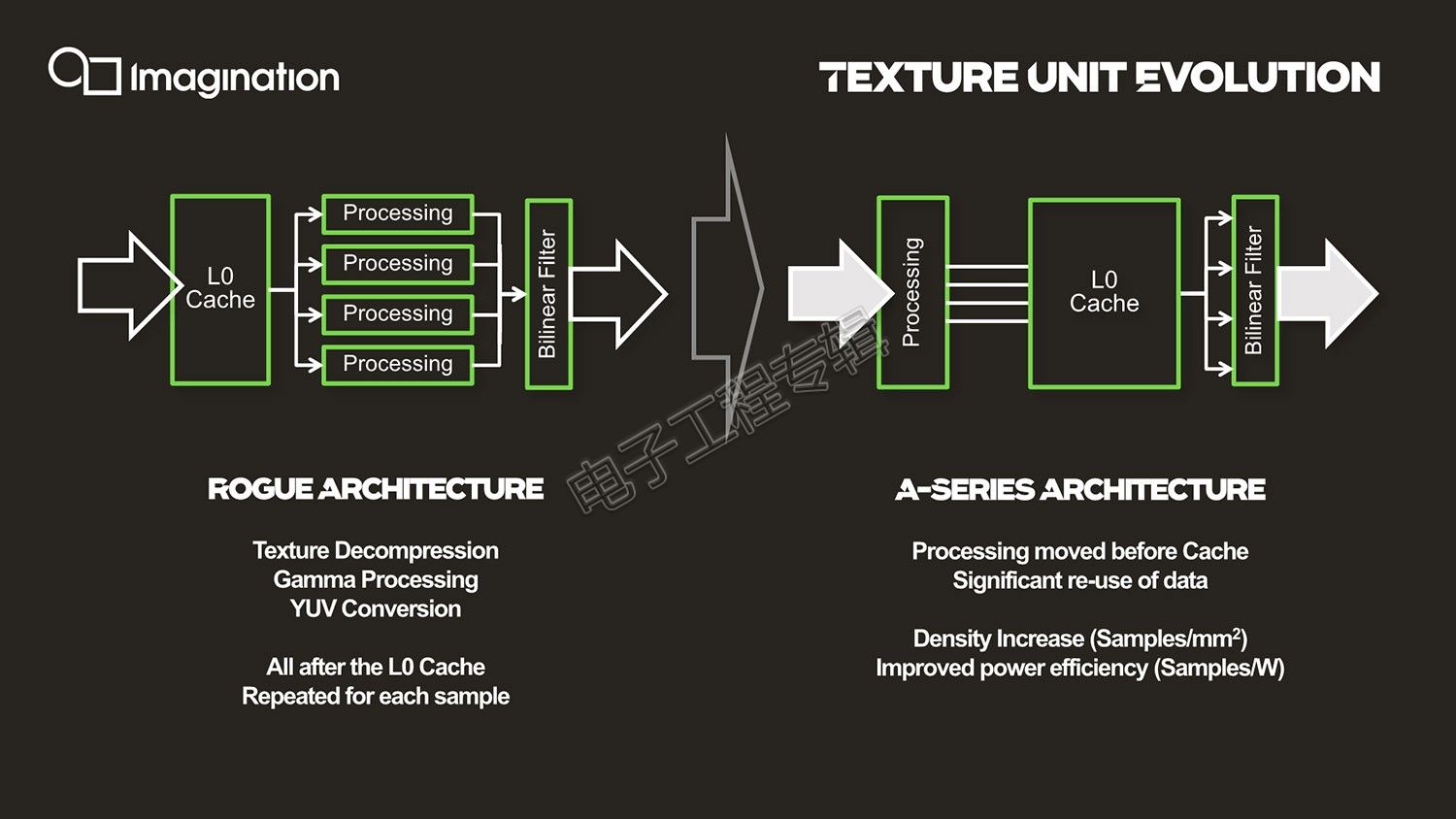

除此之外，A-Series在架構層面還有一些比較重要的變化，體現在紋理單元上（Texturing Unit），相關于將圖像放到屏幕上的。比如說L0 cache的位置發生了變化，新架構的位置是在處理與線性過濾階段之間。原本Rogue架構中，包括紋理解壓（texture decompression）、gamma、YUV轉換等操作都是在L0 cache之后進行的，這樣一來某些相同的任務會被多次重復執行處理。而L0 cache位置調整后，可儲存處理階段時候的輸出，數據可復用——多項異性過濾的時候，texel不需要再重復采樣。

還有針對一些陳年舊算法的改進，比如說各項異性過濾（anisotropic filtering）以前一直是基于DirectX的——早年Imagination有參與過桌面GPU市場混戰，當時這項特性自然是緊跟微軟的參考算法的。所以這次“我們徹底重構了紋理采樣方式”，“現在更加不依賴于角度（more angel-independent），采樣更少但實際（各項異性過濾）質量更高。”這種算法的提升，實質也是減少帶寬、增加能效的重要方案。”

此外，Rogue架構在合并（blending）操作上用的是shader。更早之前這種操作會有個專用單元去執行，Beets說Rogue采用軟件的方式來執行合并操作雖然具備了很大彈性，而且節省空間，但這樣一來系統會復雜化。“由于合并操作（shading a blending）越來越復雜，我們還是需要額外的指令來更高效地執行合并操作，所以A-Series又回歸了專用合并單元。這樣可以釋放shader周期，減少數據搬運量。”

最后值得一提的是AI Synergy，實際也是本次Imagination技術發布的重點，不過它的實質是讓A-Series GPU與Imagination的神經網絡專核NX NNA產品做協同的，在GPU和AI專核之間實現AI負載的共享——GPU可以負責模型更多可編程層面的工作，NNA則針對全連接層處理的固定單元做任務處理。這部分不是我們針對圖形計算要探討的重點。

搭建生態是當務之急

實際上，還有一些特性是Imagination并沒有著墨于A-Series的，比如當代GPU比較常見提升帶寬效率的framebuffer圖像壓縮技術。Imagination的壓縮方案名為PVRICv4，不過這套方案的最新版本實際已經在Series 9產品中得以應用。針對有損與無損壓縮有單獨的管線。Beets這次說Imagination持續加強了其HDR壓縮率。

就這些技術來看，的確可以認為是Imagination近15年來“最重要的發布”，它已經充分凸顯了Imagination做策略轉變的決心，而且至少就Imagination自己的紙面數據來看，在能力上是優于競爭對手的。不過這并不能表明Imagination未來就可以在GPU市場上輕易獲勝。

開發者生態此時變得極其重要，究竟有多少客戶會采用A-Series GPU IP？這和生態的成熟度、市場價值有很大關聯。

針對開發者軟件部分，Imagination也下了一番功夫，包括跨操作系統，對各種行業標準API的支持，對各種游戲引擎的完整支持。

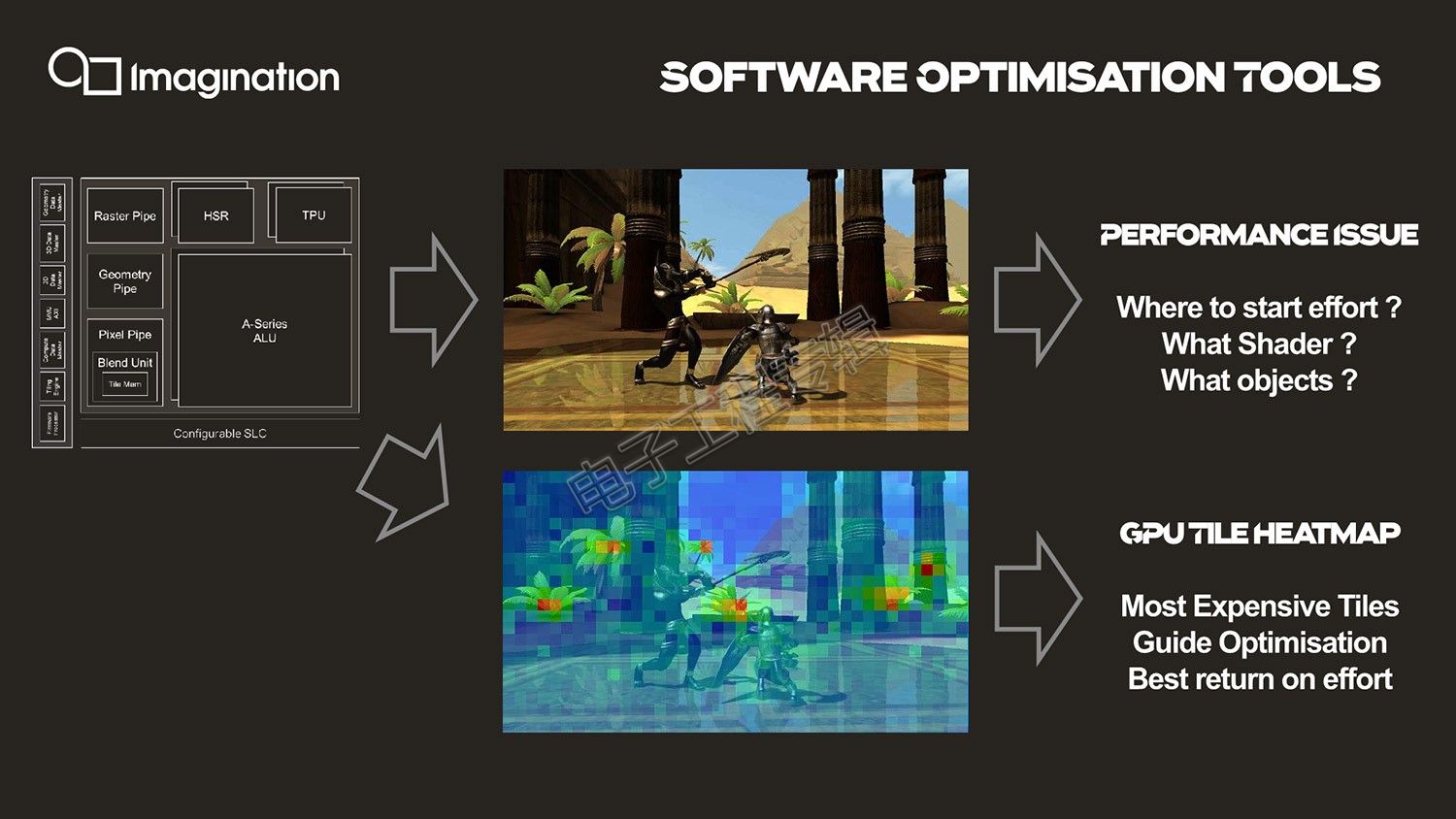

面向開發者的有一項特性值得一提，即如上圖所示，Imagination為開發者構建了“heatmap”：“很多開發者都在苦苦進行性能優化，尤其是圖形計算方面。或許性能計數器（performance counter）會告訴你ALU限制、紋理限制，但對你的幫助其實真的不大，所以我們?cè)黾恿艘粋€(gè)新特性，生成圖形計算畫面的熱圖（heatmap），它會告訴你GPU在屏幕上的某個tile上面花了多長時間做渲染。我們的工具要做到這一點很容易。開發者能夠很方便地搞清楚某些tile的渲染開銷很大，花了最多的shader周期、最多的帶寬等等，這樣一來就能真正幫助開發者獲得性能上的優化。”這其中的實現似乎與硬件上的固件處理器也有關系。

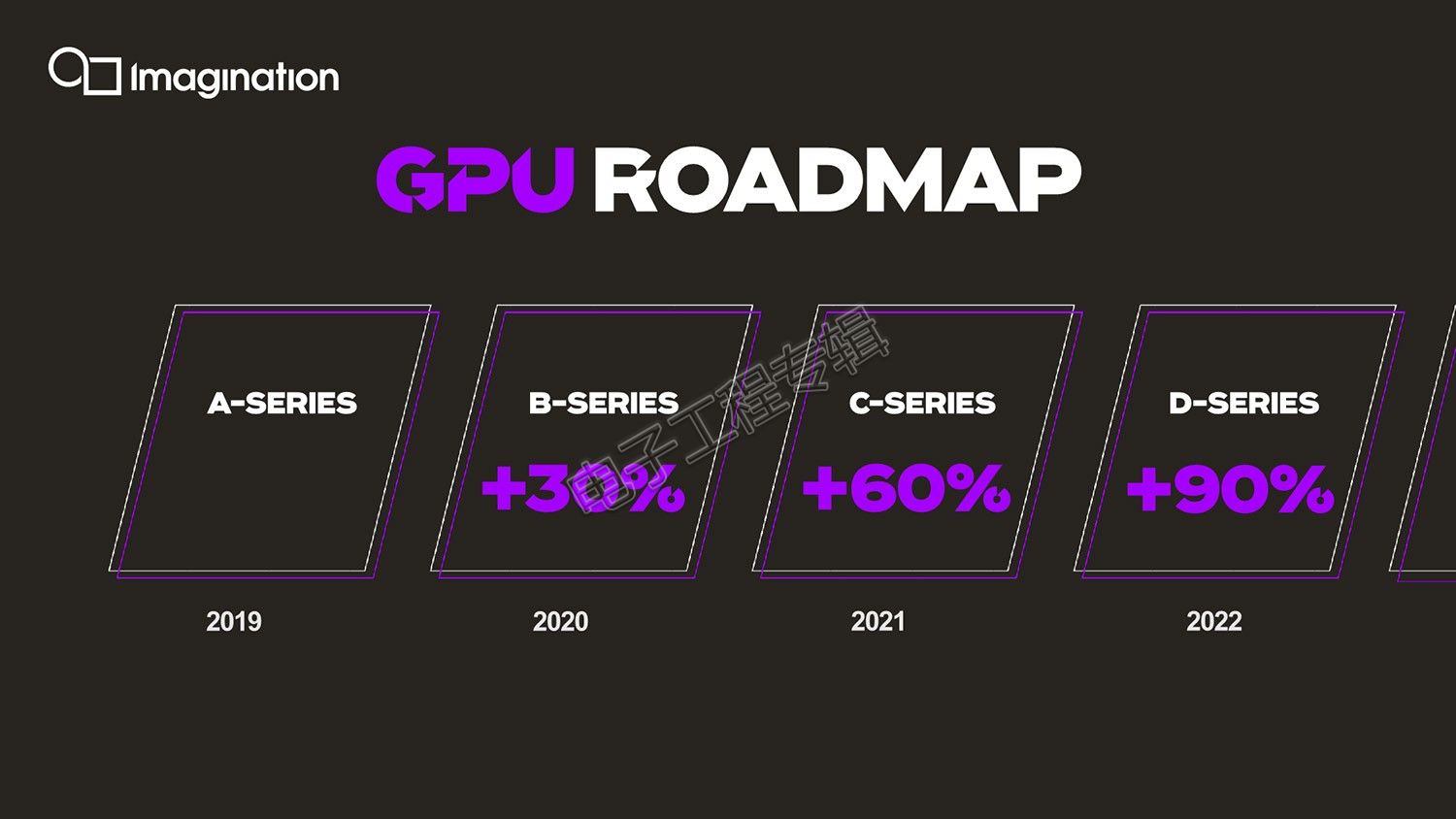

Evans勾勒了來年的產品路線圖，2020年是B-Series，2021年C-Series，包括2022年的D-Series，要比今年的A-Series性能提升90%。光線追蹤架構也即將到來，“我們也在開發新領域的圖形計算方案，圍繞光線追蹤（ray tracing），移動領域的光線追蹤架構，作為技術做授權方案，未來我們很快在GPU中引入光線追蹤。”

Imagination當前面臨的局勢并不算很好，尤其是在主流手機SoC制造商普遍傾向于采用自研GPU IP的情況下。Furian架構在推出后就沒有在市場上激起火花，這可能是A-Series在較快的時間內出現的原因。至少A-Series的確比過去更理想，也是Imagination很重要的轉型之作。

我們?cè)诨顒?dòng)現場看到了Imagination的一些合作伙伴前來站臺，包括全志科技、睿悅信息、紫光展銳等，看起來Imagination現如今的重要市場已經放到了中國。尤其在獲得中資背景以后，其中的合作自然水到渠成，也是在當前國際環境下一個雙贏的局面。即便如今的手機市場已經不是當年Imagination叱咤風云的時代了，行業如今的發展重心本來就在偏移，面向更多應用領域的GPU、AI產品卻也充滿機遇。
