系統級單芯片(SoC)的功能整合由IP區塊轉向一個個實體小芯片(Chiplet)的技術，是近來被熱烈討論的話題；而從剛落幕不久的2021年度(以虛擬形式舉行)的國際固態電路會議(ISSCC)上有一整場論壇聚焦于Chiplet，更可以看出這種新設計典范受重視的程度。
除非擁有一個完整且開放的生態系統，Chiplet仍然只會是少數頂尖芯片大廠會采用的解決方案，而晶圓代工業者將扮演一個關鍵角色；對此臺積電(TSMC) Pathfinding for System Integration副總經理暨卓越科技院士余振華(Douglas Yu)，在2021年國際固態電路會議(ISSCC)的Chiplet論壇上分享了臺積電的規劃。
臺積電是從“后摩爾定律”(More Moore，MM)與“超越摩爾定律”(More than Moore，MtM)兩個面向來推動尖端半導體工藝的演進。在MM的部份，余振華的簡報提及數個Chiplet方法的關鍵驅動力，如高性能運算(HPC)芯片的尺寸，與數字邏輯不同步的I/O微縮，以及重復使用IP以加速產品上市時程。最后一點尤其重要，將眾多功能劃分為不同的小芯片(即Chiplet)，能讓專屬的設計團隊維持自己的最佳開發進度。

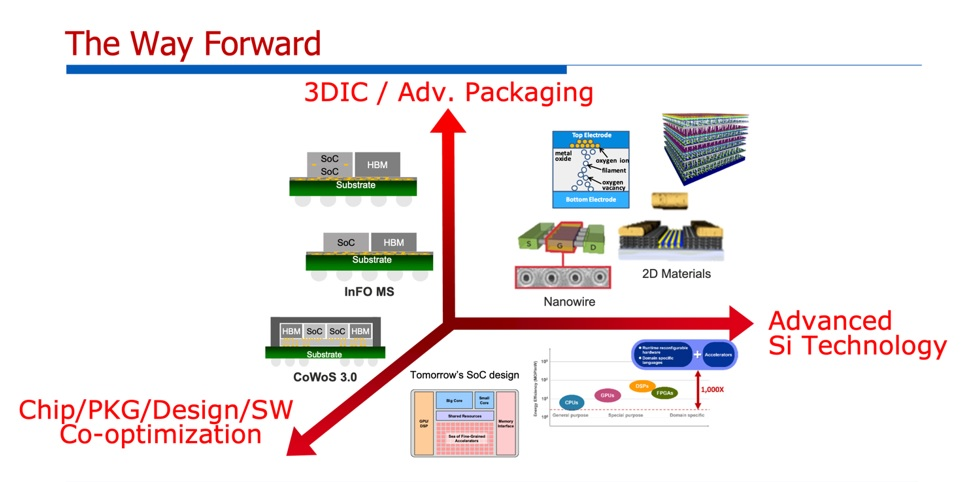

臺積電從三個方向維持半導體技術創新，理想的模式是同步進行并相互合作。
(圖片來源：ISSCC 2021)
不過Chiplet的焦點在于MtM。臺積電積極投入高端封裝技術已有好一段時間，其扇出式晶圓級封裝(InFO)，在2016年獲得蘋果(Apple)的A10應用處理器采用，成為顛覆手機芯片的技術。臺積電將前段工藝3D (即SoIC硅堆棧技術)與后段工藝3D (InFo與CoWoS等先進封裝技術)整合在新命名的“3DFabric”平臺之下。

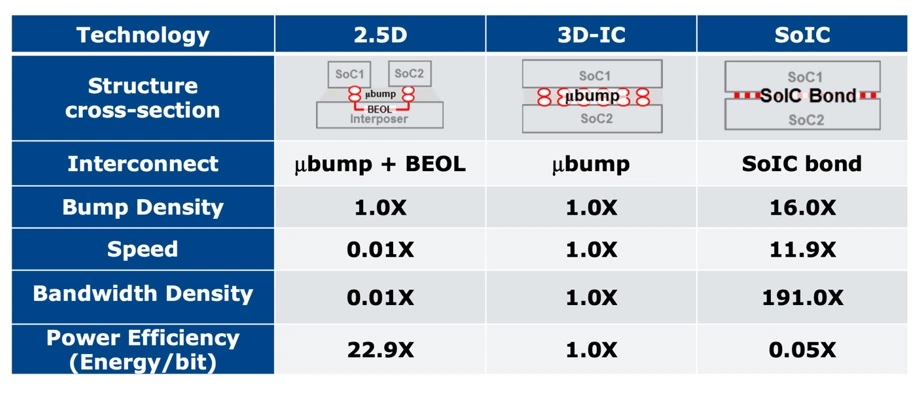

臺積電的SoIC提供互連性能更佳的芯片3D堆棧方法。
(圖片來源：ISSCC 2021)
臺積電并在Chiplet論壇提出針對未來芯片3D整合趨勢的“3D ID”(3D interconnect density)定律，也就是SiP系統中，芯片間水平聯機最高密度x垂直聯機最高密度的3D芯片互連密度，會以每?jī)赡暝黾觾杀兜乃俣妊葸M(jìn)。

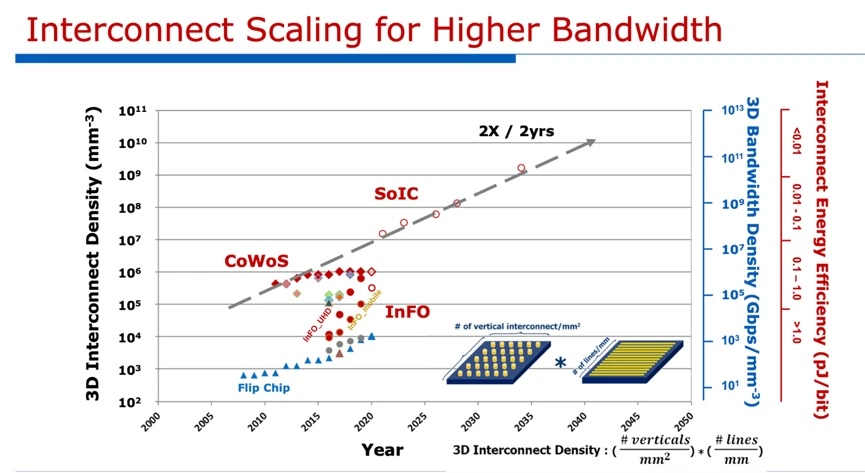

臺積電的3DID定律。
(圖片來源：ISSCC 2021)
來自研究機構imec的觀點
考慮到臺積電在簡報中提到的芯片互連密度(3DID定律)，值得更近一步檢視能快速預測技術進展的一些研發成就。在3D IC領域的知名研究者，比利時研究機構imec資深研究員暨研發副總裁，以及3D系統整合技術項目總監Eric Beyne在ISSCC 2021深入探討了將在未來3D整合領域扮演決定性角色的技術。

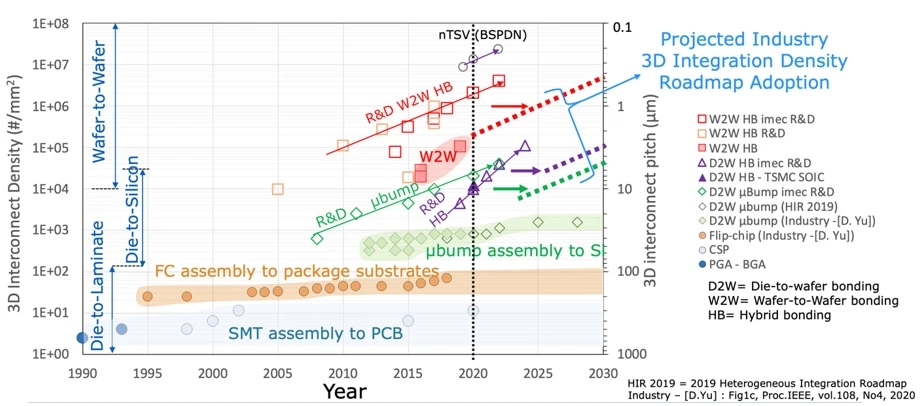

imec的3D互連技術藍圖。
(圖片來源：ISSCC 2021)
在3D互連技術方面，3D互連覆蓋的范圍從1毫米以下的堆棧封裝──如POP (package-on-package)──到100納米以下采用晶體管堆棧的真正3D IC。在后者，互連密度超越108/mm2，換句話說，今日采用的典型制造技術還有許多可以進步的空間。以imec的觀點來看，芯片3D整合有以下三大關鍵元素：
- 硅穿孔(Through-silicon-via，TSV)；
- 裸晶對裸晶、裸晶對晶圓堆棧與互連；
- 晶圓對晶圓鍵合(bonding)與互連技術。
Beyne指出，研究結果展現了TSV微縮的良好前景，不過商業產品中的通孔仍維持靜態，問題在于“互連間隙”(interconnect gap)。微凸塊(microbump，μbump)還未能達到充分利用TSV的程度，有必要進行更積極的微縮。
imec表示，微凸塊需要非常積極的微縮才能跟上TSV的密度。
(圖片來源：ISSCC 2021)

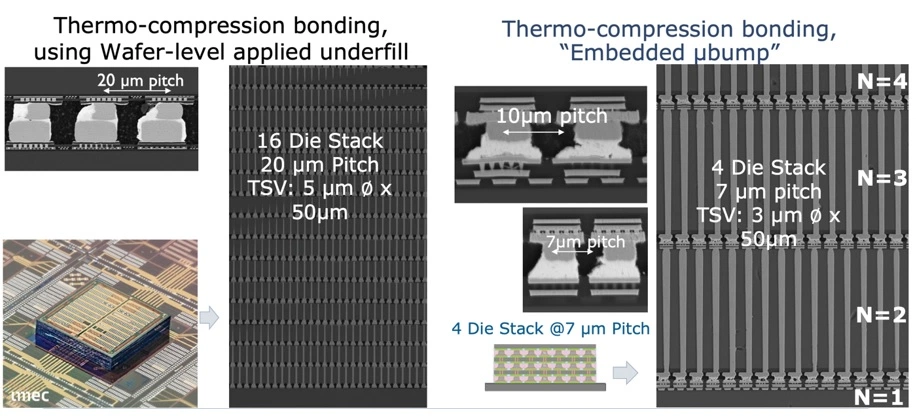

imec的團隊正在努力改善微凸塊的密度，Beyne展示了透過熱壓鍵合(thermocompression bonding)將焊錫凸塊間距縮小至7微米(μm)以下。掃描電子顯微鏡(SEM)顯示了一個堆棧4顆裸晶、7μm 間距的TSV凸塊/互連范例，顯然imec希望產業界了解其機會所在，以及需要讓微凸塊能跟上TSV技術的發展速度。
編譯：Judith Cheng
責編：Yvonne Geng
（參考原文：AMD, TSMC & Imec Show Their Chiplet Playbooks at ISSCC，By Don Scansen）
