提升封測的價值不僅需要使前道工序和后道工序有更加緊密的聯系，更需要把設計、制造、封測有機融合在一起協同發展，這樣才能使得產業技術水平得到進一步的推廣和提升。那么傳統封測環節也就升級為“芯片成品制造”產業了。這是先進封裝技術對整個行業的影響。
封裝（packaging）是半導體制造流程往后的一道工序：把一片硅造出來，用某種方法將其連接到板子上。以前封裝企業不像一般前道制造企業那么受重視，封裝供應鏈常被稱歸于“后道”工序。
但前道生產制造工藝的技術行進步伐放緩，行業的注意力開始往封裝轉移。尤其是先進封裝工藝，已經成為承托未來半導體技術發展的重要依據。研究機構Yole的數據顯示，2021年先進封裝市場規模已經達到了約350億美元；并且到2025年這一數字將上升至420億美元。
圖1，先進封裝所處環節
市場營收數據在我們看來還不是最緊要的——拋開技術革新不談，市場層面“先進封裝”頗有重新定義封測產業鏈價值，或轉移價值重心的意思。如圖1所示，先進封裝在流程中處在“中道（mid-end）”的位置。以前封裝預算是被排除在WFE（Wafer Fab Equipment）預算之外的；但從2020年開始，晶圓級封裝也包含在內了。這是值得深思的。
長電科技去年提出從“封測”到“芯片成品制造”的概念升級，長電CEO鄭力提到：“‘封測’這個詞已經不能很好地表達‘先進封裝’的含義，以及高密度封裝的技術需求和技術實際狀態。所以以‘成品制造’去描述更為貼切，可以反映當下的集成電路最后一道制造流程中的技術含量和技術內涵。”這應該是對先進封裝技術對產業鏈影響的最佳寫照。
本文嘗試從大方向談談先進封裝工藝發展現狀及前景。
先進封裝技術的誕生基礎
“先進封裝”是相較于“傳統封裝”而言的，去年我們有機會了解凌波微步半導體科技的球焊機——這就是傳統封裝技術所用的設備之一，應用于引線鍵合——就是用金屬線將芯片焊盤和基板引腳進行焊合，實現芯片與基板、芯片與芯片之間的電氣與信號互聯。傳統封裝工藝在半導體生產制造行業的應用仍然非常廣泛。
不過從我們能查到的資料來看，“先進封裝”的確切定義存在差別。比如部分資料將先進封裝窄化為2.5D/3D封裝；某些專家則認為芯片級封裝（chip scale packaging）和晶圓級封裝（wafer level packaging）就可以算作先進封裝。
但不同的“先進封裝”定義有共性，即封裝尺寸顯著縮減、不同信號連接點間距變得很小。比如說高精度的芯片倒裝（flip chip），從bump pitch（凸點間距）的角度來說，當該值小到某個程度（<100μm）可被冠以“先進”之名。其實單是芯片倒裝，在實施方面都有不少差異可談，比如Intel較多投入的TCB（Thermocompression bonding，熱壓接合）——這項技術對于Intel的3D封裝方案也顯得尤為重要。
體現間距微縮先進性的，如蘋果芯片較早采用更高密度的封裝技術，芯片die封裝以90-60μm的間距量級放在載體晶圓/平臺之上，相比傳統的芯片倒裝，密度高出大約8倍。載體晶圓/平臺再進一步擴散出I/O（比如面向PCB板擴散出去），這是現在我們常說的“fanout”扇出型封裝一詞的來源（比如長電科技去年推出的XDFOITM全系列極高密度扇出型封裝解決方案）。服務器、汽車等HPC平臺的CPU、GPU等芯片當大規模應用這樣的技術。
在說先進封裝技術路線之前，有必要解決一個基本問題，那就是為什么需要先進封裝技術？
摩爾定律描述的是一定周期（12-18個月）內晶體管密度提升1倍。而當代尖端制造工藝實現的大致上是每3年晶體管密度提升1倍。之所以實際發展步調更慢，除了制造工藝推進更有難度之外，另兩個重要原因是SRAM縮放停滯，以及數據I/O發展速度很慢。尤其是后者，數據I/O傳輸每4年才提速1倍。所以晶體管密度推進，和I/O數據傳輸速率變化是不對等的。

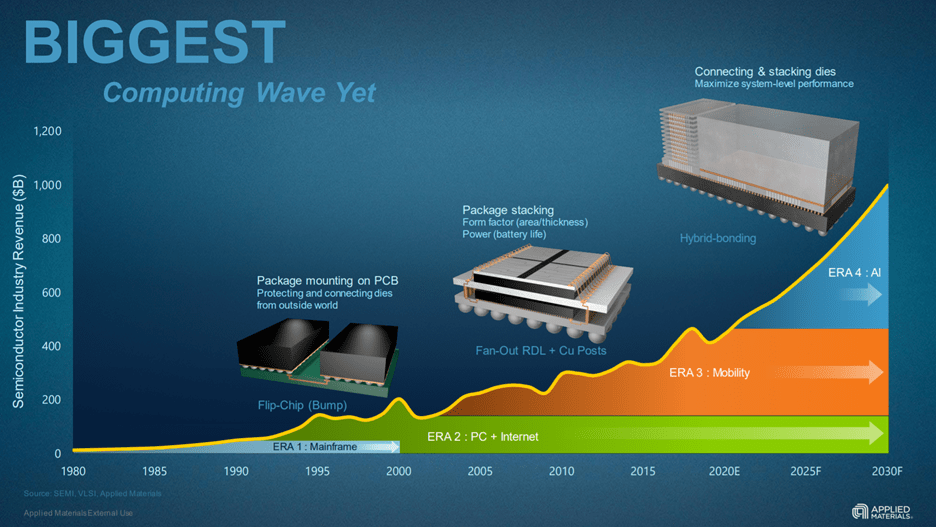

圖2，封裝技術發展方向，來源：美國應用材料
對于數據I/O來說，芯片本身需要容納更多的數據通訊“點”才能實現越高的傳輸速率，才能與外界更高效地溝通。
90年代就問世的芯片倒裝法，算是這個問題的一大推進之道。芯片倒裝是相對于引線鍵合而言的。簡而言之，die是翻轉過來的，金屬互聯層面向下方，而晶體管倒反而在上面（圖2）。芯片倒裝也是后續更多先進封裝技術的基礎。
不過芯片倒裝以往的發展也相當緩慢。傳統倒裝芯片封裝，實現的這些數據通訊接觸“點”之間的間距，或者說bump pitch在150μm-200μm之間。相對先進一些的，臺積電N7工藝把bump pitch降到了130μm，而Intel 10nm工藝則令此值下探到了100μm。
這么多年來芯片倒裝達成的bump pitch間距變化都是不大的。bump pitch所定義的I/O這20年來，只有2.35倍-4倍的提升。和芯片之上晶體管密度這些年來的變化相比實在是“不思進取”。
I/O密度或者I/O觸點數難以提升也帶來一個比較大的問題：更早的設計如果要用新的制造工藝，則設計本身對應縮小；但I/O會對此造成障礙，因為I/O還是需要很大的空間來擺放，整個die的尺寸難以對等的方式縮小；這被稱為pad limit。
緩解I/O限制帶來的性能效率降低有一些解決方案，比如說在die內增加更大容量的cache——也就是近存計算，借用這類方案的芯片現在也不少，典型的比如蘋果。另一個重要解決方案是增加專用計算單元或電路，或者叫異構計算。比如現在大型SoC上都有專門的AI計算單元，專用于影像處理的ISP；數據中心的芯片上還有專門用來跑hypervisor、管理堆棧、相關于networking的部分（DPU）。
這些方案的本質都是通過增大die size，或“燒錢”的方式來提升芯片效率，緩解I/O數據傳輸?shù)拇鎯栴}。不過增大die size也會遇到一個更現實的問題，就是die大到一定程度會超過了制造設備可處理的極限尺寸——這個限制叫做reticle limit。現在的高端GPU單die尺寸已經十分接近reticle limit。所以芯片并不能無節制地做大。
在器件微縮速度變慢、pad limit和reticle limit之外，還有一個比較大的問題，就是尖端工藝成本的顯著攀升。這一點算是老生常談。摩爾定律說隨著晶體管尺寸變小，芯片制造理應帶來成本效益。
但近兩代尖端工藝的發展，讓我們看到晶體管變小以后，單個晶體管的成本是在急劇增加的；芯片單位面積的造價也在急劇增長。這一點好像比較反常識，卻是確確實實存在的。這就加劇了芯片做大以后造成的良率下降和成本的顯著提升。
基于時代對算力需求的提升，I/O發展速度的局限性，近存計算/異構集成的發展趨勢，芯片尺寸做大的限制，以及尖端工藝制造成本的急劇提升，先進封裝工藝就成為時代發展的必然。Chiplet成為芯片設計與制造主流的必要性。通俗地說，chiplet就是把一片原本的大芯片切分成多個小片的chiplet，藉由先進封裝技術將其“組合”到一起，工作起來就和一片大芯片一樣。
當然chiplet也需要配合前文提到的bump pitch更為密集的先進封裝方式。比如扇出型封裝——更少受制于pad limit，不僅密度更高，而且封裝的芯片間互聯I/O數也不少；而chiplet這種小die形態，本身也搞定了reticle limit限制。
為了了解市場對于先進封裝技術的態度，我們這次特別采訪了Achronix公司。這是美國一家提供高性能FPGA解決方案的fabless公司——不僅包括高性能、高密度單獨的FPGA芯片，也包括嵌入式eFPGA IP和PCIe加速卡。這類企業對先進封裝的態度，應當是時下最有說服力的。
這家公司的eFPGA IP在異構計算上就有頗為廣泛的應用。在是否采用先進封裝工藝的問題上，Achronix公司產品營銷總監Bob Siller表示：“我們目前的產品使用有機基板封裝技術。面向未來，Achronix正在評估在我們的下一代產品中使用先進的2.5D封裝技術，這將為異構集成提供更多的選擇。”
其驅動力在于“先進的封裝可以支持Achronix基于chiplet技術構建模塊化產品。通過利用先進的封裝，Achronix可以更快地進行創新以滿足多個市場的需求，而不必為每一代新產品重新設計整個單片F(xiàn)PGA器件。”
Achronix本身也是ODSA（開放專用域架構）和UCIe產業聯盟成員。UCIe（Universal Chiplet Interconnect Express）是推動chiplet互聯統一的標準——從主要半導體企業對UCIe的支持都能看出異構集成、chiplet技術以及先進封裝工藝未來的發展?jié)摿Α?/p>
Bob提到標準機構在開發下一代D2D物理層接口和控制器，借此Achronix客戶能夠用其eFPGA IP來構建定制的FPGA chiplet。“這些chiplet可以集成在一個有機基板或更先進的封裝上，例如中介層（interposer）或扇出RDL類型的封裝。”
異構集成成本分析
既然先進封裝和異構集成技術這么好，技術采用為何還需要評估呢？前期的技術復雜性和成本投入應當是企業需要考慮的。Bob也在采訪中談到基于chiplet的解決方案更復雜：“挑戰不僅在于這樣組裝成的系統的設計和驗證，還在于已知為良好的chiplet在采購和制造過程中的組裝測試。如果chiplet及各部分來自不同的制造商，那么D2D接口的互操作性和合規性測試也會很復雜。”
這是從更高層面去談先進封裝實踐的復雜性了。實際上chiplet并不算新鮮。除了數據中心、汽車等HPC平臺逐漸普及；消費產品之上，也已經能夠見到基于chiplet高級封裝的處理器芯片——這兩年Intel的酷睿處理器會將這種技術在PC平臺普及；蘋果M1 Ultra則已經基于2.5D封裝做到了大規模普及。
不過這是基于走量攤薄成本的例子。從chiplet實施更具體的層面來看，芯片采用chiplet方案的確也帶來了更多的工程問題和更高的復雜度。
圖3，常見2.5D封裝方案，來源：Intel
照例簡單解釋一下什么是2.5D封裝和3D堆疊。比較常見的2.5D封裝，會把一片大die切成一個個小die（chiplet），然后把這些小die都放到一個硅中介層（silicon interposer）上，這個硅中介內部可實現die之間的互聯（RDL，redistribution layers）。
不過在不同方案下，die之間的互聯方案可能是多樣的。比如Intel EMIB就沒有采用硅中介，而是直接在封裝基板上“挖”出硅橋（silicon bridge），實現die之間的互聯，如圖3所示。
而3D堆疊顧名思義，就是不同的die可以疊起來，形成三維立體結構。Die與die之間通過microbump或者hybrid bonding鍵合方案實現互聯。
圖4，先進封裝示例圖
圖4能夠比較到位地反映進行先進封裝時，不同層級之間的關系。示例中的這顆芯片用上了3D堆疊的DRAM（右上角），疊了2層die的chiplet（左上角）。這兩部分通過中間層的interposer進行互聯（2.5D封裝）——其中RDL層用于信號互聯，包括觸達封裝基板的部分。
這張圖中出現了不同大小和間距的bump與鍵合方式，包括C4 Bump（間距在110-150μm之間）、μBump（40-55μm間距），以及左上兩個die進行3D堆疊的hybrid bonding混合鍵合。硅中介部分，在bump和RDL層之間還需要TSV（硅通孔）；而die的3D堆疊貫穿也用到了μTSV。
Synopsys在今年的IEDM之上，將這種chiplet式的異構集成實施方案與monolithic（一整片die）在成本方面做了對比。Synopsys與IC Knowledge合作做了預測模型，基于2nm工藝做成本上的估算。對比中的這顆SoC芯片包括采用GAA晶體管，17層金屬層，600mm x2 die size——其中65%邏輯電路，20% L3 SRAM，外加10%的I/O電路。
在異構集成的實現上，L3 SRAM疊在核心die上面，采用上述hybrid bonding方案（AMD現在已經開始采用這樣的方案）；I/O die單獨出來——這片die采用90nm工藝制造；然后用2.5D封裝的方案，把它們封裝到一起。
最終IC Knowledge和Synopsys得到的結果是，相比于monolithic傳統方案，這種3D堆疊+2.5D封裝方案能夠?qū)崿F(xiàn)48%的成本節約。成本節約主要來自于更高的良率（因為die切分得更小了），且非邏輯電路功能部分不需要用17層金屬層（L3 SRAM為4層，I/O為7層）；另外I/O die只需要用90nm工藝制造即可。
相對來說增加成本的部分主要包括die的協同，硅中介需要成本（而且當前的一個技術挑戰也在于interposer如何做得更大，甚至突破reticle limit限制），以及異構集成的封裝測試成本等。兩相抵消就能得到48%這個數字。可見在某些場景下，復雜度的增加是值得的。
Synopsys在IEDM之上的呈現內容除了成本剖析之外，還談到了異構集成方案實施過程中的PDN（供電網絡），以及互聯電氣分析和對串行、并行總線互聯實施方案的選擇問題等。
很顯然這樣的方案對于解決本文第一部分提到的技術挑戰是有相當價值的，也是現在半導體制造必行的技術路線。
具代表性的一些封裝技術
長電科技在先進封裝方面有諸多可談的技術類型，不僅是前文提到的XDFOITM技術。從長電提供的資料看來，先進封裝已經成為其主要收入來源，主要可分為系統級封裝、倒裝與晶圓級封裝等類型。不過長電當前公開有關其封裝技術的技術細節并不多。將來若有機會，我們可做更深入的采訪。
更為我們所知、以及公開了較多技術細節的先進封裝與2.5D/3D封裝方案來自Intel、臺積電、三星、日月光、索尼等。因為篇幅關系，本文僅對目前比較熱門的一些技術做大致瀏覽。而且此前《電子工程專輯》網站也以較大篇幅介紹過Intel和臺積電的先進封裝技術。
臺積電有一種芯片倒裝封裝方案比較具有代表性，主要是substrate基板部分沒有采用ABF（Ajinomoto build-up films）常見流程，而更偏向于半導體制造方式。其RDL層相比大部分OSAT封測代工廠的方案都更小、更密，故而可實現更復雜的互聯。技術歸屬于其InFO（Integrated Fan Out）封裝方案；InFO還有下屬不同的技術分支。

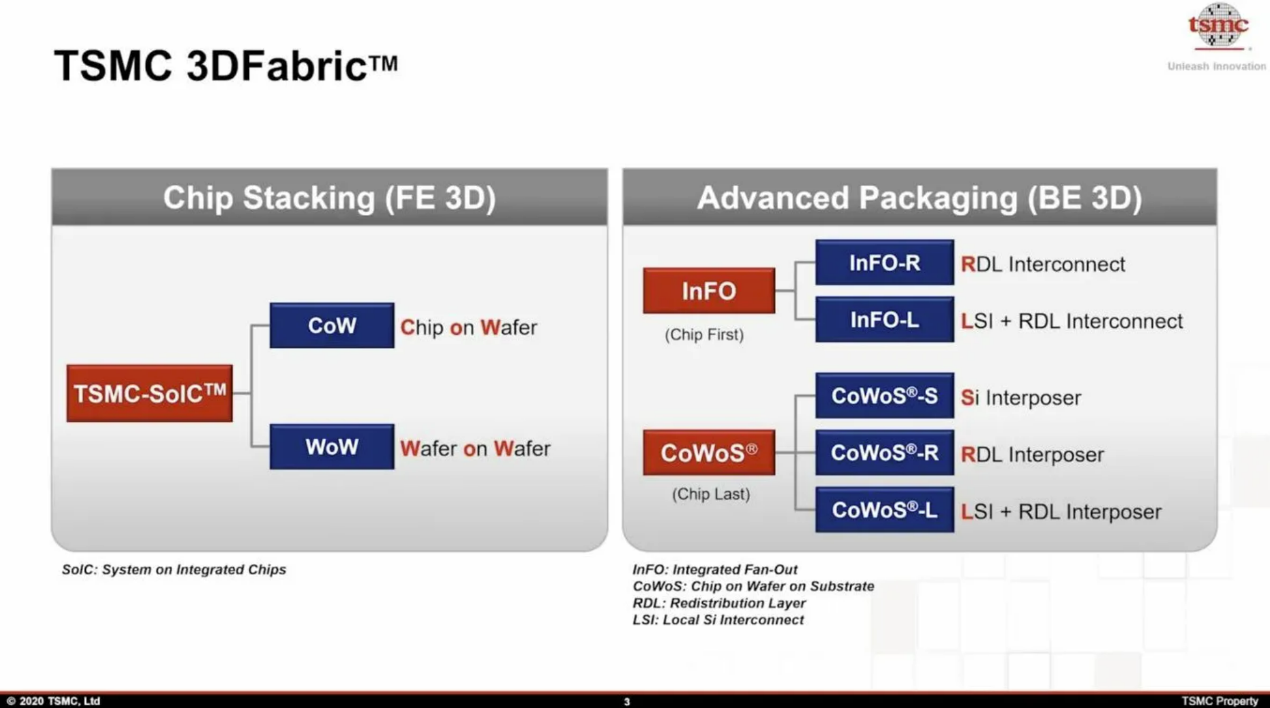

圖5，臺積電3DFabric封裝技術，來源：臺積電
這類FOWLP（Fan Out Wafer Level Packaging，扇出晶圓級封裝），日月光也有一種FoCoS（Fan out Chip on Substrate）技術相對類似。我們猜測長電的XDFOI（X-Dimensional Fan-out Integration）可能亦為其中代表。三星的同類技術方案叫做FOSiP（Fan Out System in Package）。
值得一提的是，在臺積電InFO封裝技術中，有一種InFO-LSI（Local Silicon Interconnect）——這種技術歸屬于InFO-R，如圖5所示。多個die下方有個“本地硅互聯”層。臺積電在今年4月份的International Symposium on 3D IC and Heterogeneous Integration會議上提到，蘋果M1 Ultra組合兩顆M1 Max的方法就是InFO-LSI，而不是很多人猜測的CoWoS-S。
圖6，InFO-LSI封裝技術圖示，來源：臺積電
從示意圖（圖6）來看，InFO-LSI的硅橋很像Intel EMIB（Embedded Multi-die Interconnect Bridge）。但實際上EMIB的成本還是更低：這種方案是把連接多個die的互聯硅橋（silicon bridge）放進基板腔里面。EMIB方案從2018年就開始部分量產了，目前已經要進入大規模應用階段。這一代EMIB的連接間距為55μm，預計第二代、第三代的值會降到45μm和40μm。臺積電InFO-LSI的bump pitch間距會更小（25μm）。
InFO-LSI和EMIB于基板材料和制造工藝都是不同的。日月光可做類比的技術是FOEB，但FOEB和在基板上“挖”個槽的方法又不大一樣；而且RDL層是玻璃基板材料。日月光在宣傳中會將FOEB與EMIB作比較，其優勢似乎在于布線密度，但成本會略高些。
臺積電更為人所知的2.5D封裝技術是CoWoS。其中CoWoS-R和CoWoS-L可與InFO-R和InFO-L對應。從工藝流程來看，其不同之處在于，InFO為“Chip First”工藝，也就是先放芯片，然后再構建RDL層；CoWoS則先搭RDL，然后再放芯片。

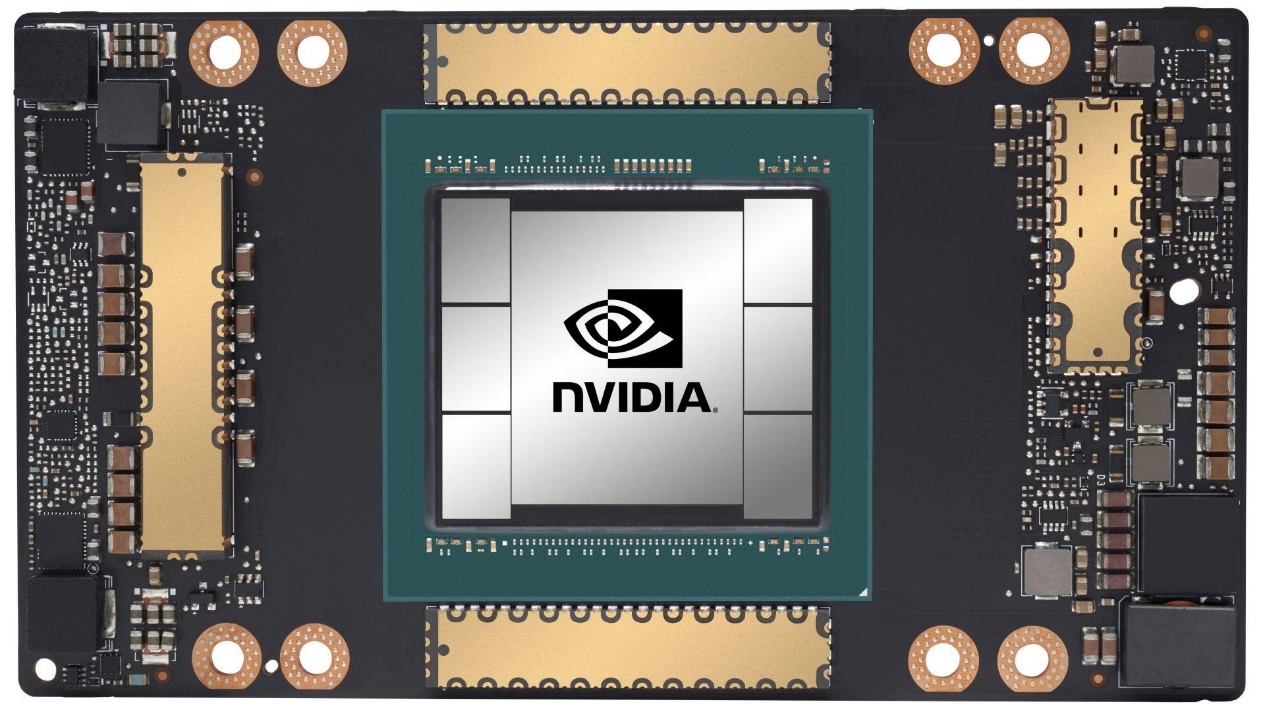

圖7，英偉達A100 GPU，來源：英偉達
CoWoS-S的知名度可能是這其中最高的，這里S就是指Silicon Interposer（硅中介）。通常die以倒裝的方式封裝在一片無源晶圓（硅中介）之上，硅中介里面會有各種線路連接。我們介紹2.5D封裝時，通常都以這樣的硅中介為模板——包括本文上半部分的分析。而且CoWoS-S也的確廣泛存在于現有的HPC芯片產品中，比如英偉達的數據中心GPU（圖7）。大部分用HBM內存的芯片通常都考慮用CoWoS封裝方案。
值得一提的是，CoWoS-S所用的硅中介技術還在進化，主要體現在其可承載的chiplet總面積變得越來越大。此前我們撰文提到過，最新一代CoWoS-S5的硅中介尺寸達到了2500mm²，三倍于reticle limit面積，如此可容納更多的chiplet于同一個封裝內。
三星有一種叫做I-Cube的技術比較類似于CoWoS-S，百度AI芯片似乎就應用了I-Cube。
說完靠后端的2.5D封裝，最后聊聊更受人矚目的前端3D堆疊技術。其實die的3D堆疊也不算新鮮，畢竟存儲器領域，3D堆疊已經是很常見的技術了。比如長江存儲的Xtacking技術，疊了128層TLC和QLC。
DRAM實際上也在應用先進3D封裝：三星、SK海力士和美光針對HBM內存就應用先進封裝多年了。SK海力士的HBM3會有12層DRAM die垂直堆疊。三星針對DDR5、LPDDR5X也已經開始疊層。
將來邏輯芯片更廣泛應用的3D堆疊技術，比較受人矚目的是Intel Foveros和臺積電SoIC（System on Integrated Chips，分成CoW與WoW兩種）。
Die的3D堆疊一般是指兩片有源die，以垂直的方式疊在一起。Intel最早的3D堆疊處理器見于2020年的Lakefield CPU，初代Foveros的bump pitch為55μm。最新一代Foveros技術則將應用于面向數據中心的Ponte Vecchio——這是一顆非常復雜的數據中心GPU，其上應用了die堆疊的Foveros封裝的bump pitch已經減到了36μm。
預計從明年的14代酷睿CPU開始，民用市場會普及Foveros技術。且14代酷睿具體會應用Foveros Omni（雙向互聯，Omni-Directional Interconnect；第三代Foveros）——這種技術除了bump pitch更小（25μm），通過銅柱可以直接為上層die提供電力和信號；這種方案也允許下層die的尺寸比上層die更小，而且上下層die可有多個，提升靈活性。從實現來看，F(xiàn)overos Omni對于其TCB（熱壓接合）技術也會有更大的依賴性。
圖8，Foveros Direct，來源：Intel
而更未來向的Foveros Direct（第四代Foveros，圖8）應當會開始用hybrid bonding混合鍵合方案，采用直接的銅-銅鍵合，而不再是microbump鍵合連接，鍵合間距預計≤10μm，相比Foveros Omni有6倍密度提升（>10000 wires/mm²）。
此處hybrid bonding混合鍵合是值得一提的。這種不用bump，而是TSV銅銅直連的工藝難度相當大，相比于其他封裝方法將實現高得多的集成密度。實際上AMD已經有應用了臺積電SoIC方案的3D堆疊技術的芯片問世，AMD稱其為3D V-cache：簡單說，是將三級緩存die疊在處理器die的上面，增大了三級緩存的容量。3D V-cache已經用上了hybrid bonding鍵合方案。
此前臺積電就已經在宣傳，SoIC鍵合相比于用micro-bump連接，能夠減少35%的熱阻，以及高得多的互聯密度。三星的hybrid bonding技術名為X-Cude。另外市面上能見到出貨最多應用了hybrid bonding技術的芯片產品，是索尼的CMOS圖像傳感器：這在我們此前的圖像傳感器堆疊技術介紹里已多有涉及。
“Achronix認為先進的封裝將支持開發出更復雜的、功能更強大的和基于FPGA的產品。我們相信，未來幾代高性能FPGA將利用先進的封裝技術來加快具有新功能的產品的上市時間。”Bob在采訪中說，“半導體制造商無需重新設計整個芯片，而是可以重新設計一個較小的chiplet來添加新功能，同時使用先進的封裝保持基本芯片不變。先進的封裝技術是實現下一代高性能FPGA的關鍵。”這番話對先進封裝技術未來的發展，是可做管中一窺的。
先進封裝技術的崛起將持續提升封測環節的重要性。與此同時，如長電傳遞的信息，提升封測的價值不僅需要使前道工序和后道工序有更加緊密的聯系，更需要把設計、制造、封測有機融合在一起協同發展，這樣才能使得產業技術水平得到進一步的推廣和提升。那么傳統封測環節也就升級為“芯片成品制造”產業了。這是先進封裝技術對整個行業的影響。
