今年是Imagination的PowerVR架構誕生30周年——我們最近特別采訪了Imagination，以期了解這段頗具傳奇色彩的架構歷史。Imagination告訴我們1992年P(guān)owerVR剛剛誕生之時，公司還叫作VideoLogic——這家公司創立至今已經有37年的歷史了。

翻看GPU發展史，Imagination還真是參與到了此前圖形加速卡眾神廝殺、生態你追我趕的時代。Imagination公司的元老之一Simon Fenney（現在是Imagination的Research Fellow）前些年還在博客上回顧了1997年Imagination的PowerVR，與S3 Virge、ATI Rage，還有和3dfx之間的比較。這些名字都算相當久遠了吧。

Imagination也將參與即將于11月10日在深圳大中華交易廣場舉辦的IIC深圳（2022國際集成電路展覽會暨研討會）。屆時Imagination中國區董事長白農將在同期舉辦的全球CEO峰會上發表主題演講。IIC是由Aspencore主辦的電子產業權威交流平臺。展會設置IC設計專區、分銷與供應鏈專區、綜合展區等，集合了國際國內最頂尖的電子科技產業領袖。同期還將舉辦全球CEO峰會、全球分銷與供應鏈領袖峰會、國際工業4.0 技術與應用論壇及第24屆高效電源管理及功率器件論壇。點擊這里報名參會。

借著PowerVR 30周年之際，我們來聊聊PowerVR這些年的發展——多少也能從中窺見GPU的歷史之路。尤其Imagination格外拿手的TBDR（分塊延遲渲染），到現在應用于移動平臺的Photon光追架構，也算是GPU發展史的一支了。本系列文章會分成上下兩篇，上篇簡單回顧PowerVR這30年走過的歷史，下篇?jiǎng)t將從技術角度來剖析Imagination引以為傲的TBDR架構。

游戲機，PowerVR聲名鵲起的最初

現在大部分同學了解Imagination PowerVR應該是基于其在移動市場的表現。不過作為一個80年代就建立的企業，Imagination在建立后不久，圖形技術和市場本身也開始了井噴式的發展。最初VideoLogic在圖形、聲音加速、家庭音頻系統、視頻捕捉、視頻會議系統上都有涉足。不過1992年，公司開啟了一個新項目，也就是后來的PowerVR。

Simon Fenney也是這一時期加入的公司。他在博客中說，1992年公司開啟了一個名為Trident Project的項目。根據Simon的回憶，Martin Ashton、Tony McClaren和他三人，促成了現在PowerVR GPU的TBDR（Tile-Based Deferred Rendering）架構雛形。

Imagination在采訪中說：“第一代設備（從1992-1993年的原型到1995年左右推出的PCX1和PCX2）使用較低級別的基元（primitive），也就是無限平面（infinite plane）來進行物體建模。”“盡管無限平面基元的效率可能不錯，但問題在于業界只使用三角形（或四邊形）。”所以“第二代設備ARC1、CLX2（用于世嘉Dreamcast）和‘Neon 250’開始使用三角形渲染。”...“后來的幾代產品增加了著色器并且可以在移動設備上進行硬件圖形處理。但所有這幾代產品的共同點是底層TBDR技術。”

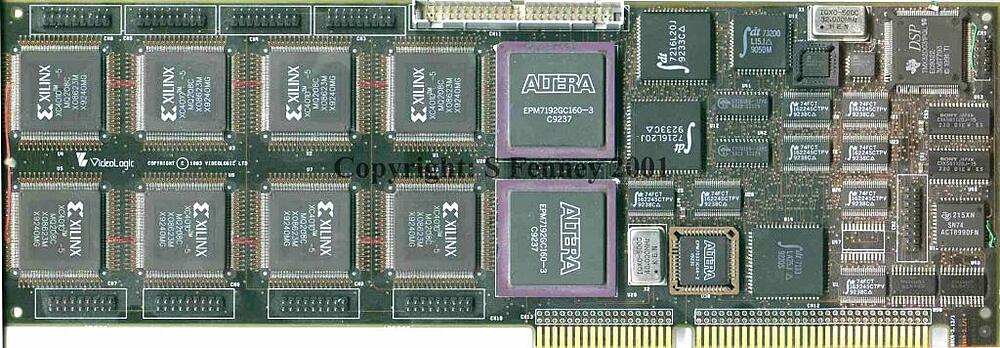

Trident FPGA板，來源：Imagination Blog

最初的FPGA原型板，被Imagination稱作是首個基于TBDR的板。這塊板曾亮相于SIGGRAPH 93。不過Simon說，最初帶著這塊板四處去宣傳的過程并不算順利，花了好大的功夫才有機會向潛在客戶做演示。起初一行人將產品定位于當時很火的街機系統。

當時VideoLogic選擇了與NEC合作，最初就有了技術授權方面的動作。PowerVR Series 1的目標市場就是街機系統。在原型產品Midas 1和2之后，真正出現在市場上的是Midas 3。

從介紹來看，Midas 3至少包含了ISP（Image Synthesis Processor）和TSP（Texture and Shading Processor）以及一顆橋接芯片。ISP可以彈性擴展，街機可以用2-4個ISP。這里可以看出當年的圖形加速卡和現在的GPU還是有很大差別的。Midas 3也應用到了PC設備上，出現在了彼時康柏（Compaq）的機器里。

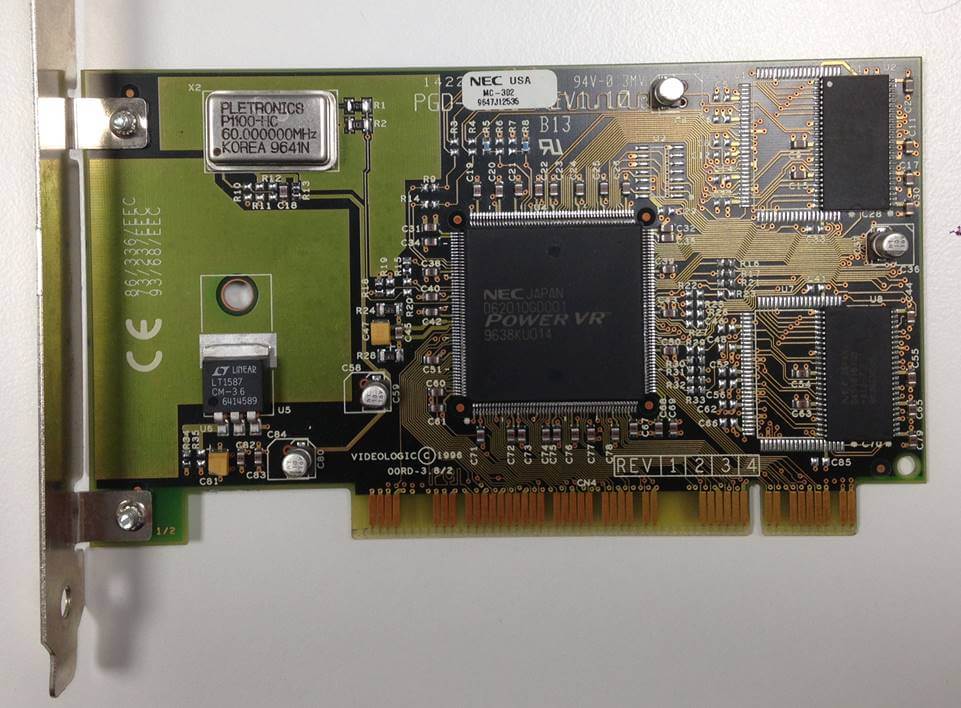

PowerVR PCX1

Imagination所說的PCX1實際上也就是Midas 4：基本是將3顆Midas 3芯片放到1顆芯片中（如圖），基于0.5μm工藝，PCI接口、64bit 4MB顯存、核心頻率60MHz。據說當年康柏希望只用1MB或2MB的RAM，VideoLogic則努力說服康柏4MB才是PCX1的最佳搭配。

后續的PCX2工藝提升到了0.35μm；其中新增了雙線性過濾（bilinear filtering），簡化了驅動工作，同時核心頻率進一步增加。據說當時采用PCX2芯片的Apocalypse 3DX顯卡在性能上超越了彼時的Voodoo。當時有報道說PowerVR Series 1的市場份額曾達到僅次于3dfx Voodoo的程度。

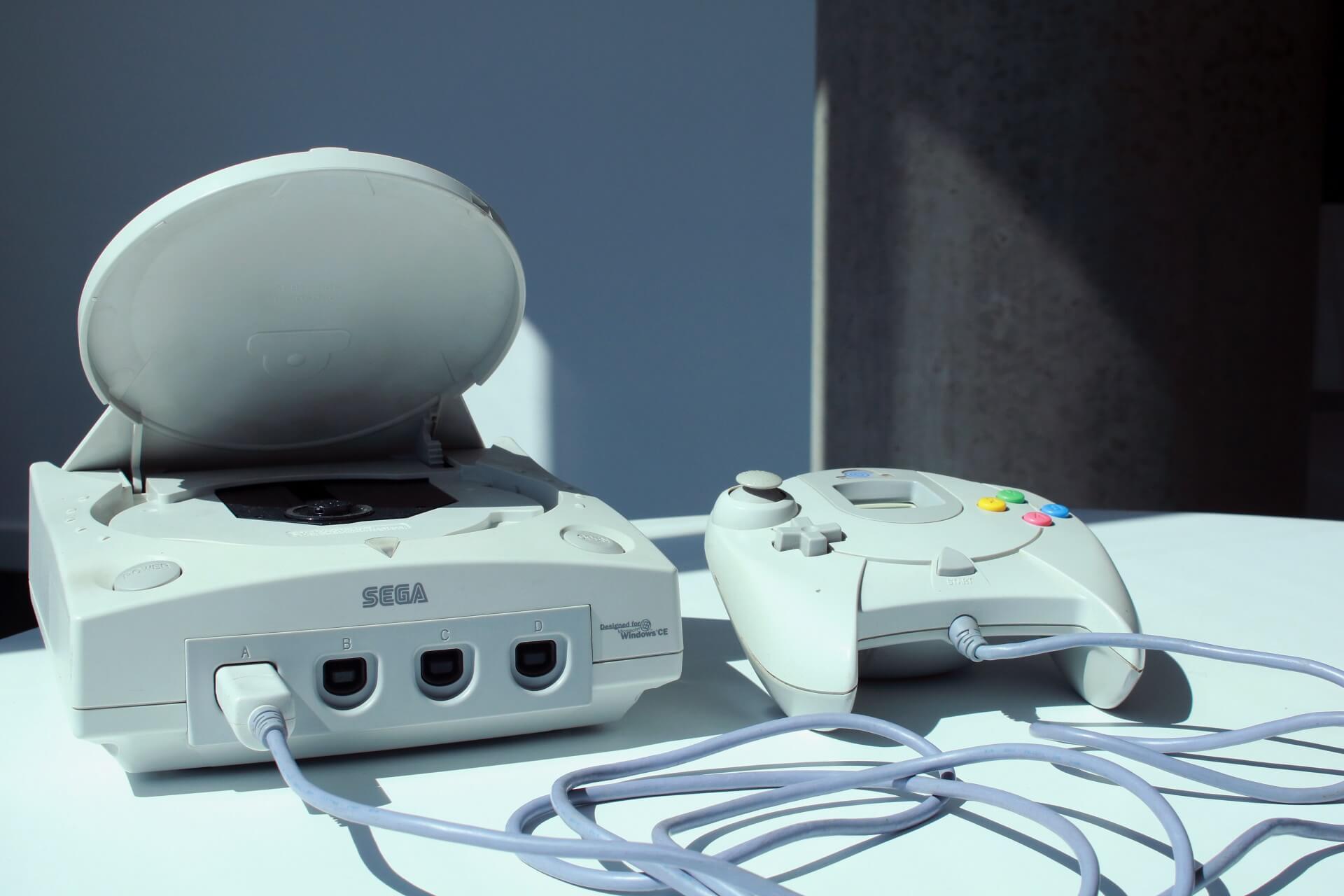

初期真正令PowerVR名聲大噪的恐怕是PowerVR Series 2進入到了世嘉的Dreamcast游戲機中（這段歷史還有3dfx、英偉達參與的愛恨情仇，有興趣的同學一定要去查一查）——也就是土星機的后繼者，發布于1998年底；同期PowerVR Series 2也進入到了世嘉Naomi街機中。

這代產品也是和NEC合作的。憑借著這代產品，到1999年NEC光是出貨給世嘉的PowerVR Series 2芯片就超過了100萬。從可循的資料來看，DC游戲機的出貨量超過了1000萬臺。

改名Imagination，與移動設備圖形計算現代化

對前期的VideoLogic而言，1999 年P(guān)owerVR還迎來了ST（意法半導體）這個大客戶，當時ST面向PC的圖形與視頻加速卡就是采用Imagination的PowerVR Series 3，代號叫Kryo。這代產品支持DX6、EMBM（environment bump map），只不過并不支持當時崛起的硬件T&L（tranform, clipping, and lighting）。值得一提的是，得益于TBDR架構，Kyro的核心面積很小、發熱也低，所用晶體管數量遠低于同期競品。

另外這一年的一個大事件是，公司正式改名為Imagination Technologies：也不光是改名，在策略上同時轉向了專注在IP授權方向。根據Imagination的說法，是要在街機、家用游戲主機、PC等市場之外，持續做擴展，所以選擇了將注意力集中到IP授權。

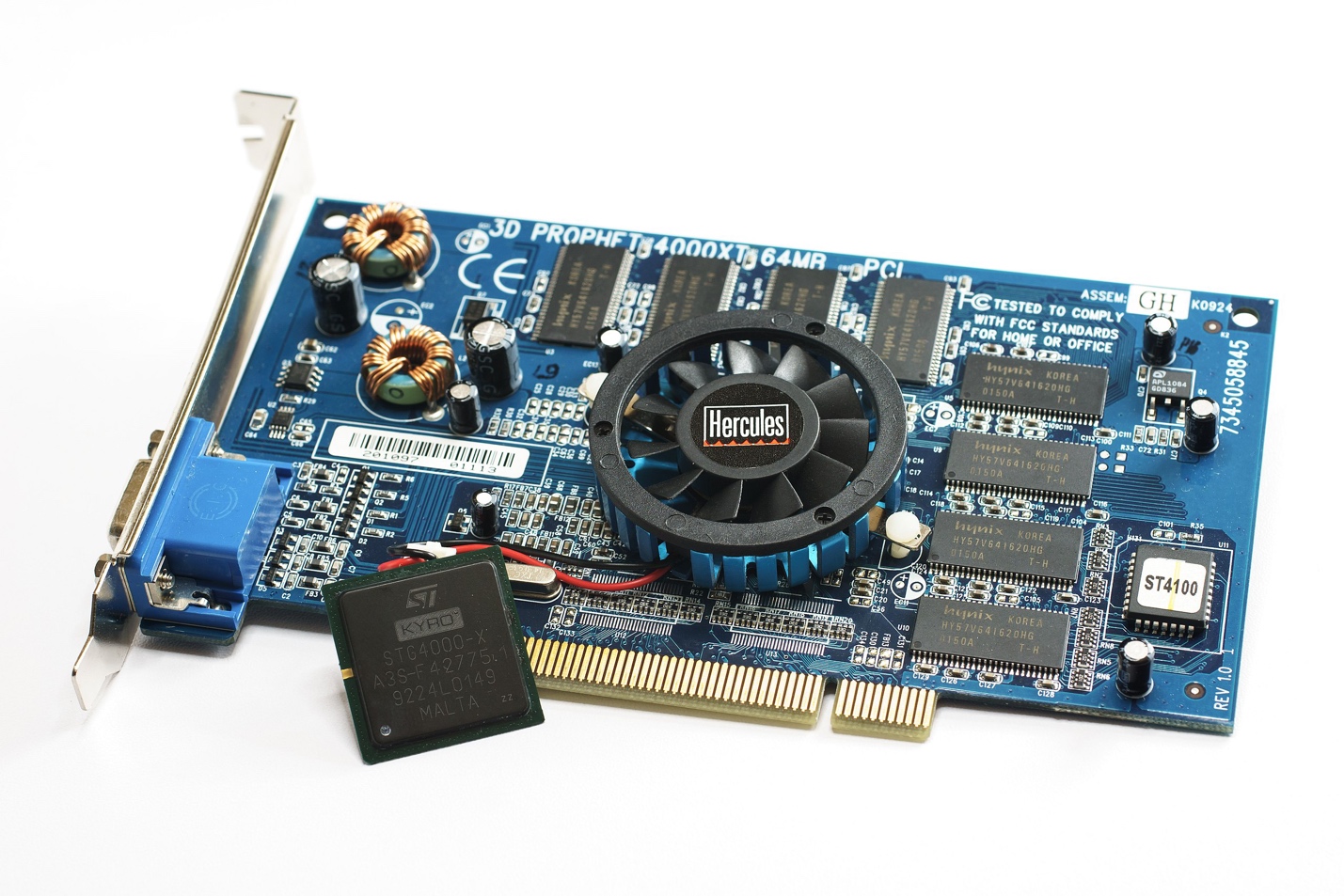

當年的Hercules 3D Prophet 4000XT顯卡，基于Kyro芯片

Imagination和ST同類型產品合作還是延續了好些年的。2001年的Kyro II有段時間在歐洲市場被稱作MX400殺手。但PowerVR也是直到計劃中的Kyro III，也就是基于PowerVR Series 4的顯卡，才正式加入了硬件T&L支持；只不過這一時期ST已經決定關閉圖形業務了，Kyro III也就未能正式問世。同期的桌面顯卡混戰局面宣告結束。

不過也是這一時期 - 2001年之后，Imagination在移動、汽車和醫療市場開始有所斬獲。PowerVR在移動圖形市場大獲成功的是PowerVR MBX；MBX以及之后的SGX（Series 5），更是讓Imagination在移動市場全面開花。當時這倆架構授權給了包括Intel、德州儀器、三星、NEC、NXP、Freescale、瑞薩、Sunplus在內的多個市場巨擘。

回顧最初進入移動市場，Imagination（90年代后期）認為當時移動設備的圖形處理能力都非常弱，PowerVR一定能夠憑借低功耗設計，在移動視覺應用上掀起新的浪潮。PowerVR MBX除了TBDR架構之外，也開始采用現在很多人應該都知道的PVRTC紋理壓縮技術——現在類似的技術似乎稀松平常了，在當時卻相當具有開創性。

實際在圖形管線的數據壓縮上，我們?cè)?a href="http://m.wojiuyaomai.com/news/202207250949.html">之前的解析文章里也提到過Imagination目前的技術方案。作為節約帶寬、提升效率的重要技術組成，Imagination此前還將渲染過程中幾乎所有數據，都做了壓縮。這其中除了PVRTC紋理壓縮（還有ASTC等）以外，還包括圖像壓縮IMGIC（接替了此前的PVRIC），和幾何壓縮PVRGC。當然這就是后話了，尤其IMGIC是近代架構更新中才引入的。

2005年P(guān)owerVR SGX架構問世，首個SGX核心面向的就是主流、高性能移動圖形計算，特性方面能夠全面滿足OpenGL ES 2.0 shader需求；這代產品也隨之引入了PowerVR視頻編解碼IP。

于是這一時期前后，Imagination GPU相繼出現在了蘋果iPhone、諾基亞N96、索愛P1、摩托羅拉刀鋒等明星手機產品中。另外對Imagination而言，頗具標志性意義的一件事情也在于到2012年，SGX架構(Series 5XT）進駐索尼游戲掌機PS Vita——算是睽違多年的市場，Imagination對此還是頗為津津樂道的。

另外2007年iPhone開始采用PowerVR架構GPU，不僅是對Imagination，對整個移動圖形技術市場而言都具備相當價值——開發者生態自此開始大舉建立，手機上的3D游戲逐步崛起。與此同時，2014年SGX架構中的Series 5XE開始下探更低功耗的產品，包括可穿戴、IoT和嵌入式應用，甚至還有類似打印機這樣的企業級設備。

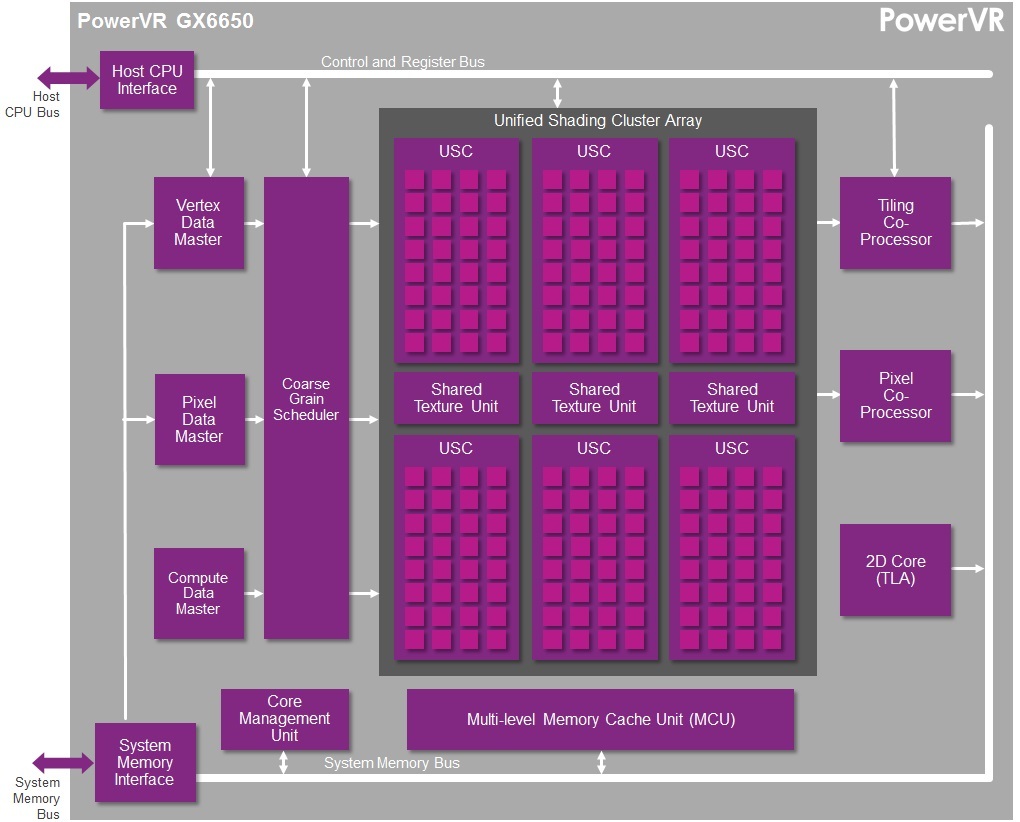

要說移動設備GPU的技術真正走入大眾視野，而不僅限在被一小撮工程師人群所知，應該是2014年Imagination主動找到了媒體，透露了有關其PowerVR Rogue架構的部分技術細節，雖然大部分內容并未闡述詳細，卻也是普羅大眾真正首次了解到原來移動GPU架構是長這樣的。

當時Imagination愿意對外公開這些資料，也是因?yàn)槟且粫r(shí)期移動GPU陷入到“核心數”競爭的怪圈，而Imagination的GPU架構決定了PowerVR在核心數方面并不占優，因此需要向市場科普GPU“核心”究竟是什么的問題。不過不可否認的是，也是從Imagination的這一市場動作開始，其他移動GPU競爭對手也紛紛以更開放的姿態公布屬于自己的架構技術與特性。

也是從PowerVR Rogue，也就是Series 6（也包含后續的Series 7，和部分Series 8/9）開始，業界開始留意到PowerVR相較同期的其他移動領域競爭對手領先幾個身位的性能和能效表現。這一時期正值iPhone 6熱賣，加上iPad Air 2的圖形性能，PowerVR Rogue還是驚艷了不少人的。似乎也是從這代產品開始，架構集齊了PVR3C三重壓縮的系統級優化。

后續PowerVR Furian架構發布，這代架構繼續提升了性能和性能密度。值得一提的是，PowerVR GPU同期開始把觸角伸展到了圖形渲染之外——這也是當代GPU廠商普遍會走的路。PowerVR同期借助對于OpenCL、Renderscript、Filterscript等的支持，在CV和AI領域發揮作用。

從Imagination提供的數據來看，2001年采用其PowerVR的產品出貨量超過1500萬；而到了2008年，其消費產品出貨量就突破了1億；2010年這個數字就再度發展至大約2.5億，2013年跨過10億大關。2017年Imagination回顧PowerVR架構25周年還提到，PowerVR產品出貨量突破40億，其市場覆蓋了電視、流媒體設備、手機、平板、手表、VR、汽車、游戲、Chromebook等。

進入另一個紀元的PowerVR

從Imagination的角度出發，自公司80年代成立至Furian架構發布，公司層面的各種操作也非常多樣，光是技術相關的收購操作就一大堆，包括Ensigma、Cross Products Limited、HelloSoft、Caustic Graphics等等。

另外在股權結構上，東家們也算得上你來我往，比如NEC上世紀曾一度持有Imagination 3.5%的股份；Intel則在2006年前后拿到Imagination約2.9%的股份，2009年Intel最高持有Imagination的股份一度高達16.02%；2008年，蘋果買下Imagination約3.6%的股份......

這些企業多少也都與PowerVR架構的發展有一些關系，只是并非本文要探討的重點。2017年9月，私募基金凱橋資本（Canyon Bridge）宣布收購Imagination。兩個月后交易就獲得通過，Imagination也從倫敦證券交易所摘牌。Imagination在博文中說，自此以后Imagination的歷史翻開了新的篇章。

從技術角度來說，PowerVR的確也是在此以后續寫了全新的架構。2019年IMG A-Series架構發布，當時我們還對新架構做了剖析。自IMG A-Series之后的架構驚人之處在于性能的大幅躍進，Imagination說A-Series相比此前的PowerVR Series 9，性能密度至多增長了250%。

這代新架構重新設計了ALU，還有HyperLane虛擬化技術以及AI Synergy。當然不變的傳統仍然在于TBDR。似乎隨A-Series的發布和性能密度的暴漲，這些也給Imagination帶來此間20年的首個桌面級GPU授權客戶。而且2020年年初，蘋果和Imagination又再度簽署了多年的授權協議。這也算是Imagination就企業層面面臨一波動蕩后的回歸。

其實在A-Series架構發布會上，Imagination就預告了B-Series、C-Series的存在和性能提升預期——當時看起來還是挺不可思議的。不過很快Imagination還真是發布了IMG B-Series。其中的BXT基于多核彈性化設計，性能提升最高達到了A-Series的4倍。

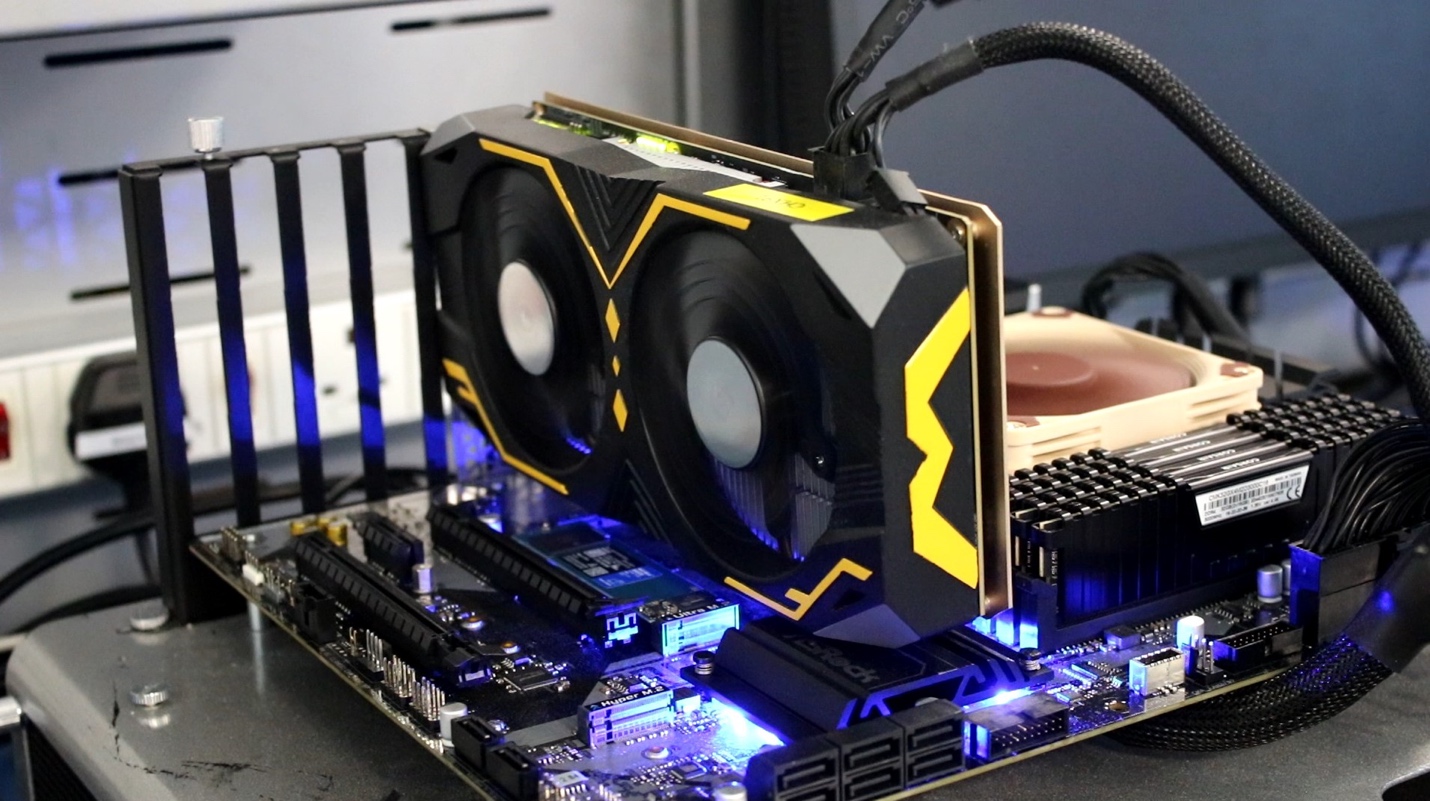

Innosilicon Fantasy 1

這一時期的重要事件是，Imagination收獲了芯動科技（Innosilicon）這個于國內眾所周知的客戶，IP應用到了芯動的Fantasy風華顯卡產品線。目前桌面級的芯動Fantasy 1風華1號和Fantasy2 風華2號顯卡均已供貨。Imagination提到該產品系列中的Type-A顯卡會采用16GB GDDR6x顯存、128bit位寬，基于BXT-32-1024提供5 TFLOPS算力；而Type-B則會采用雙芯方案，達成最多2倍的性能。

值得一提的是，B-Series也擴展出了BXS家族。這是面向汽車的IP產品，其中有一些專門的特性，比如說Tile Region Protection；據說這也是首個滿足ISO 26262安全標準的GPU IP。

PowerVR近代史上十分重要的一件事還在于2021年底發布的IMG C-Series架構。PowerVR Photon光線追蹤架構部分應用到了C-Series GPU IP上。就IP層面，在移動平臺做硬件級光追加速的，Imagination走得還是相當超前。就光線追蹤的技術儲備，似乎可以追蹤到2010年Imagination收購Caustic Graphics，這就是個做軟硬件實時光追圖形技術的企業。

Imagination說自家的原型光追硬件，最初是在2016年的CES展會上對外做演示的，按照Imagination宣傳的RTLS（光追等級系統）分級標準，處于Level 5（Coherent BVH processing with BVH hardware builder）。基于Photon的CXT架構的目標等級是Level 4（BVH processing with coherency sort in hardware），并完整支持業界標準的Vulkan RT光線查詢和光線管線擴展。可見在規劃上，Imagination的硬件光追實現具有相對比較長的歷史, 在性能上Imagination 猶有余力, 據介紹其產品可以達到更高RT等級。

我們知道，光線追蹤對硬件算力和功耗需求很高，于移動平臺的暴力實現也并不合理。所以PowerVR在設計上特別加入了“coherency sorting”相干性排序：這一特性會對具有相干性的光線做排序，比如某些材質反射同方向光線做分組，可以達成更高的數據復用率，提升并行ALU管線利用率。Imagination在技術白皮書中說，coherency sorting對于光線追蹤的價值，相當于TBDR對于GPU效率的價值。

C-Series中的IMG CXT被Imagination稱作現如今在能效方面最先進的光線追蹤解決方案，預計基于該架構的實際芯片產品會在2023年問世。這是一個全新的戰場，對任何市場參與者而言都如此。另外，Imagination透露不久還將有新產品發布。

實際在2017-2019年前后，Imagination曾面臨過多次企業層面的動蕩。不過在新篇章的IMG A-Series發布至今，PowerVR仍然以充滿活力的方式迎接著電子產業與圖形世界的未來。Imagination說到2022年，公司已經在汽車HMI圖形市場占據超過50%的份額，移動圖形市場占比也超過35%。

這個成績的獲得對擁有30年歷史的PowerVR架構而言還是很不容易的。畢竟兜兜轉轉的幾十年GPU發展史，多少原先的市場參與者都已經不在了。其實本文還沒怎么涉及到PowerVR計算機視覺和AI產品線。不過在動蕩期過后，PowerVR的確正以全新的面貌嘗試進駐更多萬物互聯的市場。本文的下篇，我們會著重描繪Imagination長期以來引以為傲的TBDR技術。
