眾所周知，現今消費電子設備內建的”磁鐵”數量越來越多，例如磁吸筆、無線充電線圈、喇叭、音圈馬達(VCM)…等等。這些具備磁性的組件，對電子羅盤而言會成為相當大的干擾源，導致產生原點飄移的狀況，當原點飄移過大至超出量程，指向功能將會失效。
消費者是否曾在打開智能手機上的地圖功能進行導航時，一時之間不曉得該走哪個方向？或是在導航系統運作下反而繞了遠路？甚至將車輛行駛進荒山野嶺？這些問題很可能都與電子羅盤有關，手機中的電子羅盤(或稱磁力計、地磁)能為導航系統提供指向功能。專注于磁感測產品研發的愛盛科技(iSentek)，近期開發出一款全新大量程電子羅盤，可在一般電子羅盤無法運作的大磁場環境中使用，提供零件布局更大的彈性。
愛盛科技董事長賴孟煌表示，電子羅盤是利用感測地球磁力線來辨識方位(磁北)，是手機或?qū)Ш筋惿唐分胁豢苫蛉钡闹匾巧Ｄ壳霸谙M(fèi)電子設備上使用電子羅盤時常會出現需要稍等一陣子才會發揮作用，或是開啟App使用行人導航模式時，會走很多冤枉路的情況，這常常是由于外在環境或是設備本身干擾，導致準確度偏差。
眾所周知，現今消費電子設備內建的”磁鐵”數量越來越多，例如磁吸筆、無線充電線圈、喇叭、音圈馬達(VCM)…等等。這些具備磁性的組件，對電子羅盤而言會成為相當大的干擾源，導致產生原點飄移的狀況，當原點飄移過大至超出量程，指向功能將會失效。
現有方式治標不治本
為了要讓電子羅盤能夠正常運作，移動設備制造商也是傷透腦筋。賴孟煌說明，設備內部的磁鐵變多，對電子羅盤的干擾自然增加，因此擺放位置也成為設計師的一個新難題(根據圖1所示的新舊版iPhone表面磁場掃描圖，可發現加入magsafe技術后，強磁影響區域增加，電子羅盤可擺放位置明顯縮減)，然而消費電子或移動設備要求輕薄短小，在沒能找到最佳擺放位置的狀態下，目前的解決方案是從主板接線到其他位置，或者是透過特殊設計抵銷磁場。但因手機里零件布置緊湊，牽一發動全身，過多的布局改動可能會顧此失彼，從而衍生其他問題。，

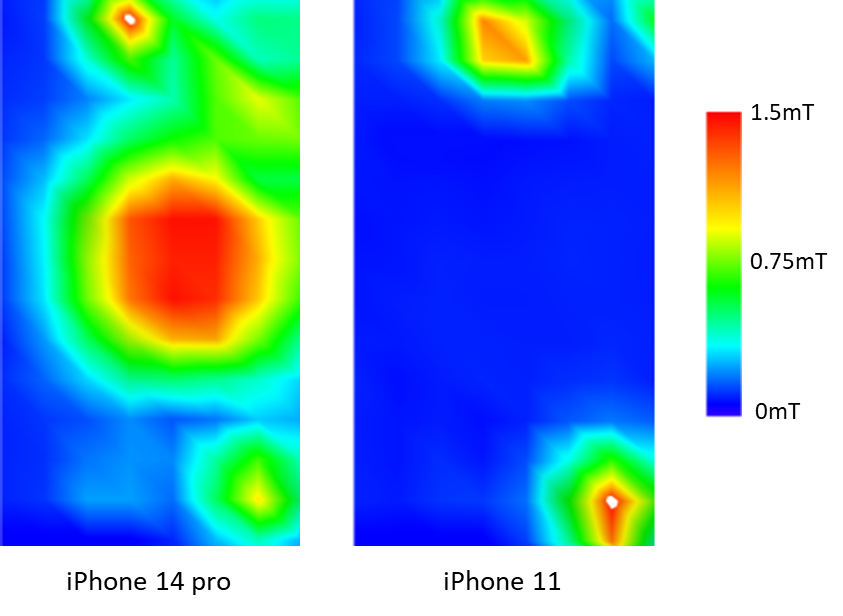

圖1：新舊版iPhone表面磁場掃描圖。
能否從其他方向找尋解決之道？賴孟煌進一步點出問題關鍵，目前的手機用電子羅盤有效的操作范圍約為3~5mT，地球磁場強度約為30~60µT，雖然仍在可操作的精準容許范圍內，但設備內部的磁鐵數量所造成的強磁干擾，會使電子羅盤無法在3~5mT的范圍內正常運作，才會導致功能出現問題。
新產品提升量程 創造更好的使用體驗
”提升電子羅盤量程，就能在強磁場環境維持正常操作”，賴孟煌強調道。愛盛科技新研發出的IST8320量程可達10mT，增加了在手機中的可放置區域。”現在移動電子設備內“干凈”的位置越來越少，基于IST8320大量程特點，可減少客戶產品設計布局的煩惱，加速產品上市時間，”賴孟煌補充道。

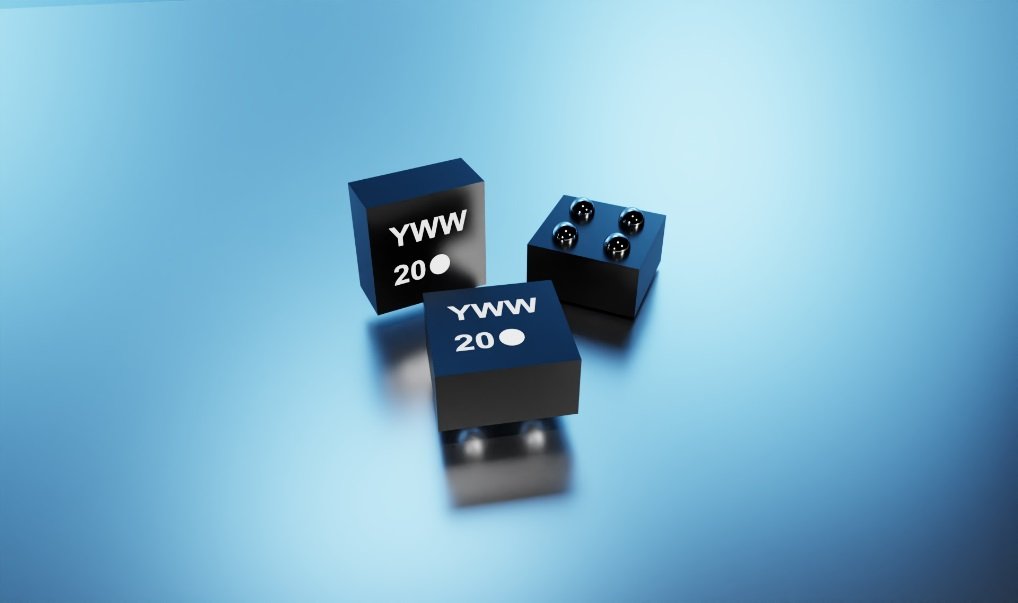

由于消費電子設備是在變動的環境下使用，IST8320在外界強磁干擾環境中雖然仍需動態校正，但因量程范圍大幅提升，功能失效的狀況不會像目前的電子羅盤如此頻繁，因此能夠帶給使用者更好的體驗。IST8320采用晶圓級芯片尺寸封裝(WLCSP)技術，目前在測試、送樣階段，大約在明年第一季度正式導入量產(MP)。賴孟煌指出，由于IST8320具備的超高動態范圍、內建先入先出(FIFO)、以及最小單芯片設計等特性，從而除了降低工程設計難度之外，還顯著提升手機性能表現，塑造出更值得用戶信賴的導航系統，也為電子羅盤規格樹立了新的標桿。

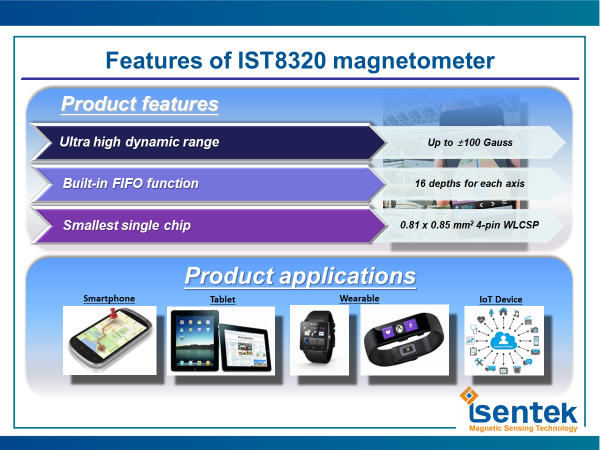

圖2：愛盛科技新一代IST8320電子羅盤功能特性。(來源：愛盛科技)
未來發展——多方進行
愛盛科技最早從無人機應用起家，憑借著磁力計的技術累積，逐漸將市場拓展到消費電子、電動車、醫療與儲能領域。隨著公司規模擴張，愛盛科技開拓多種磁感測相關產品線，包括電子羅盤、角度傳感器、位置傳感器、電流傳感器、磁開關。使用異性磁電阻((Anisotropic Magneto Resistance，AMR)、霍爾效應(Hall Effect)和隧道磁阻技術(Tunnel Magneto Resistance，TMR)、磁通門(Fluxgate)等感測技術，力求符合各種應用需求。賴孟煌指出，上述四種架構的磁感測技術各有其優缺點，也各自有其合適的應用市場。除了提供傳感器，愛盛更提供專業的設計協助，包含提供校正算法參考、磁場掃描、設計仿真以及系統布局建議等等，讓沒有磁感測相關應用基礎的客戶，可以將該解決方案更順利地導入至產品中。身為中國臺灣地區唯一專注在磁感測技術及產品的廠商，愛盛科技自然會持續根據市場所需研發新產品，并關注市場變化，讓自家技術與產品能夠不斷與時俱進。
本文為《電子工程專輯》2023年12月刊雜志文章，版權所有，禁止轉載。點擊申請免費雜志訂閱
