前言
隨著智能家電、可穿戴設備以及醫療設備的普及，高精度傳感技術的需求正快速上升。角度傳感器作為磁性傳感器的重要分支，近年在市場上的增長特別顯著。此類傳感器能將磁場變化轉換為角度信息，應用于人機界面、精密操控、位置反饋與安全機制中，對于提升設備的智能化程度與可靠性至關重要。
在傳統架構下，角度傳感器往往受限于接口單一、溫度穩定性以及安裝誤差補償能力，導致實際應用中必須依賴額外的系統設計或后端校正。以IST8216為代表的新一代產品，正通過創新的自動校正與多樣化接口設計，為消費類與醫療產品帶來新的可能性。
市場前景與挑戰
根據Yole Intelligence的研究，全球磁性傳感器市場規模預計于2030年突破80億美元，其中角度傳感器將扮演推動增長的關鍵角色。相比汽車與工業應用，消費類電子與醫療設備更注重小型化、精準度與使用穩定性，這使得對角度傳感技術的需求更為多元。
然而，角度傳感器在實際應用中仍面臨幾項挑戰：
- 安裝偏移與磁場漂移：實際應用中，傳感器的安裝位置往往難以做到完美對準，長期使用后也可能因磁場變化導致精度下降。若缺乏有效的校正機制，這些誤差將大幅影響輸出數據的可靠性。
- 通信接口限制：傳統角度傳感器多僅提供單一接口，集成至不同平臺或產品時往往受限，增加了系統設計的復雜度與成本。市場迫切需要能支持多種數字接口的解決方案，以提升應用靈活性。
這些挑戰突顯出新一代角度傳感解決方案必須在長期穩定性與多接口支持上有所突破，才能真正滿足消費類與醫療市場的需求。

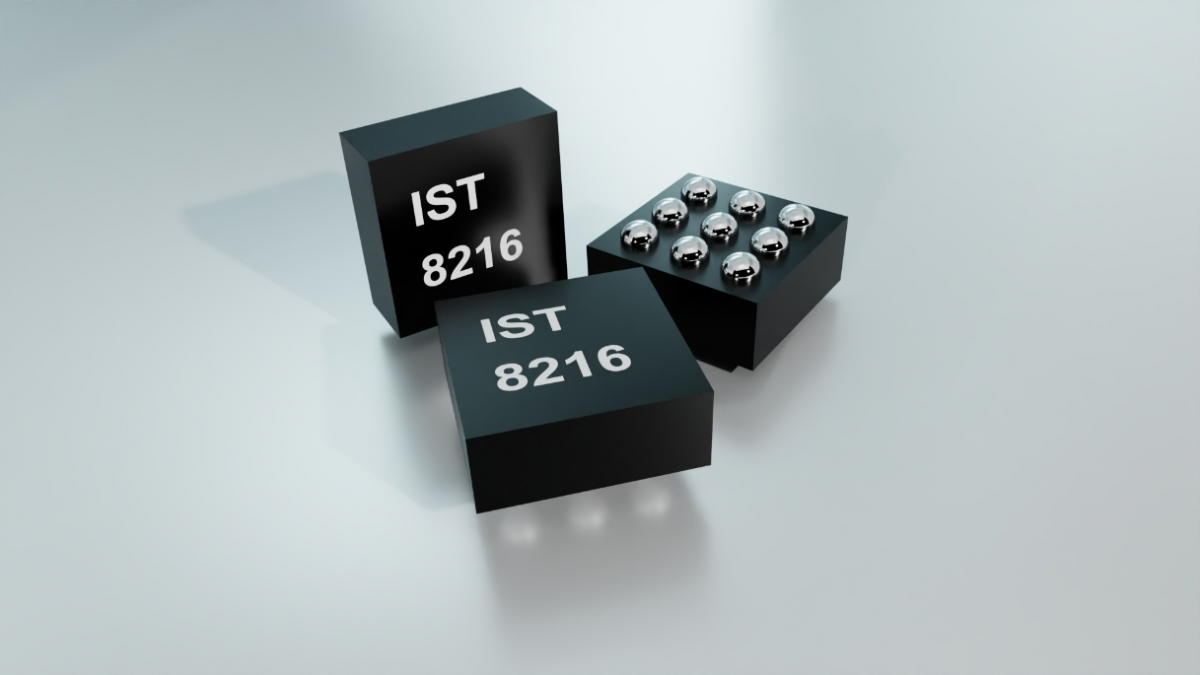

圖1：IST8216。
IST8216核心特點
iSentek推出的IST8216三軸角度傳感器，集成了高精度3D霍爾架構與數字信號處理電路，具備以下關鍵特點：
- 三軸磁場測量：內置垂直與平面霍爾元件，能同時檢測X、Y、Z三軸磁場，消除傳統單軸設計在安裝誤差下的精度損失。
- 多元數字接口：支持I²C、SPI、PWM以及ABZ編碼器輸出，提供系統集成靈活性。
- 自動角度校正：內置CORDIC Atan2算法，動態補償振幅、偏移與正交誤差，減少安裝與制造偏差的影響。
- 小型化封裝：采用WLCSP-9封裝(1.27×1.27×0.53mm)，可輕松應用于空間受限的設計中。
技術解析
1. 三軸霍爾架構
IST8216采用垂直與平面霍爾元件集成技術，可同時測量三軸磁場，提供比傳統單軸設計更高的角度準確度。通過XYZ三軸磁場的同步測量，IST8216能有效降低由于安裝誤差造成的角度偏差，適用于XY、YZ、XZ平面角度計算。
圖2：IST8216三軸傳感。
2. 動態自動校正
IST8216內置CORDIC Atan2算法與動態自動校正機制，能實時修正角度測量中最常見的三種誤差：
- 振幅誤差：由于磁場強度不均或傳感元件靈敏度差異造成的輸出不對稱，IST8216可自動調整，避免角度誤差。
- 偏移誤差：安裝位置不準確或外部磁場干擾會導致基準點偏移，IST8216可動態補償，維持正確的測量零點。
- 正交誤差：X、Y或Z軸傳感元件若存在角度偏差，將造成計算不準確。IST8216通過內置算法修正，使輸出更趨近理想正交狀態。
這些誤差補償能力，使IST8216即便在安裝環境不理想或長期使用下磁場逐漸漂移的情況下，仍能維持高精度與穩定性，顯著降低系統端的設計與維護成本。

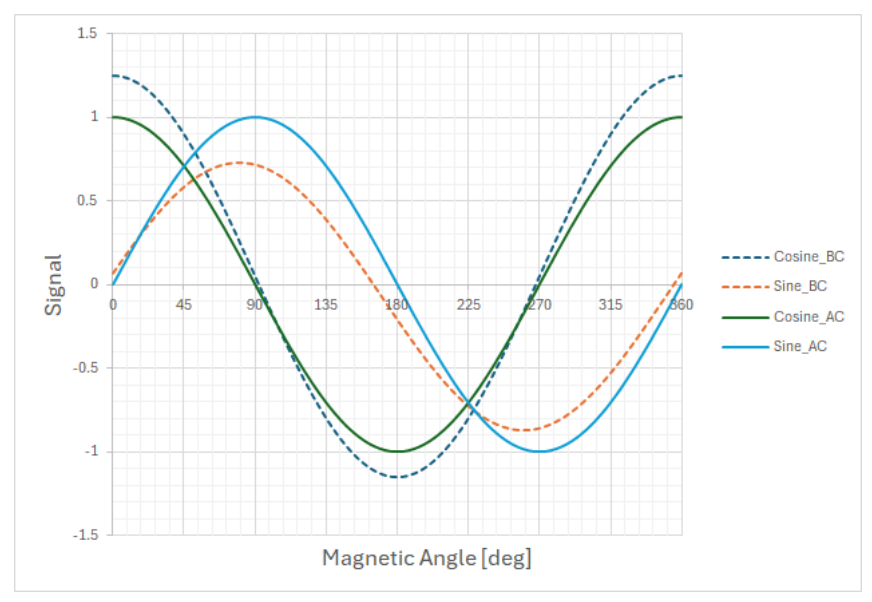

圖3：動態自動校正(BC：校正前，AC：校正后)。
3. IST8216支持多種輸出模式
- I²C/SPI：16位高分辨率角度輸出，可搭配MCU進行實時控制。
- PWM：提供12位占空比輸出，簡化MCU的數據讀取過程。
- ABZ增量編碼器：支持1至256 PPR，可直接用于電機閉環控制系統。

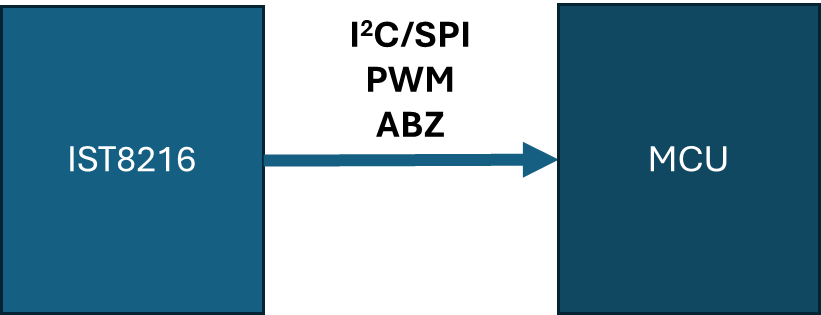

圖4：IST8216與MCU通信方式。
實際應用
IST8216的多功能特性，使其在不同領域展現應用價值：
- 磁場測量：通過高精度角度計算，IST8216能用于科學測量、教育實驗或可穿戴設備的磁場變化檢測，提供穩定可靠的數據源。
- 角度位置檢測：在智能家電旋鈕、醫療設備動作追蹤或微型電機位置反饋中，IST8216以自動校正功能確保角度輸出穩定，取代傳統機械電位器，具備耐用與免維護的優勢。
- 游戲控制器：游戲控制器與VR/AR設備需要低延遲與高反應速度。IST8216通過SPI與ABZ高速接口提供實時輸出，提升操作流暢度與沉浸體驗。
- 可編程3D霍爾開關：IST8216可通過閾值設置作為3D霍爾開關，應用于智能家電旋鈕、醫療設備安全檢測等場合，兼具角度傳感與狀態切換的雙重功能。
IST8216能穩定輸出高分辨率角度數據，并借由自動校正功能大幅減少安裝偏移誤差，提升用戶操作體驗。游戲控制器及3D控制設備依賴快速、準確的方位檢測，而IST8216憑借多接口與中斷功能，可快速響應動作變化并實現功耗控制，因而極為適用。醫療設備如病患監護與手持診斷儀，對傳感器的準確度與長期穩定性有嚴格要求，IST8216正是憑借其自動校正及抗干擾能力成為理想選擇。
結論
磁性角度傳感技術正持續拓展應用范圍，從智能家電到醫療設備，都展現出對高精度與長期穩定測量的強烈需求。IST8216通過CORDIC Atan2算法、自動校正與溫度補償設計，再加上多接口的高度集成性，提供了一個兼顧可靠性與靈活性的解決方案。
雖然未來市場仍會對角度傳感器提出更嚴苛的挑戰，例如更廣的環境規格與更低的功耗需求，但IST8216已展現出在消費類與醫療領域的強大應用潛力。隨著智能化應用不斷擴展，此類高精度磁性角度傳感器將成為推動產業持續創新的重要基礎。
