單顆容量1.33Tb，長江存儲128層3D NAND再度刷新三項業界之最

長江存儲科技有限責任公司今天宣布其128層QLC 3D NAND閃存(型號：X2-6070)研發成功。同時發布的還有128層512Gb TLC(3 bit/cell)規格閃存芯片(型號：X2-9060)，用以滿足不同應用場景的需求。目前，包括TLC和QLC在內的第一批工程樣片已經在群聯和聯蕓SSD平臺上通過驗證，測試數據顯示，預裝Win 10操作系統的聯蕓QLC SSD系統盤在開機12-15秒后即進入桌面顯示。

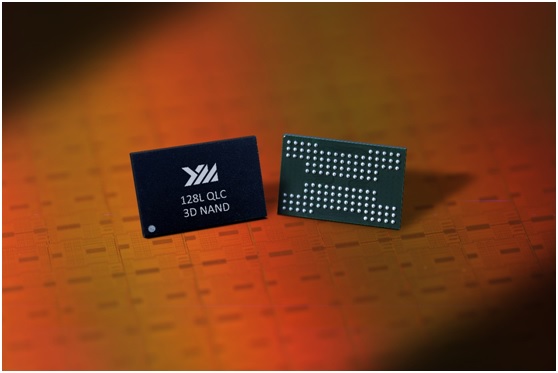

長江存儲X2-6070 128L QLC 1.33Tb 3D NAND

三項業界之最

X2-9060存儲陣列面積的利用效率超過90%(存儲陣列面積/芯片總面積)，陣列的讀寫速度(連續讀寫速度、隨機讀寫速度)和可重復擦寫次數，均面向消費級和企業級的主流市場設計。而QLC是繼TLC(3bit/cell)后3D NAND新的技術形態，具有大容量、高密度等特點，適合于讀取密集型應用。作為業內首款128層QLC規格的3D NAND閃存，X2-6070擁有業內已知型號產品中的三項之最：最高單位面積存儲密度、最高I/O傳輸速度和最高單顆NAND閃存芯片容量。

每顆X2-6070 QLC閃存芯片擁有128層三維堆棧，共有超過3,665億個有效的電荷俘獲型(Charge-Trap)存儲單元，每個存儲單元可存儲4字位的數據，共提供1.33Tb的存儲容量。打一個形象的比喻，如果將記錄數據的0或1比喻成數字世界的小“人”，一顆長江存儲128層QLC芯片相當于提供3,665億個房間，每個房間住4“人”，共可容納約14,660億“人”居住，是上一代64層單顆芯片容量的5.33倍。

得益于全新升級的Xtacking2.0架構，X2-6070和X2-9060在1.2V Vccq電壓下實現了1.6Gbps(Gigabits/s千兆位/秒)的數據傳輸速率，I/O讀寫性能更強。而將讀寫速度從533Mbps提升到1.6Gbps，長江存儲只用了大約2年的時間，業界則通常需要5年以上。同時，由于外圍電路和存儲單元分別采用獨立的制造工藝，CMOS電路可選用更先進的制程，允許加入對系統更有利的擴展功能，并在此基礎上進行定制化設計。例如這次長存的研發人員就在CMOS芯片內部設計了一些額外功能模塊，能夠幫助存儲數據系統提升數據管理的性能，從而實現與控制器系統之間更好的協同。

在發展3D NAND的過程中，相關廠商通常采用兩種不同的存儲技術：電荷俘獲技術(CTF, Charge Trap Flash)和浮柵(FG, Floating Gate)技術。長江存儲聯席首席技術官湯強對《電子工程專輯》表示，從浮柵技術轉向電荷俘獲技術目前已經成為業界趨勢，前者所擁有的數據保持性優勢正在被逐步縮小。而且相比之下，電荷俘獲技術的可制造性更好、成本更低，越來越多的公司轉向CT技術就說明了這一點，長江存儲也不例外。

由于QLC在數據讀取的延遲時間方面相對HDD更有優勢，所以那些讀取比較多，寫入比較少的應用將會成為QLC NAND重點關注的市場，例如在線會議、在線視頻、在線教育，以及1T以上傳統HDD硬盤等。根據長江存儲市場與銷售高級副總裁龔翊的估計，未來3-5年內，僅HDD市場的替代率就將達到10%。

步子會不會邁的有些大？

作為閃存行業的新人，長江存儲用短短3年時間實現了從32層到64層再到128層的跨越。這既是數千長存人汗水的凝聚，也是全球產業鏈上下游通力協作的成果。

龔翊在接受本刊專訪時表示，32層NAND產品剛剛開始量產的時候，長存與世界主要競爭對手之間的差距還比較明顯，大約落后4-5年；但到64層量產的時候，考慮到長存64層NAND密度其實相當于競爭對手的96層，所以彼此間真正的差距只有1年。而此次128層3D NAND產品的推出，不但表明長江存儲基本上已經和業界主流處于同一水平線上，而且還在三個維度上做到了業界第一。隨著Xtacking 2.0時代的到來，長江存儲有決心，有實力，有能力開創一個嶄新的商業生態，讓合作伙伴可以充分發揮自身優勢，達到互利共贏。

“未來，公司并不會將市場只局限在中國，而會是全球閃存市場。因此在合作伙伴的選擇上，無論來自國內還是海外，長存都秉持開放態度，甚至正在考慮進行Xtacking技術品牌的認證和授權，希望通過這種方式不斷地擴大生態合作伙伴的范圍。”龔翊強調。

“從64層到128層，這個跨度確實比較大，肯定是包含一定風險的。但兩個有利的條件，能夠幫助我們在實現跨越的時候?qū)L(fēng)險降到最低。”湯強說，一是Xtacking架構，能夠?qū)MOS晶圓和存儲陣列晶圓進行分開優化、分開生產、分開研發，隨著存儲密度的不斷加大，能夠很好的解決工藝復雜度和外圍電路與存儲單元之間的集成，最大程度的化解在堆疊過程中遇到的各種問題；二是上游工藝機臺設備市場在長江存儲進行128層研發的時候已經比較成熟了，設備的可用性更好。

Xtacking架構最初源自武漢新芯的CMOS圖像傳感器制造工藝，經過不斷的技術積累，被創新性地應用在NAND Flash上，逐漸形成了難度很高的鍵合架構。為了抵御未來有可能發生的知識產權糾紛，提前構建好自己的“護城河”，目前長江存儲已經有超過200項的專利積累，每年的專利申請數量有大約1000項，同時也愿意與其他廠商進行專利的交叉授權。

根據規劃，長江存儲128層NAND產品的量產時間將在今年年底到2021年上半年之間，隨著產能和良率的逐步提升，預計2021年將實現10萬片/月的產能。

湯強說出于保密原則，他暫時還不能公布下一代產品的相關信息。“在研發上，我們一直秉承開放進取的態度，并不斷努力、加快步伐以縮短與行業領先者差距。我們會在綜合考慮市場需求、競爭對手動向、工藝機臺準備程度等多重因素后，隨時進行調整。”
