一直致力于減少磷化銦(InP)中的襯底共振和地面反彈效應，基于通過晶圓級背面處理的芯片。目的是確保芯片在亞毫米波長電磁輻射和高速應用所需的頻率下穩定運行。
HEMTs應用于射頻功率和低噪聲放大器。“接地反彈”問題是指由于器件主體中寄生電容和電感的反饋，接地電位在高頻時不穩定。地面反彈會在小信號響應中產生波峰和波谷，并增加群延遲波動。通過襯底過孔或焊線將集成電路接地層連接到模塊接地電位，可以提高接地穩定性。基片共振是由射頻波長與集成電路尺寸的數量級引起的——毫米波可以在毫米芯片空腔中共振，使用晶片變薄和密集通孔結構來減少這些共振效應。

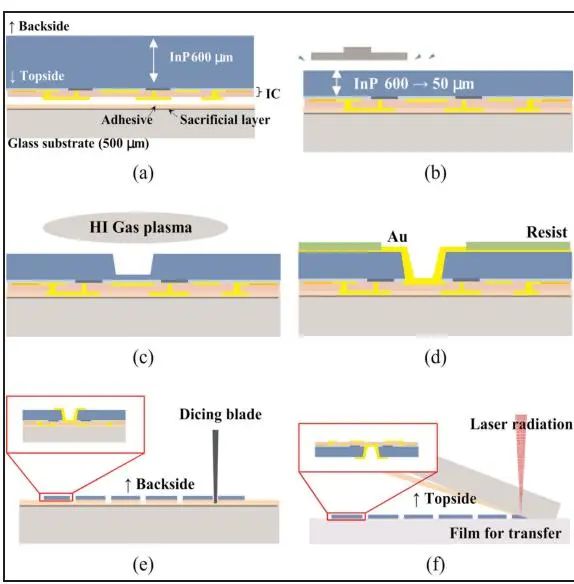

該過程由許多步驟組成(圖1)。首先，使用基于環氧樹脂的紫外光固化粘合劑，將磷化銦晶片以襯底側朝上的方式安裝在玻璃襯底上，磷化銦晶片通過研磨變薄。
最終厚度為100米或50米，較小的值用于更高頻率的性能。控制溫度以避免粘合劑降解，同時，溫度需要在150℃以上，以便在材料去除過程中有效升華鹵化磷化銦。
圖1
（圖1）在蝕刻過程中，它使用了一個間歇冷卻步驟來精確和可再現地控制襯底表面溫度，滿足嚴格的熱約束，獲得了約1.5 m/min的磷化銦蝕刻速率，具有良好的再現性和良好的襯底均勻性，利用開發的蝕刻順序，成功地制造了無殘留物的過孔，并且具有良好的形狀均勻性和尺寸可控性。
由于微負載效應，過孔底部的金為4米厚，這也影響了側壁上的材料，背面金和集成電路器件之間的電連接是通過通孔實現的。在更薄的50米厚的磷化銦晶片上實現了2.5的縱橫比(AR)通孔，而100米厚的芯片只有2個AR。
與100米厚芯片的40米相比，過孔直徑也可以減小到20米，過孔直徑實際上是錐形的，背面更寬，對于直徑為50 m的過孔，背面直徑為64 m，在兩種情況下，頂面直徑(蝕刻中過孔的底部)都略小于50 m。
根據模擬，間距為50 m的過孔足以抑制襯底共振效應。通過鋸穿磷化銦晶片和部分粘合層來切割芯片。使用1.06米紅外釔鋁石榴石(YAG)激光輻射拆卸芯片，該激光輻射透過玻璃基板并被犧牲層吸收。
粘合劑層和玻璃基板可以很容易地去除，因?yàn)闋奚鼘颖患す庹丈涮蓟恕Ｓ捎诹谆熅呀?jīng)被切割，當部分機械應力通過去除粘合劑和玻璃襯底而被釋放時，集成電路不會斷裂。因此，我們可以成功地完全獲得無裂紋的磷化銦集成電路芯片。發現激光拆除過程對磷化銦HBT性能有一些負面影響。當激光功率密度為0.31瓦/平方米(剛好高于所需的最低功率)時，拆卸前后的性能沒有下降。相比之下，0.91瓦/平方米的輻照使基極-集電極漏電流增加了四個數量級以上。InP HEMTs似乎對拆卸激光功率更為穩健——沒有退化到0.78瓦/平方米。在0.91瓦/平方米時，在1.0V偏置下，最大漏極電流略有增加。
將這一過程應用于基于磷化銦的HBT限幅放大器。這種設備可用于50Gbps級非歸零制IMDD(強度調制直接檢測)通信系統的光接收器。使用了100米厚的基板，因?yàn)榈孛娣磸椥?yīng)比共振更重要。如果沒有背面工藝，增益頻率曲線會出現約2dB的下降；在這個過程中，蘸醬被去除，從而產生平滑的曲線。與沒有背面處理的芯片的14ps相比，背面處理也給出了具有4ps變化的更一致的群延遲。
群延遲特性的平坦度有助于改善射頻信號的波形質量。這些實驗結果清楚地表明，薄化晶片和形成接地過孔對于實現具有良好接地穩定性的基于InP-HBT的限幅放大器的穩定操作是有效的。這種SMMIC被用作無線通信系統發射機中的功率放大器。與抑制接地反彈的情況不同，過孔密集地形成在整個表面上，以切斷襯底諧振，抑制諧振使器件的S21功率增益參數不會隨頻率而下降(圖2)。
圖2

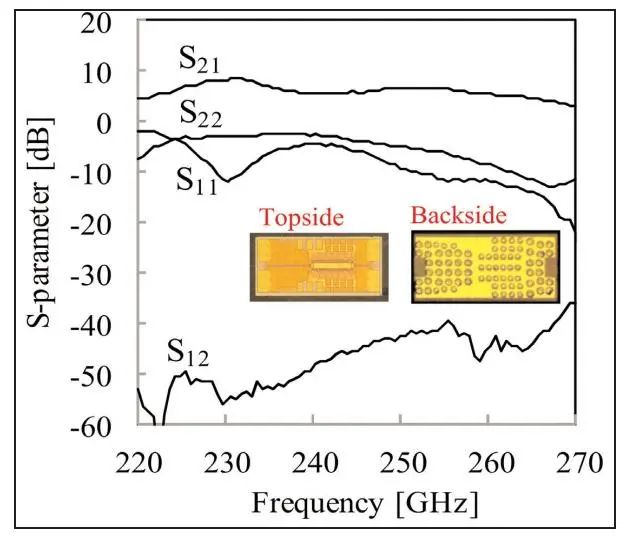

圖2制作的磷化銦-HEMT基功率放大器的s參數，基于磷化銦-HEMT的功率放大器的頂面和背面光學顯微鏡圖像，信號隔離(S12)在250GHz時低于–40dB，這要?dú)w功于通過過孔切斷輸入和輸出端口之間傳播的信號，在220千兆赫和260千兆赫之間看到穩定的放大，沒有底物共振的跡象，基于模擬提出，50米厚的密集過孔工藝可以實現高達700千兆赫的頻率，超過了Y波段(325–500千兆赫)的范圍。
