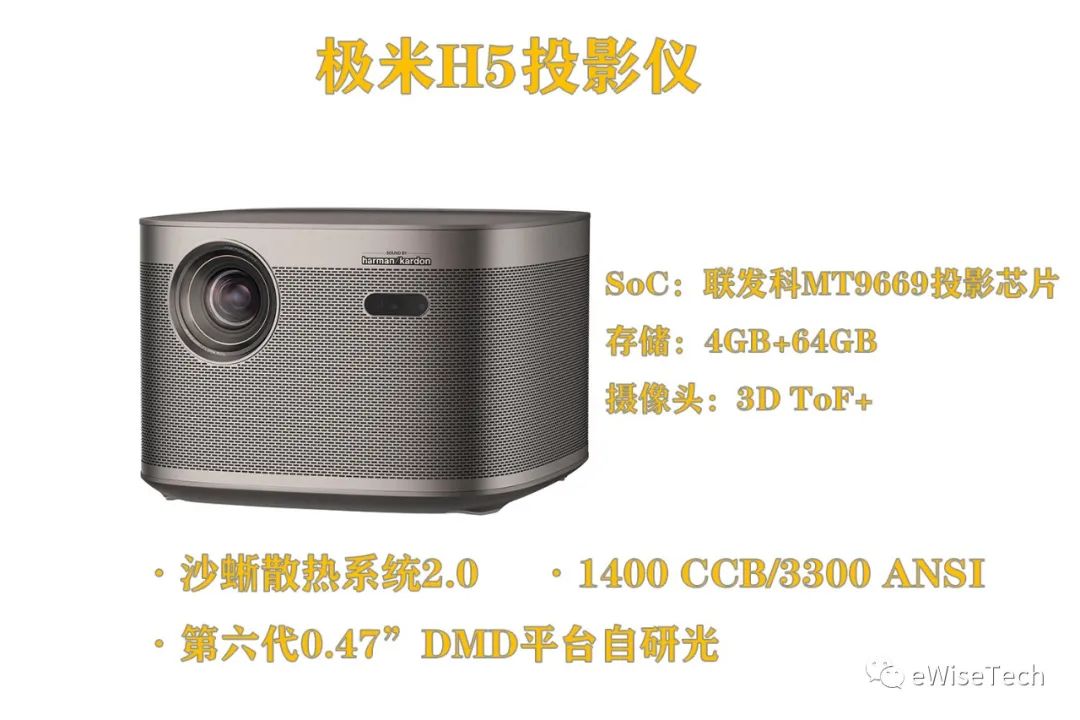

往日都是拆解手機、智能穿戴較多，今日也來拆解個不一樣的吧！大家是否開始考慮購入投影儀了，考慮是否要將電視替換為投影儀了呢？不如先來看看這篇拆解。

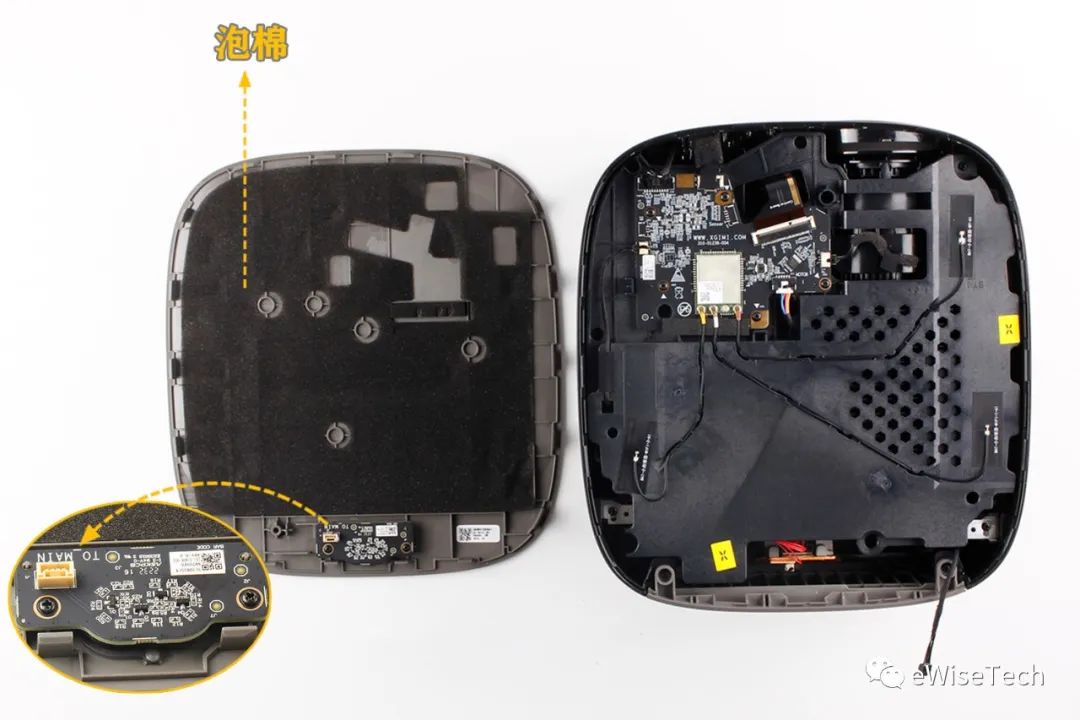

投影儀的頂蓋是由卡扣固定，并沒有固定螺絲，我們的拆解就從這里開始吧！打開頂蓋后，可以看到頂蓋上有大面積泡棉，可以起到緩沖作用。蓋板上的按鍵板是通過螺絲固定在頂蓋上。

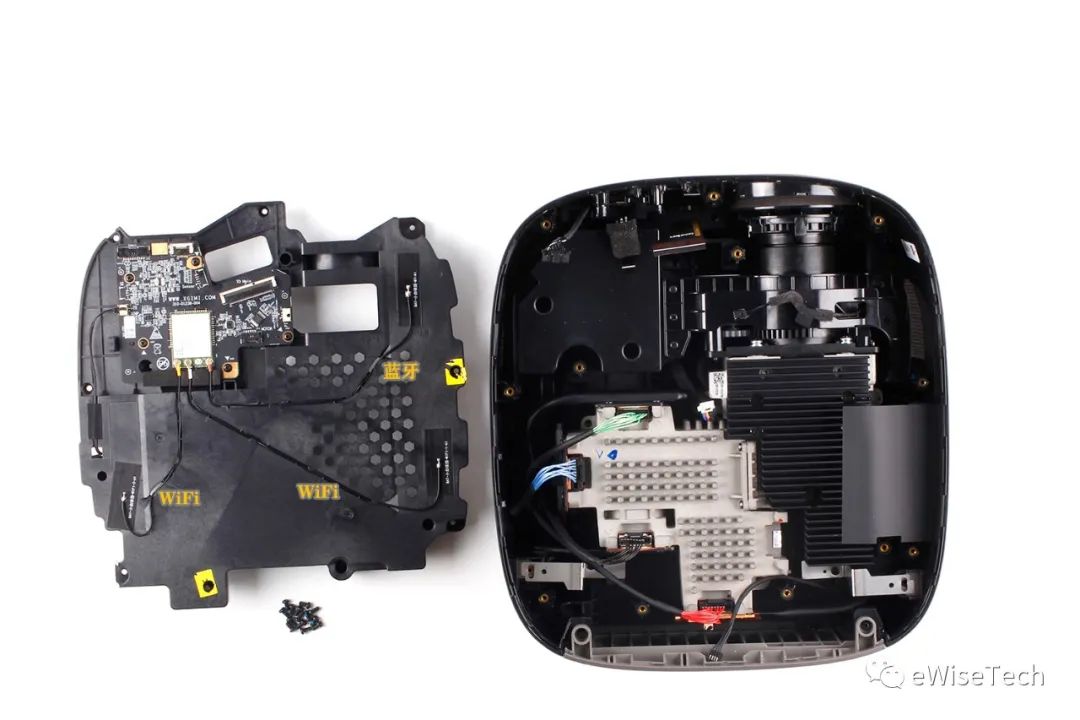

在整機上還有整塊的黑色塑料支撐架，是通過螺絲固定。支撐架上有2根WiFi和1根藍牙FPC天線，3根天線走線都卡在塑料支撐架凹槽內。拆掉塑料架后就可以看到光機模組了，整個光機占了整機的一半位置。

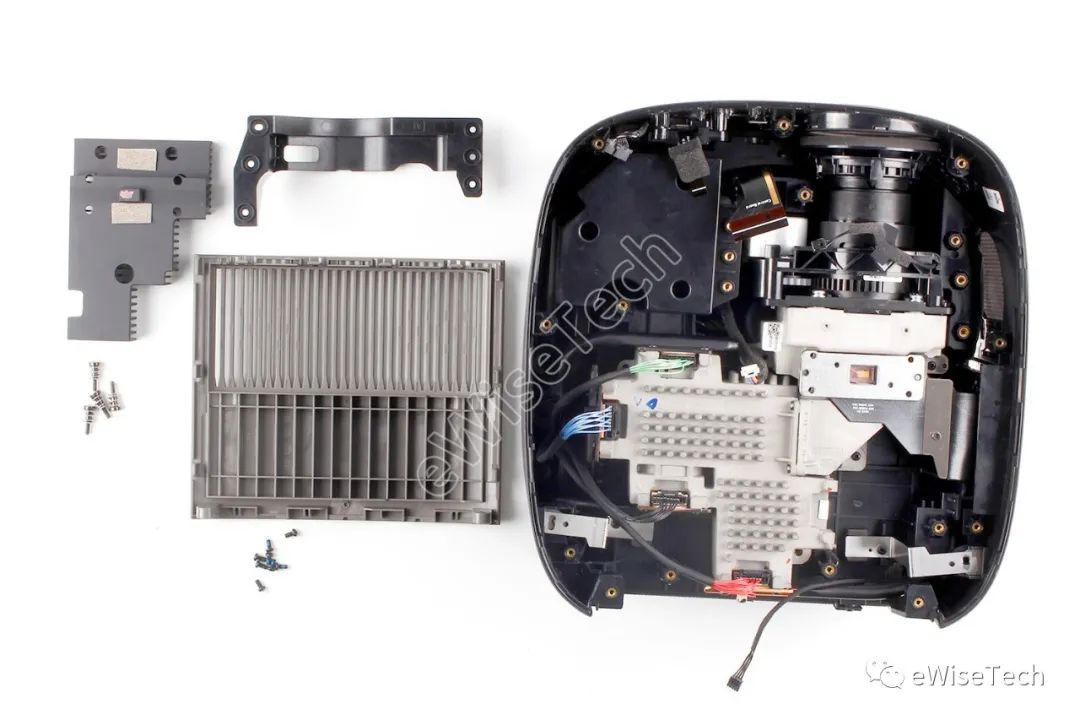

緊接著將鋁制散熱片、黑色塑料架、塑料背殼取下，這些都是通過螺絲固定。

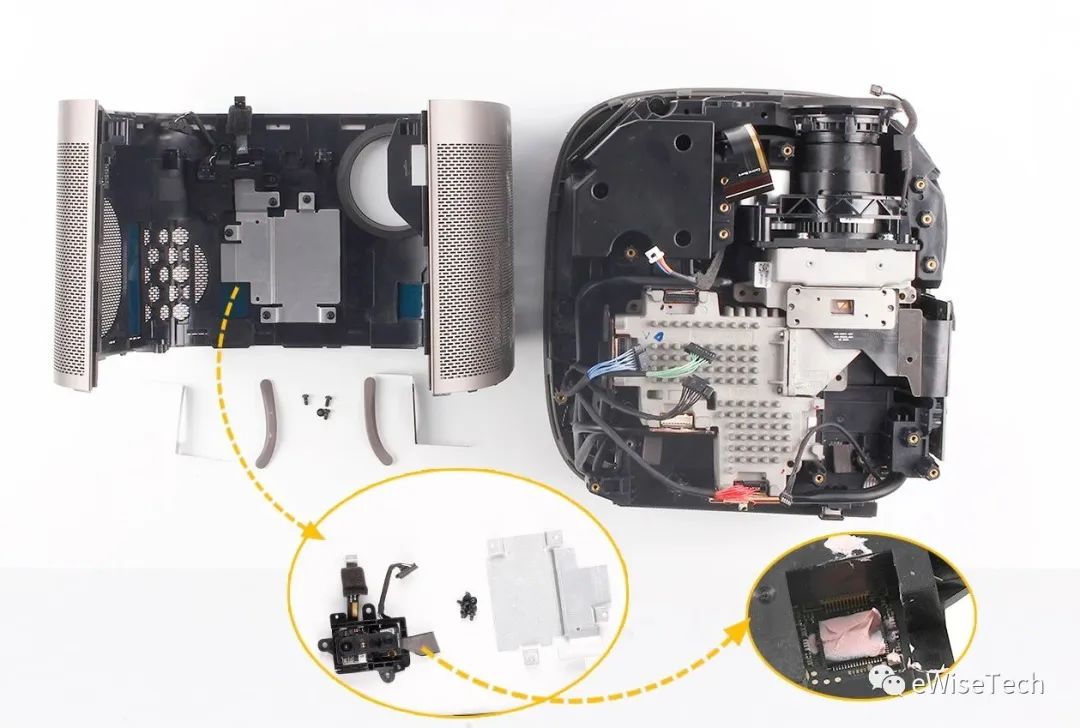

投影儀側邊的外殼是由螺絲固定，螺絲隱藏在投影儀底部的4個硅膠墊片中，不過僅是前面2個墊片下有螺絲。攝像頭模組通過螺絲固定在外殼上，攝像頭板上芯片涂有導熱硅脂。

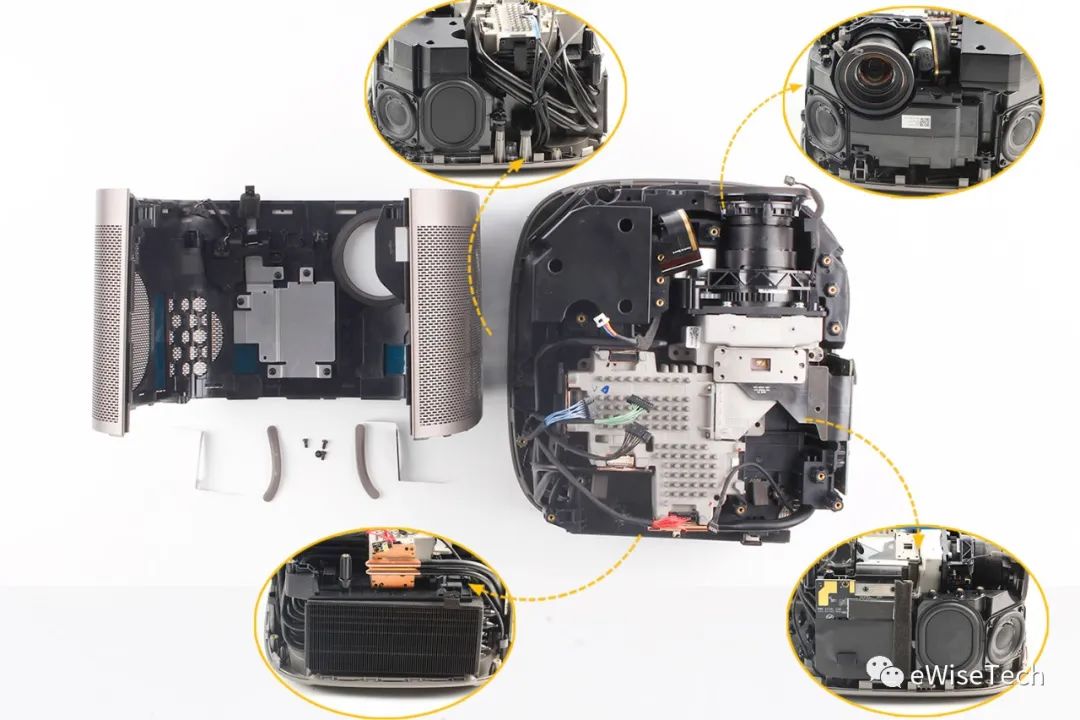

拆下外殼后便是可以看到整個投影儀四周布局了，在正面是光機鏡頭；背部則是兩塊散熱器；左側是揚聲器和振膜，內部主要布線捆綁在一起；右側是驅動板、揚聲器和振膜，驅動板上貼有黑色紙，起到一定防塵作用。

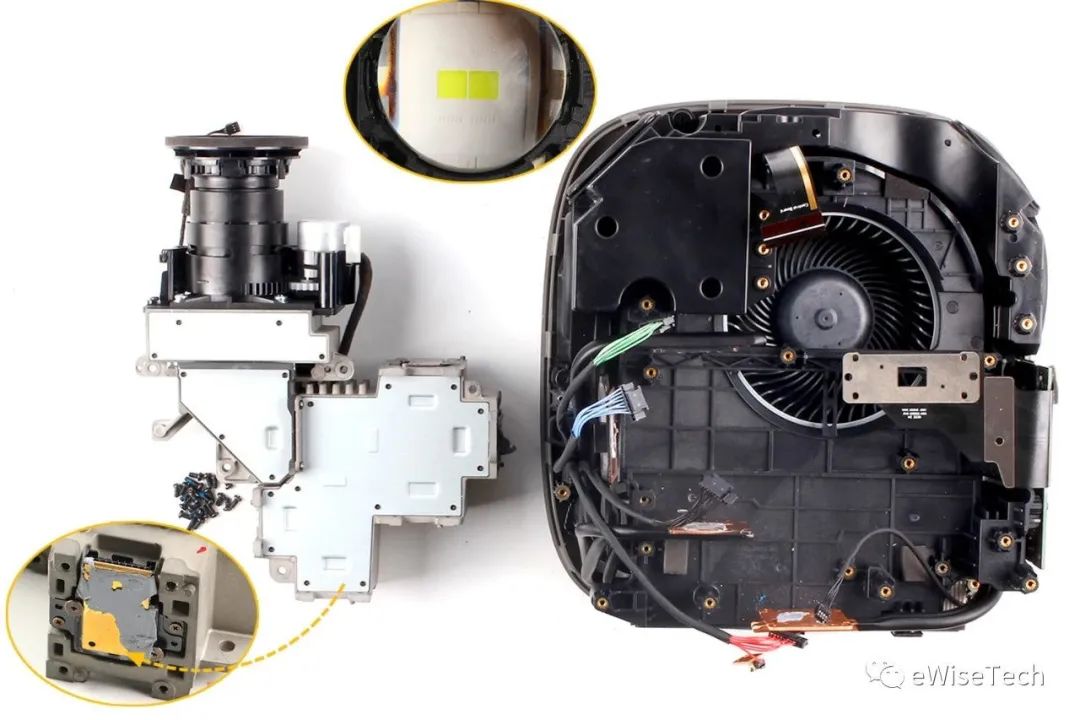

先是將光機模組取下，依然是絲固定。采用LED光源，LED光源、驅動馬達和DMD芯片通過螺絲固定在光機上，采用的R、G 、B、BP LED光源，通過螺絲固定。

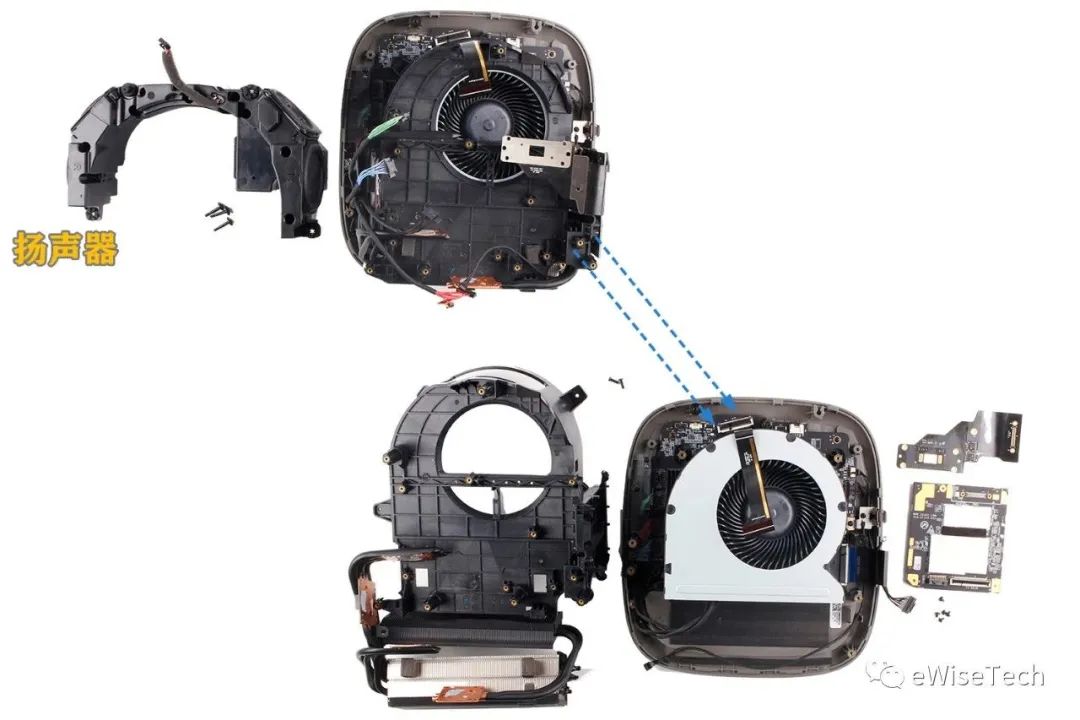

揚聲器模組通過螺絲固定，內有2個12W揚聲器。揚聲器振膜通過膠固定。黑色光機支撐架和DMD驅動板通過螺絲固定，兩塊銅管散熱器則是位于支撐架下面。

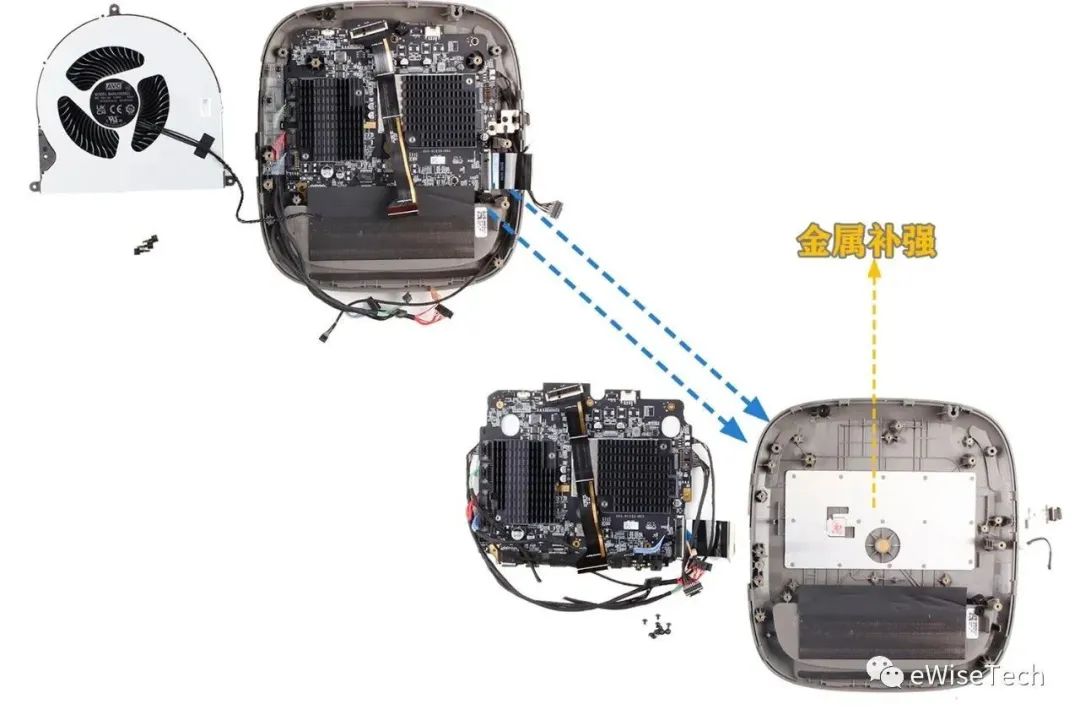

光機支撐架中間鏤空部分為風扇散熱位置，是采用AVC 12V/1.68A液壓軸承風扇，也是通過螺絲固定。拆掉風扇后就能看到主板位置了，主板位于最底層，通過螺絲固定。底殼上金屬塊做支撐補強作用。

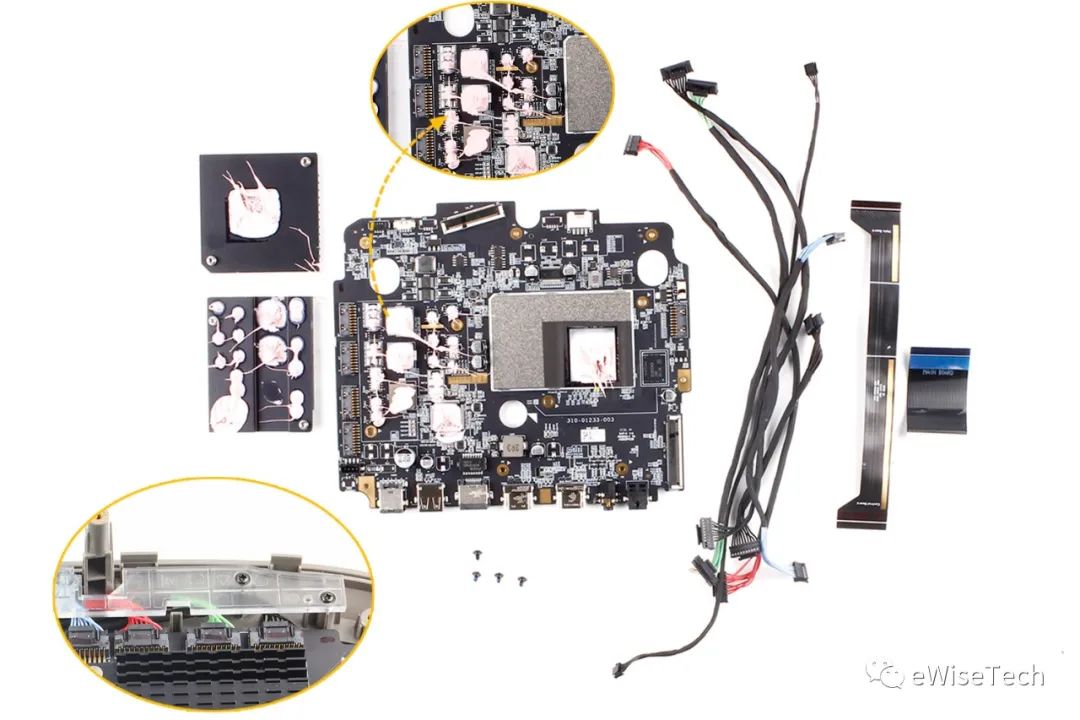

在拆解的最后取下主板上的連接線和2塊鋁制散熱片。主板連接線一部分被壓在塑料片下。2塊鋁制散熱片通過螺絲固定，上面涂有導熱硅脂，硅脂正對主板電源部分。

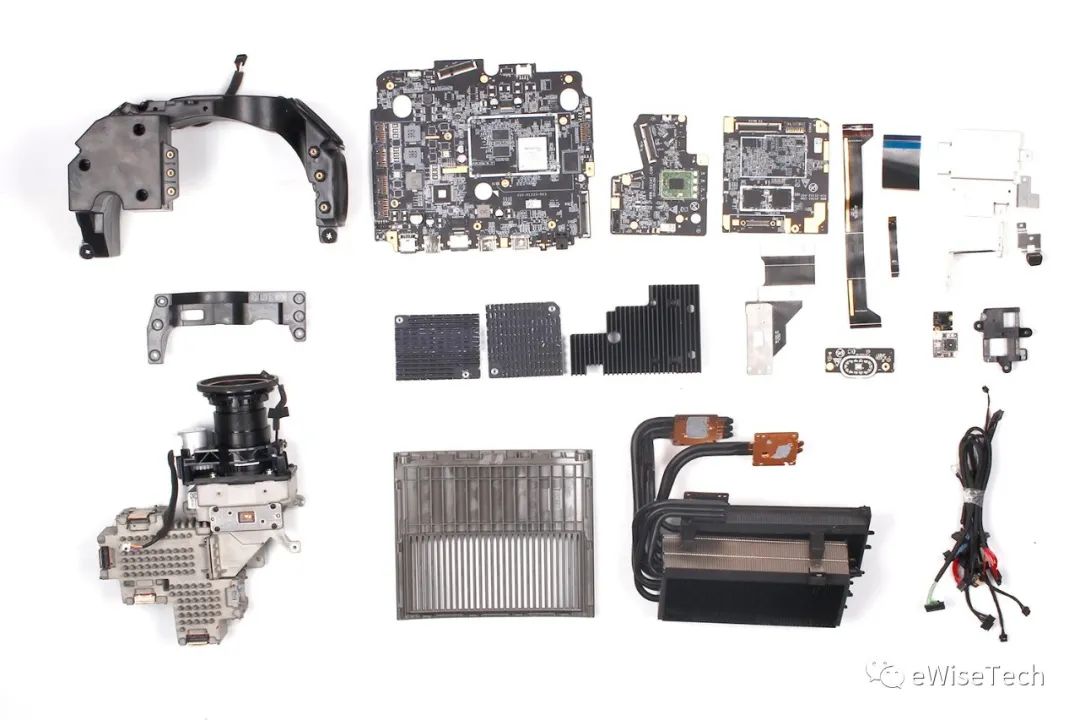

拆解總結：這臺投影儀共計采用了近150顆螺絲固定，內部的部件多采用螺絲和卡扣固定。布線方面比較整潔，主要方式為便是布線捆綁在一起、或者將布線粘貼在其他部件上，再或者就是卡在凹槽內。內部多根線采用了泡棉包裹保護。散熱方面主要由散熱風扇、2塊銅管散熱器、3塊鋁散熱片和導熱硅脂，但其散熱模塊重量占了整機的百分之三十。

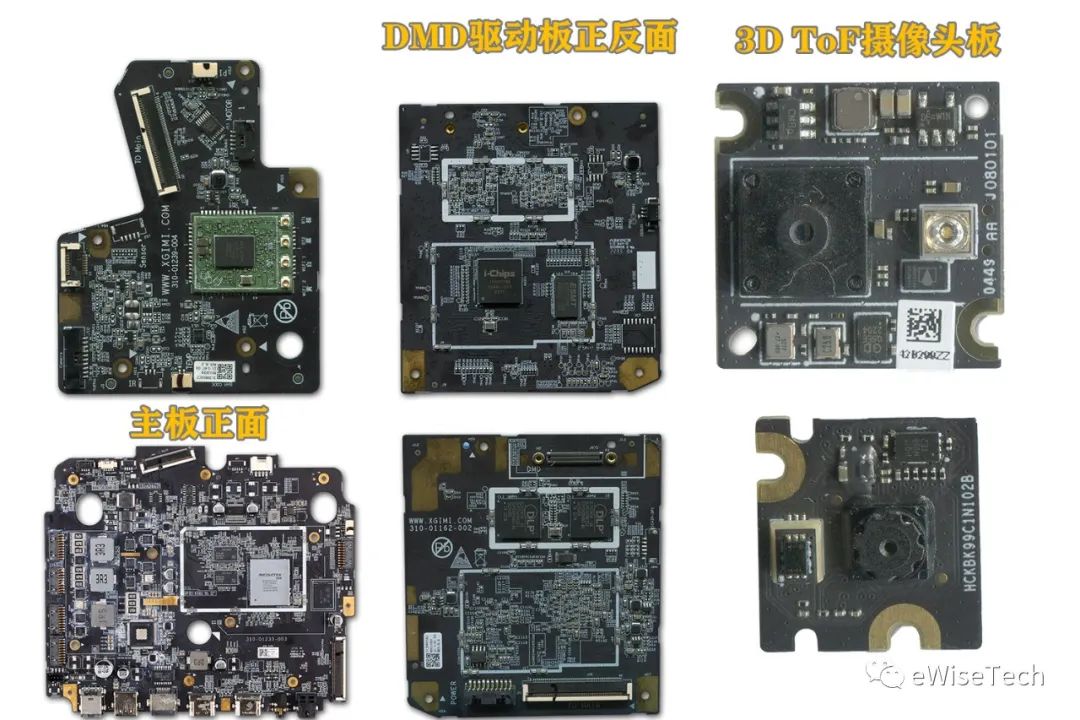

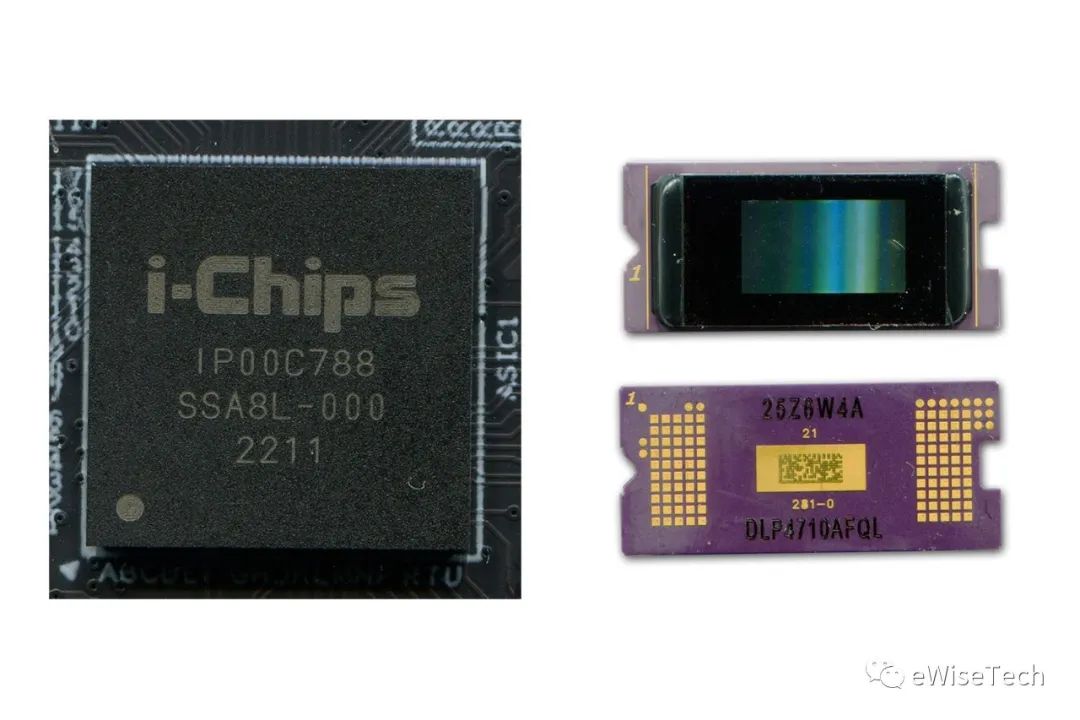

我們對內部主板上的IC也逐一分析，例如在DMD驅動板上，有i-ChipsIP00C788梯形矯正芯片，最大可支持到分辨率2048x1200輸入輸出的幾何矯正邊緣融合的LSI。以及TI DLP4710 0.47 1080p DMD芯片，這也是這款設備內成本最高的器件。
在3D ToF攝像頭板，攝像頭板上集成有環境光傳感器。
