【技術分享】電源模塊應用疑惑與解惑

在電源模塊選型應用中，曾經是否會因選用隔離電源模塊還是非隔離電源模塊而難做抉擇？本文可以讓你能快速做出判斷，選擇合理的供電方案，能夠保證系統安全平穩運行。

??電源模塊應用疑惑

客戶在電源模塊應用過程中曾經出現過這樣的應用場景，如下圖1所示，客戶選用了一個帶隔離變壓器的電源模塊，然后把輸入輸出的地連在一起使用，可以正常工作，不影響使用，但客戶考慮長久使用的可靠性進行了技術交流溝通。

??電源模塊應用解惑

客戶上面的應用就是涉及隔離和非隔離電源模塊的問題，要解決客戶的應用疑惑，首先需要對電源模塊的隔離和非隔離有所了解，下面兩個電路圖可以直觀的做出隔離和非隔離電路的辨識，圖2是隔離電路，圖3是非隔離電路。

隔離電源的特點是輸入輸出通過隔離器件隔離，輸入到輸出的能量是隔離變壓器進行傳遞，信號傳遞是通過光電耦合器；輸入輸出間沒有直接的電氣連接，存在高阻抗的隔離。隔離電源的優點是抗干擾能力強，安全性好；缺點是轉換效率低，體積大。

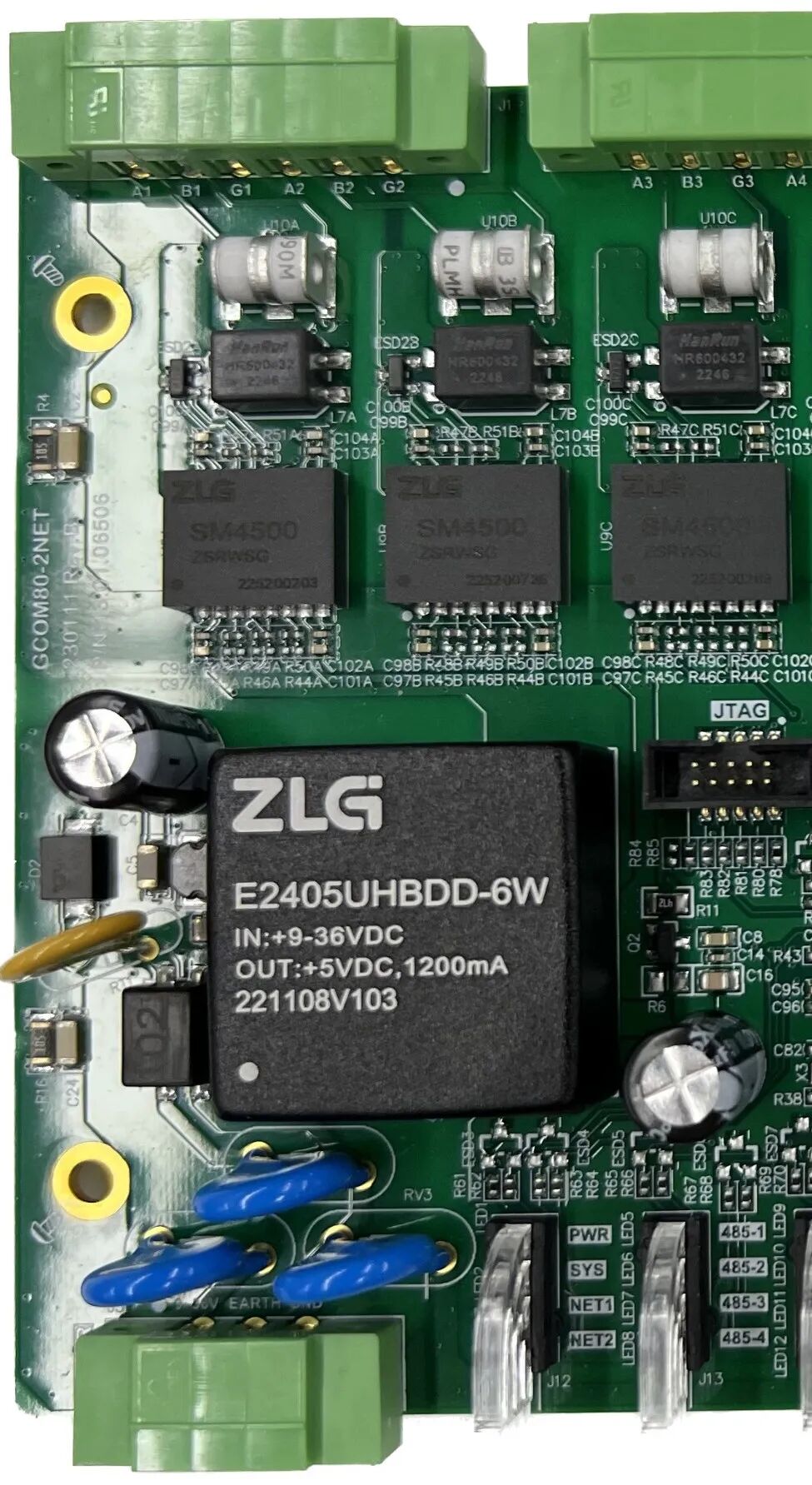

圖4 隔離電源應用圖

圖5?工控板電源模塊應用場景框圖

有些要求不高的場合，可用非隔離電源也可以用隔離電源，這種情況就要結合實際，選用最合適的方案。
