XC6206穩壓芯片

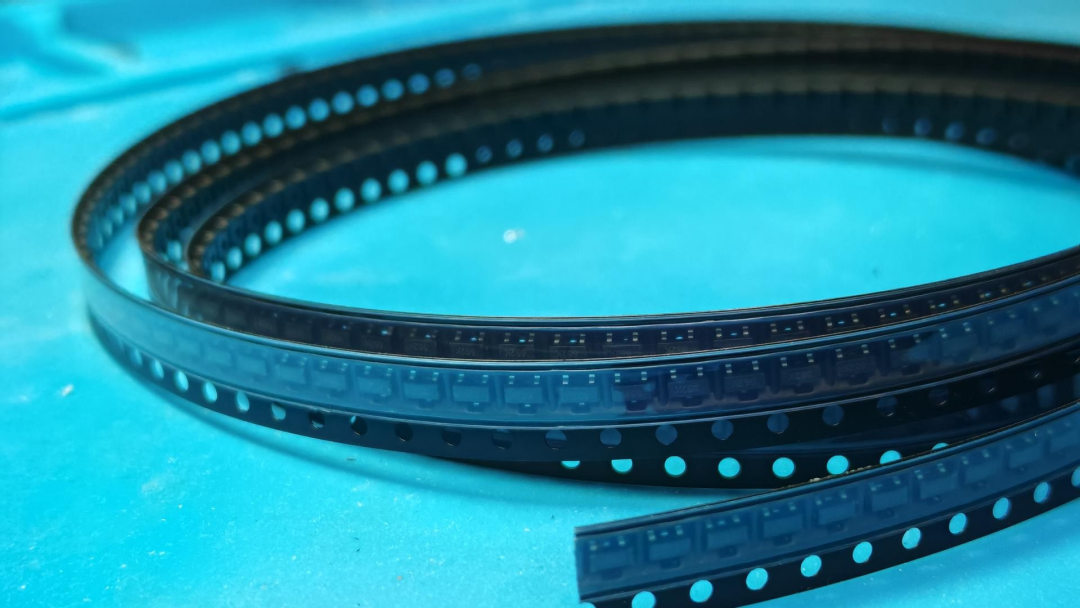

??剛剛到了我購買的 XC6206三端穩壓芯片。下面對它的性能進行初步測試。相比于普通的 1117，它具有更低的穩壓壓差。下面通過測試，得到它的一些基本特性。

二、測試電路

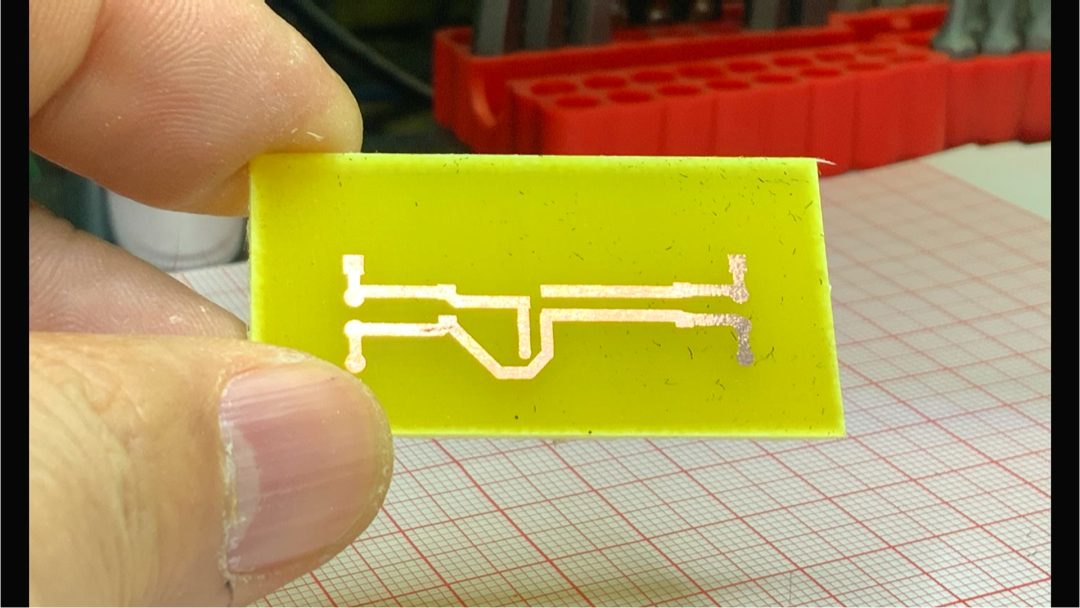

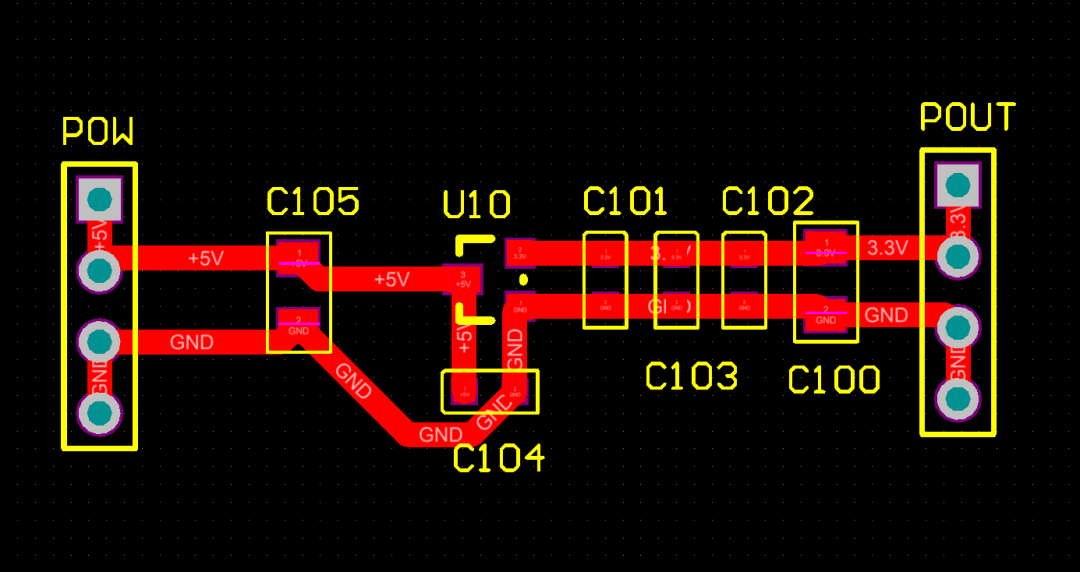

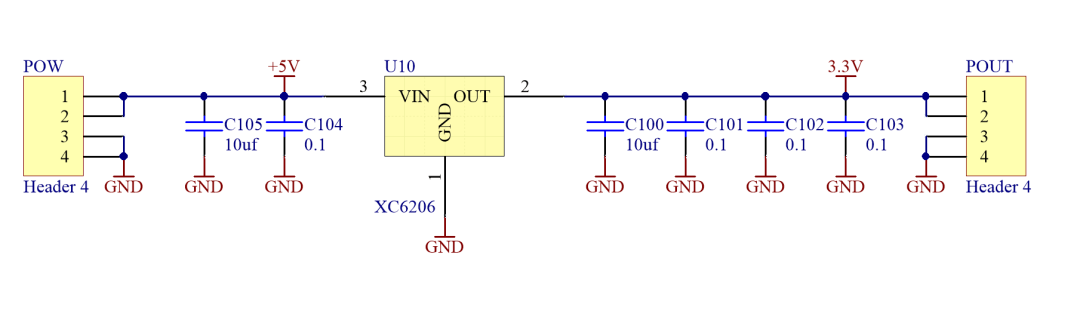

??測試電路非常簡單，在XC6206輸入和輸出增加濾波電容。通過單面板鋪設測試電路。一分鐘后的帶了四塊測試PCB。

三、測試電路

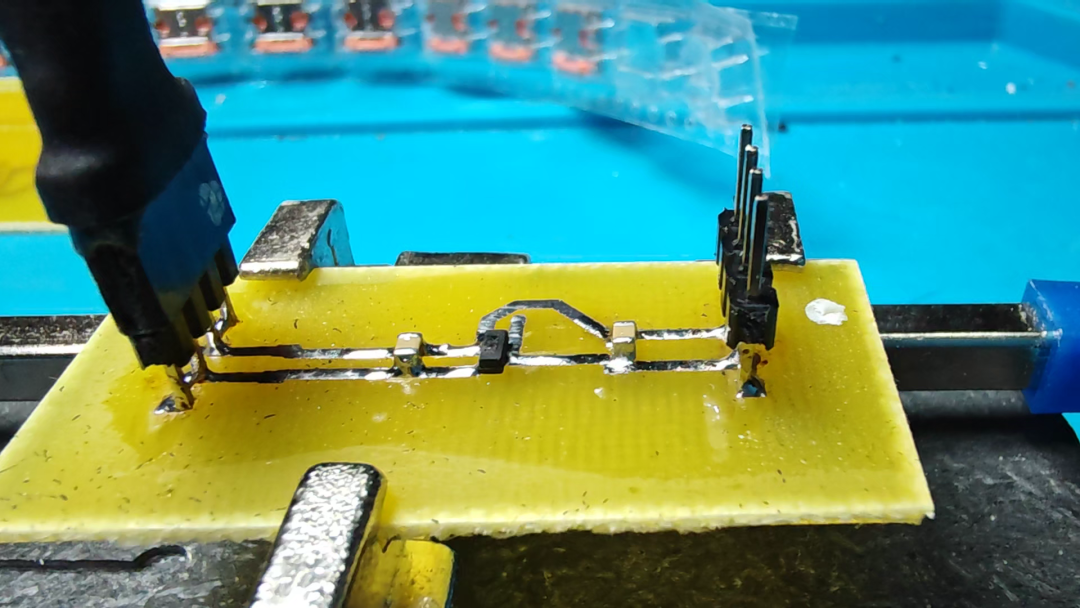

??將測試電路板焊接之后，固定在測試平臺上。在輸入端口施加5V電源，發現穩壓電源輸出電流很大，已經 1A 限流了。還看到了芯片冒煙了。在放大器下可以看到芯片表面出現燒壞的情形。經過檢查，剛才是把電路的輸入輸出弄反了。下面將芯片使用新的進行替換。確定好正確的輸入端，重新進行測試。

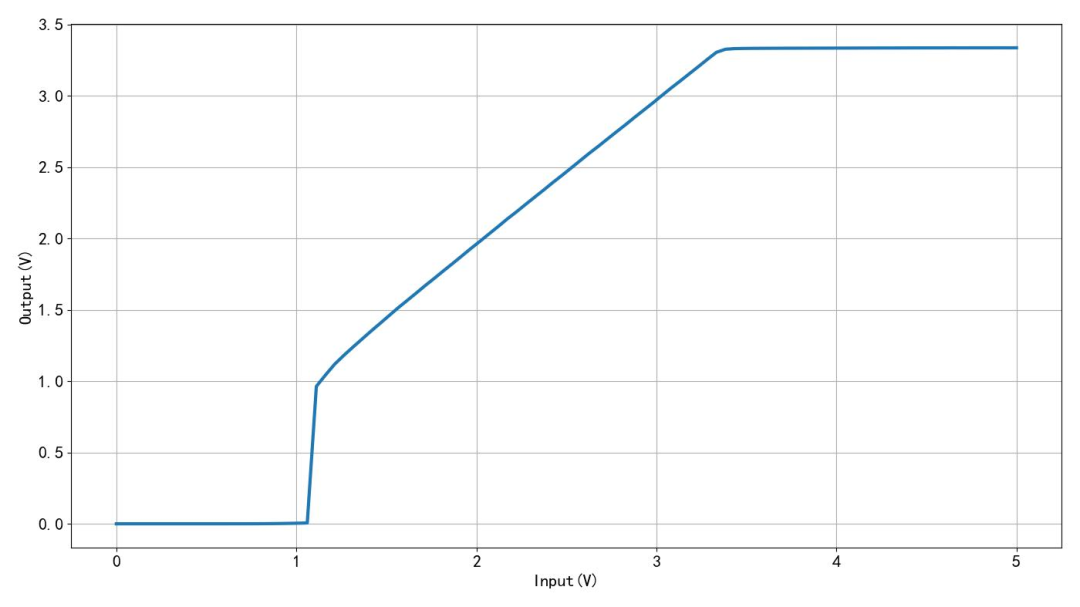

??測量輸入電壓，電壓為 5V。測量輸出電壓，電壓為3.34V。這個結果滿足XC6206輸出特性。

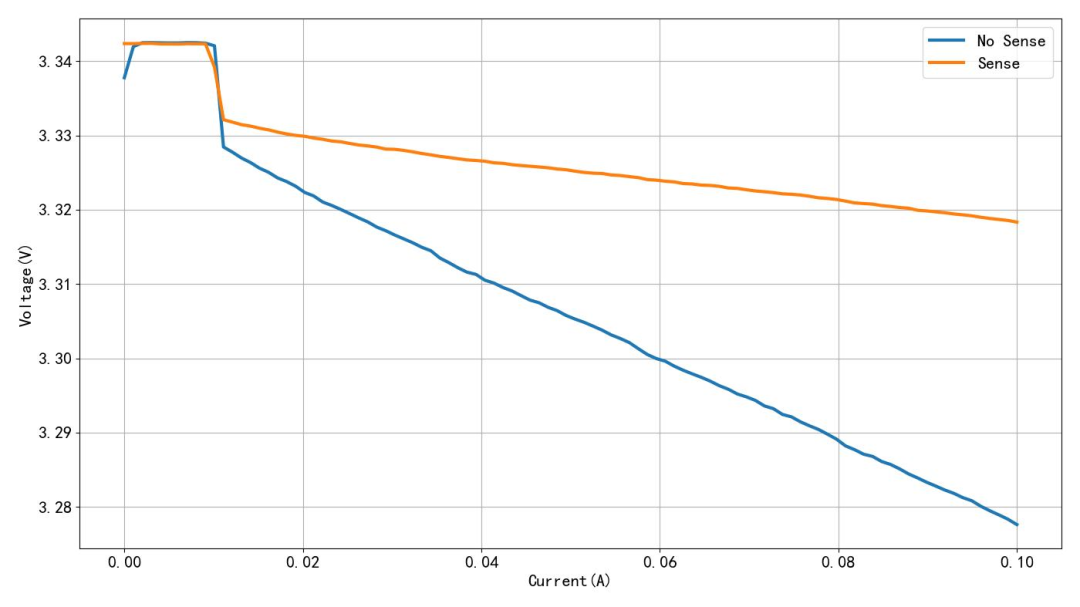

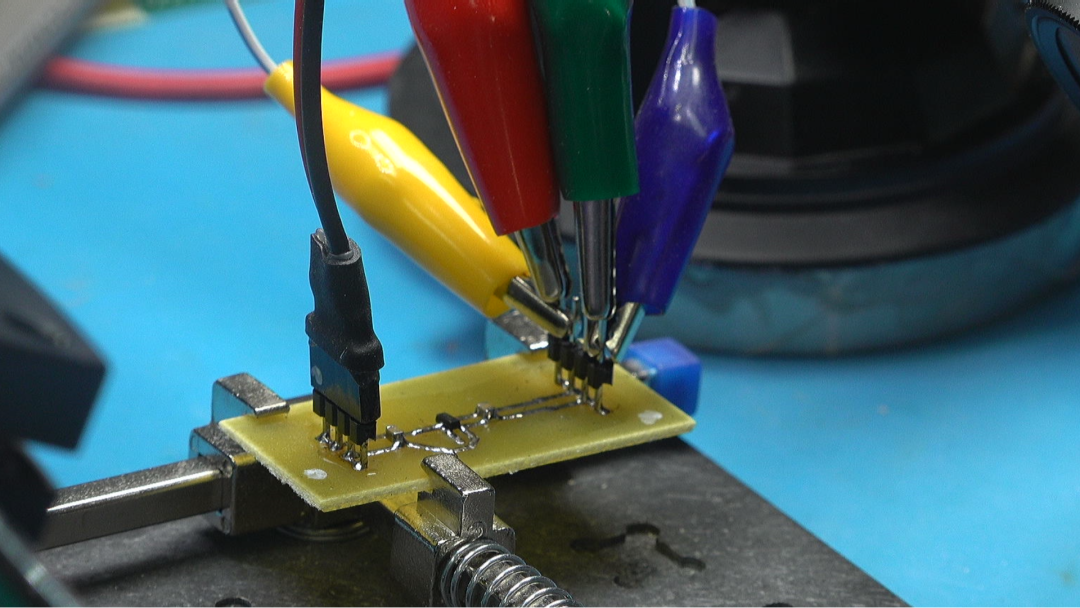

??使用 電子負載 DL3021A測量 XC6206 輸出特性。設置 輸出電流從 0 逐步增加到 100mA，測量每個電流下對應的輸出電壓。這是測量結果。發現這次測量時，沒有打開 DL3021A 的電壓感知功能。重新進行測量，這次使用 DL3021A 的電壓感知測量輸出電壓。這是第二次測量結果。在同樣的電流下，對應的電壓下降減少了。這是因為電壓感知通道沒有工作電流對測量電壓的影響。根據電壓變化數據，可以得到 XC6206 輸出等效串聯電阻大約為 150 毫歐姆。

※ 總結 ※

??本文測量了 XC6206 的基本特性。這是一個 SOT23封裝的 3.3V 穩壓器。它輸出最大工作電流為 100mA。利用 DL3021A測量了它的輸出電阻大約為 150偶歐姆。
