今天給大家介紹一下上海覺鑫智能科技有限公司基于瑞薩電子RA8D1 MCU的USB&I2S數字音頻應用解決方案。

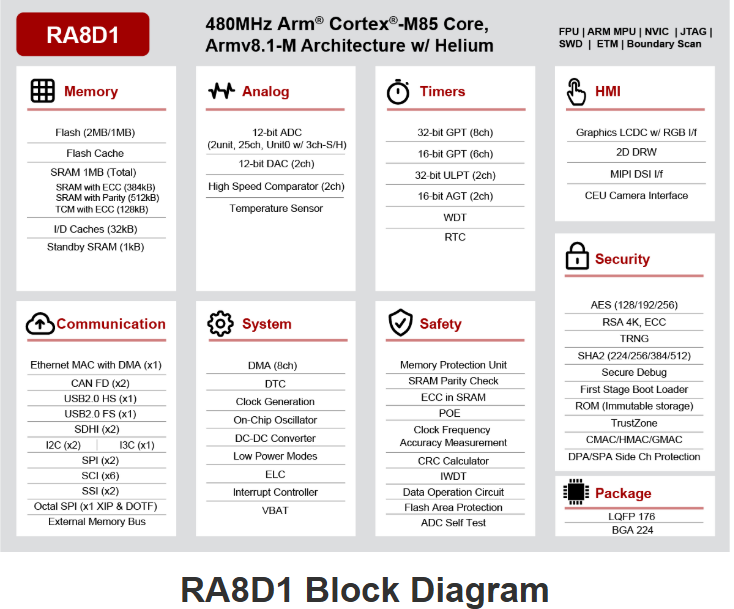

RA8D1 MCU系列是業界首款基于Arm?Cortex?-M85（CM85）內核的32位圖形微控制器（MCU），能夠在480MHz頻率下實現超過3000CoreMark分?jǐn)?shù)的突破性性能，可支持高分辨率顯示和視覺AI應用的卓越圖形功能。適用于工業自動化、家用電器、智能家居、消費品、樓宇/家居自動化和醫療/保健細分市場中的各種高性能和計算密集型應用場景。
（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）
https://www.renesas.cn/zh/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ra8d1-480mhz-arm-cortex-m85-based-graphics-microcontroller-helium-and-trustzone#overview
該解決方案是IST基于RA8D1作為主控開發的數字音頻方案。RA8通過USB&I2S連接到主機PC（Windows/Linux/Mar OS）和DSP，可以實現多頻道錄制和廣播，錄制和播放功能，音頻動態電平實時反饋功能。支持自定義HID設備支持?jǐn)?shù)據收發，實現自定義數據通信協議，用戶可以基于此協議實現自己的應用通信協議用于音量控制等需求，方案成熟穩定。
（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）
https://www.renesas.com/en/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ra8d1-480mhz-arm-cortex-m85-based-graphics-microcontroller-helium-and-trustzone
1
方案特點
支持Speaker功能，能夠接收來自USB Host發送過來的USB音頻數據。并把音頻數據通過I2S發送給I2S slave。
支持mic功能，能夠把I2S slave處理后的數據再發送回USB host，實現錄音功能。
支持多種數據同步方式，RA8D1通過當前數據處理情況實時調整I2S采樣速率，確保音頻數據能夠正常處理。
支持主流音頻采樣44.1kHz/48kHz/96kHz/192kHz,16/24/32-bit。
USB2.0高速數據傳輸。
支持Windows/Linux/MacOS等主流操作系統（注：Windows不支持implicit feedback同步模式）。

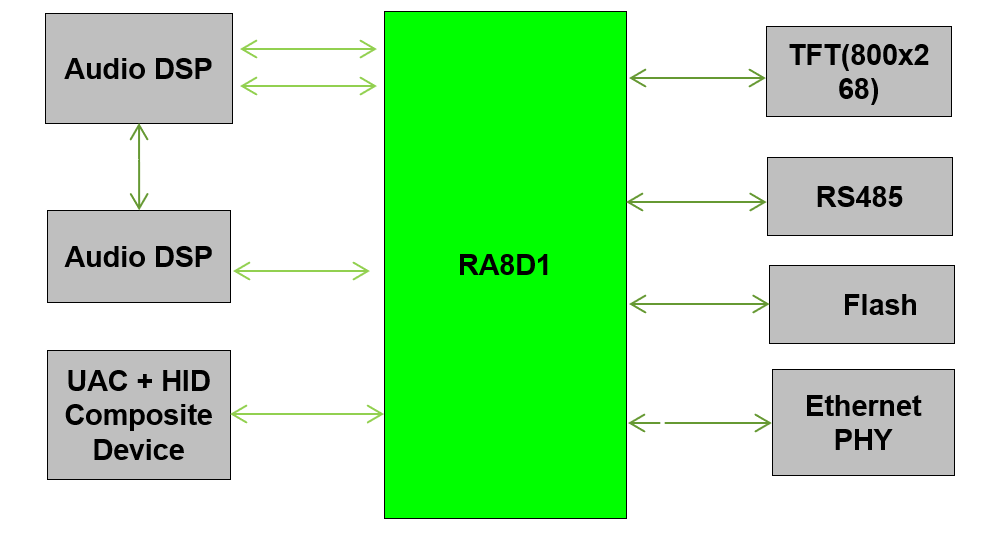

解決方案框圖
方案適用于會議/教育，商用等音響系統。
2

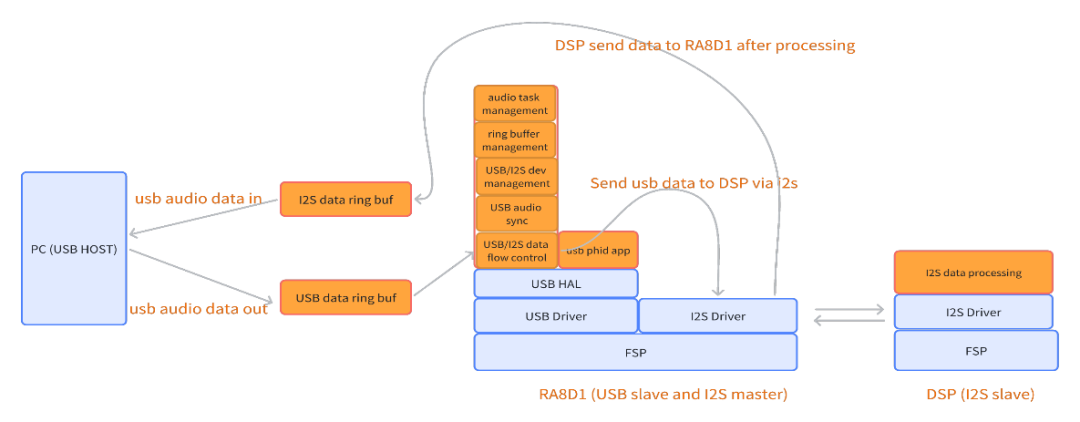

軟件構架
3
軟件包說明
軟件包usb_paud_phid.tgz解壓后，目錄格式如下：
$ tree -L 2.|—— usb_paud_phid_user_guide.pdf├── ssi_ek_ra8m1_i2s_slave│ ? ├── configuration.xml│ ? ├── Debug│ ? ├── JLinkLog.log│ ? ├── ra│ ? ├── RA8D1 EK.pincfg│ ? ├── ra_cfg│ ? ├── ra_cfg.txt│ ? ├── ra_gen│ ? ├── script│ ? ├── src│ ? ├── ssi_ek_ra8d1_ep Debug_Flat.jlink│ ? ├── ssi_ek_ra8d1_ep_DMAC_RX_TX_Swap Debug_Flat.jlink│ ? ├── ssi_ek_ra8d1_ep_DMAC_RX_TX_Swap Debug_Flat.launch│ ? └── ssi_ek_ra8d1_ep.hex├── tools│ ? ├── hidraw│ ? └── HIDTool└── USBX_paud_ek_ra8d1_ep_i2s_master? ? ├── e2studio? ? ├── Hello.wav? ? ├── images? ? ├── readme.txt? ? └── usbx_paud_notes.md? ??? ? 13 directories, 11 files? ??
usb_paud_phid_user_guide.pdf：說明文檔
ssi_ek_ra8m1_i2s_slave：ra8m1 I2S slave側代碼。
USBX_paud_ek_ra8d1_ep_i2s_master：ra8d1 I2S master及usb應用代碼。
tools/hidraw：linux上HID設備測試工具。
tools/HIDTool：Windows測HID設備讀寫工具。
如需要獲取以上軟件資源包和相關文檔，請咨詢?nèi)鹚_代理商。
如您在使用瑞薩MCU/MPU產品中有任何問題，可識別下方二維碼或復制網址到瀏覽器中打開，進入瑞薩技術論壇尋找答案或獲取在線技術支持。
https://community-ja.renesas.com/zh/forums-groups/mcu-mpu/
