驅動無刷直流 (BLDC)?
電機用三相柵極驅動器評估板

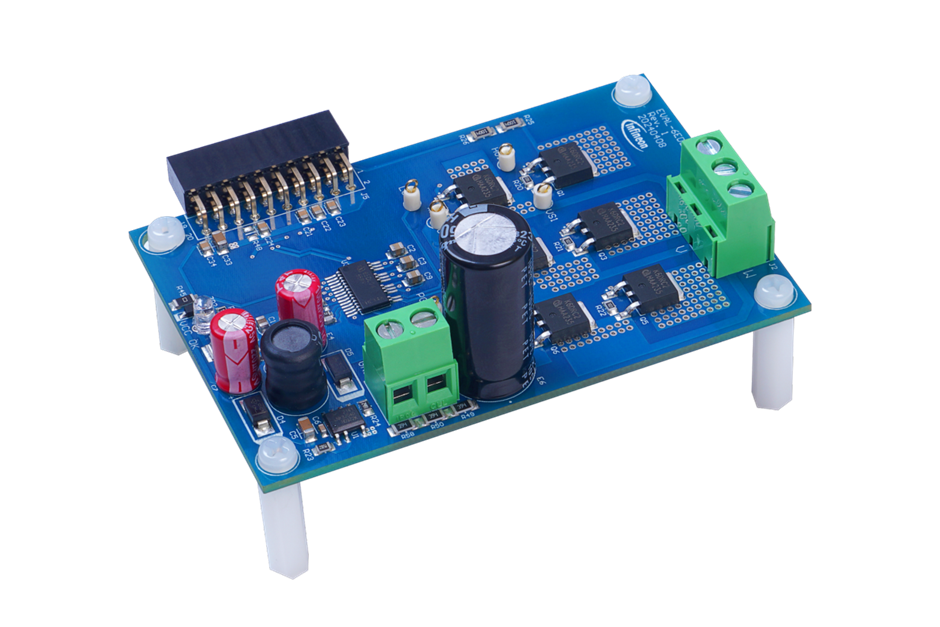

評估板EVAL-6EDL04I065PR采用英飛凌最新的采SOI技術的EiceDRVIER?柵極驅動器6EDL04I065PR和TRENCHSTOP?逆導型IGBT，IKD06N60RC2，適用于驅動無刷直流(BLDC)電機等。
該電路板用于評估緊湊的TSSOP-25封裝的6EDL04I065PR的功能，如集成低阻抗自舉二極管、過流保護(OCP)、使能和故障報告。
6EDL04I065PR采用英飛凌的SOI技術，能夠承受電感負載應用中的負瞬態電壓。該器件可承受高達100V的重復負瞬態電壓。
產品型號：
■?EVAL-6EDL04I065PR
產品特點
英飛凌薄膜-SOI技術
最大阻斷電壓+650V
輸出源/灌電流+0.165A/-0.375A
集成超快、低RDS(on)自舉二極管
六個驅動器均有獨立的控制電路
過流和欠壓檢測
過電流檢測后故障清除延遲可由外部編程
出錯時"關閉"所有開關
CMOS和LSTTL兼容輸入（負邏輯）
每相信號互鎖，防止交叉導通
應用價值
集成的自舉二極管可節省空間并降低物料清單成本
快速準確的集成過流保護功能，與分立運算放大器元件解決方案相比可節省空間和成本，能有效保護功率開關
與標準結隔離技術相比，英飛凌SOI技術可將電平位移損耗降低50%，從而實現更低溫度下的運行和更高可靠性
與標準結隔離相比，英飛凌SOI技術使橋臂輸出對高達-100V的負瞬態電壓不敏感，從而提高了穩健性和可靠性
TSSOP-25封裝（去掉3個引腳的TSSOP-28）在小型集成電路封裝實現足夠的電氣間隙/爬電距離
競爭優勢
集成自舉二極管
節省空間
降低BOM成本
針對VS引腳上的負瞬態電壓，具有出色的堅固性和抗噪能力

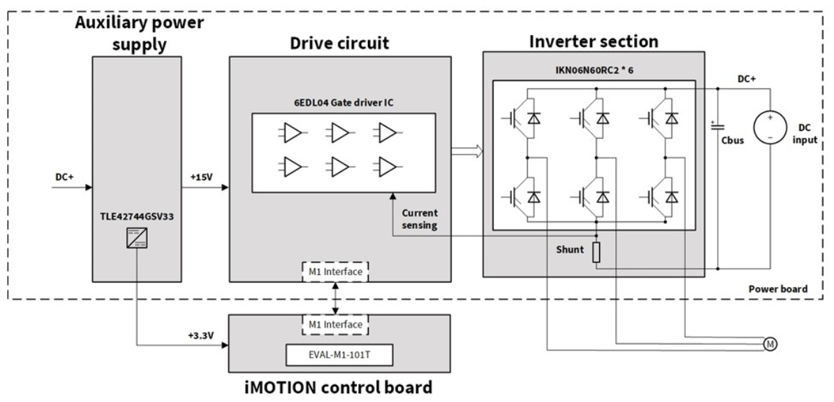

框圖
PBC文件
Altium PCB設計文件
Gerber PCB工藝文件
材料清單
PDF版本原理圖
競爭優勢
大家電
制冷壓縮機
空調機
風扇、水泵
電機驅動器
通用驅動器
