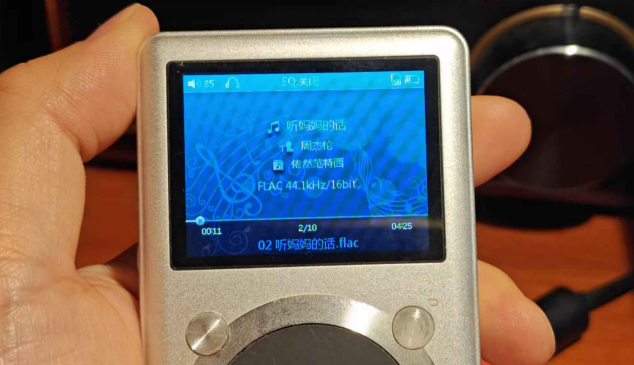

? ? ??今日曲目肯定是要來一首周董的《聽媽媽的話》吧！因為聽媽媽的話，大概率是錯不了。
好的音樂作品要承現出來，除了要有一個優秀的周董外，還少不了一款優秀的播放設備。
那么這種獨立的音樂設備和平時用的手機會差在哪呢，待我們一起探索。

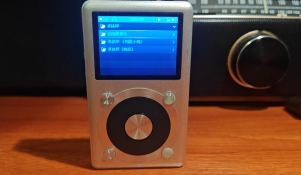

這次要拆解的播放器是飛傲的x1，這是飛傲2014年上市產品
?
|
|

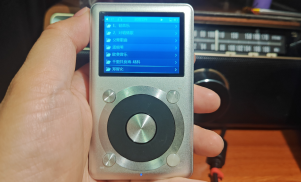

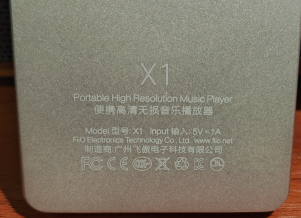

不得不說，這個手感、外型做的非常經典，選則、返回、確認都那么的順手，這可不是只有一個觸屏的手機能解決的。
|
|
?
?
| ?
|

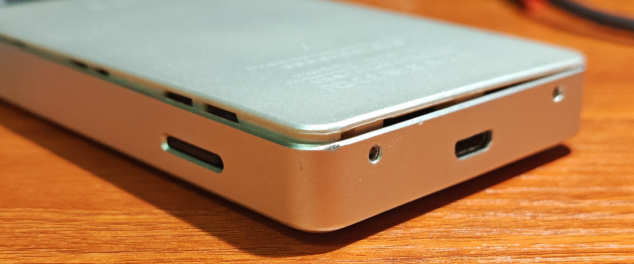

由于這是個定位低端的無損，只有一個3.5的單端口，沒有4.4平衡口。但是這個耳機口還可以設置成線路模式（就是更原始的沒有放大的微弱音頻信號）輸出來接專用的耳放設備達到更好音質。
|
|

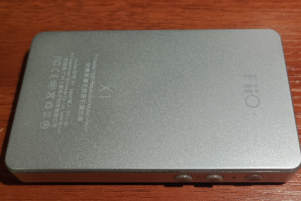

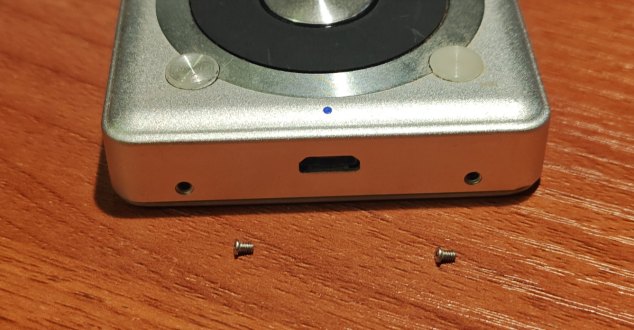

整機就2個小螺絲，拆開即可

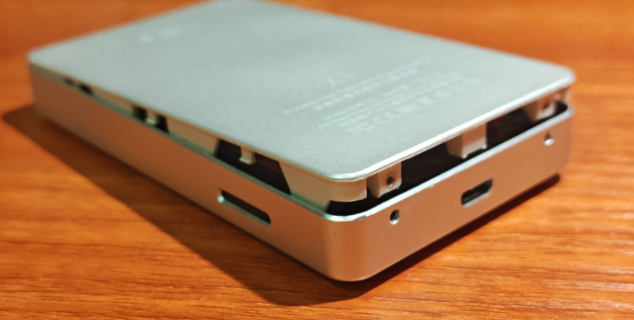

用指甲沿著邊沿，把后蓋打開，不能有蠻力。雖然取了螺絲，但是后平車還是以卡扣的方式和前蓋鎖定。

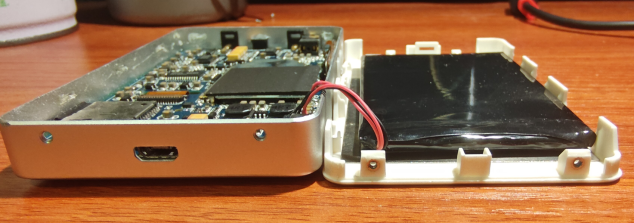

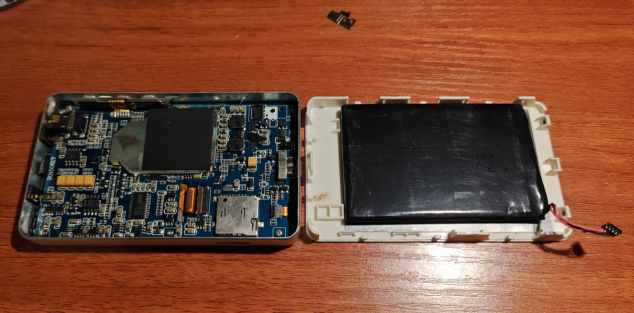

打開了，可以明顯看出外殼是金屬殼，但背殼是一塑膠材質。
電池是粘在后蓋上

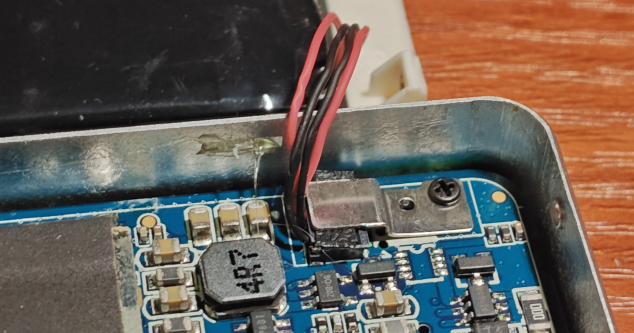

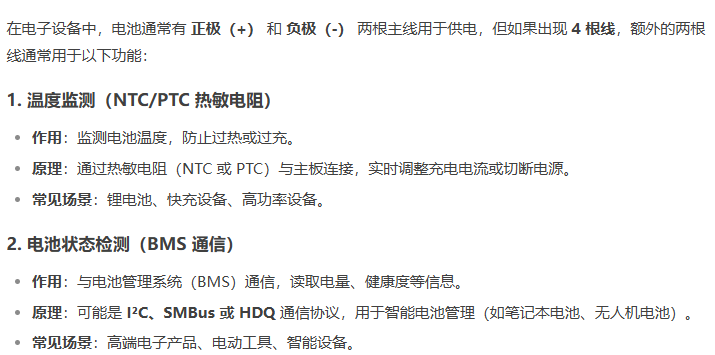

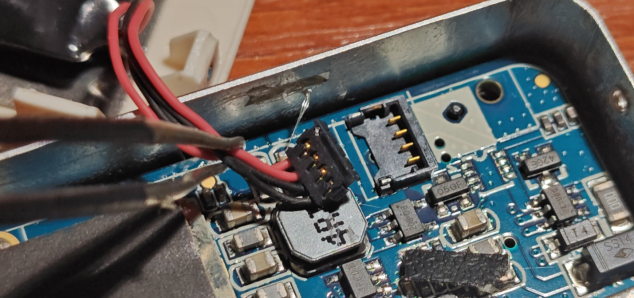

電池是四根線，連接在主板上，上面還壓著一個金屬結構件，除了2根是電源線外，另外2根線可能就是用來溫度監測和電池狀態檢測。
播放器大概可能就是BMS通信功能，用來讀取電池電量等信息（相關芯片在電池端）。
把壓著的結構件拆除，上面還有一個黑色的類似珍珠棉的材料應該是用來絕緣的。

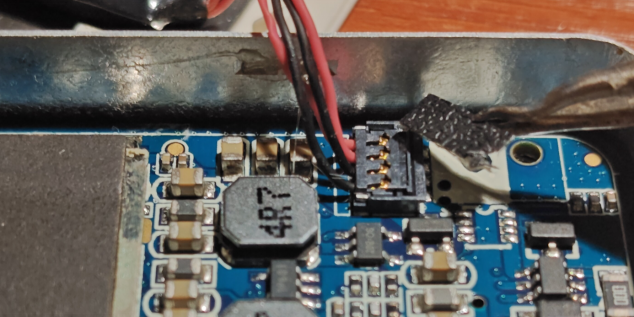

把電源線拔下來，折了這么多電子產品，這種端子還挺少見。也理解為什么上面要加個結構件壓著，這個連接器確實感覺也不夠緊。
電池分開后

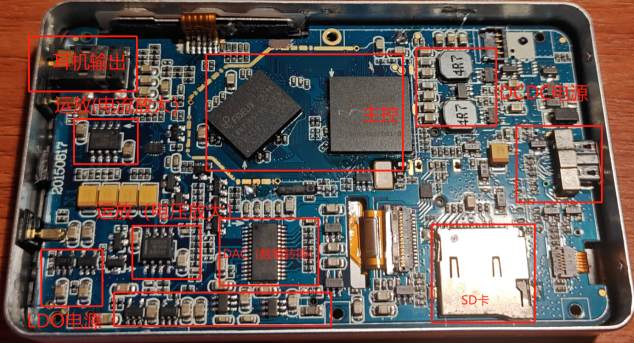

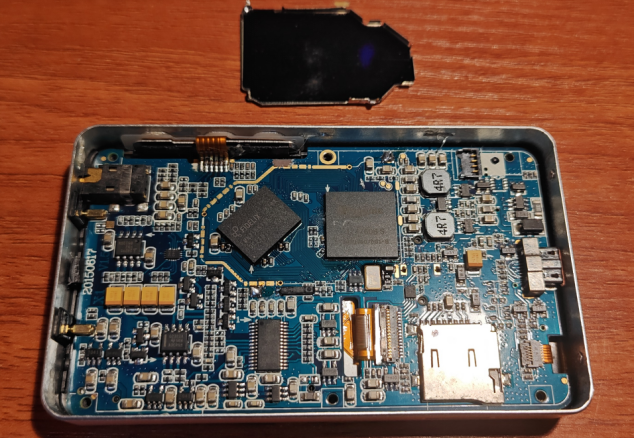

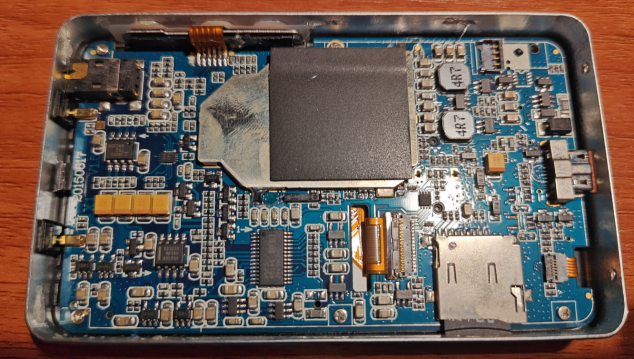

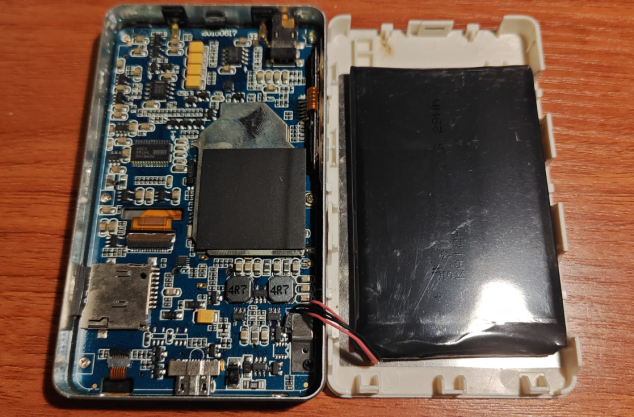

這就是主板內部電路樣子了，想象一下，手機內部為了無損音質，有沒有這么多元件。

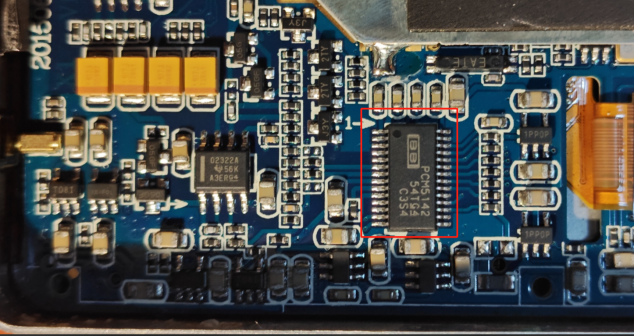

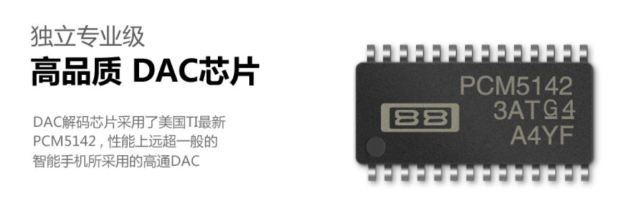

再回頭看看產品宣傳的核心點，無損播放器就是會用獨立音頻解碼，比如這款是TI的PCM5142。
這是一款?高性能立體聲音頻 DAC（數字模擬轉換器）?芯片，常用于高端音頻設備，如 USB 聲卡、Hi-Fi 播放器、數字功放等，而手機都是用的CPU本身內置集成的DAC。
簡單的理解就是把SD卡存的高品質無損數字音樂轉解碼轉成模擬信號出來。

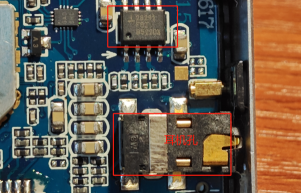

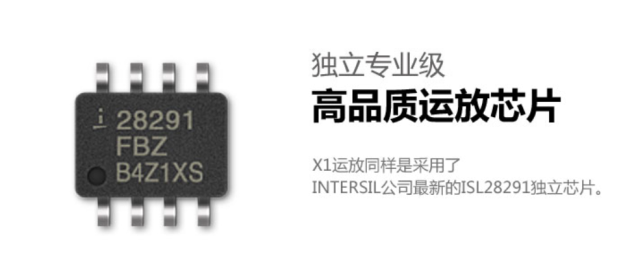

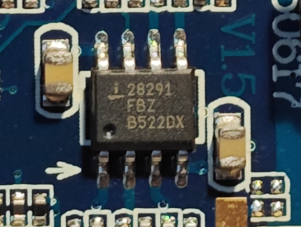

第二個核心部分就是運放輸出也是產品的宣傳賣點，比如這個產品用的是intersil的ISL28291。
|
|
這個芯片直接在耳機輸出端，模擬音頻信號處理，用來做電流放大，以便可以更好驅動耳機，一般用于?Hi-Fi 播放器、耳機放大器，配合 DAC（如 PCM5142）。

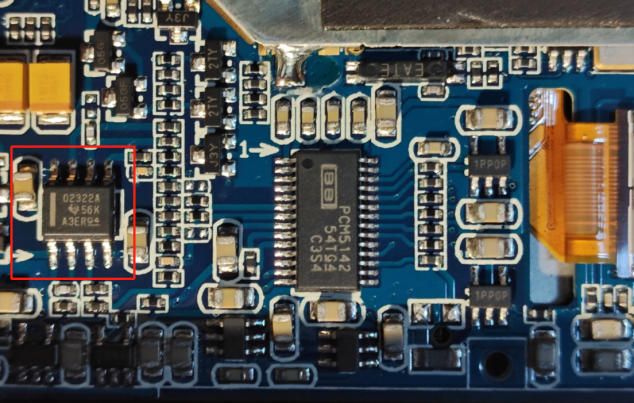

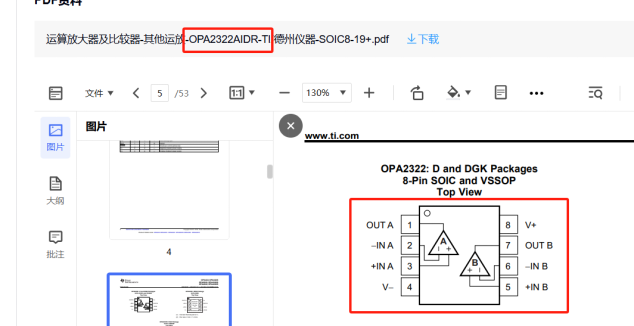

在無損音樂播放器中，OPA2322A?是一款高性能、低噪聲的運算放大器（Op-Amp），通常用于音頻信號鏈中的關鍵信號調理和放大，位于DAC（如PCM5142）輸出端，將微弱的模擬信號進行低失真的放大
在本電路中主要作為電壓放大，和前面提到的28291運放作用不一樣(電流放大）

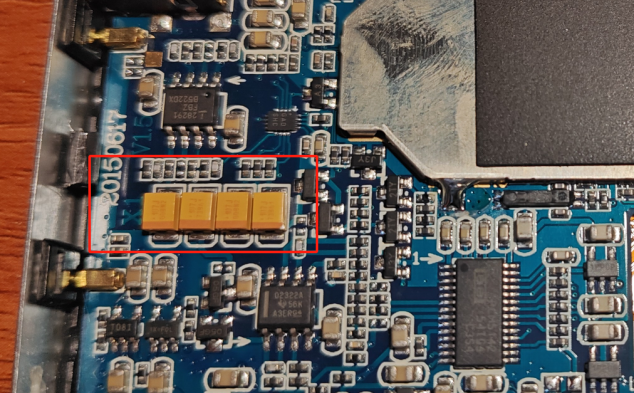

大容量 鉭電解電容也是音質的保障。
|
|

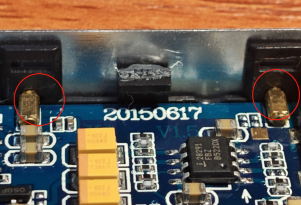

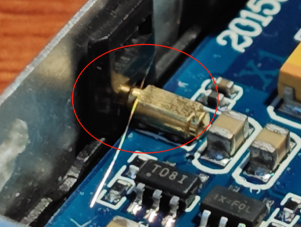

還記得這個吧一，上次拆解耳放也是有這個接地用的頂針，和外殼連接，減少干擾。

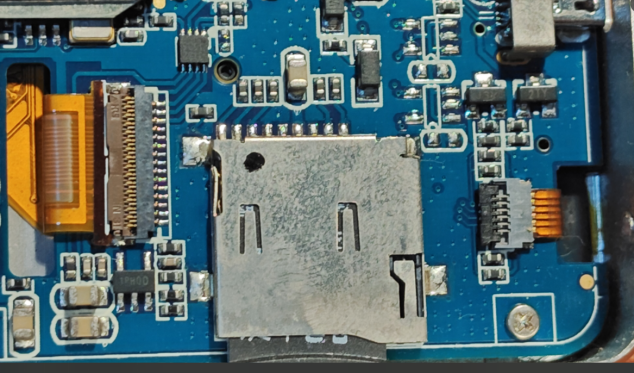

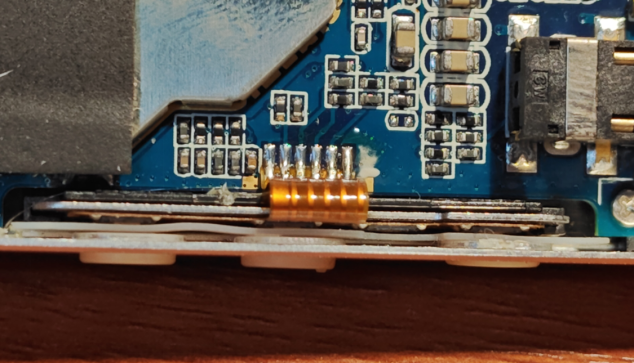

SD卡槽，FPC軟板連接的就是正面的液晶顯示屏，和旋轉編碼開關。

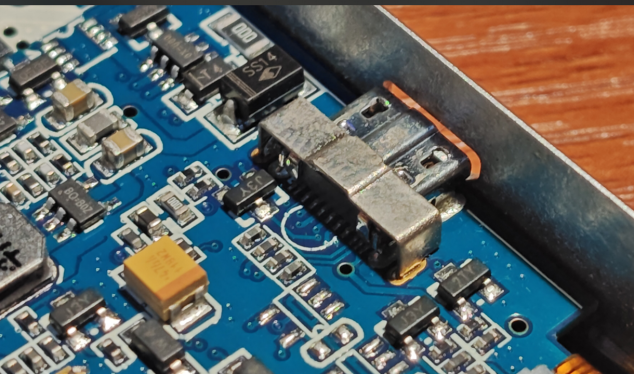

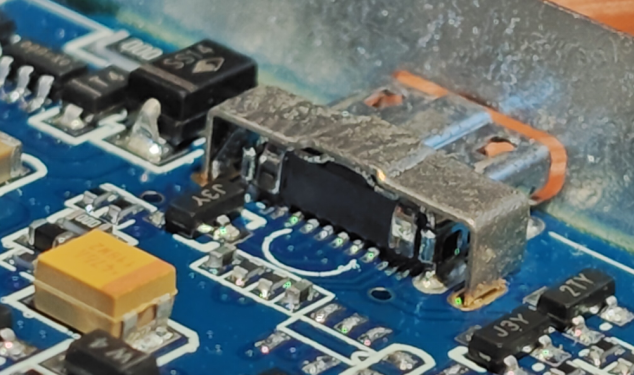

MICRO USB充電數據口，外面還加了一個結構在尾部，用來保護連接器不會因為長期使用受力，而影響到焊點質量帶來的不穩定，這個細節設計是很細心的。

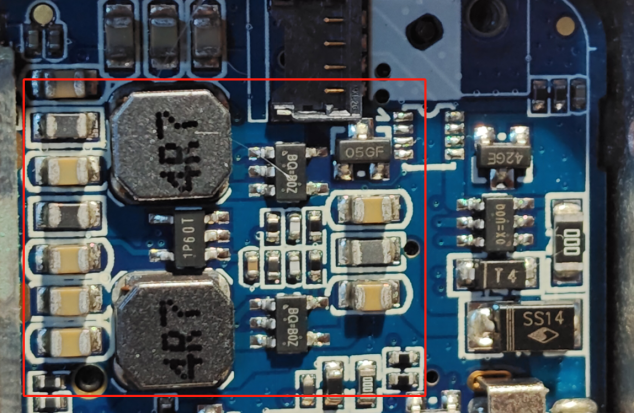

電池邊上2個大電感，看的出這里有2路DCDC電源電路，主電源。在后端還有很多路LDO獨立電源分別各芯片，這都是為了保證音頻系統的電源質量。
側面音量鍵和電源鍵

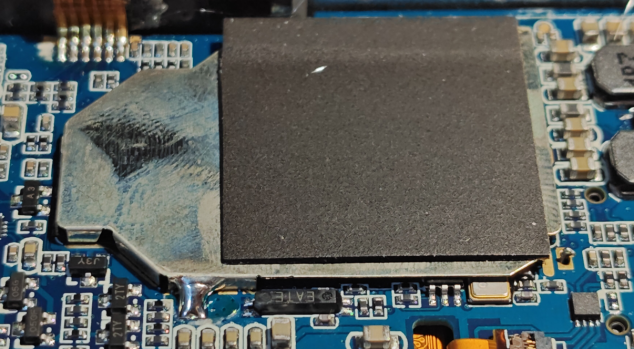

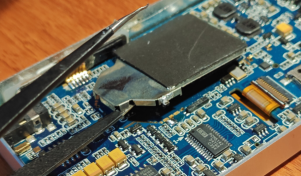

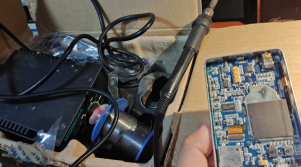

這個加了屏蔽罩的部分就是播放器的主控電路部分了。外殼用了焊接給焊起來，怕麻煩的我差點又放棄拆了，最后還是拿出了我壓箱底的電烙鐵。
|
|
還好拆開也不費勁

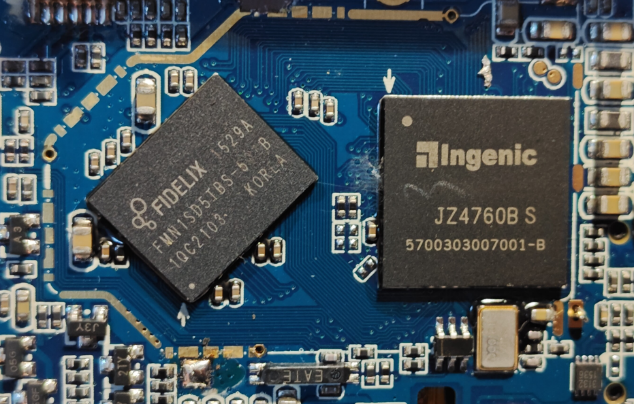

使用的主控是JZ4760B，可以理解是手機的CPU。邊上的FMN1SD是一個內存。
JZ4760B?是中國君正（Ingenic）推出的一款高性能、低功耗的?MIPS-Based 多媒體應用處理器，主要面向便攜式設備（如無損音樂播放器、平板電腦、智能硬件等），可以理解是手機CPU。
在播放器里它的作用是：
l存在SD卡里的音樂文件解碼（FLAC/APE/DSD等）。
l系統控制（UI交互、存儲管理）。
l通過?I2S?輸出數字音頻信號給外置DAC（如PCM5142）
整個架構如下：
TF卡（音樂文件） → JZ4760B（解碼） → I2S接口 → PCM5142（DAC） → OPA2322A（運放） → 耳機輸出（本機這里使用了一個28291運放提高電流能力）? ? ? ? ?

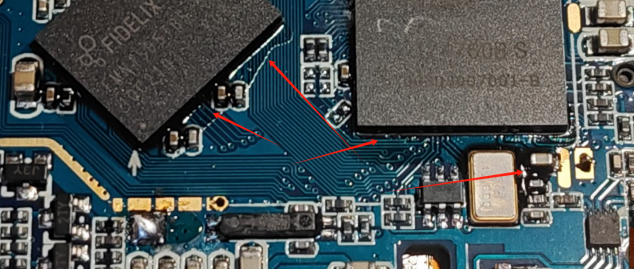

BGA芯片下方還打了膠固定，考慮到這是一個天天拿在手上的便攜產品，為了保證焊點的可靠性，這一方面廠家做工還是很謹慎的。
無損播放器作為一個獨立專用的音樂設備，內部從電池容量到電路設計、器件用量、到核心的解碼芯片選擇都是為了最后能輸出最高質量的音樂信號，所以不管是使用體驗上還是音頻質量上，那理論上就不可能是手機能比的。
對于一般要求不高的人來說手機就可以代替無損播放器，但是真正喜愛音樂的人一定會想擁有一臺獨立的設備來享受音樂帶來的美好。
