1.概述
本文基于瑞薩FUSA套件中的RX72N-RX72N參考板，介紹如何使用符合SIL3標準的功能安全平臺軟件PLSW軟件，使開發者可快速上手瑞薩的功能安全開發套件。
在參考本文前，請先閱讀《瑞薩SIL3功能安全軟件平臺介紹》，從而對PLSW軟件有基礎的了解。

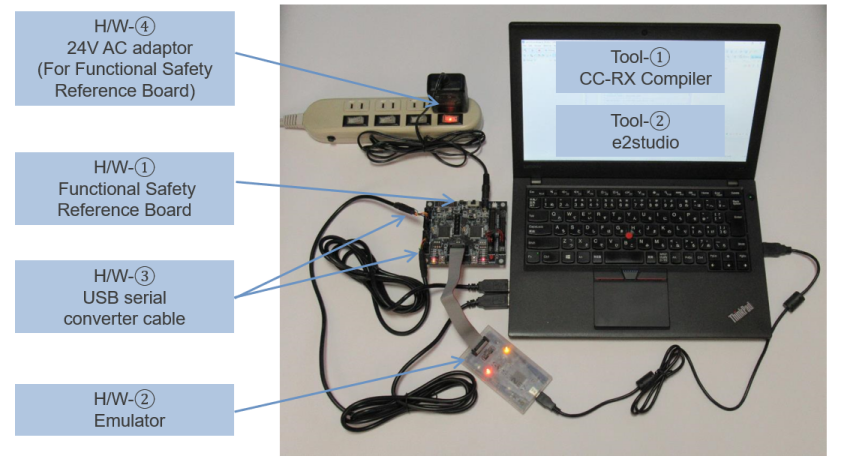

2.硬件和軟件準備
2.1

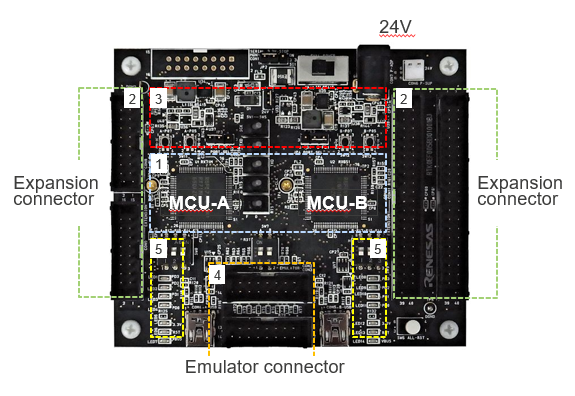

RX72N-RX72N開發板
詳細介紹參考手冊RX Functional Safety Functional Safety Reference Board.pdf，參考板鏈接：
IA-FUSA-REF - Industrial Automation Functional Safety Reference Board - Reference Evaluation Board with RX MCU | Renesas
https://www.renesas.com/en/products/microcontrollers-microprocessors/rx-32-bit-performance-efficiency-mcus/ia-functional-safety-reference-board-industrial-automation-functional-safety-reference-board-reference-evaluation-board-rx-mcu
2.2
調試器
E2 Emulator Lite或者E1 Emulator
2.3
串口線及電源適配器
串口線FTDI TTL-232R-3V3兩條（非必須）以及24V電源適配器。
2.4
SIL3軟件包
RTK0EF0061F32002SJ_Ev221_RX72N_E
2.5
開發工具
e2studio with CCRX Compiler（Ver V3.01.00）或者安全版本IAR：EWRXFS-4142-5433-Autorun。
本文以e2studio為例。
3.PLSW軟件調試
3.1
單MCU調試模式
硬件設置

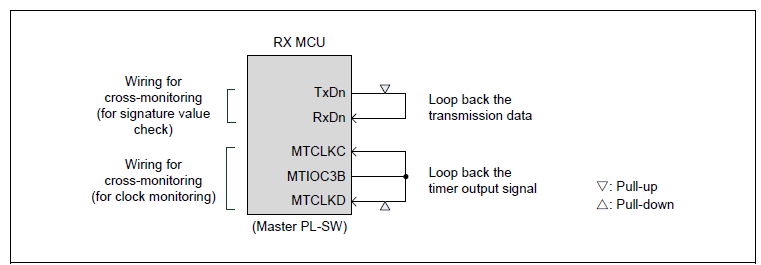

PLSW軟件支持單MCU運行調試或者雙MCU運行調試模式。使用單MCU模式時，開發板硬件設置如下loop back模式，如下圖：
開發板硬件設置開關SW7，SW7-1復位RX72N-A，SW7-2復位RX72N-B。調試時把不需要Debug的MCU設置為復位模式。

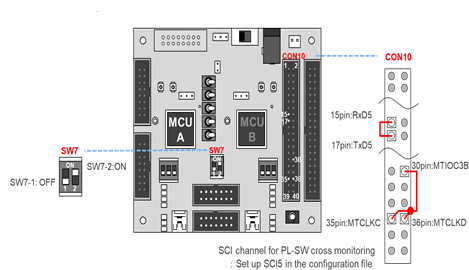

設置SCI連線CON10（CON11不做任何設置），如下圖，設置RX72N-A為loop back模式，RX72N-B為復位狀態，此時只對板子上的RX72N-A進行調試。
連接E2 Emulator Lite到CON2（CON3為RX72N-B調試接口）。
3.2
單MCU軟件調試
PLSW工程導入：

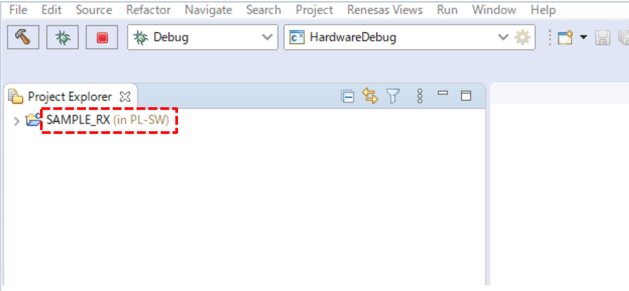

為Master MCU創建新的workspaceC:/sample_workspace_Master/RX/PL-SW，打開workspace，將軟件包RTK0EF0061F32002SJ_Ev221_RX72N_E中的PLSW工程導入到e2 studio中。
此處只能對Master MCU做單MCU調試，Slave MCU則不支持這種模式。因為Salve MCU啟動運行需要有Master MCU，否則會報0x3C錯誤。具體錯誤代碼含義可查詢developer guide 5.2章節。
在PSW_user_setting.h文件中，修改為SCI通道為 SCI5，如果不設置為SCI5，會報0x3c錯誤。
可選功能

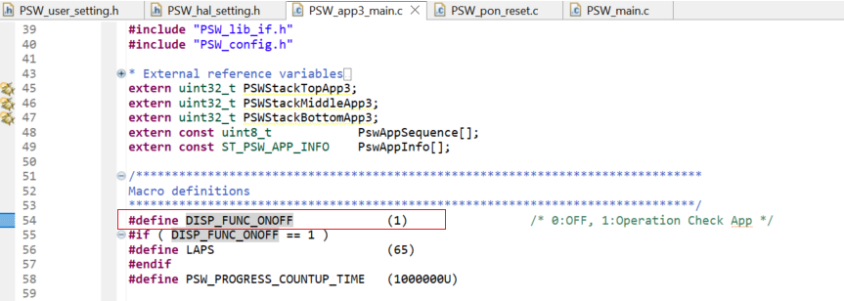

（某些開發板不沒有對應的LED指示燈），可在app3中，把DISP_FUNC_ONOFF置1，開啟Operation check app功能，打開led指示，詳細可參考developer hand book5.7章節

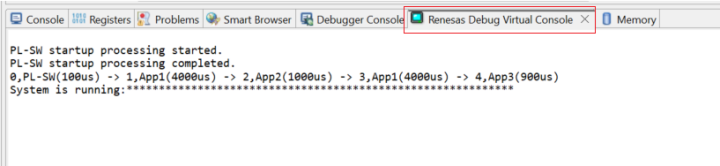

其他項目均采用默認配置，具體編譯選項設置可參考開發者手冊章節how to use PL-SW編譯下載，打開虛擬調試窗口可看到程序正常運行，LED指示燈正常顯示，至此單MCU調試步驟結束。
3.3
雙MCU調試硬件設置

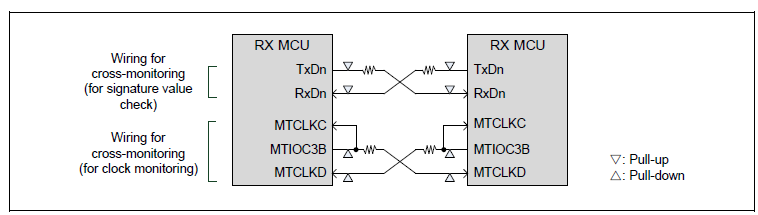

PLSW軟件支持雙MCU運行調試。雙MCU調試時，需要開發板硬件設置為cross monitoring模式，如下圖：

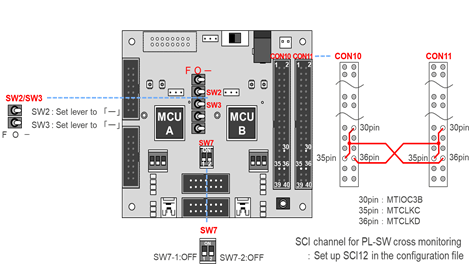

參考下圖配置開發板的SW2/SW3/SW7，以及連接CON10和CON11。
3.4
雙MCU軟件調試
為Master MCU和Slave MCU創建新的workspace：
Master C:/sample_workspace_Master/RX/PL-SW
Slave C:/sample_workspace_Slave/RX/PL-SW
導入Master MCU工程：打開C:/sample_workspace_Master/RX/PL-SW，將軟件包RTK0EF0061F32002SJ_Ev221_RX72N_E中的PLSW工程導入到e2 studio中，此處默認RX72N-A為Master。
導入Slave MCU工程：打開C:/sample_workspace_Slave/RX/PL-SW，將軟件包RTK0EF0061F32002SJ_Ev221_RX72N_E中的PLSW工程導入到e2 studio中，此處默認RX72N-B為Slave。
由于是雙MCU運行，雙MCU之間需要實現同步和交叉監控，因此需要對雙MCU時序做一些特殊設置：
PL-SW Window Time的設置：
參考user guide中5.11 PL-11：PL-SW Window Time章節描述以及Appendix B Master MCU的PL-SW Window Time需要大于等于Reference time， 19us Slave MCU的PL-SW Window Time需要大于等于reference time + allowable clock deviation time，21us
為了使用默認的時序以及100us的PL-SW Window Time，設置allowable clock deviation time為71us。

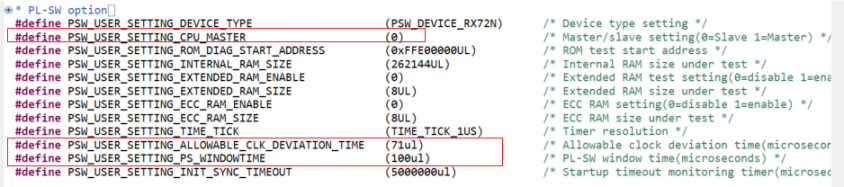

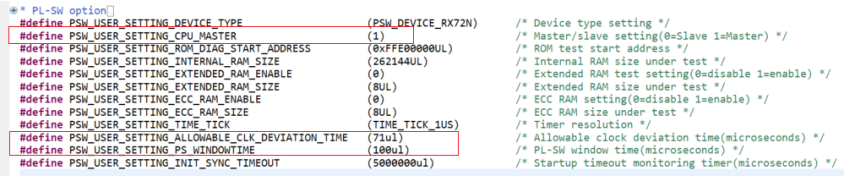

Master工程中系統配置文件設置如下：
Slave工程中系統配置文件設置如下：
Master和Slave使用SCI12作為cross monitoring串口通道：
可選功能中（某些開發板不沒有對應的LED指示燈），可在app3中，DISP_FUNC_ONOFF置1，開啟Operation check app功能，打開led指示，詳細可參考developer hand book5.7章節

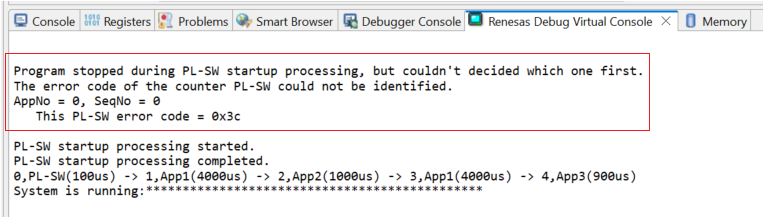

分別編譯下載Master工程和Slave工程：如果只有一個調試器，可以先連接CON2，下載RX72N-A，斷開連接后，再連接CON3，下載RX72N-B；才打打開虛擬調試串口，debug調試后會出現0x3c錯誤代碼（因為雙MCU已經不同步了），此時重新復位開發板，即可看到打印信息，顯示Slave MCU程序正常運行，板子上雙MCU對應的LED燈顯示正常。至此雙MCU調試步驟結束。
總結
上述完成了PLSW軟件在雙MCU功能安全平臺初步適配，接下來就是在各個用戶應用層序做應用層開發，可關注后續文章。
