中山大學微電子學院官眾副教授帶領的EDA算法研究團隊，聯合澳門大學、珠海芯聚科技有限公司(Chipoly)，在ArXiv平臺接連發布了《Fusing Global and Local: Transformer-CNN Synergy for Next-Gen Current Estimation》(https://arxiv.org/pdf/2504.07996與《S-Crescendo: A Nested Transformer Weaving Framework for Scalable Nonlinear System in S-Domain Representation》(https://arxiv.org/pdf/2505.11843) 等研究論文。
該研究工作首次將Transformer架構成功應用于數字電路后端簽核(Signoff)領域，通過創新算法設計，實現了數字電路信號線RC波形仿真，在保持SPICE級精度的同時，將效率提升數十倍，攻克了高精度與高效率難以兼得的技術難題。
官眾副教授指出，該研究工作的重要意義在于：將傳統簽核EDA軟件中的計算仿真問題轉換成了學習回歸問題，快速精準預測信號線的RC電流響應，為數字電路后端三大簽核（時序、功耗、可靠性）提供了共用的核心參數（即標準單元信號線路徑電學仿真結果），也為未來統一后端三大電學簽核引擎奠定了理論基礎。
后摩爾時代的簽核面臨嚴峻挑戰：
在后摩爾時代，半導體工藝已經出現了兩條清晰的發展路線：一方面晶圓制造廠商繼續向物理極限縮小晶體管尺寸，以達到單晶片性能的增加和功耗的減少，而這會導致芯片上晶體管密度和功耗密度的上升，而且每一層金屬導線也會變得更細，更密集；另一方面是通過采用先進封裝技術來實現芯片性能和集成度提升的陣營，比如2.5D/3D/Chiplet封裝，不同種類的晶片堆疊在一起，雖然單晶片設計已經比較成熟，但將很多異構晶片堆疊封裝在一起會帶來很多新問題，例如芯片過熱的問題。這些新技術的出現使得確保芯片設計有效的簽核工具面臨嚴峻挑戰：
1、效率瓶頸：精準的SPICE仿真依賴牛頓迭代法求解非線性方程，效率低下，已淡出數字后端簽核。
2、精度局限：7nm以下工藝，主流商業工具（如新思PrimeTime、RedHawk）采用CCS和RC等效模型，功耗和可靠性指標（平均電流、均方根電流、峰值電流）計算誤差可高達15%[1]。
3、流程割裂：時序、功耗、壓降及電遷移等簽核環節相互獨立，無法考慮耦合效應，增加設計迭代成本。
官眾團隊提出的創新解決方案：
中山大學官眾團隊聚焦EDA底層算法創新，此次突破針對數字電路特性重新設計了算法架構，而非簡單移植AI模型。
1. 電路建模革新：以標準單元(standard cell)為基本單元，將RC電路網表和傳遞函數轉化為矩陣形式的token序列，構建Transformer可識別的電路拓?fù)浔磉_(dá)。
2. 回歸算法替代：摒棄傳統微分方程迭代求解，通過深度學習直接預測電流波形、信號延時等關鍵指標，效率較SPICE提升10-20倍以上。

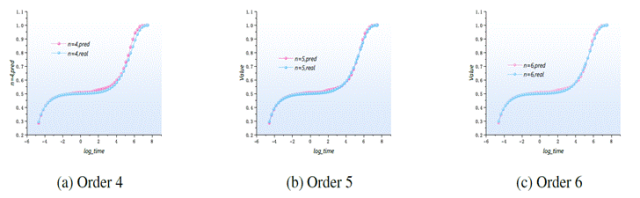

3. 高維泛化推廣：少量低維矩陣訓練即可覆蓋海量高維電路場景，單工藝節點內預測誤差穩定在0.5%以內。
該項成果的顯著優勢與核心競爭力：

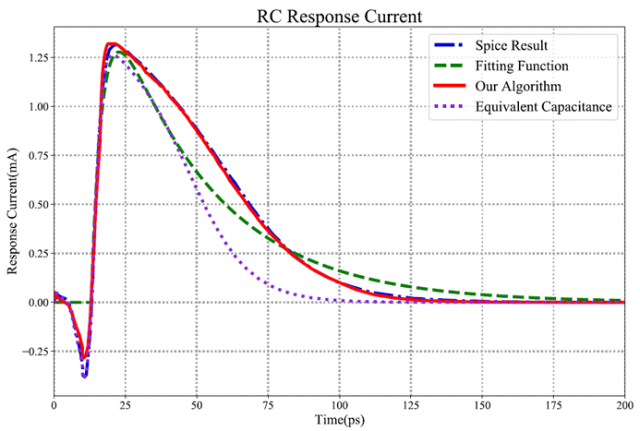

1、精度高：波形預測與SPICE結果重合度達99.9%，延時計算誤差<0.5%。
2、速度快：典型14nm工藝電路全路徑時序及功耗仿真耗時從數小時縮短至幾分鐘，有望將千億級晶體管芯片的后端簽核周期從數月壓縮至數周。
3、泛用性強：單次訓練模型可支持工藝節點內不同設計版圖，取代傳統的K庫-lib-RC抽取-PT冗長流程。
4、拓展性好：可為Chiplet、3D等先進封裝技術提供仿真支持。
加速推進EDA工具鏈的國產替代：
官眾博士表示，該成果有望加速國產EDA工具鏈替代進程，突破海外技術壁壘。他強調國產EDA簽核工具的瓶頸已從與Foundry的合作迭代轉變成了AI模型的嵌入應用，并指出“國產簽核工具完成替代之時，就是國產芯片產業鏈崛起之時”。
目前，已有多家芯片設計公司正與中山大學及芯聚科技開展合作對接。這項來自中國高校與企業的原創性成果，正通過“產學研”（中山大學微電子學院官眾副教授帶領的EDA算法研究團隊、澳門大學、珠海芯聚科技有限公司）的深度合作，為全球半導體行業提供新的技術選擇，期許改寫行業規則與格局。
Reference
[1]. Zhoujie Wu et al., “A Dynamic Capacitance Matching (DCM)-Based Current Response Algorithm for Signal Line RC Network”IEEE Transactions on Circuits and Systems I: Regular Papers, Volume: 71, Issue: 12, December 2024, Page(s): 5804 - 5813, DOI: 10.1109/TCSI.2024.3463708
