大家好，我是王工。
前段時間，生產部同事反饋主板程序無法燒錄，初步懷疑是eMMC問題，于是重新焊接eMMC并檢查電路，但問題依舊。經過進一步排查，最終發現問題出在OTG電路——USB接口的ESD靜電保護管損壞（下圖所示），導致DP信號對地短路。
這個案例讓我意識到USB OTG（On-The-Go）的工作原理可能是一個知識點，今天我們就來詳細探討OTG電路的工作機制，并結合實際電路分析其關鍵設計要點。
011
什么是USB OTG？
USB OTG（On-The-The-Go）是USB協議的一個擴展，允許設備動態切換Host（主機）和Device（從設備）模式。例如：
手機（通常作為Device）可以通過OTG功能讀取U盤（此時手機變成Host）。
開發板可以通過OTG接口燒錄程序（Device模式）或讀取U盤數據（Host模式）。
在傳統的Micro USB接口中，OTG功能由USB_ID引腳控制：
USB_ID懸空（高電平） → 設備作為Device（從設備）。
USB_ID接地（低電平） → 設備作為Host（主機）。
而在Type-C接口中，OTG功能可由CC1/CC2引腳實現，其邏輯類似。
021
OTG電路工作原理

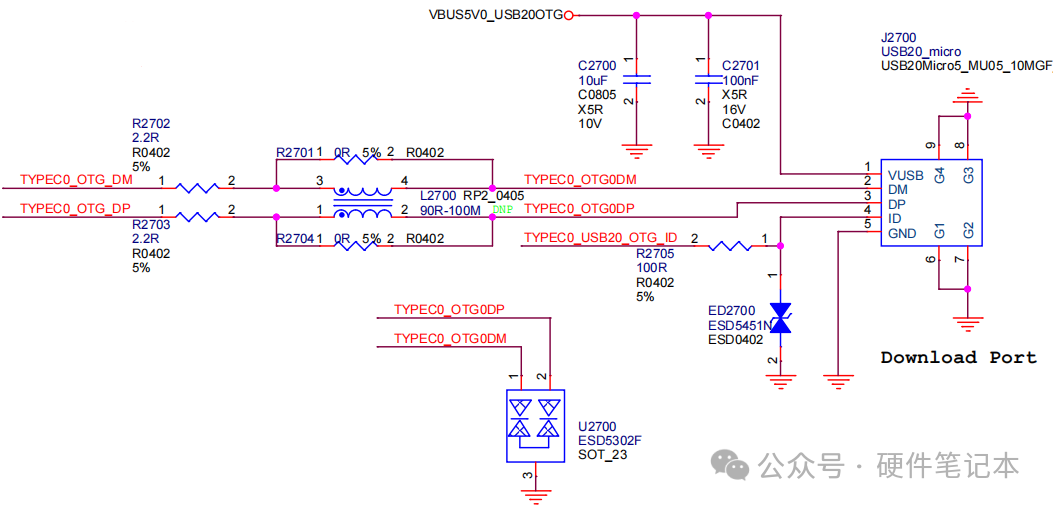

如下原理圖，OTG功能的USB接口主要有VBUS_5V，DP，DM，ID，GND五個引腳，差分線上預留共模電感，信號線上都有ESD靜電管用于接口防護。
VBUS_5V0_USB20_OTG 是雙向電源網絡：
Host模式：輸出5V（如給U盤供電）。
Device模式：輸入5V（如PC給主板供電）。

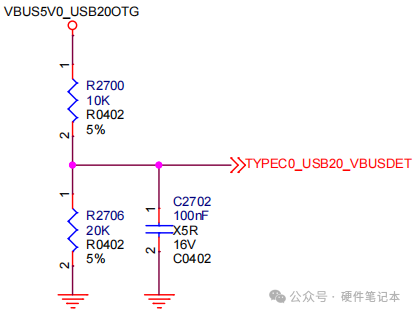

我們的主芯片一般不支持5V供電，通過分壓電阻，將5V分壓為3.3V后，然后將該引腳連接主芯片。
VBUS_DET 用于檢測電源輸入，觸發中斷。
USB_ID/CC 引腳 決定設備工作模式。
1、PC（Host）插入主板（Device），VBUS_5V0_USB20_OTG輸入5V。
2、VBUS_DET檢測到上升沿，觸發中斷，MCU開始檢測USB_ID狀態。
如果USB_ID為高電平（懸空），設備進入Device模式。
3、PC檢測到設備插入（DP/DM信號變化），提示用戶連接成功。
U盤（Device）通過OTG線插入主板（Host）。

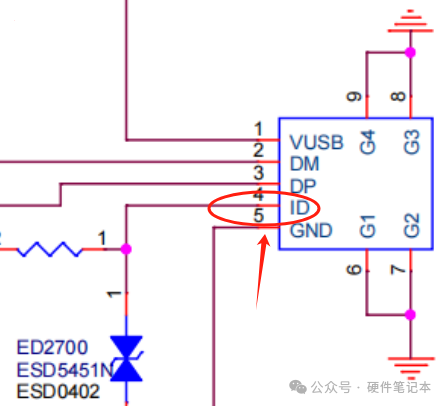

USB_ID被拉低，MCU檢測到下降沿，切換至Host模式。
這個下降沿是怎么回事呢？

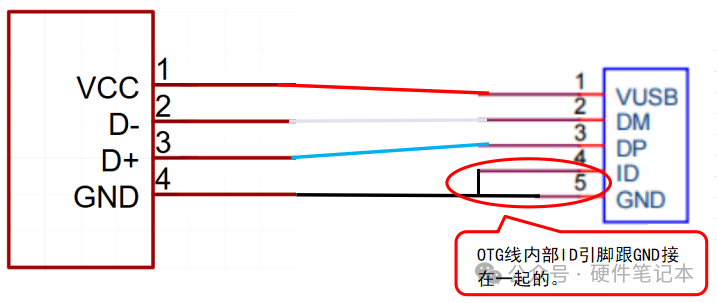

那是因?yàn)樵蹅兊?/span>OTG線上的ID引腳內部跟GND相連，當OTG線插入設備時，ID引腳通常處于高電平狀態，當檢測到外部設備插入時，ID引腳會被拉低到GND，從而觸發設備識別為Host模式，允許設備作為主機進行數據傳輸?。

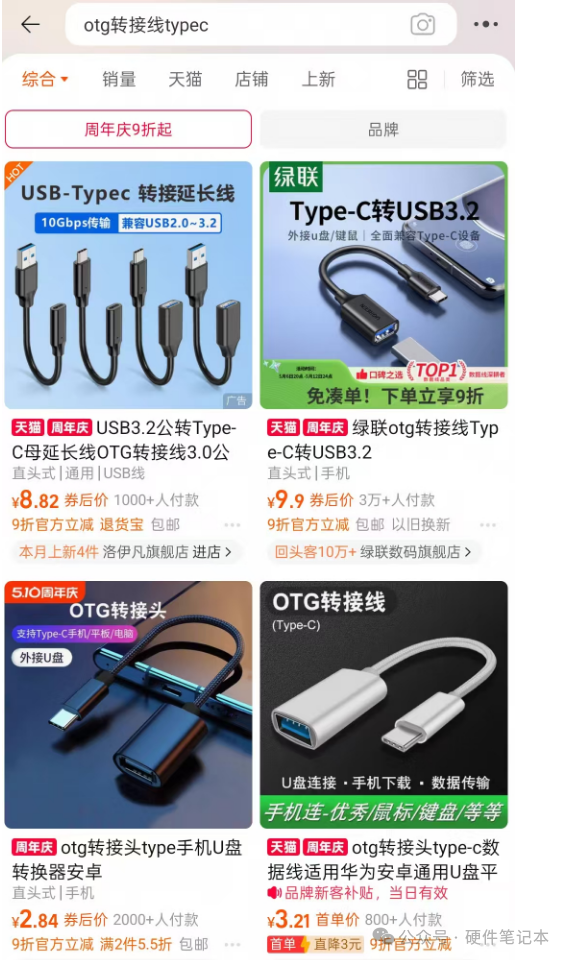

OTG線淘寶上賣的也比較便宜，幾塊錢都能買到。
2）切換成Host模式后，主設備通常會使能一個USB接口的限流電路，然后給Device設備供電，這時候DP上可以測試到高電平脈沖。
031
關鍵設計要點
1、ESD防護
USB接口易受靜電損壞，必須加ESD靜電管。
2、VBUS電源管理
Host模式需限流電路（如ETA6010），避免過流損壞設備。
3、Type-C的CC引腳處理

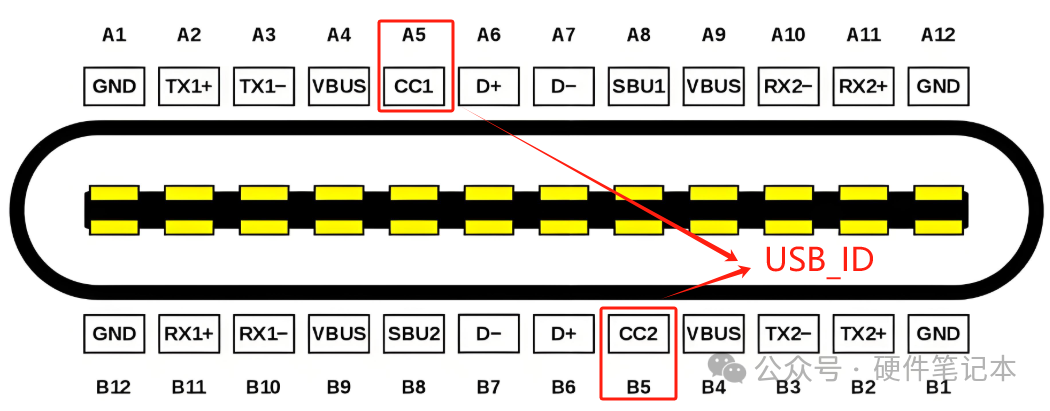

若使用Type-C接口，需通過CC引腳當做USB_ID進行Host/Device切換。
