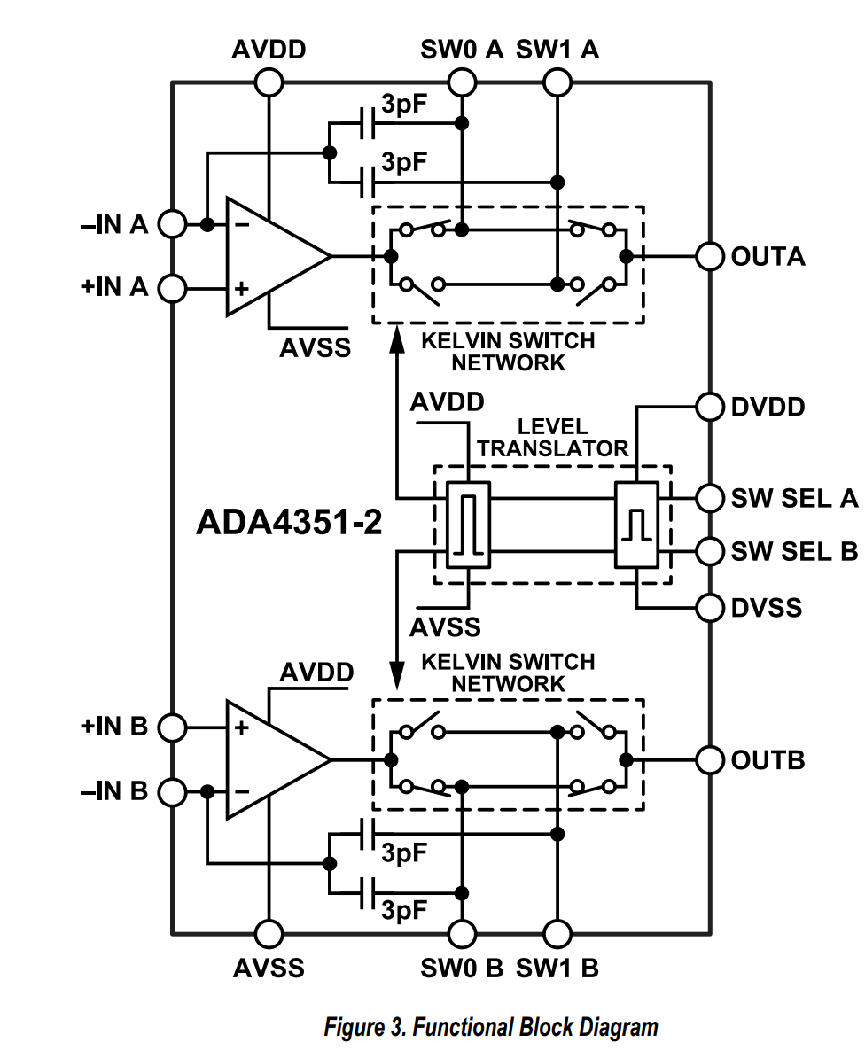

ADA4351-2是一個跨阻放大器
反饋電阻范圍
200 Ω ~ 10 MΩ

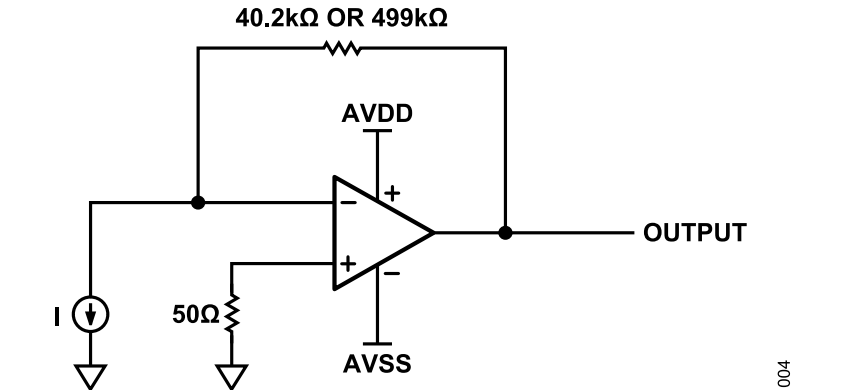

Vout = I輸入 * R反饋電阻
所以輸入為4uA 反饋電阻是40.2K歐時輸出為4uA * 40.2K歐=0.1608V

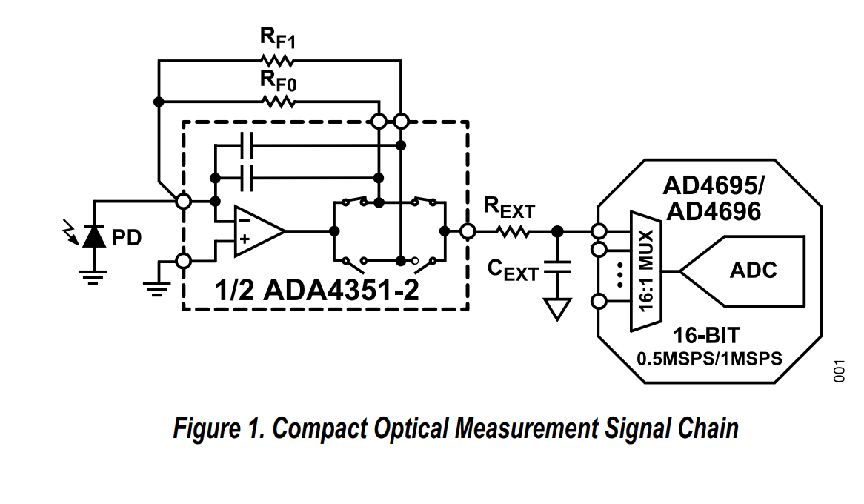

A和B通道都有兩個反饋電阻通道SW0和SW1接不同的反饋電阻。
SW SEL A/B的高低電平，分別控制選擇SW0還是SW1通道。
這里我沒有高精度電流源，所以使用信號發生器串聯5M歐電阻，信號發生器調整電壓來調整電流。
調整1V電壓對應電流調整為1V/5M歐=0.2uA，可以輕松過實現nA級別的電流改變方便測試。

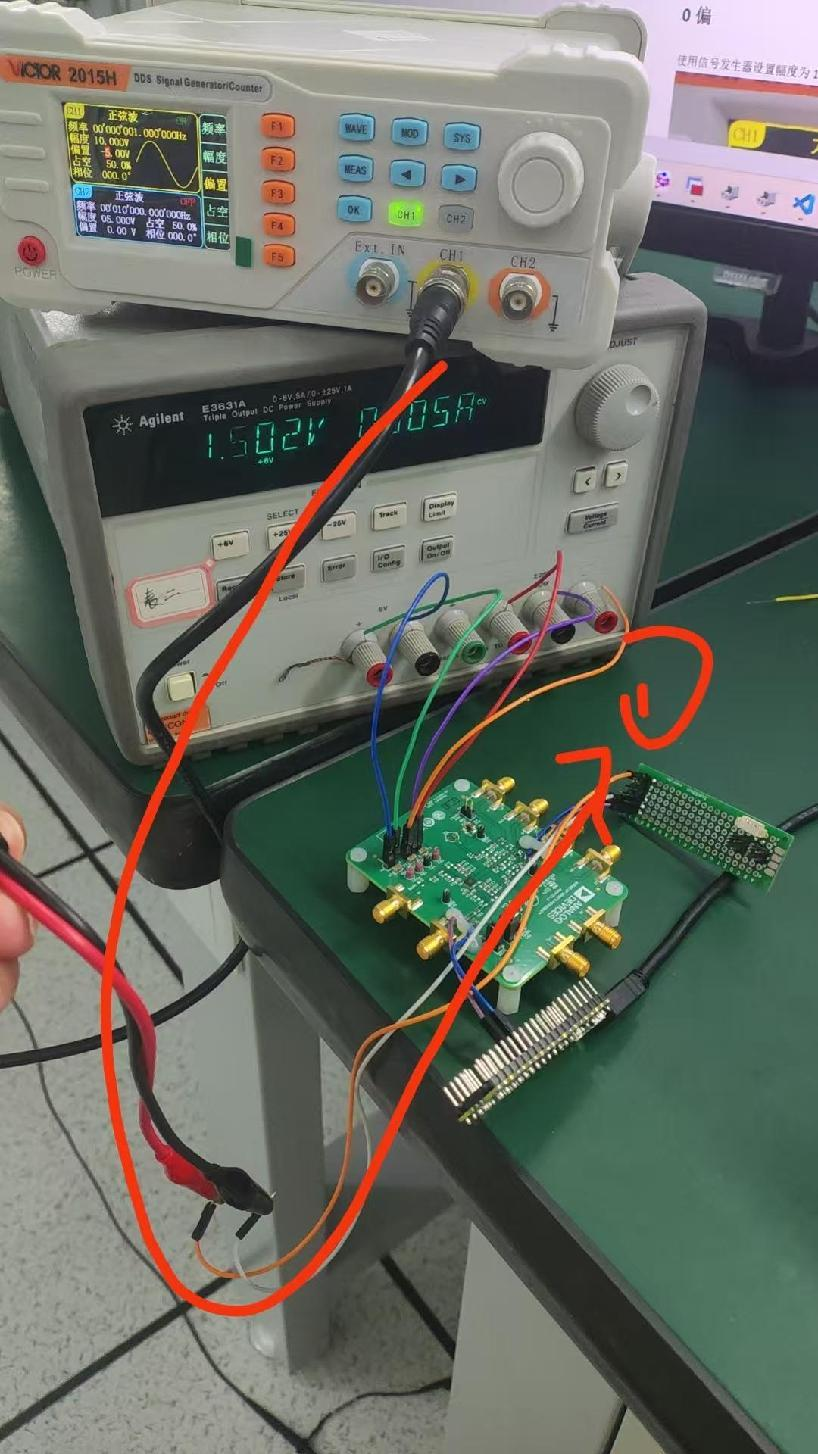

測試環境如下，信號發生器，帶正負輸出的電源+DVDD用的電源
這里用萬用板焊接了一個小電阻板，使用5個1M電阻串聯。
以上分享了基于Raspberry Pi Pico2+ADA4351-2的微小電流表Demo，可以看到ADA4351-2的溫度范圍，溫漂，0偏等參數都非常好。外圍電路也很簡單，輕松即可實現nA級別甚至pA級別電流測量，是實現微小電流測量表的優選方案。
