本文主要討論如何設計RS485接口電路，以及簡單介紹接口電路設計通常涉及到幾個關鍵要素。
什么是RS485？

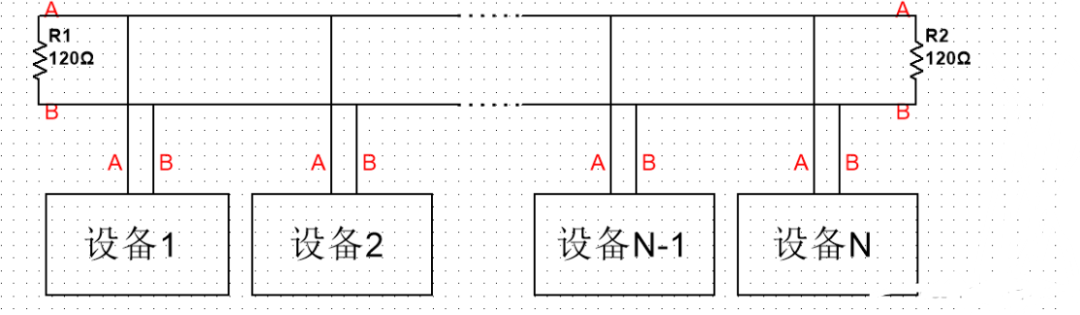

RS485是半雙工通信，半雙工通信指的是通道在一個時刻只能處于接收或者是發送。RS485的特點是支持多節點傳輸、傳輸距離遠、抗干擾能力強，RS485可以連接多個485設備，信號的速率可達到10Mbps。通過AB兩線之間的壓差來判斷是邏輯電平1或者邏輯電平0，當AB間的電壓差大于200mV時為高電平1，小于200mV時為邏輯電平0。一般會在首末兩端接120Ω電阻，其作用是進行阻抗匹配，消除信號反射。
RS485硬件電路設計

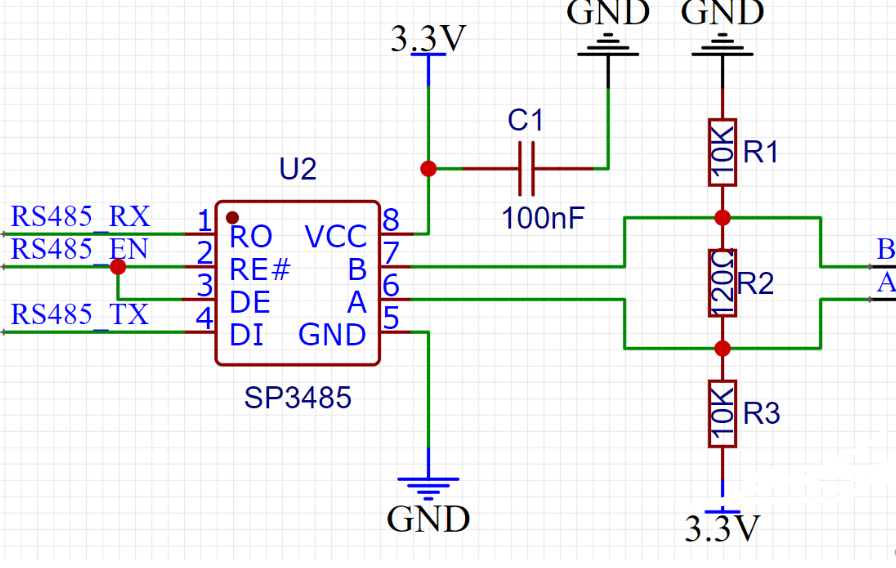

RS485電路設計可以分為隔離型和非隔離型，下圖是非隔離型電路，B端接到GND下拉，A端通過上拉電阻為高電平，是為了保證A和B之間的壓差大于200mV。DE和RE引腳是發送和接收使能，RE為低時，為接收使能；DE為高時，是發送使能。應用中一般是兩者連接在一起，通過IO口（RS485_EN）控制，因為芯片要么是處于接收，要么處于發送，因此在發送數據的前，給RS485_EN信號為高電平，接收數據就給低電平。
RS485自動收發電路硬件設計

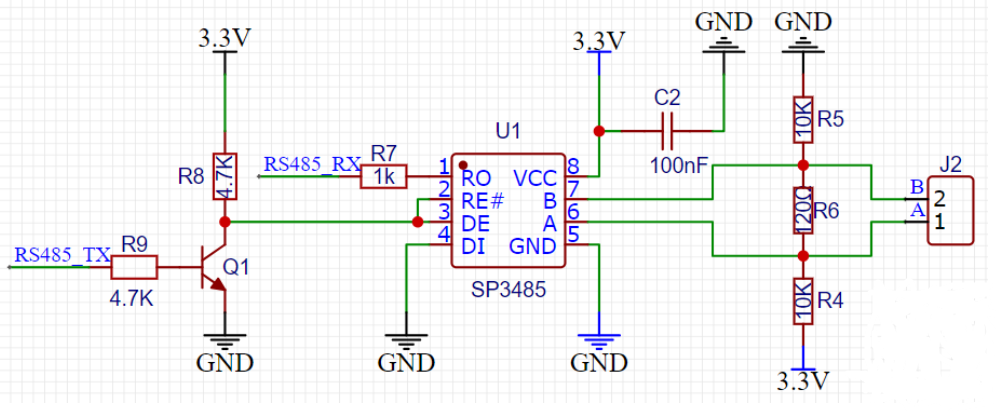

自動收發電路相比較普通的485電路，區別在于多一個晶體管控制485的使能引腳。R9限流電阻一般是4.7K，R8上拉電阻一般也是4.7K，使能引腳在晶體管沒有導通時被上拉。
接收數據時：接收數據引腳是芯片的第一引腳也就是網絡標簽RS485_RX，在接收數據過程中，RS485_TX引腳保持高電平，VGS為高電平，NPN三極管Q1就導通，RE和DE相連的引腳通過晶體管下拉到GND，此時接收使能，處于接收狀態。
發送數據時：發送數據引腳是RS485_TX，應該RS485_TX發送1，晶體管導通，RE和DE的電平為低，RS485收發芯片沒有打開，由于常態下485為高電平，此時數據就是高；當 RS485_TX發送0時，晶體管不導通，此時485收發芯片的發送使能為高，DI由于一直被下拉到GND，所以發出去的數據為0。這樣就實現了485的自動收發。
發送具體解析：
RS485_TX 發送1，VGS高電平，NPN三極管導通，使能引腳是低電平，發送失效，接收使能，處于接收狀態。由于SP3485芯片的AB引腳是高阻狀態，R4把A拉高，R5把B拉低，所以AB傳輸的是1。即RS485_TX發送1時，AB引腳發送1。
RS485接口防雷電路設計
接口防護電路

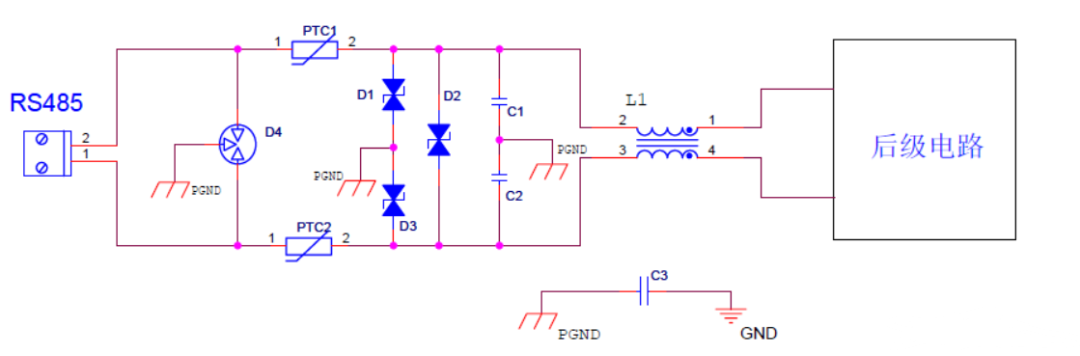

L1是共模電感，共模電感衰減共模噪聲，增強抗干擾能力，一般選擇120Ω/100MHz。C3電容的作用是為了隔開接口地和數字地，一般選擇1000pF。為了達到EMC防護要求，差模信號2kV，共模信號6kV，在接口處會預留上氣體放電管、熱敏電阻、TVS管組成防護電路。
RS485接口電路PCB的GND設計

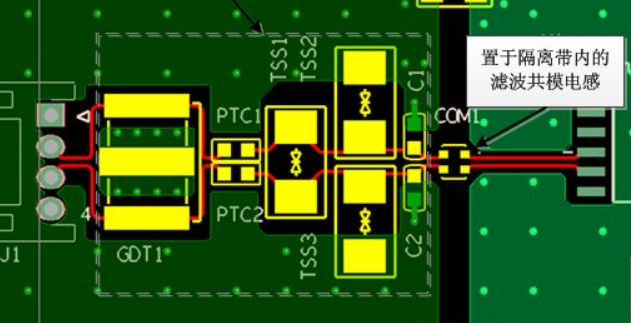

虛線處的防護器件要盡量靠近接口，擺放緊湊整齊，先放防護器件再放濾波器件。
RS485接口電路設計通常涉及到幾個關鍵要素，包括信號傳輸、電氣隔離、噪聲抑制、保護措施以及電源和控制邏輯設計等。
關鍵要素
信號線選擇與布線
? 使用一對雙絞線作為差分信號線（A和B），通常選用屏蔽雙絞線電纜以減少電磁干擾。
? 保持A和B線長度盡可能相等，以減少信號延遲差異，保證信號的完整性。
共模電感和濾波
? 在信號線入口處加入共模電感L1，用于抑制共模干擾，推薦阻抗范圍為120Ω/100MHz ~ 2200Ω/100MHz。
? 可能還需要并聯去耦電容和TVS管等元件，進一步提高抗干擾能力。
收發器芯片選擇
? 常見的收發器芯片有SP3485、MAX485等，它們將TTL/CMOS邏輯電平轉換為RS485差分信號。
? 需要關注RE、DE以及RO等控制引腳的連接邏輯，通常RE和DE可以連接在一起通過單個控制信號控制發送/接收模式。
偏置和終端電阻
? A信號線可能需要上拉電阻（如10kΩ至4.7kΩ），以確保在空閑時的電壓狀態，B信號線可能需要下拉到GND。
? 在總線的兩端或適當位置放置120Ω終端電阻，以減少信號反射和改善信號質量。
防雷擊和浪涌保護
? 可以在信號線上添加TVS管和/或自恢復保險絲，用于過壓和浪涌保護，提高電路的魯棒性。
? 對于高風險環境，考慮加入6kV以上的防雷擊保護電路設計。
EMC設計
? 保證良好的接地設計，特別是接口地的處理，有時單板地與外殼直接連接，通過1000pF電容耦合。
? 電路板布局時注意電源和信號線的分離，減少交叉干擾，增加濾波和退耦電容。
控制邏輯
? 根據應用需求，設計控制邏輯電路或使用MCU控制發送使能信號，實現自動或手動切換。
? 對于自動收發電路設計，可能需要更復雜的邏輯來自動管理發送和接收狀態，以適應不同通信場景。
RS485接口設計不僅關注電氣特性，還需要綜合考慮EMC、可靠性、安全性等因素，確保在復雜工業環境中的穩定通信。
