基于手指光電容積脈搏波（PPG）測得脈搏波到達時間（PAT）來估算血壓（BP）是一種前景廣闊的無創血壓監測方法。通過測量外周部位（例如手指）的血容量變化，PPG可檢測心室去極化后血壓波到達外周血管所需的時間。這個時間被稱為脈搏波到達時間（PAT，如圖1(a)），由于PAT與血壓水平強相關，因此可以用作估算血壓。然而，目前尚缺乏系統研究來明確哪種測量模式（透射模式、反射模式）、哪種波長最適合手指PPG測量，以及哪個PPG基準點最適合計算PAT。此外，從PAT中獲取血壓值需采用校準模型。校準模型可分為基于群體模型（需要大量受試者）和后驗?zāi)Ｐ蛢纱箢悾渲泻篁?yàn)?zāi)Ｐ椭饕兴姆N。

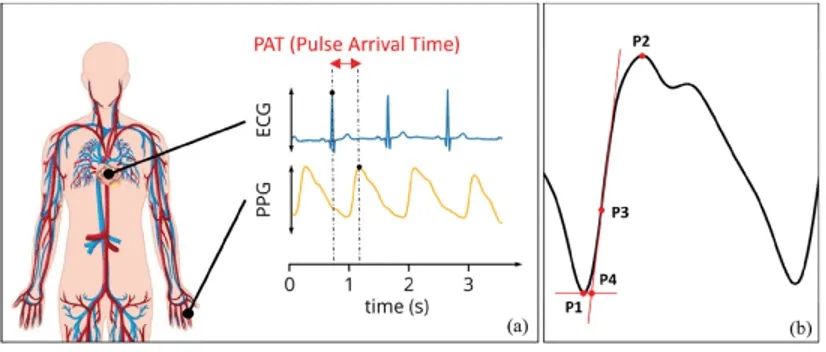

圖1 PAT以及PPG基準點
據麥姆斯咨詢報道，近日，由意大利米蘭理工大學（Politecnico di Milano）等機構組成的研究團隊開展了基于手指PPG估算動脈血壓的比較研究，旨在確認極短時間內實現基于手指PAT估算血壓的最佳設置和PPG預處理流程。為此，這項研究使用三種波長（兩種透射模式、一種反射模式）和四個PPG基準點（如圖1(b)），比較了四種常用校準模型的血壓估算的逐搏誤差。在此范圍內，研究人員設計并驗證了一款可以比較各種PPG模式和后處理方法的PPG設備，并將其應用于逐漸增加工作負荷的運動方案（以誘導血壓水平的短期變化）中來收集數據。這項研究以“Comparison of Methods to Estimate Arterial Blood Pressure From the Pulse Arrival Time by Finger Photoplethysmography”為題發表在IEEE Sensors Journal期刊上。
研究人員開發了一款專用PPG設備，該設備可靈活調整照明波長以及光電二極管（PD）與發光二極管（LED）的相對位置，并支持與其它儀器同步。該P(yáng)PG設備由搭載微控制器單元（MCU）的主板和設計用于手指佩戴的探頭組成（如圖2(a)和圖2(b)）。該探頭采用柔性技術制造，搭載三顆不同波長的LED（650 nm的紅光LED、525 nm的綠光LED和940 nm的紅外光LED）以及兩顆光電二極管，其中一顆光電二極管位于LED的同側（即反射模式PPG），另一顆光電二極管位于手指的另一側（即透射模式PPG）。

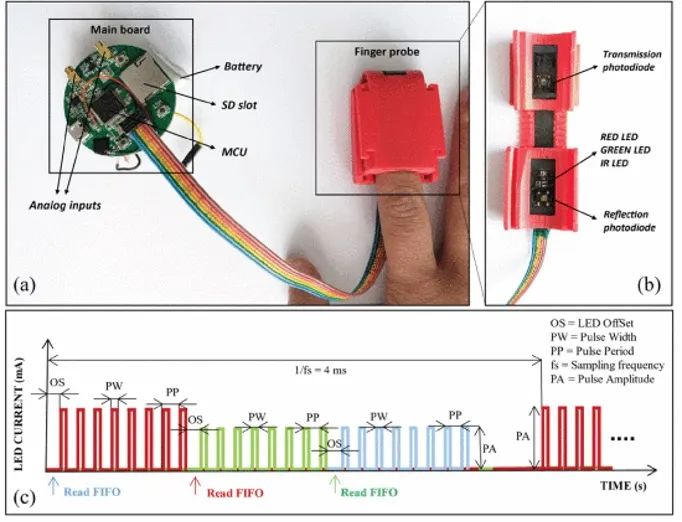

圖2 多波長多傳感器PPG設備的設置
為了探究PPG基準點、波長以及PAT校準模型對短期血壓估算的影響，研究人員利用上述設備進行實驗驗證。研究人員招募了10名健康、血壓正常的受試者（5名男性、5名女性）。每位受試者均在胸部貼附心電圖（ECG）電極，在左手食指佩戴多波長多傳感器PPG設備，并在同只手中指佩戴Finometer袖帶設備來進行測量。
綜上所述，這項研究旨在探討PPG基準點、波長和PAT校準模型對短期血壓估算的影響。研究人員開發了一款多波長多傳感器PPG設備，用于在10名受試者的運動方案中測量PAT的逐搏變化。這項研究比較了四種校準模型（雙系數反比模型、平方反比模型、對數模型、三系數反比模型）、四個基準點（波起始點、峰值點、最大導數點、切線交點）以及三種波長（紅光、綠光、紅外光），以估算5分鐘時段和單搏的血壓值。將手指收縮壓和舒張壓作為參考。結果顯示，收縮壓的估算誤差高于舒張壓。通過將紅光或紅外光與反比校準模型或平方反比校準模型相結合，5分鐘平均收縮壓的中值絕對誤差（MAE）達到可接受水平（< 5 mmHg）。單搏估算血壓的MAE雖然較高，但通過紅光或紅外光、最大導數基準點或切線交點基準點以及雙系數校準相結合，仍可實現MAE < 8 mmHg。因此，通過合理結合校正模型、波長和基準點，手指PAT估算短期血壓具有可行性。這項研究確定了通過PPG從手指PAT估算血壓的最佳參數，為開發臨床環境和普通人群中準確、連續血壓監測的無創設備做出貢獻。
論文鏈接：
https://doi.org/10.1109/JSEN.2024.3486565
