當這些轉換器與計算機和小型處理單元配合使用時，它們便可以實現處理數字信號和現實世界 信號 （例如聲波或溫度讀數）的廉價系統。這些系統非常擅長忽略不必要的 干擾 ，并且可以 在將 現實世界 信息 轉換為數字代碼后 保存、 訪問和 發送這些信息。隨著這項技術的不斷發展，這些數據轉換器的工作速度、信號容量 以及 轉換 細節和 精度 都得到了提升。

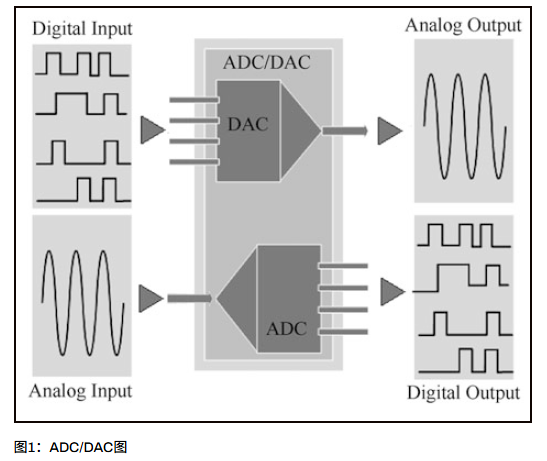

混合信號集成電路 (IC) 是結合了數字（開/關或二進制）和模擬（連續或可變）元件的電子芯片。將數字信息轉換為模擬信息的設備稱為數模轉換器 (D/A 或DAC )。同樣，將模擬信息轉換為數字信息的設備稱為模數轉換器 (A/D)。
隨著集成電路（IC）行業的不斷進步，目前商用的數字/模擬信號轉換設備（ADC/DAC）的數據傳輸速度已達到數百億比特每秒（Gbps），其精度（以位數衡量）已達到32位。
在測試將數字信息轉換為模擬信息（DAC）或?qū)⒛M信息轉換為數字信息（ADC）的設備時，通常會同時測量設備的內部特性及其信號傳輸性能。這些測量有助于我們了解設備的工作原理。然而，在大批量生產這些設備時，通常不需要對信號傳輸性能進行逐一測試，也不需要對其內部特性進行所有測試。批量生產設備的測試方法通常基于設備最終的用途。
例如，如果使用 DAC 來產生特定的穩定電壓，我們可能不會關心它在特定頻率下對快速變化的信號的失真程度。相反，我們會更關心 它產生的輸出電壓中可能存在的最大誤差 。另一方面，如果同一個 DAC 用于語音系統來重現語音，我們的關注點就會轉移。我們不會太擔心 DAC 本身的 精度 ，而是會更加關注其性能如何影響整體音質， 因?yàn)橐纛l信號會經過 音頻系統的各個部分，包括 DAC、用于凈化聲音的濾波器、用于增強信號的放大器以及其他組件。
數模轉換器 (DAC) 是一種可以被視為翻譯器的設備。它們接收一個輸入值（通常為整數），并將其轉換為平滑連續的信號輸出，例如電壓、電流或其他可測量的物理量。在許多實際應用中，這些連續信號被視為實數的近似值。從這個角度來看，我們可以用一個數學公式來描述 DAC 在產生電壓輸出時的工作原理：
這里，?????? 表示整數，???????? 表示帶小數點的數（實數或連續值），???????? 表示一個常數，作用類似于乘數或縮放因子。由于?????? 通常由數字系統提供，因此它通常以二進制格式表示，其中 D 位決定該數的最大大小。
系數 ?????1,?????2,…,??2,??1,??0 可以是 0 或 1。這些數字通常用于稱為數模轉換器 (DAC) 的設備中，如圖 2 所示。

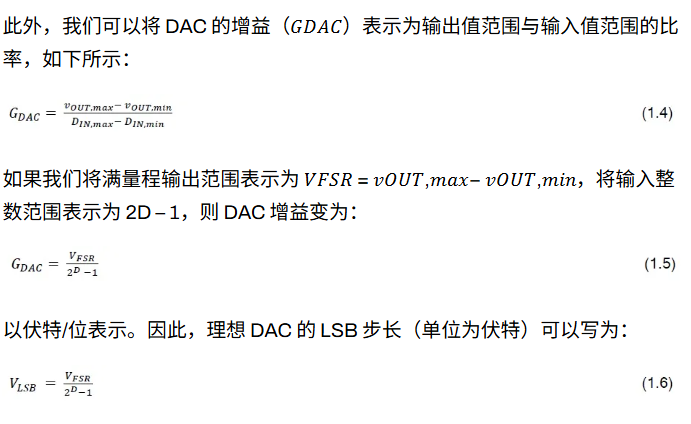

系數?????1 被認為是最重要的位 (MSB)，因?yàn)樗鼘?duì)整個數字的影響最大。另一方面，系數??0 被稱為最不重要的位 (LSB)，因?yàn)樗鼘?duì)數字的影響最小。如果輸入僅改變一個 LSB（即最小可能變化 Δ?????? =1 ??????），我們可以使用公式 (1.1) 計算出輸出端的最小電壓變化。這寫為：Δ???????? = ???????? ×1 ??????，其中 ???????? 是與 DAC 相關的特定值。由于這種微小的變化經常出現，因此它被賦予一個特殊名稱：????????，代表最不重要位的步長。

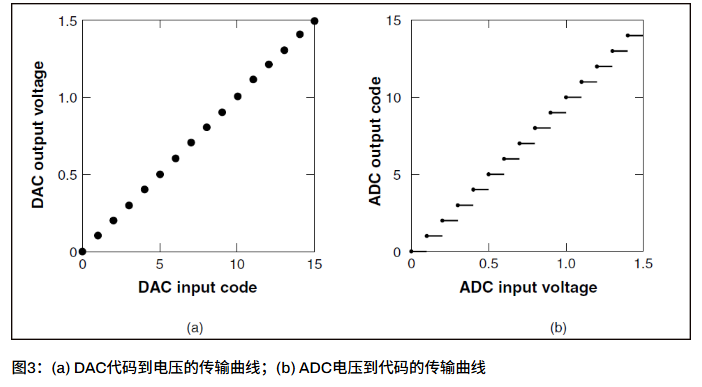

4位DAC的輸入和輸出之間的關系可以用解碼方程來描述，如圖3a所示：

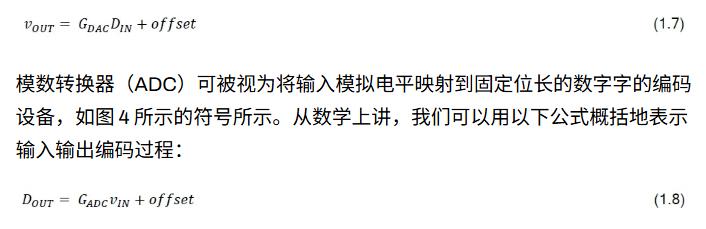

可以將 ????????,?????? 和 ????????,?????? 想象成控制給定電壓的調光開關上的最低和最高設置。此開關由數字控制。因此，當我們改變數字時，電壓輸出也會改變。這個過程幾乎就像一個完美的調光開關，但有一個例外：電壓會略微增加——我們稱之為偏移量。這就像調光器總是從略高于零的位置開始。術語“偏移量”的添加方式如下：
可以這樣理解：模數轉換器 (ADC) 接收平滑、流動的信號（可以是任意值），并將其轉換為階梯狀的數字信號。這就像將緩坡轉換成階梯狀，每一步都代表一個特定的整數。

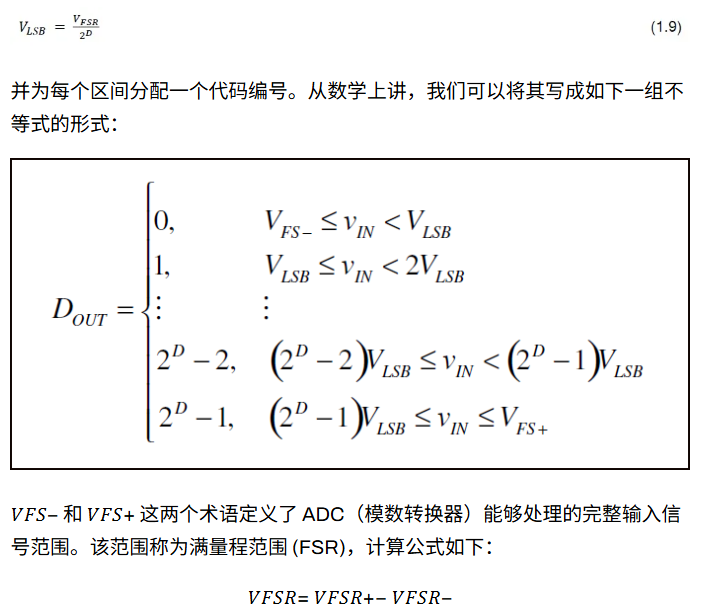

然而，實數軸上并非所有數字都能直接映射到整數軸上的值。假設你有一把非常精確的尺子，可以測量各種尺寸，包括分?jǐn)?shù)，而你想在一把只有整數的簡易尺子上記錄測量值。不幸的是，這把精確尺子上的每個測量值并非都能完美地落在整數上。當我們想要將精確尺子轉換為簡易尺子時，這種不匹配會帶來問題。為了解決這個問題，我們可以將所有可能測量的值分解成大小相等的方格網格。對于模數轉換器，解決這個問題的一個方法是將模擬輸入滿量程范圍 (????????) 按照以下公式分成 2?? 個大小相等的區間：
例如，圖 3b 說明了 4 位 ADC 在 0 V 至 1.5 V 范圍內工作時的行為（或傳輸特性）。在這種情況下，ADC 可以檢測到的最小步長（稱為最低有效位 (LSB) 大小）為 0.09375 V。
值得注意的是，并非所有 ADC 的行為方式都相同。與通常遵循統一模式的數模轉換器 (DAC) 不同，模數轉換器 (ADC) 會根據其設計而有所不同。這種差異的產生是因?yàn)?ADC 經常需要處理一個輸入值可以分配給多個數字輸出的情況——這一挑戰被稱為多對一映射問題。

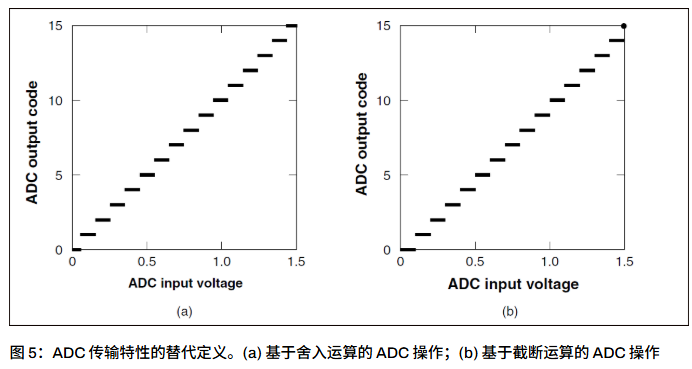

為了解決這個問題，ADC 設計人員通常依賴兩種數學技術：將十進制數（帶小數的數字）四舍五入或截?cái)酁樽罱咏恼麛?shù)值。圖 5 顯示了這些方法如何影響 4 位 ADC 在 ???????=1??（作為最低可能值）和 ??????+= 1.5??（作為最高可能值）之間的工作行為。
對于使用舍入方法設計的 ADC，其行為可以更一般地解釋為：
或者，對于截?cái)嘣瓌t，如下所示：
當我們考察這兩種特定場景時，我們能夠測量的總量并沒有被分割成相等的部分。這些新的劃分總范圍的方法意味著系統

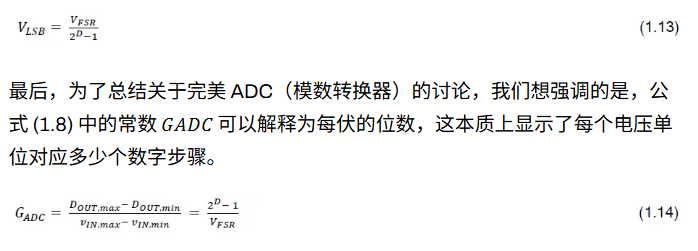

能夠識別的最小變化（步長）現在與我們最初討論的數字不同。對于這兩種情況，最小步長的值是：
對于截?cái)嘈秃蜕崛胄虯DC（模數轉換器），增益相同。它等于ADC能夠測量的輸入信號最小變化量的倒數（稱為步長）。比較公式 (1.13) 和公式 (1.14) 可以清楚地看出這一點。
想象一下，你有一條連續流動的水流（比如河流）。它就像一個 模擬信號 ——它平滑地變化，并且具有無限多個可能的值。現在，想象一下在某些時間點拍攝這條河流的快照。這些快照就像 數字信號 ——它們是獨特的，并且只有特定的、可數的值。
采樣是獲取這些快照的過程，將連續的模擬信號轉換為一組數字值。這就像將流動的河流變成一系列數據點。重構則相反——獲取這些數字快照，并嘗試重建原始的流動河流信號。在測試同時處理模擬和數字信號的微芯片（我們稱之為混合信號集成電路）時，我們經常使用這兩個步驟。
為了獲得模擬信號的良好數字表示，我們需要足夠頻繁地進行快照（采樣）。理論上，規則是，對于測量信號的每個周期，至少應該拍攝兩次快照。這就像確保拍攝足夠多的旋轉車輪照片，以準確顯示其旋轉速度一樣。這個快照速率稱為采樣頻率。然而，在實際測試中，我們有時會根據目標拍攝更多快照（過采樣）或更少快照（欠采樣）。
在進行涉及處理數字信號的測試時，采樣主要有兩種方式：
混合信號芯片有處理模擬信號的部分，也有處理數字信號的部分。
測試了各種感興趣的參數：
一種常見的測試設置涉及使用 ADC。以下是我們測試 ADC 的簡化視圖：
我們還可以使用直方圖對正弦波進行相同的靜態檢查。
在完美的芯片中，SINAD 和 SNR 應該相同。因此，SINAD 越接近 SNR，芯片性能越好。ENOB 也包含在 SINAD 中。它等于 (SINAD - 1.76) / 6.02。
測試并非易事。混合信號芯片的測試非常復雜，因?yàn)樗枰獙?duì)模擬和數字信號進行精確的定時和測量。它需要能夠生成特定高質量波形并準確捕獲和分析芯片輸出的軟件和硬件。
該軟件還需要協調測試的模擬和數字組件，以使其正常工作。
有時，自動測試設備無法提供測試最佳高速混合信號芯片所需的極高精度信號。因此，在這種情況下，我們會使用單獨的高質量?jī)x器或進行環回測試，這就像測試自身一樣。我們還必須確保測試電路板經過精心設計，電源和地連接清晰，信號干凈，不受任何噪聲干擾。IEEE 邊界掃描方法是一種適用于混合信號芯片的測試方法，可以幫助簡化整個測試過程并降低成本。
