【研究背景】
水系有機液流電池（AORFB）是一種安全、適用于大規模場景的儲能技術。它以水作為溶劑，使用有機材料作為儲能活性物質，原料來源廣泛，具有本征安全性。該電池系統中，離子交換膜起到傳輸離子并阻止活性物質滲透的重要作用，決定了AORFB運行的穩定性、能量效率、輸出功率等。傳統的離子交換膜，包括商業化的微相分離Nafion膜，以及廣泛研究的自具微孔型膜材料，通常面臨著離子電導率和選擇性之間的相互制衡。設計出兼具高離子電導率和高選擇性的離子交換膜，對提升電池系統運行效率至關重要。
【工作介紹】
近日，西湖大學王盼課題組開發出一種具有雙重離子通道的支化型陰離子交換膜b-TB。b-TB膜兼具微孔型和限域相分型離子通道，且離子通道的尺寸狹窄。其優異的電化學性能打破了傳統離子交換膜在電導率與選擇性之間的相互制衡，并在中性體系A(chǔ)ORFB中表現出優良的運行效率和穩定性。該工作為離子交換膜的離子通道設計提供了新思路。相關研究發表在能源類頂級期刊Joule上。
文章鏈接：
https://doi.org/10.1016/j.joule.2025.101976
【內容表述】

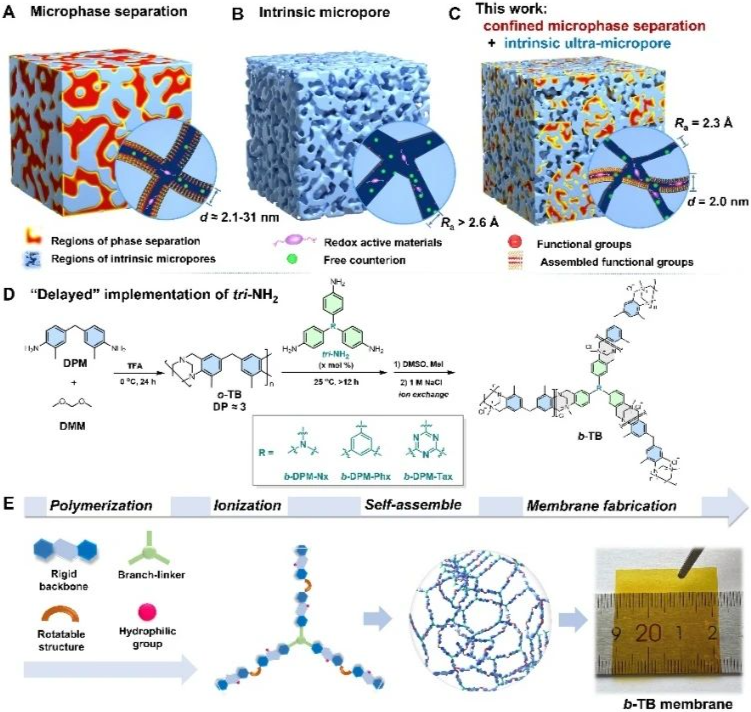

圖1. b-TB膜的設計思路與制備方法
作者創新性的采用后支化合成策略，實現膜在高離子化程度下兼具優良的強度和韌性，并在極性溶劑中表現出良好的溶解性，可采用溶液澆筑法成膜。通過調控支化連接單元的結構、比例和骨架結構的剛性，作者實現了膜的形態學和微孔結構調控，制備出兼具微孔型和相分型離子通道的b-TB膜。

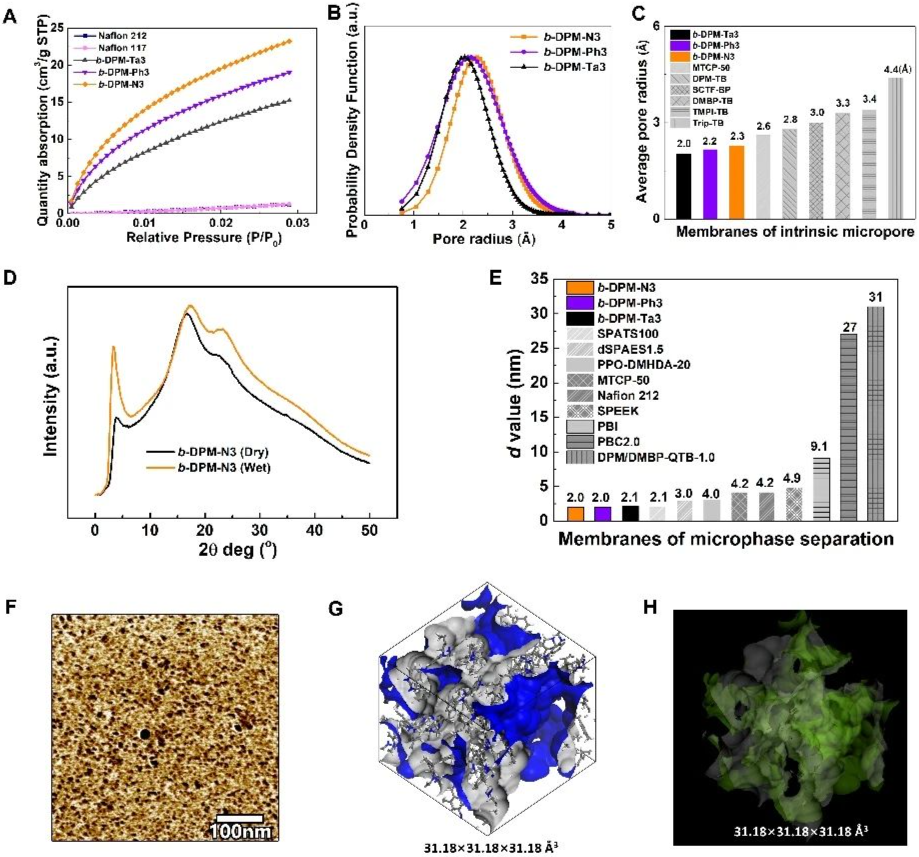

圖2. b-TB膜的離子通道表征
作者通過二氧化碳吸附和原子力顯微鏡測試，并通過正電子湮沒和小角X射線散射技術，分別對膜的微孔及親水域尺寸進行了表征，確認了b-TB膜中存在雙重離子通道。在相同的技術手段下，b-TB膜的平均微孔半徑（< 2.3 ?）和親水域d值（2.0-2.1 nm）在目前已報道的所有膜中均處于最低的水平。表明b-TB膜的離子通道結構豐富且狹窄。
b-TB膜兼具優良的離子電導率和選擇性。在2 M氯化鉀介質中，b-TB的膜面電阻僅為0.42 Ω?cm2，遠低于商業化的DSV膜。同時b-TB膜對不同結構的有機活性分子表現出良好的抗?jié)B透性，滲透系數低至10-12 cm2/s數量級。

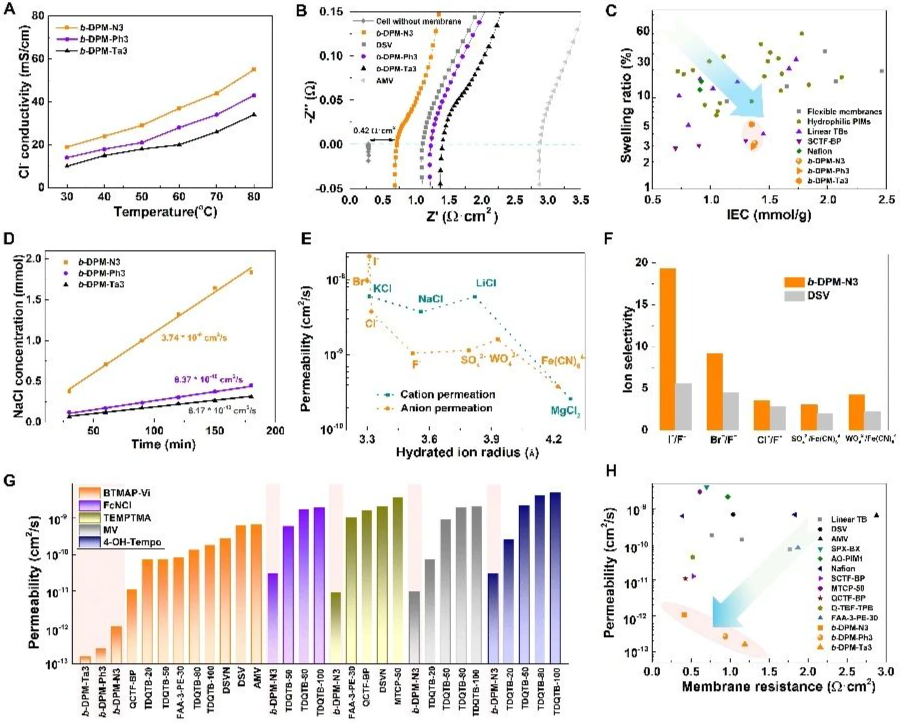

圖3. b-TB膜的物理-電化學性能
將b-TB膜應用到中性體系的AORFB中，在0.5 M活性物質濃度下，b-TB膜展現出優異的電阻與功率表現。在不同電流密度下，其能量效率也顯著優于相同電池體系下的其他膜材料。b-TB膜的長循環性能也十分優越，在0.1 M 和0.5 M 電解質濃度下，電池穩定運行超過230小時，且無明顯的能量效率和容量衰減。電池可在高達300 mA/cm2的電流密度下高效、穩定運行。電池表現進一步證明了b-TB膜優越的離子傳輸和抗?jié)B透性能。

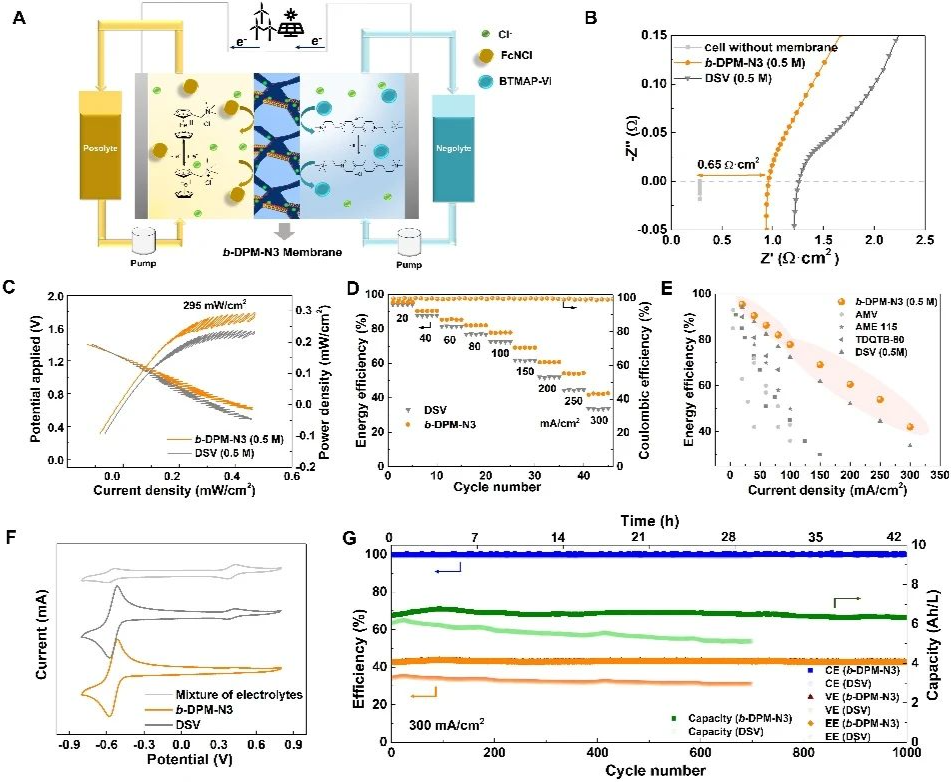

圖4. b-TB膜在中性AORFB中的電池性能
