“電感飽和”這個一直聽到的詞匯你究竟理解其含義嗎？除了電流彎曲失真、燒壞器件這些表象，在物理上“飽和”到底是什么意思？
感值、耐溫、飽和電流、尺寸、價格 —— 這五個是我們電感選型的基本坐標系，當然我們還會考慮線圈和磁心的形態、磁材、安裝焊接方式。選型過程中最惱火的無過于在數十個電感中找到合適的，卻發現其中一個參數不滿足要求，或者僅僅因?yàn)榘l(fā)生概率極低的峰值功率而導致的飽和電流不足而帶來過大的設計裕量。
電感之所以呈現感性，即流過電感的電流會滯后于施加在電感上的電流（事實上是滯后 90 度相角）：因?yàn)槔愦味桑姼芯拖裥芎⒆幼プ〖依锏膶櫸铮璧K寵物的前進（電流的變化），你得給熊孩子一些壓力，他先會不大情愿，然后再讓寵物（電流）走一下（我們充分利用了這個不聽話的特性來實現我們扼流 Choke 的目的）；電感又像一個彈簧，當你施加壓力的時候，它把一部分能量存在自己體內，剩下的一部分能量傳輸出去，當彈簧被壓縮到極，它沒辦法再存儲更多的能量了，即發生飽和，所有增加的能量都被悉數傳遞出去，電感失去了它的滯后作用。在物理上彈簧這個例子或許更加恰當，就像下面這段在網上找到的教科書般的答案：電子在原子外層繞著數層軌道旋轉，每一層電子旋轉都會依愣次定律產生一微弱的磁場，每一層的磁力不同、方向也不同，但合力為零，沒有磁性。當一線圈通電流，同樣的依愣次定律產生一磁場，磁力線穿過磁性材料（鐵心），磁性材料內原子的電子旋轉軌道開始轉向，以抵消線圈產生的磁力線，線圈電流越大，越多磁性材料電子的旋轉方向改變，所有磁性材料電子旋轉方向都相同時，就是磁飽和。
當我們在所有電子上都疊加一個共同的旋轉方向，就像整齊劃一的軍隊方陣，它的磁力就達到了，不能再增加磁力就被成為飽和。這種說明足夠形象，可以定性解釋飽和的概念，但是定性可能并不能讓你滿足，物理的魅力遠遠不止在定性分析。當我們談?wù)撾姼酗柡偷臅r候，實際上是在談?wù)撹F心飽和，空心的電感永遠不會飽和。這時候很直觀的問題就是：為什么不使用空心電感呢？這就必須從電感量的計算公式說起（這里直接拿出結論，具體的推導將在下一部分提到）：
式L中是感量，磁導率μ，繞組等效匝數N，磁路的等效截面積為S，電感線圈等效磁路長度為?。
顯而易見，要提高感值可以增大分子μ、N、S ，減小分母?。N往往受限于體積（尤其是功率電感的線非常粗，每一匝都會大大增加體積，且提高N也會提高）、線阻（發熱）、寄生電容（尤其是 EMC 電感，寄生電容會大大削弱其高頻抑制能力）。在相同 dimensions 下，提高μ幾乎是唯一途徑，空氣的磁導率幾乎等于真空中磁導率μ0，而性能優異的磁性材料μ可達2000μ0，空心電感對比含有磁心的電感，其感值也會相差幾千倍。

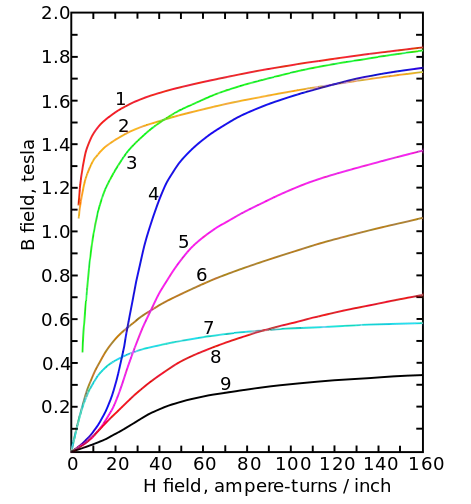

（1.鋼板 2.硅板 3.鋼鑄件 4.鎢鋼 5.磁鋼 6.鑄鐵 7.鎳 8.鈷 9.磁鐵礦）
“成也蕭何，敗也蕭何。”μ幫助我們獲得高感值，卻也帶給我們飽和的問題。磁場強度H和磁感應強度B的關系可以用磁導率表示：

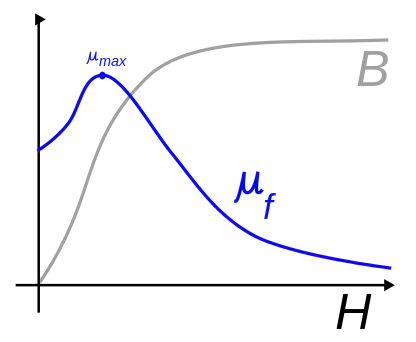

磁性材料的磁導率不是一個恒定不變的量，而是取決于磁場強度H。在會發生磁飽和的金屬中，隨著通過電感的電流增加，相對磁導率μ隨磁場強度H的增加達到一個最大值，然后隨著它的飽和減小，最后會變?yōu)?，所以相應的電感L也趨向空心電感。換句話說，就是變成了導線，這就是電感飽和的物理意義。電感不會消失，只會退化成空心電感。B-H曲線（在很多教科書里它有另一個名字：磁滯回線，當然，磁滯回線還有另外三個象限）如下圖所示，在H的右極限處，所有的材料都會趨向于同一根直線，這就是大自然的物理收斂：因?yàn)榇棚柡停?span id="6o8j2nhyx9pa" class>鐵磁性材料的磁導率μf會隨磁場強度增加，上升到一最大值，之后漸漸下降。 用麥克斯韋方程組計算一切 —— 一切電磁相關的物理量，都可以從麥克斯韋方程組得出。電感并不例外：電感（這里只考慮自感）的物理定義式是：
物理上最撓人的幾個事實之一就是，定義式往往不是用來設計的公式，針對后者我們還會有一個更常用的計算公式，下面來推導一下：根據法拉第定律（麥克斯韋方程之一），感應電動勢等于磁通（
）變化率，如果是多匝線圈還需要考慮繞組等效匝數：
結合電感定義式，有
：兩邊同時對時間積分，可得
。由 = BS、B = μH，設通入電感電流為I，根據全電流定律（麥克斯韋方程組之一）H? = NI結合電感的定義，可得：
