AMEYA360代理 | 納芯微發布NSD7315系列H橋直流有刷電機驅動芯片

• 滿足AEC-Q100 grade 1: –40°C~125°C TA（車規版本）

• 工作電壓：4.5V~35V (40V耐壓) ，輸出電流：10A (峰值)

• 超低內阻 Rds(on) (上管+下管)：150mΩ @TJ = 25°C, 13.5V

• 集成電流采樣功能：比例電流輸出（IPROPIx）

• 集成可配置的電流調節功能

• 可配置的控制模式：PH/EN，PWM(IN1/IN2) 和獨立半橋控制

• 輸出上升/下降時間壓擺率可配置，優化降低EMI性能

• 低功耗模式：靜態電流3μA @TJ = 25°C, 13.5V

• SPI 和硬件接口選擇：

  – SPI接口：NSD7315S-Q1

  – 硬件接口：NSD7315H-Q1

• 先進保護和智能診斷功能：電源欠壓保護，電荷泵欠壓，過流保護，負載開路檢測，過熱關斷與過熱預警，故障狀態輸出（nFAULT/SPI）

NSD7315上下管總導通電阻僅為150mΩ，峰值輸出電流可達10A，能夠為汽車有刷電機、閥門泵類及工業電機提供大扭矩帶載能力。即使在高溫環境下，也具備較低且穩定的溫升表現，運行持久可靠。

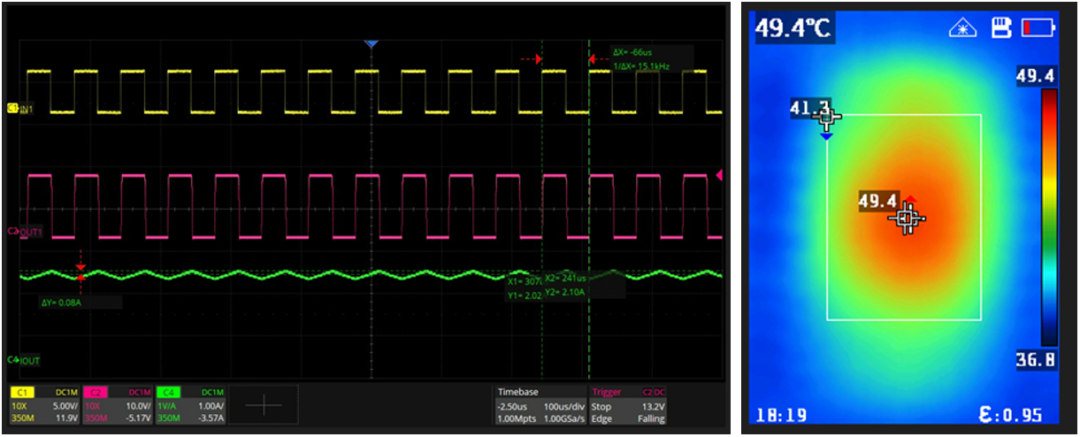

在半橋模式下，帶載持續輸出2A電流，環境溫度為25℃，芯片溫升穩定在24.4℃。

帶載持續2A電流時的芯片溫升

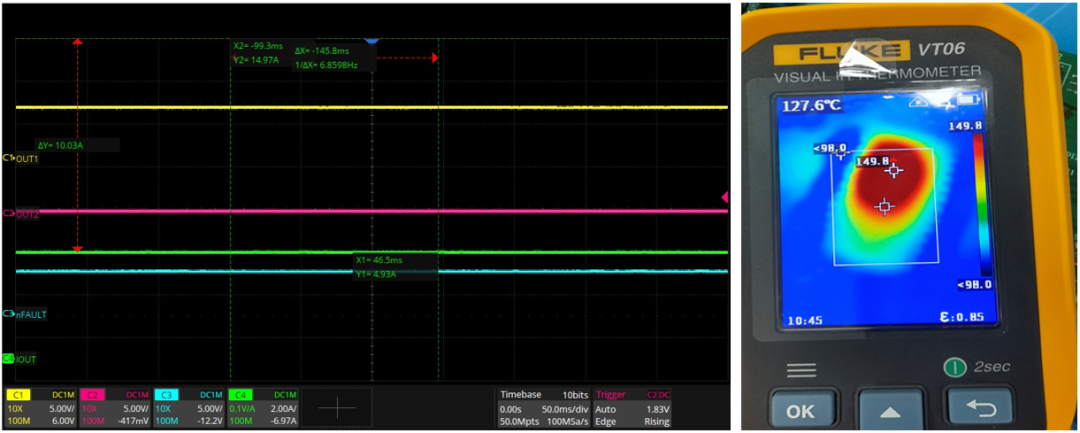

在全橋模式下，帶載持續輸出5A電流，環境溫度為25℃，芯片溫升穩定在125°度，未觸發過溫保護。

帶載持續5A電流時的芯片溫升

在電機等負載驅動中通常采用硬開關方式，而大電流驅動會帶來顯著的電流變化率（△I/△T），進而產生較大的電磁干擾（EMI）（如下圖所示）。若芯片輸出的壓擺率固定且較慢，會導致內部MOS開關損耗增加，導致溫度升高。因此，如何在滿足EMI性能的同時控制溫升，是大電流驅動應用中的一大難點。

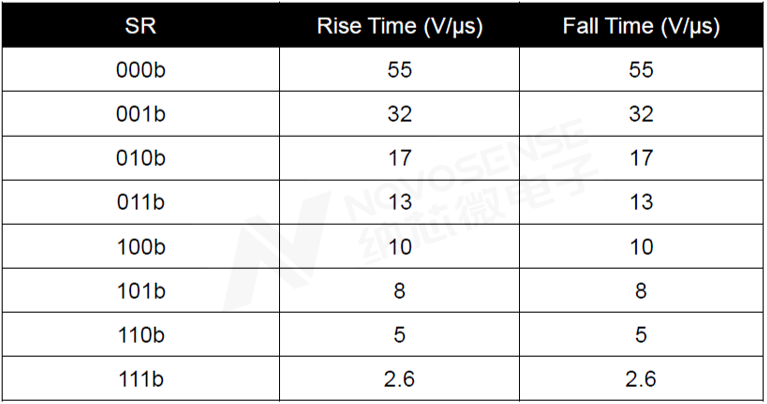

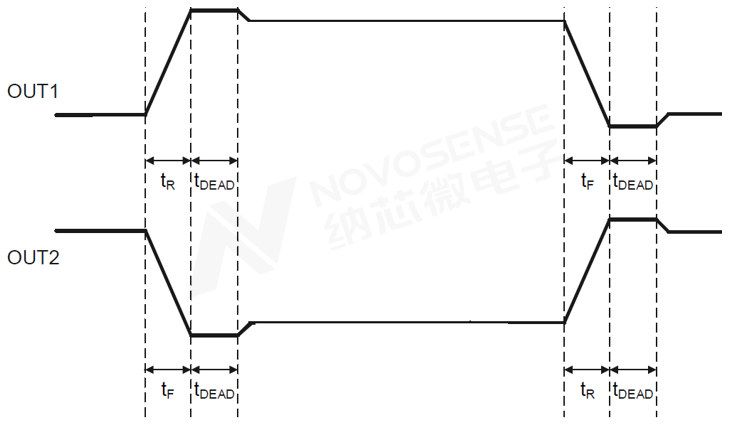

NSD7315支持根據不同負載和不同輸入PWM頻率，來靈活設置輸出的上升/下降Slew Rate，同步配置死區時間，方便工程師在不更改硬件設計的前提下，通過軟件(SPI版本)或者SR管腳(HW版本)來優化溫升和EMI性能。

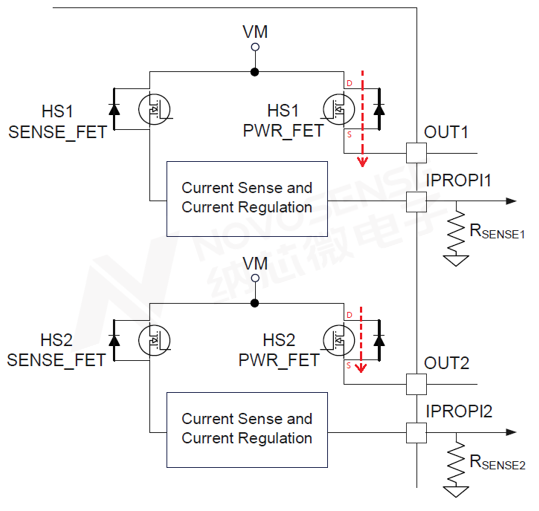

NSD7315集成電流采樣功能，無需外部功率采樣的電阻和電流運放即可實現電流檢測。通過IPROPIx管腳，可按1/1100的比例輸出每個半橋上管MOS的正向導通電流（即從Drain到Souce端的電流）。若將IPROPI1和IPROPI2管腳連接在一起，則輸出電流為兩個上管的正向電流之和（如下圖所示）。

NSD7315內置電流鏡

同時，NSD7315還集成了電流調節功能，當輸出電流超過內部設定的電流閾值時，芯片會自動執行限流功能，以防止在電機啟動或堵轉等工況下出現過大負載電流，從而避免芯片過熱和電機損壞。

NSD7315支持輸出端負載開路診斷功能，可在驅動芯片待機模式和工作模式下分別檢測負載狀態，幫助系統在電機運轉前或運行中及時發現異常，提升系統可靠性。該功能支持兩種檢測模式：待機模式檢測（OLP）和工作模式檢測（OLA）。

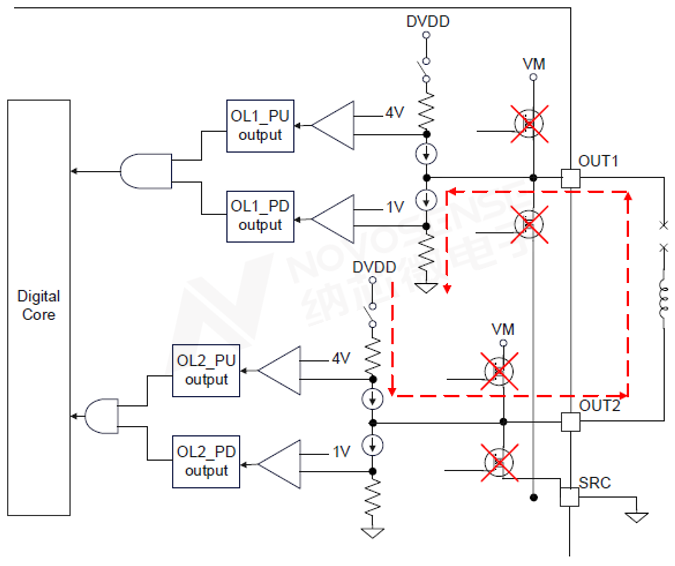

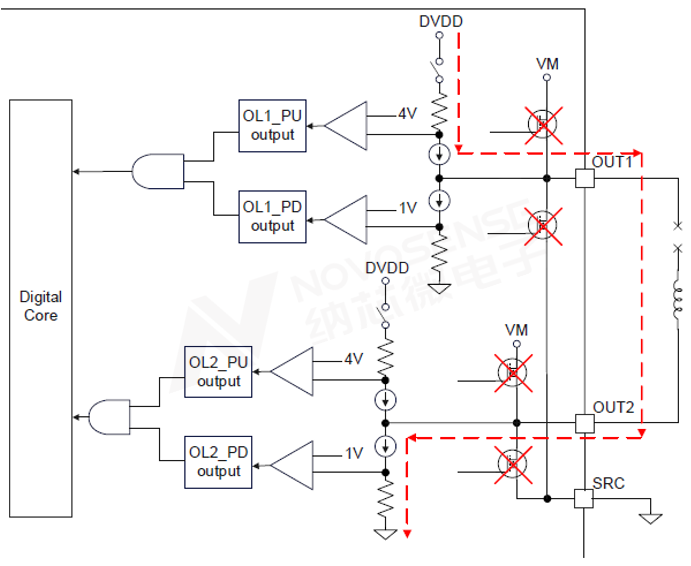

待機模式下的負載開路檢測(OLP)：芯片通過依次使能內部的上拉和下拉電流源，測量流經內部上/下拉電阻的電壓，并與內部比較器的電壓閾值進行比對，從而判斷輸出是否存在開路。

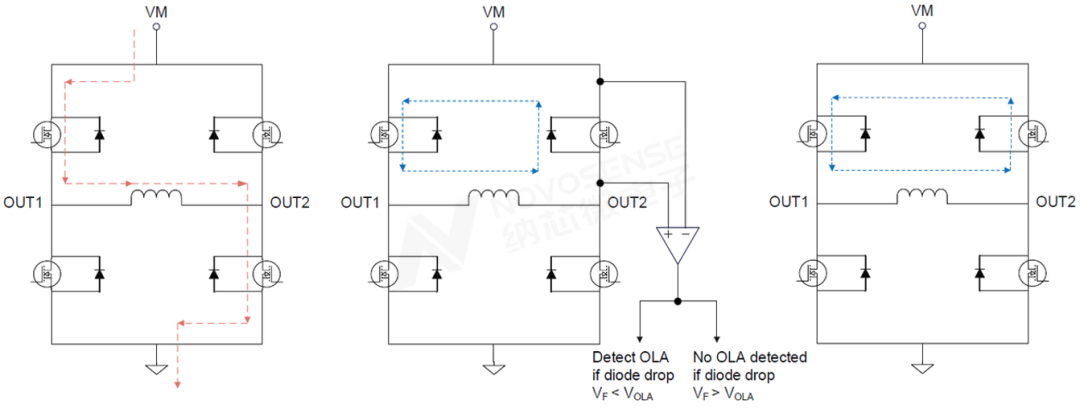

工作模式下的負載開路檢測(OLA)：芯片通過檢測死區時間內高邊續流MOS管體二極管的導通壓降，并與固定的VOLA電壓閾值比較，實現實時開路檢測。

OLA模式檢測電路

納芯微H橋直流有刷電機驅動NSD7315系列現已全面量產，作為NSD73xx系列的重要拓展，該系列具備良好的通用性與可靠性，適用于多種典型負載需求。NSD7315系列的推出，進一步完善了納芯微在電機驅動領域的產品布局，為客戶提供更高集成度與系統適配性解決方案，助力終端產品快速落地。

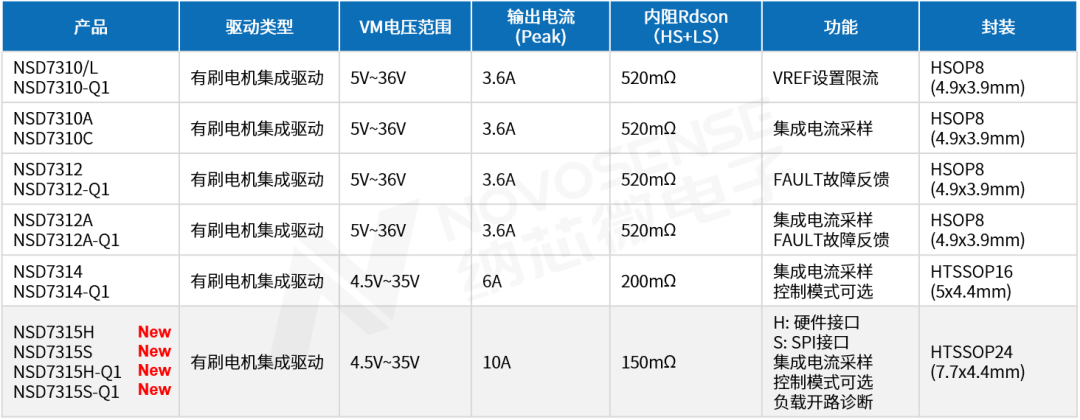

NSD73xx系列選型表
