隨著智能手機的普及和快充技術的發展,USB Power Delivery (PD)快充和USB Type-C接口已成為現代移動設備的標配。然而,這些先進技術在帶來便利的同時,也為設備的靜電防護帶來了新的挑戰。今天,讓我們深入探討USB PD快充和Type-C接口的靜電防護問題,以及如何通過精心設計來確保手機的安全充電。
USB PD快充技術
USB PD是一種先進的快速充電協議,能夠在USB連接上提供高達100W的功率。它通過動態協商電壓和電流,實現了更快、更高效的充電。
在日常使用USB PD快充充電器時，需要頻繁地熱插拔。如果其內部防護措施不到位的話，不僅會導致浪涌電流通過電源線進入內部電路損壞主控芯片，而且還容易引發輸出瞬間大電流，影響充電穩定和安全，甚至導致受充設備損壞。不僅如此，USB PD快充充電器和快充移動電源產品在使用中，很容易與人體或其他帶靜電物體產生接觸，而多數產品外殼的殼料與USB端口、呼吸燈、按鍵的連接處并不是無縫設計，外部靜電很容易通過接縫進入主板中，導致產品損壞。
USB Type-C接口的 ESD 防護
大多數時候，我們都帶著手機、智能手表、無線耳機等，這些設備都只能通過 USB 端口充電。使用電腦時，我們經常會使用USB 移動閃存驅動器（簡稱 U 盤）來傳輸文件。在車里給手機充電時，我們會使用標準的USB 端口。USB 在我們的日常生活中無處不在，參與我們的每一次數字體驗的一部分。
Type-C接口憑借其可逆插拔和多功能性成為新一代USB標準,但其密集的引腳排列和雙向性也增加了靜電防護的難度。
USB PD快充與Type-C接口靜電防護方案
01
USB PD 快充
想要生產出一款穩定安全的USB PD快充產品，其EOS防護/ESD靜電保護措施必不可少。從物料成本、研發周期、生產流程等方面考慮，越來越多的廠商選擇在USB PD快充接口內置浪涌和靜電保護器件。那么，USB PD快充接口浪涌靜電保護選用什么型號的TVS二極管呢？

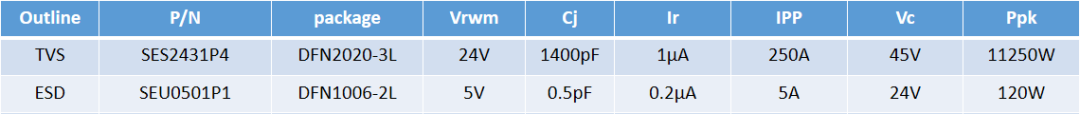

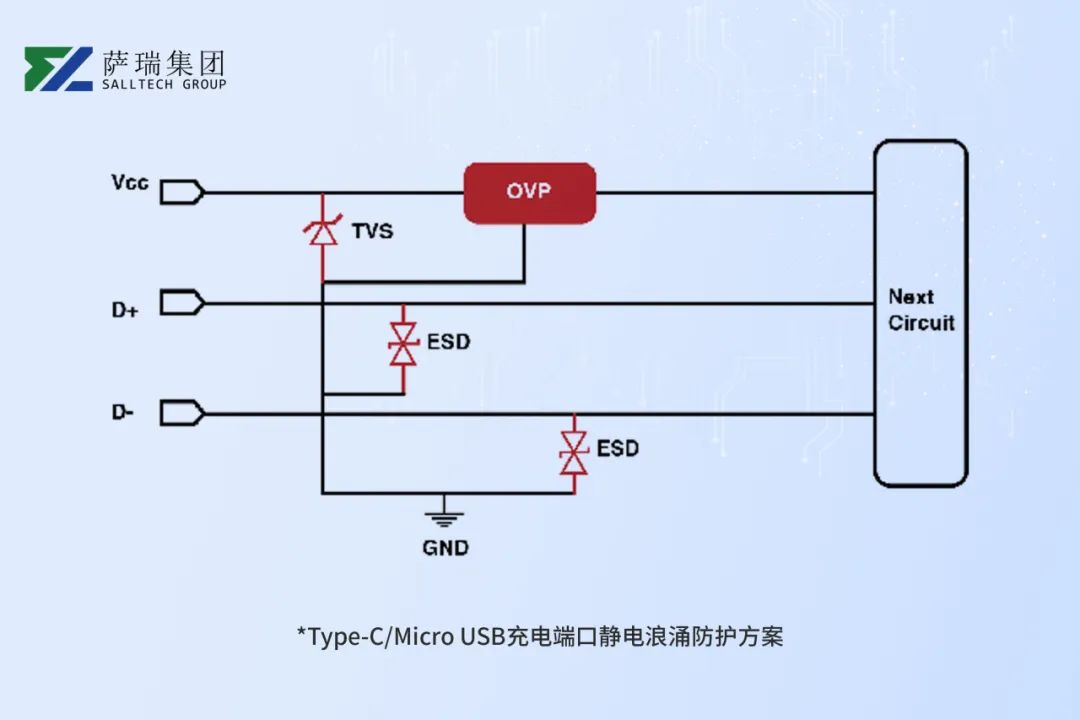

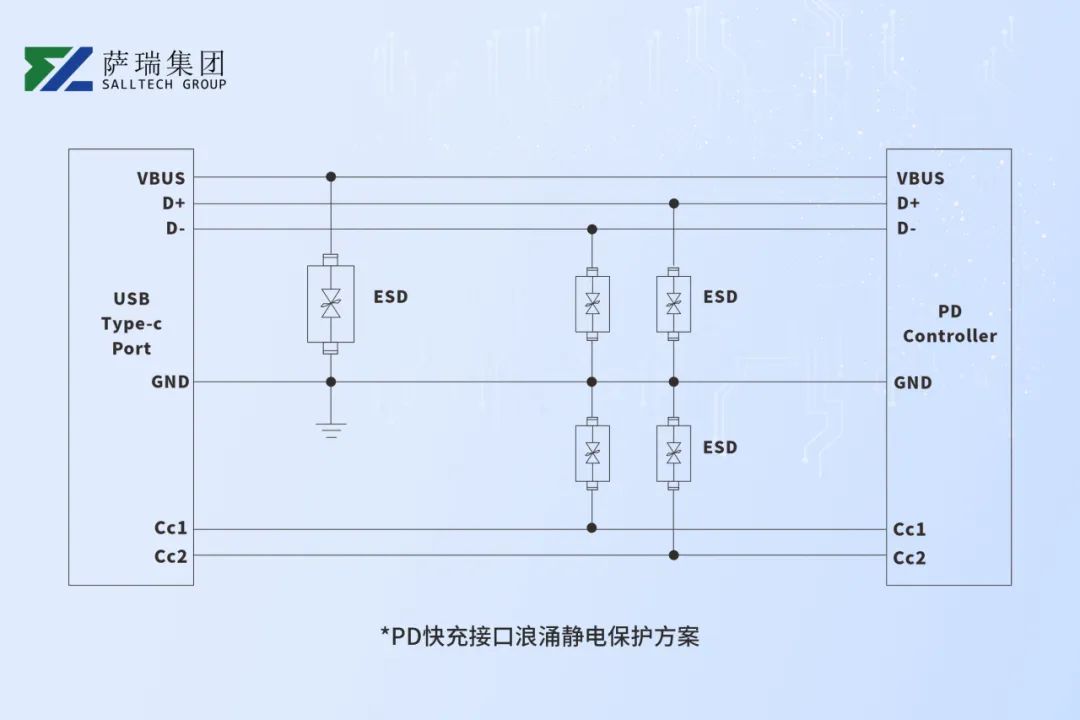

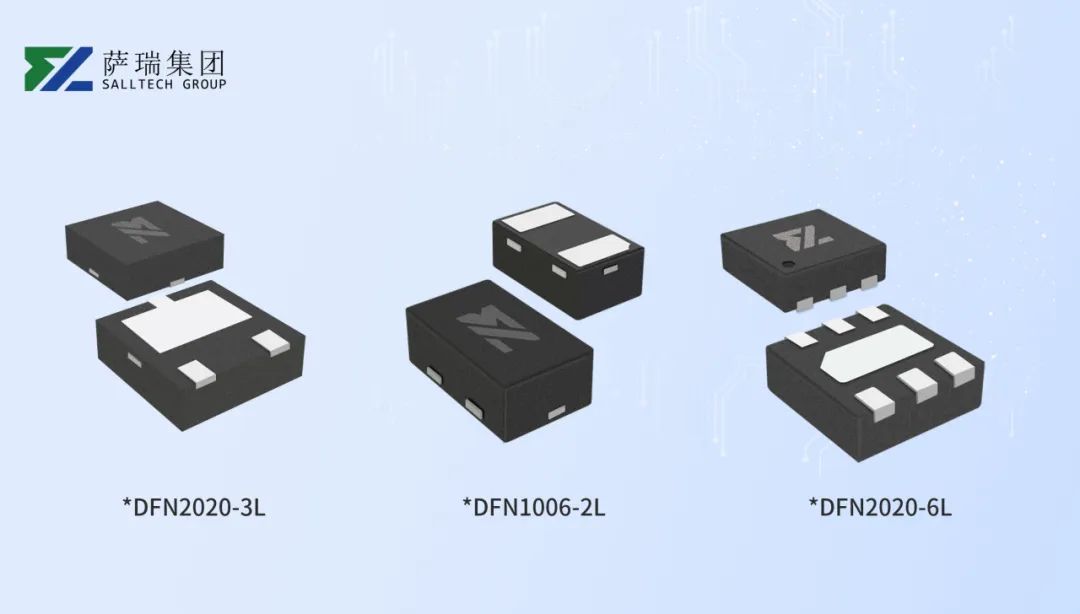

從薩瑞微電子USB PD快充接口浪涌靜電保護方案圖一，電源供電口薩瑞微電子選用SES2431P4、SEU0501P1做防護，具體根據充電電壓大小來選擇。工作電壓為5V、24V，具有低鉗位、低漏電流的特點，適合大浪涌保護；DFN2020-3L、DFN1006-2L封裝，減小USB PD接口安裝空間；符合IEC 61000-4-2（靜電）±30kV（空氣）和±30kV（接觸）標準。
在D+/D-數據接口和快充協議檢測CC1/2接口靜電防護中，薩瑞微電子推薦選用ESD二極管SEU0501P1，工作電壓5V、峰值脈沖電流3A、DFN1006-2L封裝；結電容低至0.5pF，保證高速數據信號的傳輸；符合IEC 61000-4-2（靜電）±15kV（空氣）和 ±10kV（接觸）標準。
02
Type-C接口
保護 USB 接口不受靜電放電 (ESD) 的影響十分重要。我們每天會數次在電子產品上插拔USB 數據線，在觸碰或使用 USB 端口時，便可能遇到靜電放電，這種情況十分常見。這些ESD 事件既可以由用戶（人體）產生，也可以由數據線上存儲的電荷產生。靜電峰值電壓可以達到數萬伏，很容易損壞USB 收發器敏感的 CMOS 結構。因此，ESD防護對每個 USB 引腳都有著重要且必要的意義。
作為最新款連接器之一的USB Type-C，在物理尺寸以及與主機和外圍設備的連接方式方面，都明顯不同于以前的版本。USB Type-C采用可正反插設計，總共24 個引腳，上下各 12 個引腳，支持朝上或朝下插入。

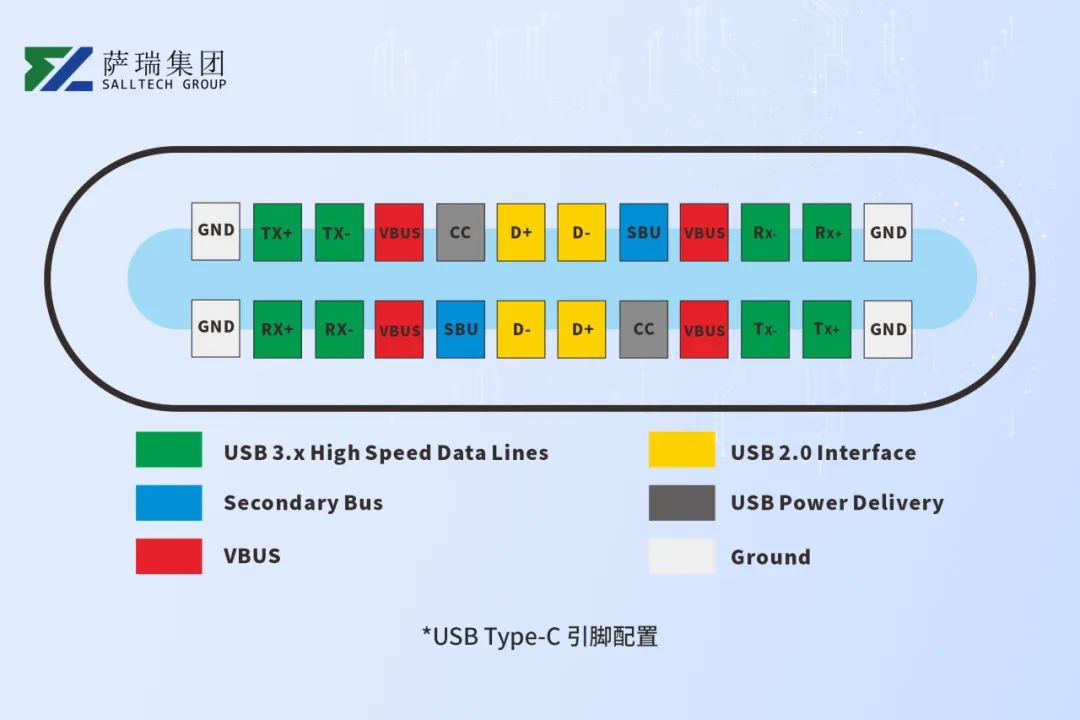

SBU 和CC 引腳保護：由于USB Type-C 插頭尺寸很小且引腳之間相隔很近，分立式單線瞬態電壓抑制(TVS) 二極管非常適合保護端口免受 ESD 事件的影響。此外，分立式TVS 二極管對于電路設計師而言，可以更方便地布局和布線。參考圖 引腳配置，我們可以看到 CC 引腳和SBU 引腳緊挨著 VBUS 引腳。VBUS引腳最高可達 24V，所以如果發生短路，CC引腳和 SBU 引腳則會暴露在24V 的電壓下。在這種情況下，TVS 二極管的最低擊穿電壓不低于24V 才能保護 CC 和SBU 引腳。根據 IEC 61000-4-5的要求，薩瑞微電子的SES2431P4能夠承受500V浪涌電壓！IEC 61000-4-2的要求，在±24kV（空氣放電）和±17kV（接觸放電）之間的高 ESD，并且能夠保持電路正常工作！
D+/D- 線路保護：D+/D-線路適用于 USB 2.0 接口，可以使用薩瑞微電子SEU0501P1、SEU0521P1S的進行保護。SEU0501P1屬于 5V ESD，有著0.5pF 的最大結電容，采用的是DFN1006-2L超小型封裝尺寸。

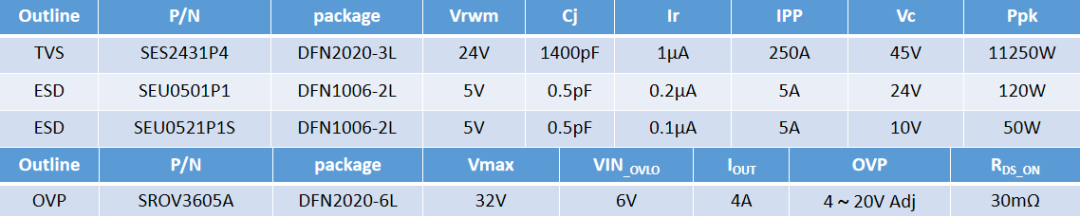

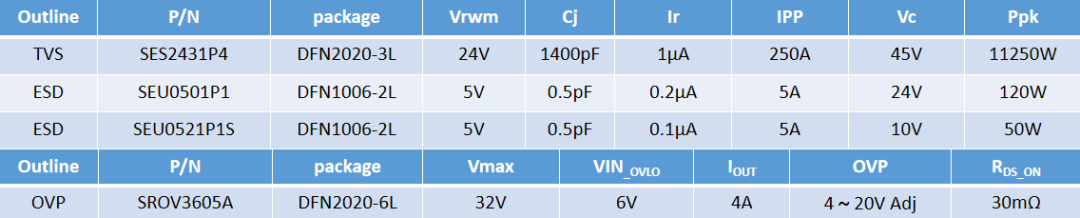

推薦使用薩瑞微ESD\TVS系列
以上是薩瑞微電子USB PD快充與Type-C接口靜電防護方案，如有特殊需求，歡迎聯系AMEYA360咨詢。
結論
在追求更快充電速度和更高數據傳輸率的同時,我們不能忽視靜電防護這一關鍵環節。通過精心的設計和選擇合適的保護器件,我們可以在享受先進技術帶來便利的同時,確保設備的可靠性和長期使用壽命。
備注：文章來源于江西薩瑞微電子，版權歸原作者所有，信息僅供參考，不代表此公眾號觀點，如有侵權請聯系刪除！
如需購買芯片可掃描下方二維碼進行咨詢。也可郵件至Amall@ameya360.com或撥打+86-21-34792258進行咨詢。
