吳忠?guī)汵at. Sci. Rev.：規模化定制超高電壓?jiǎn)纹晌⑿碗姵?

【研究背景】

物聯網技術的迅猛發展極大地推動了微型電子設備的進步。微型電子設備的尺寸通常在毫米甚至微米級別，它們需要尺寸與之相匹配的微型電池提供能量。然而，微型電池內部復雜的電化學系統讓其在材料選擇、結構設計和制造技術等方面存在諸多困難，這導致其發展遠遠落后于當前微型電子設備的需求。對于微型電池的具體加工方法而言，光刻技術在微米級別具有最高的分辨率，且其在半導體領域發展成熟，是極具希望的微型電池制造技術。然而，由于光刻技術制備的微圖案電極面積極小，將電極材料精確地負載到這些微圖案上并保證正負極之間不會接觸短路是一個重大挑戰。同時，在同一基底上串聯制備多個微型電池以實現高電壓輸出，對于諸如壓電致動器等高電壓應用場景而言需求十分迫切。因此，開發一種基于光刻技術的高效、通用且可擴展的策略來制造高容量、高倍率和高精度的微型電池具有重要的科學意義和實用價值。

【工作簡介】

近日，中國科學院大連化學物理研究所吳忠?guī)浹芯繂T、陸瑤研究員和大連交通大學王森副教授合作開發了一種基于圖案化光刻膠溝槽的非破壞性剝離策略，實現了微型電池微電極的高效制備，并能實現單片集成微型電池的大規模生產。該策略首先通過光刻技術制造出圖案化的光刻膠溝槽，并將其作為模板來定義同時作為正極和負極的Li₃V₂(PO₄)₃（LVP）微電極的圖案。在加熱條件下，由于光刻膠與玻璃基底的熱膨脹系數具有顯著差異，光刻膠能夠被完全且無損地去除，從而制備出高精度的微電極和集成模塊。制備得到的微型電池能夠提供98.0 μAh cm^?2的面容量和195.5 μWh cm^?2的面能量密度，且其在10000圈長循環后仍可達到88.3%的容量保持率。此外，得益于光刻技術的可定制性，該策略能夠方便地實現大量微型電池的串聯集成，并達到了已報道的微型電池最高串聯電壓紀錄（182.7 V）。相關工作以“Scalable microfabrication of monolithic integrated microbatteries with ultrahigh voltage output and excellent customizability”為題發表在《National Science Review》期刊，文章通訊作者為大連交通大學王森副教授、中國科學院大連化學物理研究所陸瑤研究員和吳忠?guī)浹芯繂T，第一作者為大連化學物理研究所博士研究生馬原。

【內容表述】

LVP材料在多個電位下均具有鋰離子嵌入脫出的能力，因此其可同時作為鋰離子電池的正極材料和負極材料。對于平面叉指構型的微型電池而言，由于正負極均在同一基底上，因此借助LVP可實現正負極材料的同時負載，簡化微型電池制備過程的復雜性，進而縮短制備流程。而由于光刻膠與基底之間的熱膨脹系數存在巨大差異，在加熱條件下光刻膠溝槽能夠從玻璃基底上剝離，因此在制備得到叉指圖案的光刻膠溝槽后，通過刮涂負載LVP電極材料并將光刻膠溝槽剝離，便可在基底上留下叉指形狀的LVP微電極。相應的LVP微電極厚度可由光刻膠溝槽的厚度所控制，且LVP微電極的數量也可通過設計光刻膠溝槽的數量進行調控，從而實現微型電池的大規模生產與單片集成。

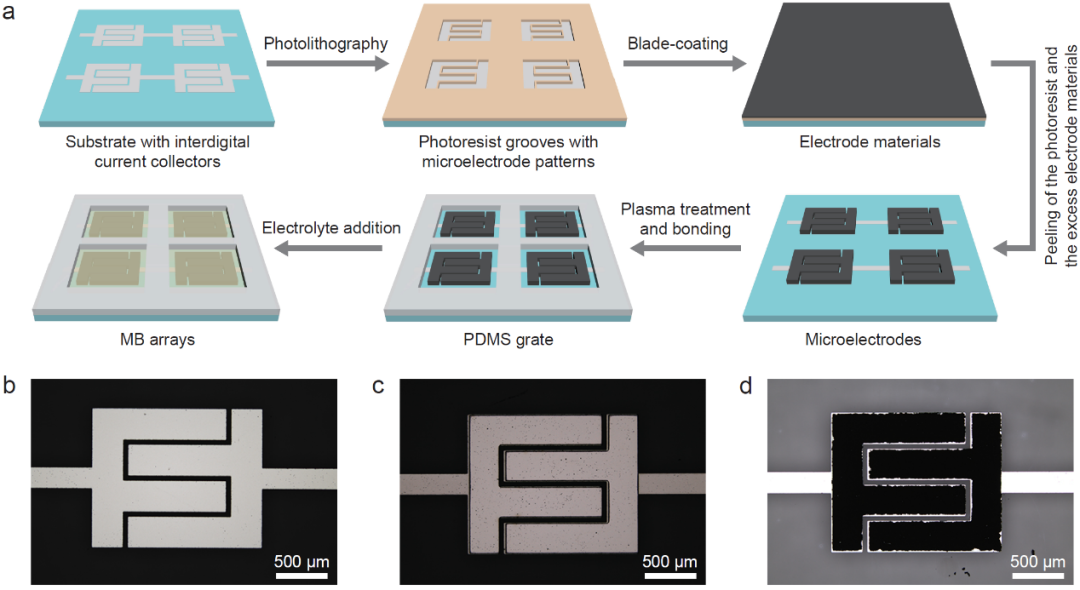

1. 微型電池的制備流程

本文首先通過光刻制備得到叉指形狀的集流體，隨后進行第二次光刻得到叉指形狀的光刻膠溝槽，并通過刮涂負載電極材料。借助光刻膠的無損剝離技術，本文實現了微電極的高效構筑。構筑得到的微電極圖案完整無破損，且正負極之間沒有接觸短路，正負極間距可達50 μm。

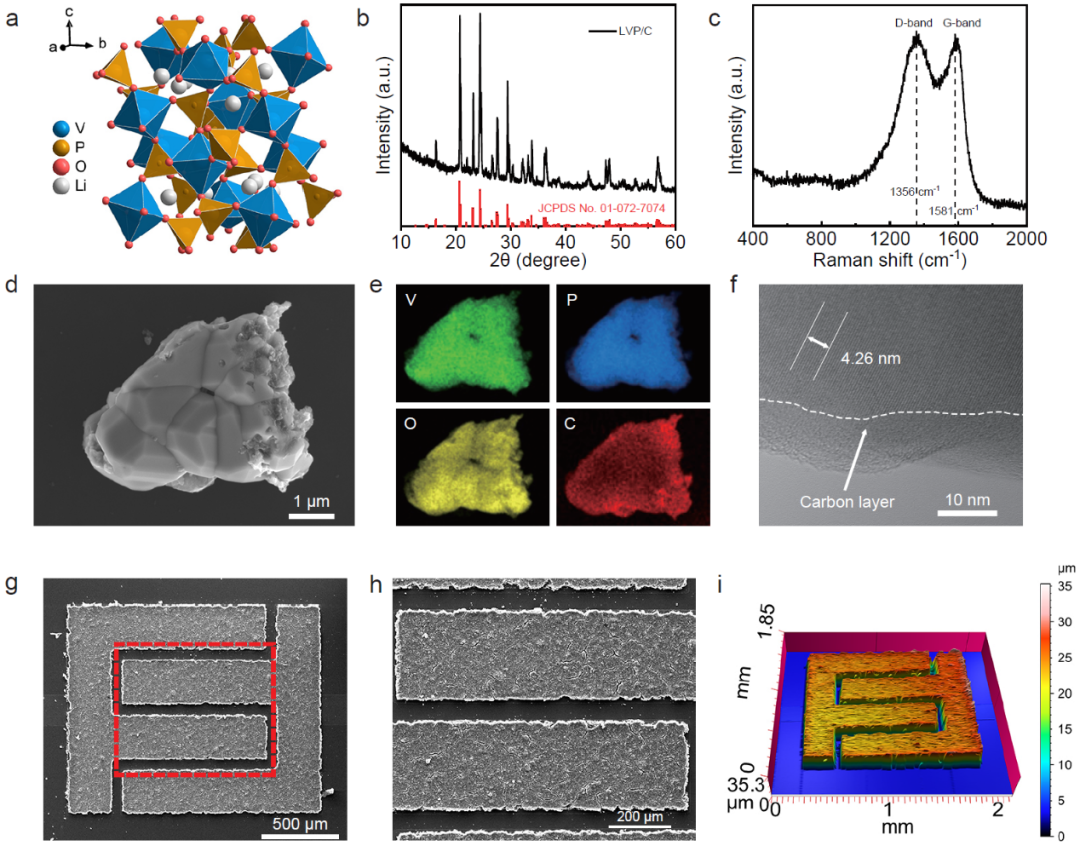

2. 電極材料表征

本文利用溶膠-凝膠法制備得到了C包覆的LVP電極材料，其歸屬于單斜晶系，且Raman、EDS、TEM等表征均證明了C包覆層的存在。利用LVP電極材料制備得到的微電極邊緣清晰，厚度可達20~30 μm。

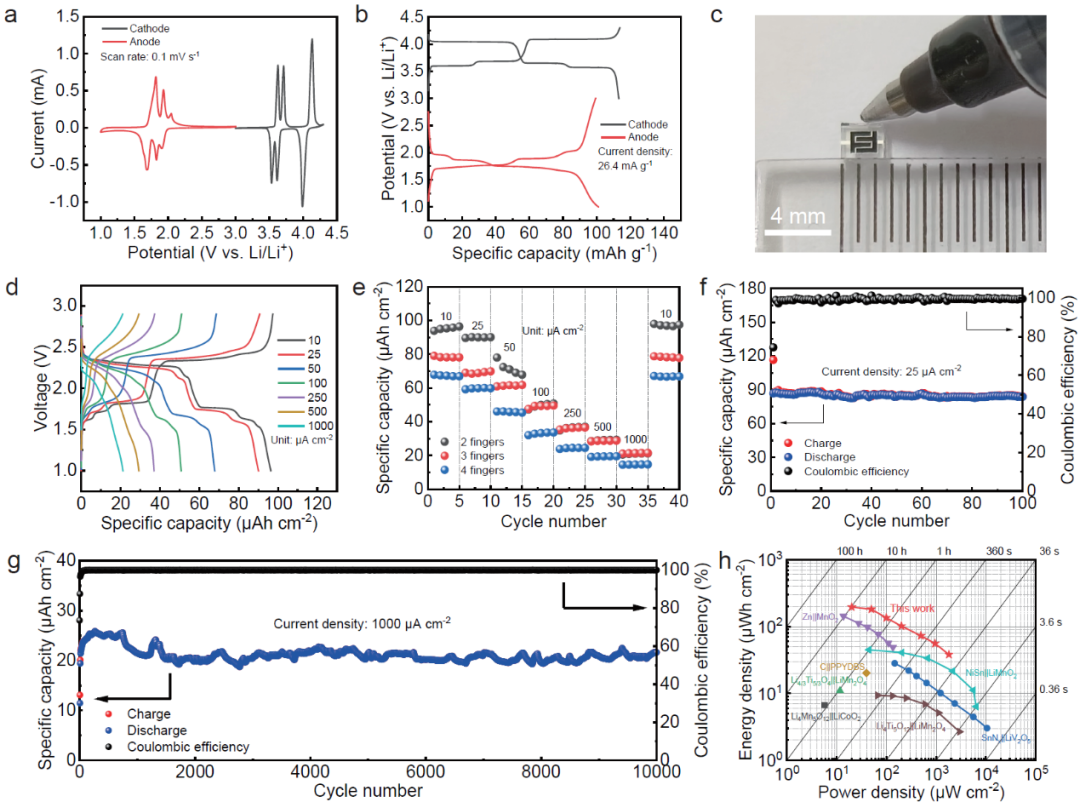

3. 微型電池的電化學性能測試

電化學性能測試顯示LVP材料具有多重充放電平臺，能夠同時作為微型電池的正極與負極材料。制備得到的微型電池尺寸僅為1.65 × 1.35 mm²，且在10 μA cm^?2的電流密度下面容量可達98.0 μAh cm^?2，面能量密度可達195.5 μWh cm^?2。該微型電池還展現出了優異的循環穩定性，在25 μA cm^?2的低電流密度下循環100圈后容量保持率為96.8%，而在1000 μA cm^?2的高電流密度下循環10000圈后容量保持率仍可達到88.3%，為目前已報道微型電池中的最優值。

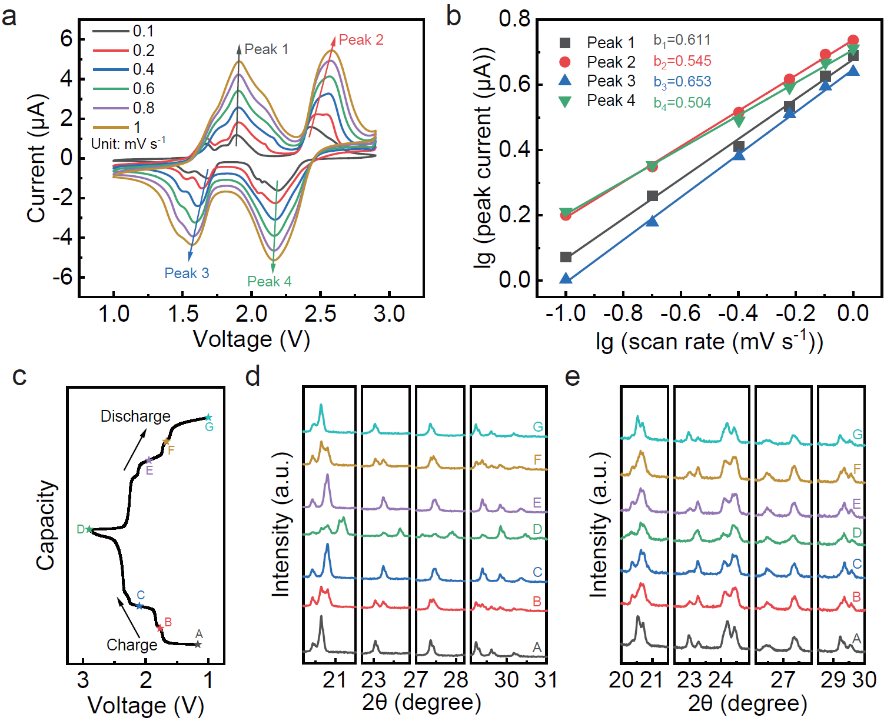

4. 微型電池的充放電機理研究

不同掃速的CV測試顯示該微型電池的容量由法拉第過程所主導。且非原位XRD測試顯示LVP正極與負極在充放電過程中均展現出了優良的結構可逆性，這使得電極材料始終保持結構完整，并賦予了微型電池穩定的循環性能。

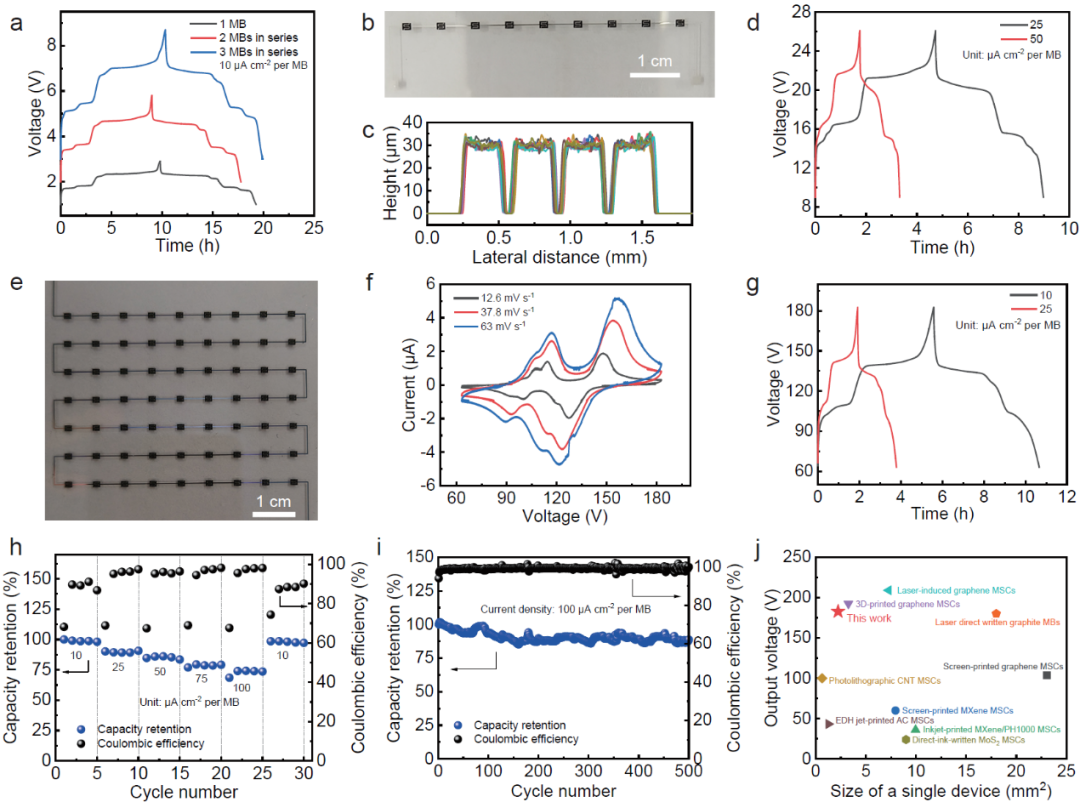

5. 微型電池串聯集成模塊的構筑

借助光刻圖案的可定制化這一特點，該制備方法可方便地實現2個，3個，9個，甚至是63個微型電池的串聯集成模塊的構筑。相應的結果表明，制備得到的串聯模塊中微電極均保持完整，且厚度分布均勻。相應的電化學性能測試顯示，串聯模塊的電壓與串聯電池的數量成正比，而63個微型電池的串聯模塊電壓更是達到了182.7 V，為目前已報道微型電池串聯電壓的最高值。相應的微型電池高電壓串聯模塊還可在不同電流密度下正常工作，并具有優良的循環穩定性，證明了本工作微型電池構筑方法具有優良的可擴展性。

【核心結論】

本研究提出了一種非破壞性的圖案化光刻膠剝離策略，實現了超小、大規模和單片集成的微型電池的批量化制備。該策略既能保證微電極的完整性，又能確保圖案的高分辨率，相應微型電池的面積僅為2.2275 mm²。制備得到的微型電池面容量可達98.0 μAh cm^?2，面能量密度可達195.5 μWh cm^?2。此外，該微型電池在10000次循環后仍能保持88.3%的容量保持率。借助光刻技術出色的可擴展性，該策略可以實現微型電池的高壓串聯集成，提供高達182.7 V的創紀錄微型電池串聯電壓。該工作為大規模生產單片集成的微型電池提供了一種可靠的光刻微制造策略，為物聯網時代的微型儲能器件的發展帶來了巨大的希望。

【文獻詳情】

Scalable microfabrication of monolithic integrated microbatteries with ultrahigh voltage output and excellent customizability

論文鏈接：https://doi.org/10.1093/nsr/nwaf302
