在日常開發中，USB HUB幾乎是必不可少的工具，最近剛好需要一個HUB，作為一個電子工程師，我決定自己動手，設計并打造了一款自己的HUB，基于這個過程，順便溫習一下USB、PD的一些知識，如果大家有興趣，咱們可以一起學習。

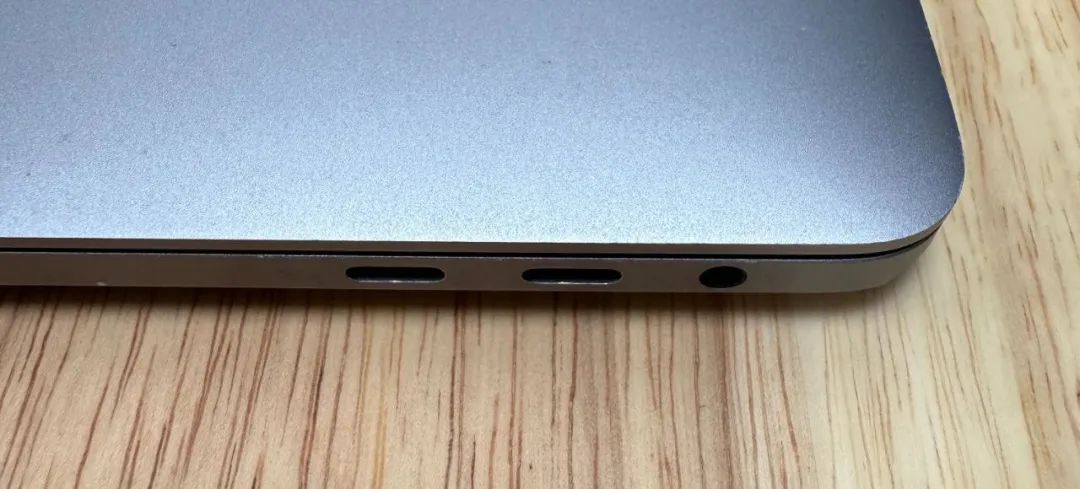

說一下我的情況，我的電腦只有2個Type-C口，所以設計的HUB必須支持快充，C口轉A口最好有3個，額外再多一個C口更好。
網上找了一圈，最終選定了沁恒微的CH634X這顆芯片做了一款HUB，已經打樣測試完，現在決定全部資料開源給大家進行復刻。

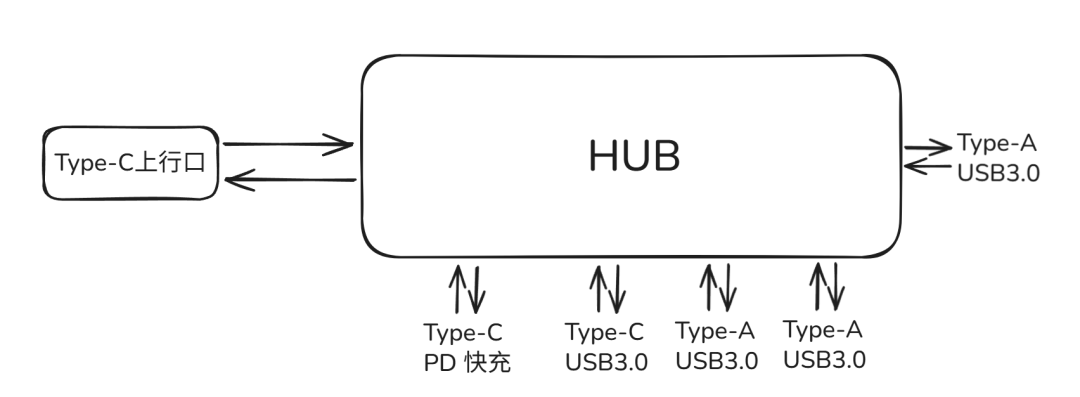

一款為開發者量身定做的 USB HUB，整個USB HUB項目包含以下接口配置：
上行 Type-C 口：接入電腦主機，承擔數據傳輸與充電功能
獨立供電 Type-C 口：支持最大100W PD快充輸入（20V/5A）
1個USB-C下行接口：連接USB-C設備實現高速通信
3個 USB-A下行接口：完美兼容鼠標、鍵盤、U盤、調試器等外設
所有的接口，都做了電源管理，安全穩定，支持邊充邊用、盲插盲用。

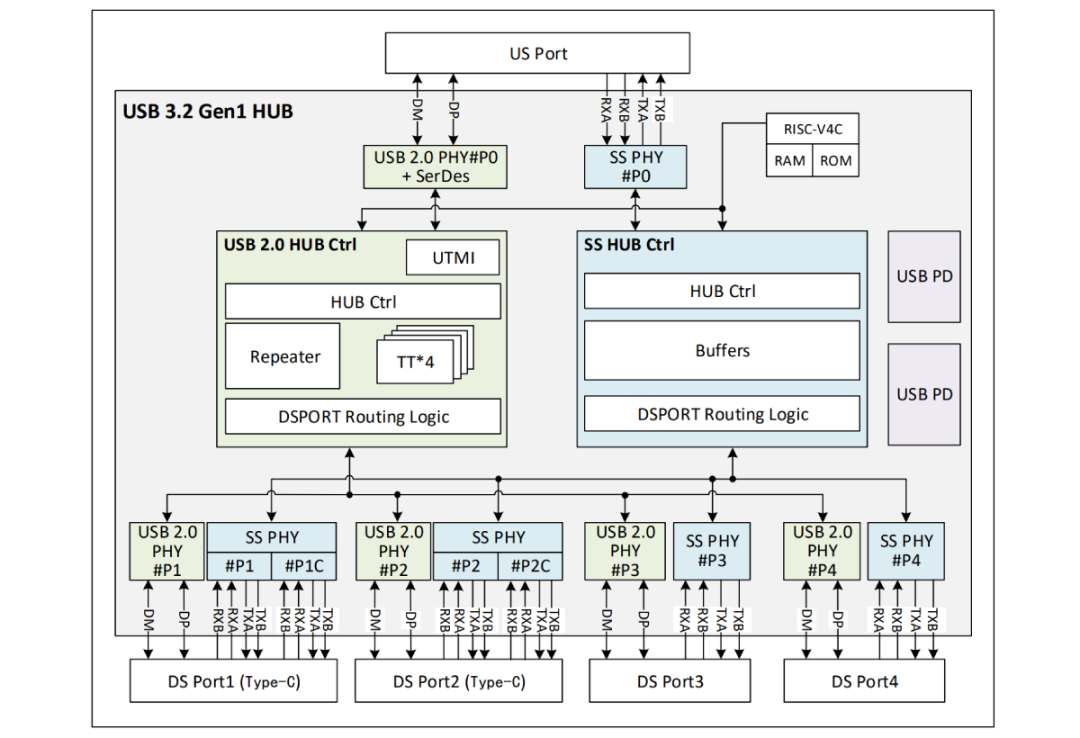

CH634X芯片是一款帶PD功能的高性能 USB3.0 控制芯片，主要性能特點：
最關鍵的是：國產、自研、文檔齊全，易于上手！
接口配置：

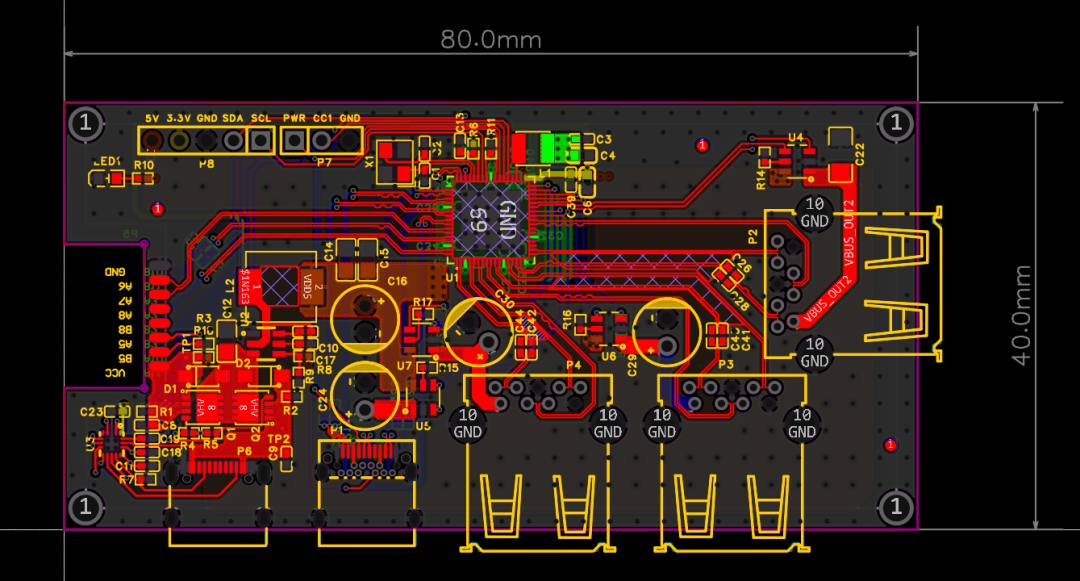

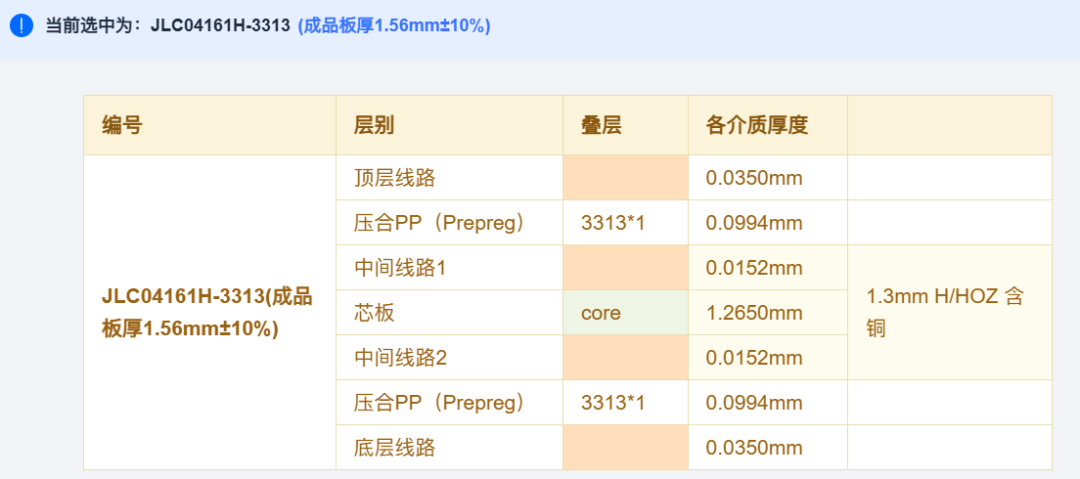

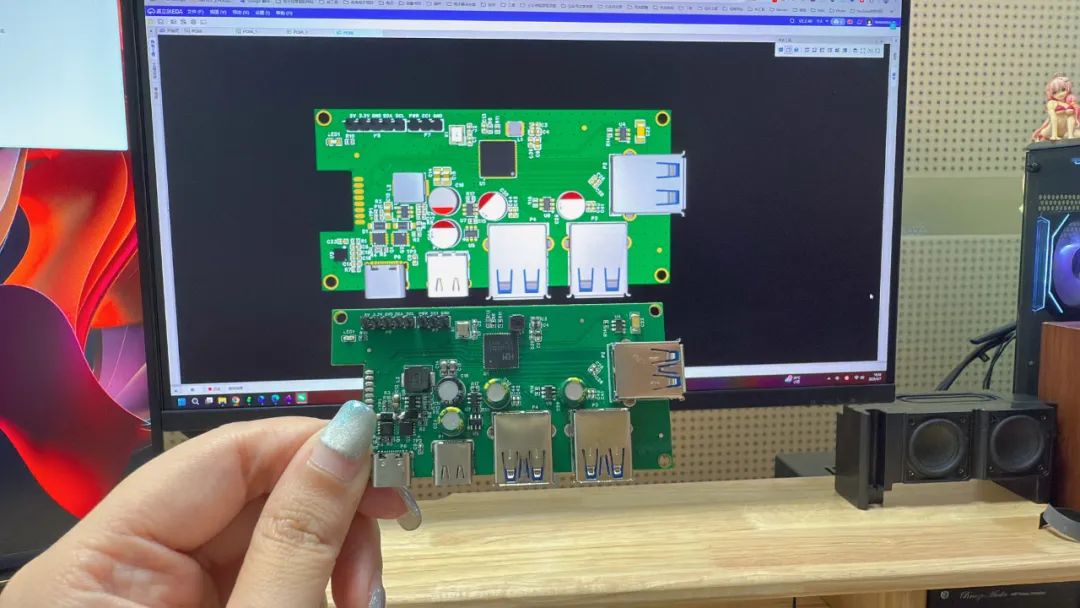

PCB用立創EDA制作，采用4層板設計，專門優化了電源走線與高速信號完整性。

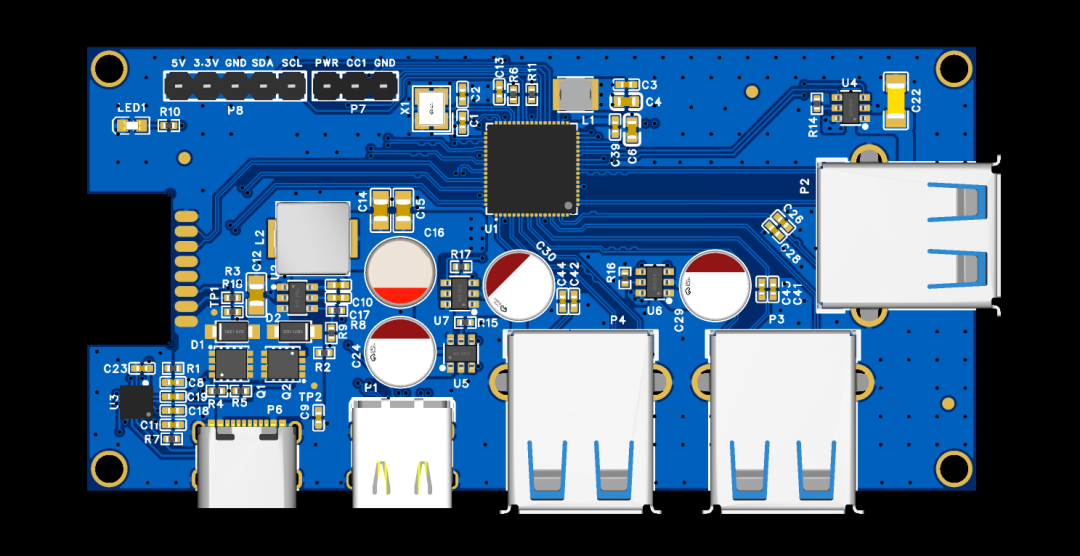

PCB 3D

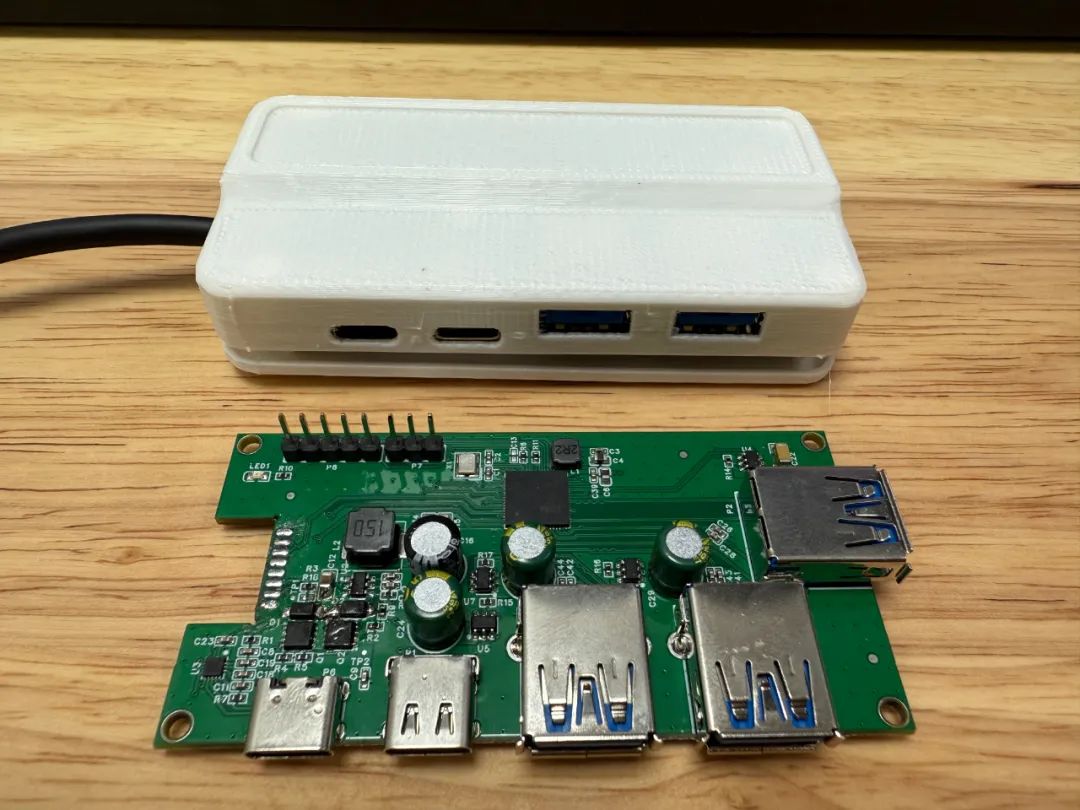

外殼文件

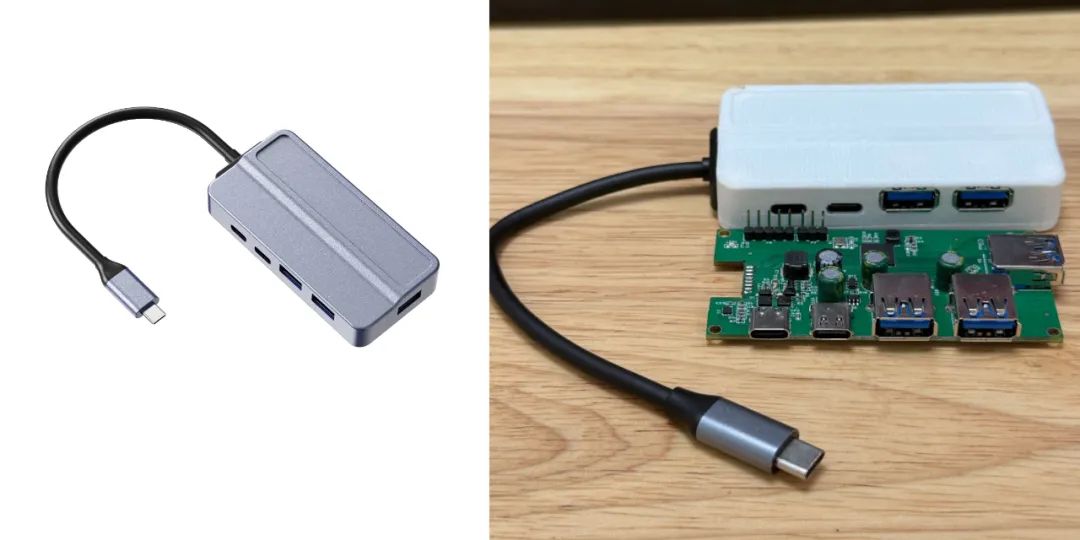

外殼提供STP格式，大家可以3D打印，外殼還有很多優化空間。

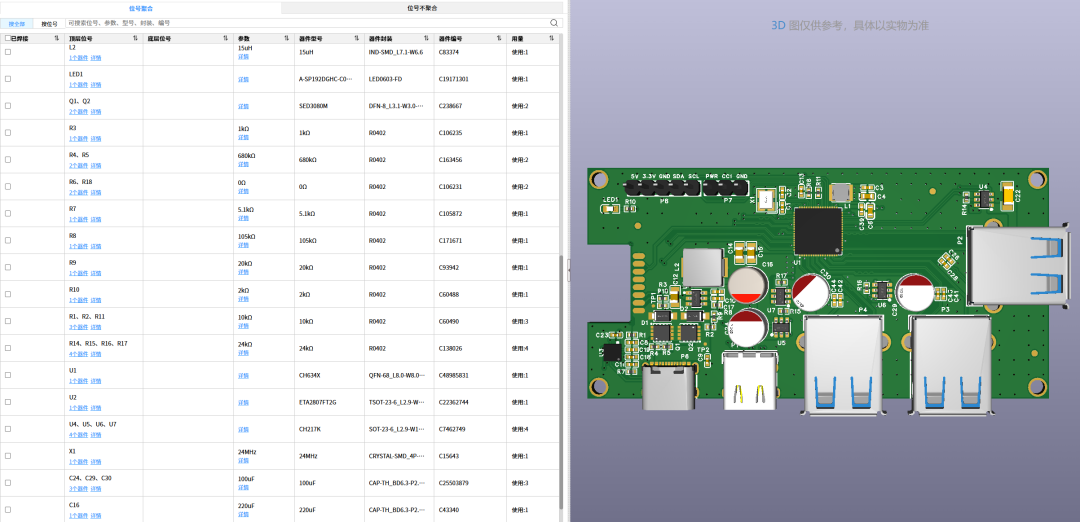

提供交互式BOM清單，以及excel版本的BOM，PCB工程中就已經包含了標準化元器件信息，99%的器件均可在立創商城直接找到。

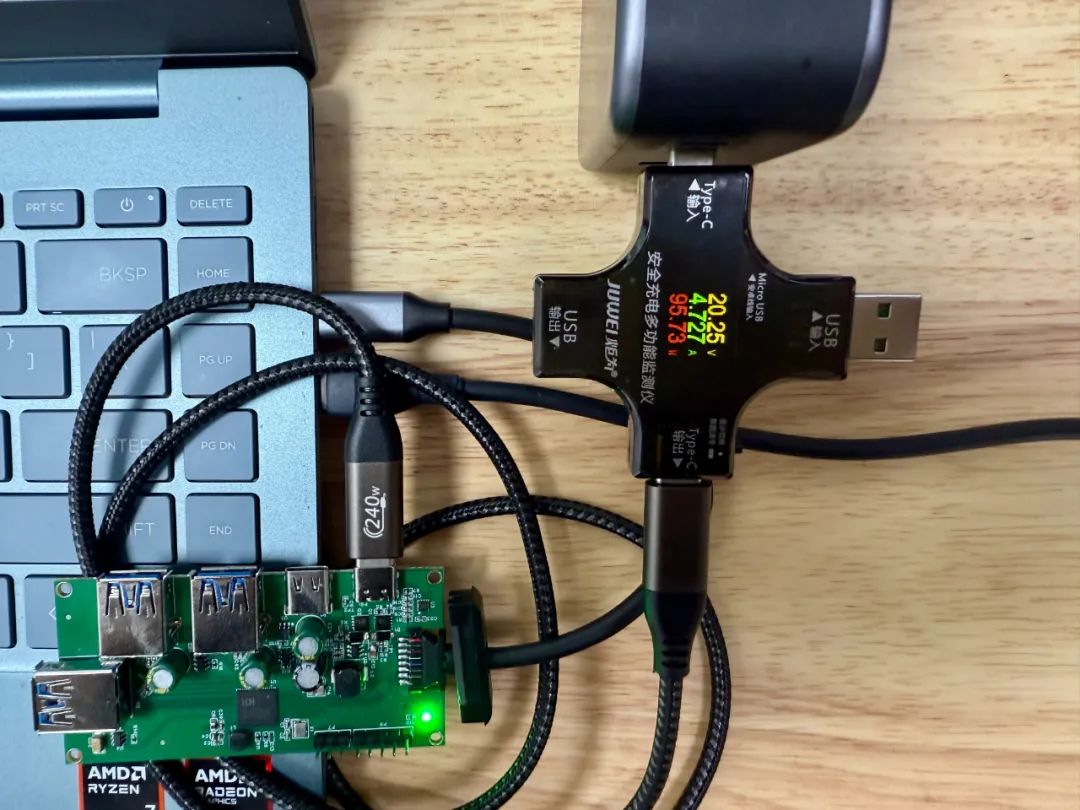

?? 插入Windows電腦測試，PD握手成功，支持 20V/5A 快充
?? 同時連接U盤/調試器/外設，USB3.0速度可達400MB/s+
?? 使用小米/Anker/綠聯等主流PD充電器，均握手無壓力
?? 給手機、筆記本充電 + 外設傳輸，邊用邊充非常流暢

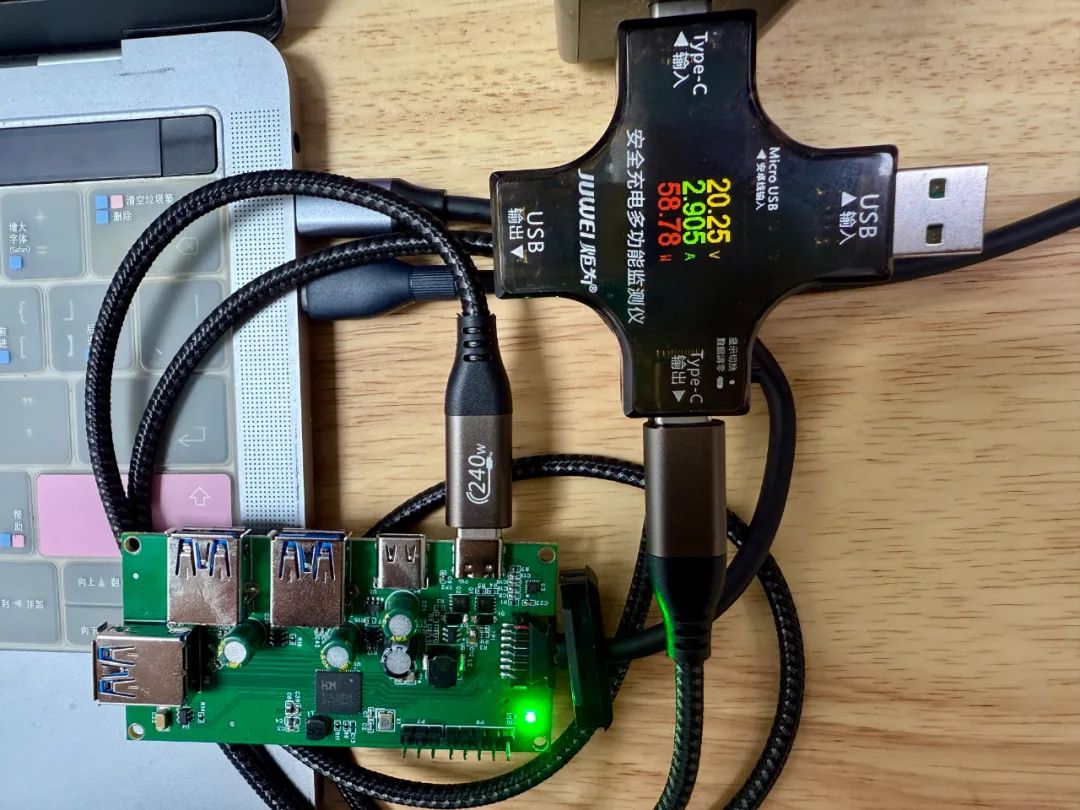

Windows系統 HP電腦電量10%以下充電功率能達到95W。
MAC系統 18款macbook pro電量10%以下充電功率能達到58W，新款MAC支持到100W應該沒問題。
Type-A口高速傳輸測試，固態硬盤采用閃迪 500GB NVMe固態硬盤，Type-C接口，最高速度1050MB/s，遠高于USB3.2 Gen1（5Gbps）的速度，所以用這個SSD測試就能測試出USB口的最大傳輸速度，實際不同的電腦測試出來的結果會有一些差別,本次測試電腦型號為OptiPlex 7080。
測試軟件用CrystalDiskMark8_0_6Aoi，測試結果如下：

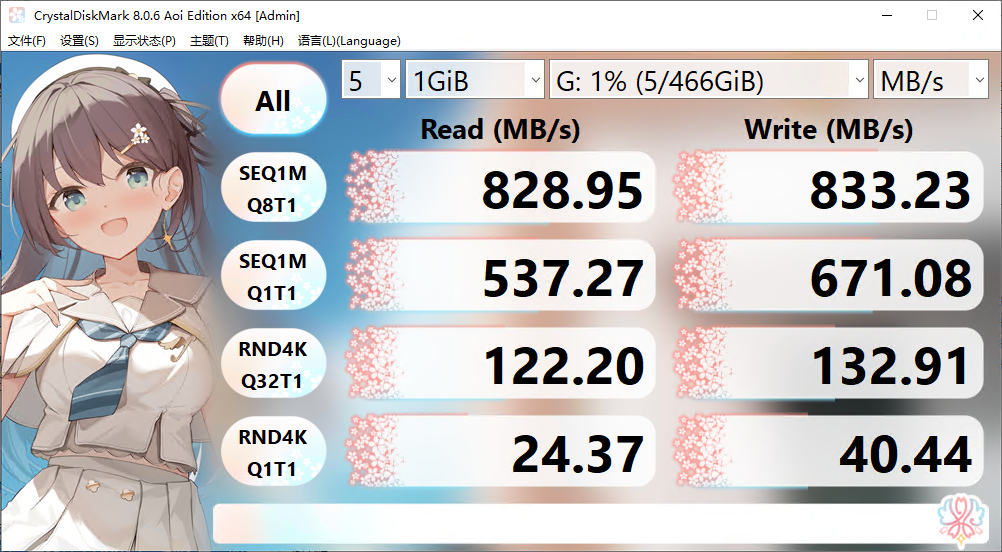

固態硬盤直連電腦測試，讀828MB/s，寫833MB/s：

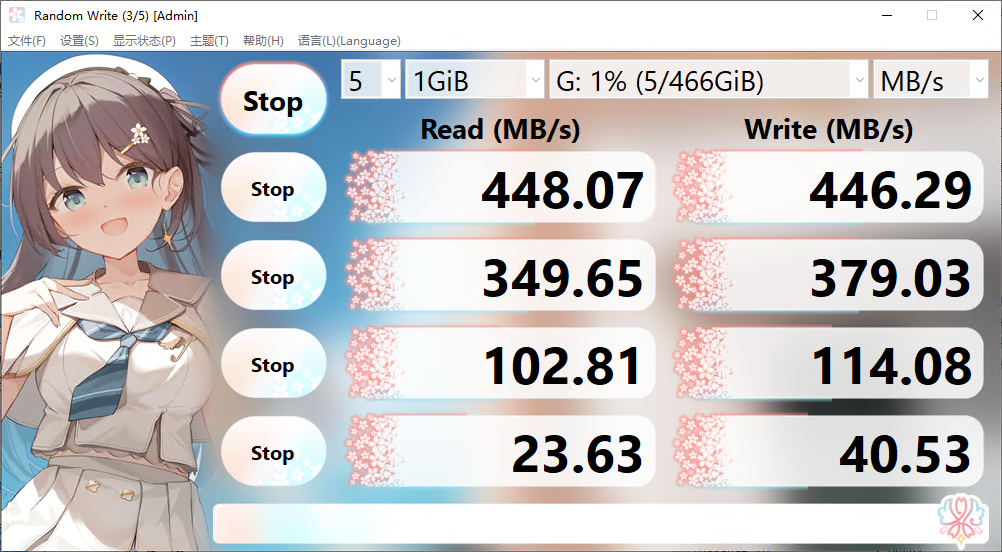

經過Hub后A口測試，讀448MB/s，寫446MB/s：

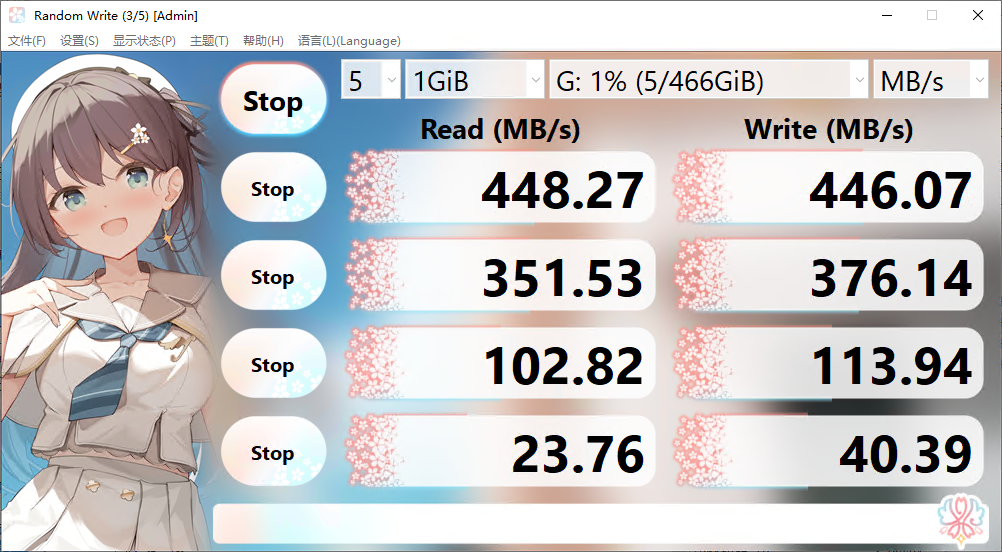

經過Hub后C口測試，讀448MB/s，寫446MB/s：
我會將整個項目的內容發布到立創開源硬件平臺，包括：

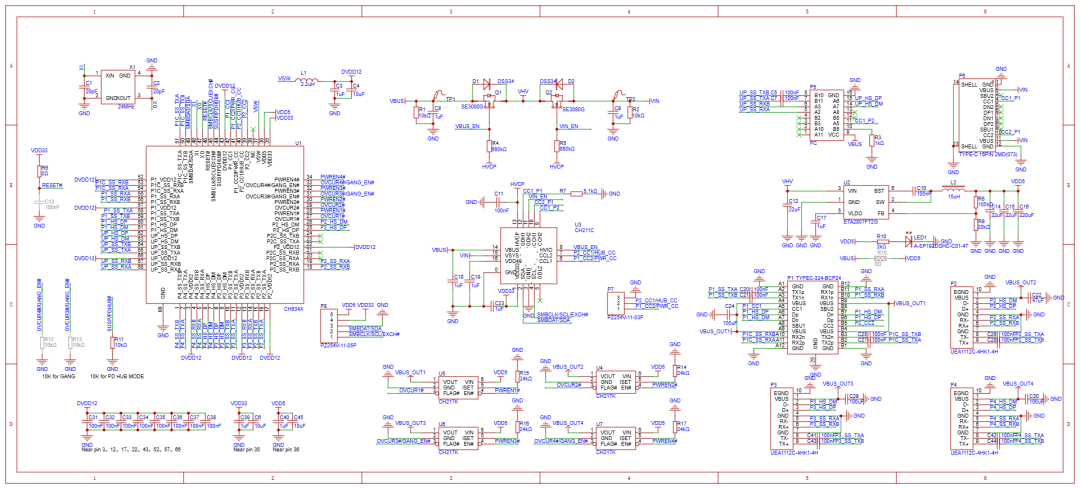

? 原理圖設計+4層PCB（立創EDA）
? 3D外殼模型（塑料外殼+鋁合金可選）
? BOM物料清單
? 原理分析

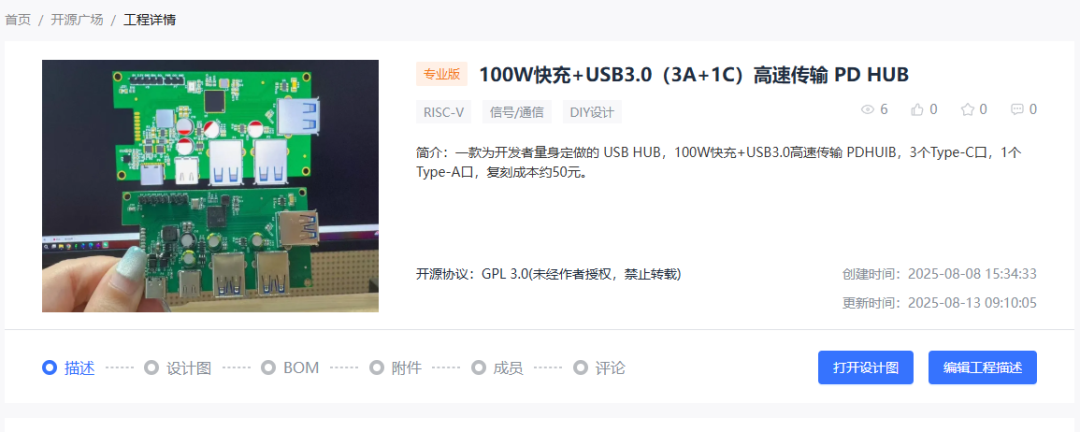

大家搜“100W快充+USB3.0（3A+1C）高速傳輸 PD HUB”就可以找到項目，可以很方便的進行復刻，相關外殼3D，BOM,原理圖PCB等文件都可以從這里下載。(文末點擊閱讀原文直達)
與其等，不如自己做；與其藏，不如分享。
這正是這個項目的初衷 —— 用開源推動國產芯片更廣泛應用，也讓更多電子愛好者可以低成本DIY一個實用的桌面工具。
讀到這里的都是忠實的粉絲了，大家一鍵三連點贊??支持下國產芯片和開源項目。
留言交流???提出想法、建議、改進點。
分享擴散 ?? 讓更多朋友加入到國產芯片生態中！
你覺得這樣的HUB實用嗎？文章下面留言告訴我，我將抽1位幸運粉絲送出一個實物樣品！??
因?yàn)槠鶈?wèn)題，本篇我們先把項目開源出來，下一篇我們重點分析下整個板子的工作原理，芯片大概是怎么工作的，PD是怎么握手的，再重點分析。
