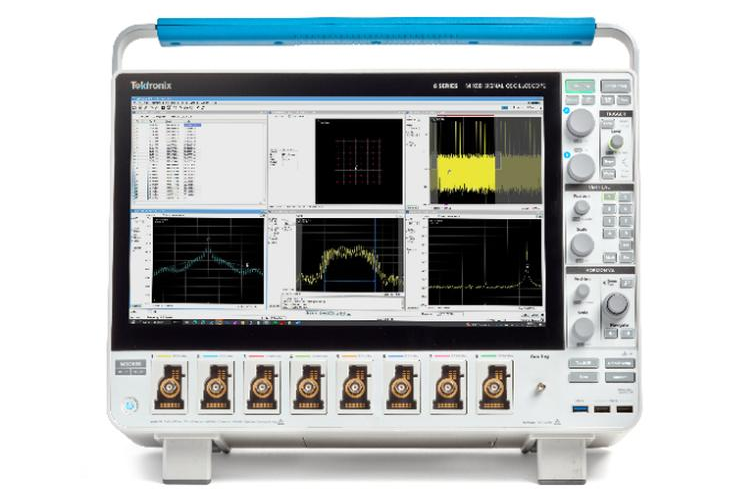

（配圖說明：Tektronix 示波器屏幕截圖，顯示在時域與頻域中多條波形軌跡和信號測量結果）
什么是多域信號分析？
多域信號分析是指同時分析嵌入式系統中跨多個不同域的電子信號，從而全面理解系統行為。主要域包括：
? 時域（Time Domain）：分析信號幅度與相位隨時間的變化，揭示瞬態行為、抖動以及定時問題。
? 頻域（Frequency Domain）：分析信號在頻率上的幅度/功率分布，識別頻譜成分、諧波及雜散發射。
? 數字域（Digital Domain）：分析在時間與幅度上都離散的信號，通常與邏輯電路及特定通信協議相關。
通過將這些視角結合，多域分析可比單一域分析提供更完整的RF性能描述，幫助工程師診斷在單域分析中可能被忽略的問題。
掃碼申請免費試用
掃碼申請泰克Spectrum View測試分析軟件免費試用！
為何多域分析對嵌入式RF測試至關重要
嵌入式RF系統（如5G設備、雷達系統或IoT模塊）通常運行在復雜信號交互的環境中，并集成了多個 RF 組件（收發機、放大器、天線），且受制于物理空間與功耗預算。多域分析的重要性體現在以下幾個方面：
■ 1. 全面的信號表征
嵌入式RF系統的表現往往跨多個域。例如，頻域中的雜散發射可能源于時域的定時問題。多域分析可將這些現象關聯起來，從而更快速地定位根本原因。
■ 2. 符合標準規范
現代RF系統必須滿足嚴格的標準（如5G的3GPP、Wi-Fi的IEEE 802.11）。多域分析確保信號在時間、頻率和調制等各域均符合規范，降低不合規風險。
■ 3. 調試復雜問題
相位噪聲、互調失真或調制誤差等問題，往往在不同域表現各異。多域工具能讓工程師追溯問題根源，加快調試流程。
■ 4. 提高測試效率
多域分析提供了統一的信號行為視圖，減少了多套測試系統的需求，節省開發與驗證階段的時間和資源。
多域信號分析的關鍵工具與技術
在嵌入式RF測試中實施多域信號分析，通常依賴以下先進工具與方法：
? 矢量信號分析儀（VSA）
多功能儀器，可在時間、頻率和調制域捕獲與分析RF信號，能解調QAM、OFDM等復雜信號，并提供EVM（誤差向量幅度）、相位噪聲及頻譜純度等指標。現代VSA配套的軟件支持多域可視化，是嵌入式RF測試不可或缺的工具。
? 實時頻譜分析儀（RTSA）
多功能儀器，可在時間、頻率和調制域捕獲與分析RF信號，能解調QAM、OFDM等復雜信號，并提供EVM（誤差向量幅度）、相位噪聲及頻譜純度等指標。現代VSA配套的軟件支持多域可視化，是嵌入式RF測試不可或缺的工具。
? 高帶寬示波器 + RF分析軟件

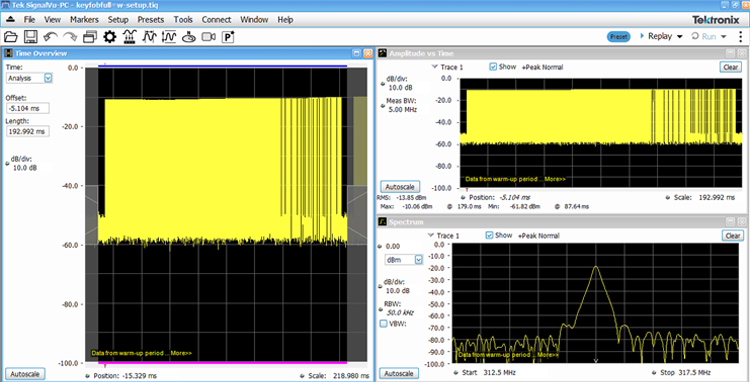

可執行時域測量并提供頻率與調制分析，特別適合分析嵌入式系統的基帶與中頻信號。Tektronix示波器上的SignalVu能直接提供與 VSA/頻譜分析儀相同的高級RF分析能力，無需額外設備。SignalVu可原生運行在示波器上或通過PC調用，利用示波器采集的時域數據實現實時或事后RF分析，將RF域事件（如信號掉落、雜散）與時域事件（如電源毛刺、處理器活動）關聯起來。
? 軟件無線電（SDR）平臺
提供靈活可編程的RF測試方法。結合多域分析軟件，工程師可實時采集和處理信號，實現嵌入式RF系統的快速原型與測試。
? 信號處理軟件工具
如MATLAB、Python（NumPy/SciPy庫）等，可對采集信號進行后處理，支持FFT頻域分析、時頻分析（如頻譜圖）及調制質量評估。
多域分析在嵌入式RF測試中的實際應用
? 5G與IoT設備驗證
這類設備采用復雜調制（如256-QAM）并運行于擁擠的頻譜環境中。多域分析可在調制域測量EVM的同時檢查頻域的頻譜再生，確保信號完整性。
? 雷達與汽車系統
汽車雷達系統要求極高的定時與頻率穩定性，以保證目標檢測的準確性。多域分析可在時域驗證脈沖特性，在頻域評估調頻線性度，并確保調制保真度。
? 無線通信模塊
嵌入式Wi-Fi或藍牙模塊必須在噪聲環境下保持標準符合性。多域分析可檢測頻域的同頻干擾、時域的數據包定時錯誤以及調制失真。
? 衛星與航空航天系統
衛星通信對高可靠性與低相位噪聲有嚴格要求。多域分析可在各域驗證信號質量，確保符合航空航天標準。
跨域信號分析的最佳實踐
■ 1. 明確測試目標：
在測試前確定關鍵性能指標（如EVM、無雜散動態范圍）及相關域。
■ 2. 選擇合適的工具：

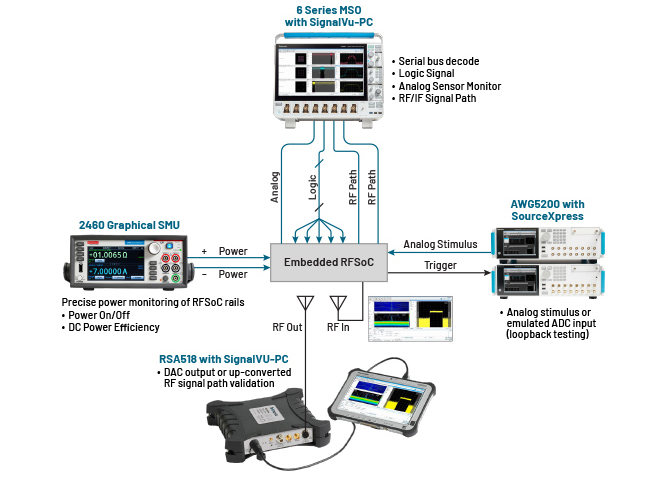

選用支持跨域分析、頻率范圍和調制方式與系統匹配的儀器與軟件。例如Tektronix 4/5/6系列示波器可在無需單獨頻譜分析儀的情況下完成嵌入式RF驗證，實現時間相關調試與調制分析。
■ 3. 跨域關聯測量：

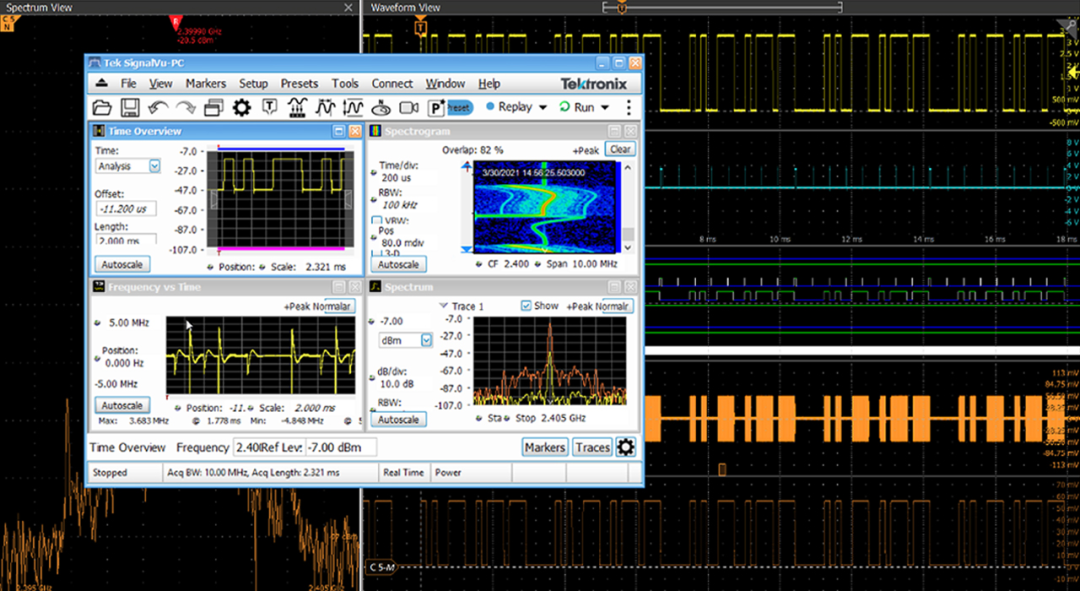

使用可視化工具將時間、頻率與調制數據疊加，方便發現異常之間的關聯。例如Tektronix 5/6系列MSO的Spectrum View硬件集成實時頻譜分析功能，可獨立設置中心頻率、帶寬及分辨率帶寬，并與SignalVu聯合使用。
■ 自動化測試流程：
利用Python、SCPI等腳本語言自動化多域測量，提高可重復性與效率。SignalVu-PC提供COM API及高層次API接口，簡化自動化開發。
挑戰與未來趨勢
多通道跨域分析可能需要昂貴且復雜的設備組合，由經驗豐富的工程師進行同步操作；同時，跨域數據處理需要外部計算平臺的高性能資源。
然而，示波器雖然動態范圍不及專用RTSA、分析選項少于VSA，但在同一臺常用設備上即可實現高層次調試，無需外部數據導出或多臺設備同步，是一種“單機”調試的折中方案。
未來趨勢包括：
AI與機器學習：將自動化異常檢測與跨域行為預測集成到RF測試設備中。
云端測試：云平臺支持遠程多域分析，實現高效協作與數據處理。
更高頻率支持：隨著毫米波與太赫茲系統的普及，多域分析工具將支持更高頻段。
與數字孿生結合：在物理測試前，通過多域分析與數字孿生仿真聯合驗證RF系統。
結論
多域信號分析正在革新嵌入式RF測試方法，使其在復雜系統表征上更全面、高效與精準。借助RTSA、示波器等配備高級軟件的工具，工程師可以跨時間、頻率和調制域診斷問題、確保合規并優化性能。
隨著RF系統的不斷演進，采用多域分析將是嵌入式技術保持領先的關鍵。不論是開發5G設備、汽車雷達還是IoT模塊，多域信號分析都是實現高可靠、高性能RF設計的“游戲規則改變者”。
