你知道嗎？同樣是 USB 接口，有的傳文件如飛，有的卻慢如蝸牛，這背后藏著 PCB 布局布線的大學問。今天就帶大家深入了解 USB2.0、USB3.0 和 Type-C 接口的 PCB 設計奧秘，看完你就明白為啥有的設備總 “掉鏈子” 了。

先睹為快：USB2.0 與 USB3.0 的核心差異

USB2.0 和 USB3.0 在傳輸性能上有著明顯差距：USB2.0 傳輸速率高達 480Mbps，而 USB3.0 的最大傳輸帶寬能達到 5Gbps，并且引入了全雙工數據傳輸模式。

想要搞懂它們的 PCB 設計，先得認識它們的 “身份標識”—— 管腳定義。

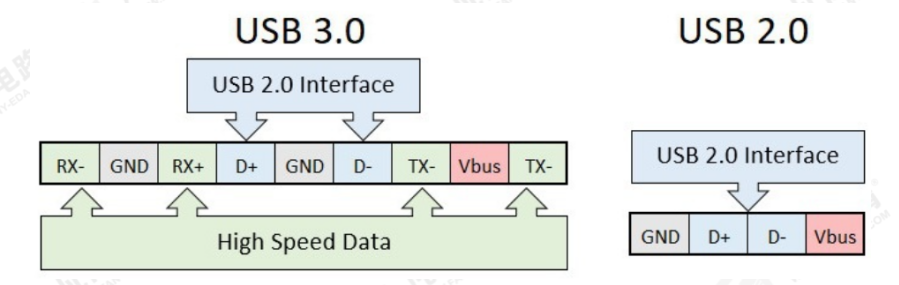

USB 2.0與USB 3.0管腳定義

從圖中能清晰看到，USB3.0 相比 USB2.0，多了 RX-、RX+、TX-、TX + 等高速數據傳輸相關的管腳，這也是它能實現高速傳輸的重要基礎。

一、USB 接口的 PCB 布局：基礎打不好，傳輸易 “掉鏈子”

布局是 PCB 設計的基礎，這一步沒做好，后續再怎么優化都可能事倍功半。

接口位置要 “靠邊”
：USB 接口得靠近板邊或按照結構定位放置，除了直插類型，最好伸出板邊一定位置。這就像咱們家里的插座，裝在順手的墻邊才方便插拔，接口位置合理了，日常使用才順暢。
保護器件 “排好隊”
：ESD、共模電感器件要緊緊挨著 USB 接口，而且順序不能亂，得是 ESD 在前，接著是共模電感，最后才是阻容元件。這就像咱們出門，先穿外套（ESD 防住靜電 “寒氣”），再戴口罩（共模電感過濾 “雜質” 干擾），最后拿上鑰匙（阻容元件穩定 “狀態”），一步都不能錯。
ESD 與 USB 留 “間距”
：要注意 ESD 和 USB 之間的距離，得給后焊留有余地。就像擺家具，得留夠人走動的空間，不然后續想調整都難。
差分線路 “越短越好”
：布局時盡量讓差分線路最短，縮短距離才能減少信號損耗。這好比兩個人傳話，距離越近，信息失真就越小。

二、USB 接口的 PCB 布線：細節決定傳輸 “戰斗力”

布線就像給信號 “鋪路”，路鋪得好不好，直接影響信號傳輸的速度和穩定性。

差分走線有 “規矩”
：USB 要走差分線，阻抗控制在 90 歐姆，還要進行包地處理，總長度最好不超過 1800mil。這就像建高速公路，路面寬度（阻抗）得標準，兩邊的防護欄（包地）得到位，路程（長度）也不能太長，這樣車子（信號）才能跑得又快又穩。
走線長度 “能短則短”
：尤其是高速 USB 差分（RX、TX 差分）的布線，要優先考慮縮短長度，而且盡量減少換層過孔。過孔就像路上的 “坑洼”，會讓線路阻抗不連續，少用過孔才能更好地控制阻抗，避免信號反射。如果實在需要打孔換層，得在換層的地方加一對回流地過孔，幫信號 “順暢掉頭”。
保護地與 GND “劃清界限”
：如果 USB 兩邊定位柱接的是保護地，分割時要保證它與 GND 的距離是 2MM，而且在保護地區域多打孔，確保充分連接。

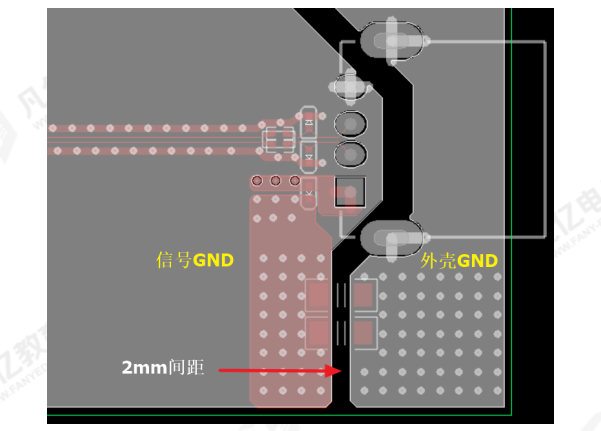

外殼GND和信號GND的隔離

圖中清晰展示了外殼 GND（保護地）和信號 GND 的隔離要求，2mm 的間距就像一道 “安全線”，能減少相互干擾。

差分線長 “求匹配”
：由于管腳分布、過孔、走線空間等因素，差分線長容易不匹配，這會導致時序偏差、共模干擾，降低信號質量。所以得進行補償，讓線長匹配，長度差通常控制在 5mil 以內。這就像跑步比賽，選手們得在同一起跑線（線長匹配），才能公平競爭（信號穩定傳輸）。

再看看 USB2.0 與 3.0 在 PCB 布線要求上的具體差異：

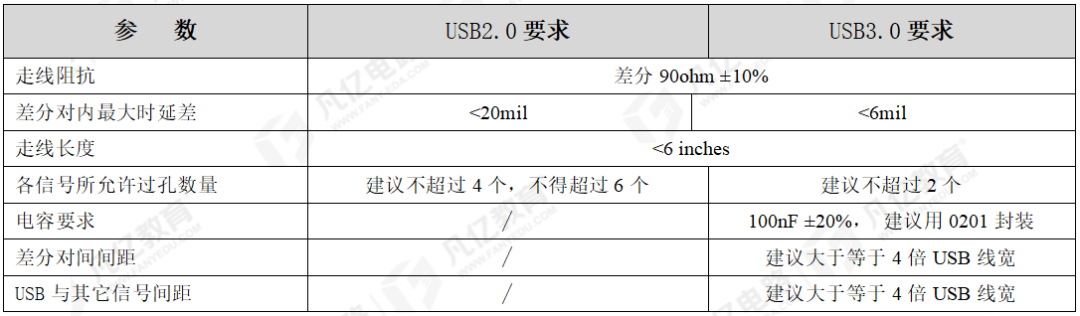

USB2.0與USB 3.0的PCB布線要求

從表格能清楚看出，USB3.0 在差分對內最大時延差、過孔數量等方面的要求比 USB2.0 更嚴格。比如差分對內最大時延差，USB2.0 要求 < 20mil，USB3.0 則要求 < 6mil，這也體現了 USB3.0 對高速傳輸的高標準。

下面兩張圖分別展示了 USB 2.0 和 USB 3.0 的布局與布線情況，能更直觀地感受到它們的設計特點。

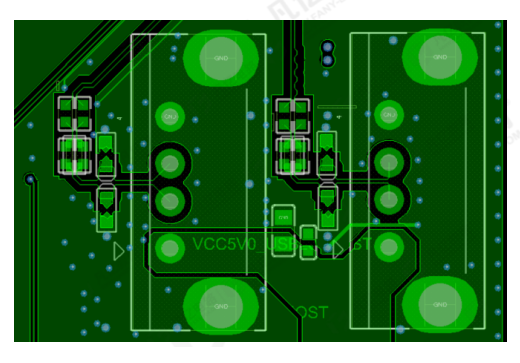

USB 2.0的布局與布線

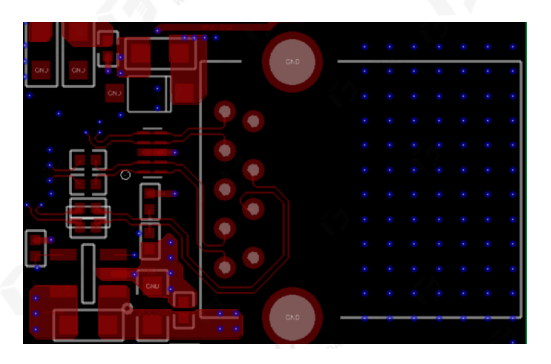

USB 3.0的布局與布線

三、Type C 接口的 PCB 設計：更纖薄，更強大，設計有講究

USB Type C（USB-C）接口憑借纖薄的設計、最高 10Gbps 的傳輸速度和最高 100W 的電力傳輸能力，以及雙面可插的特點，在各類設備中應用越來越廣泛。但要注意，Type-C 只是接口形式，和 USB 版本沒關系。

先來看 Type-C 接口的管腳定義：

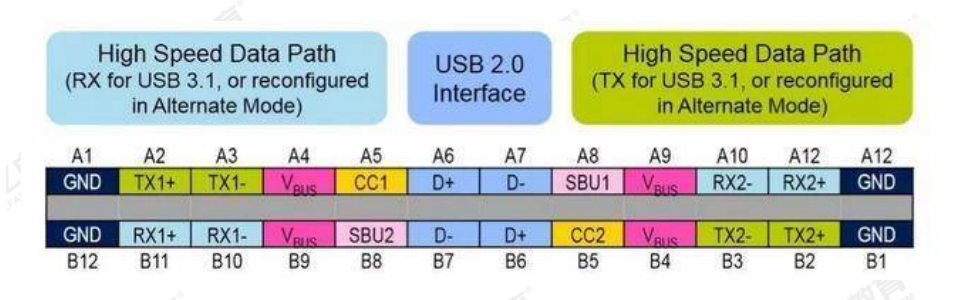

Type C接口的管腳定義

從圖中能看到 Type-C 接口管腳眾多，功能豐富，包含了高速數據傳輸路徑、USB 2.0 接口等相關管腳。

Type C 接口的 PCB 設計有這些要點：

保護器件 “位置優”
：ESD、共模電感器件要靠近 Type C 接口，順序也是 ESD→共模電感→阻容，同時注意 ESD 和 Type C 的距離，考慮后焊情況，這和前面說的 USB 接口類似，都是為了更好地保護信號。
耦合電容 “放得對”
：TX 信號線的耦合電容要靠近接口放置，RX 信號線的耦合電容則由設備端提供。

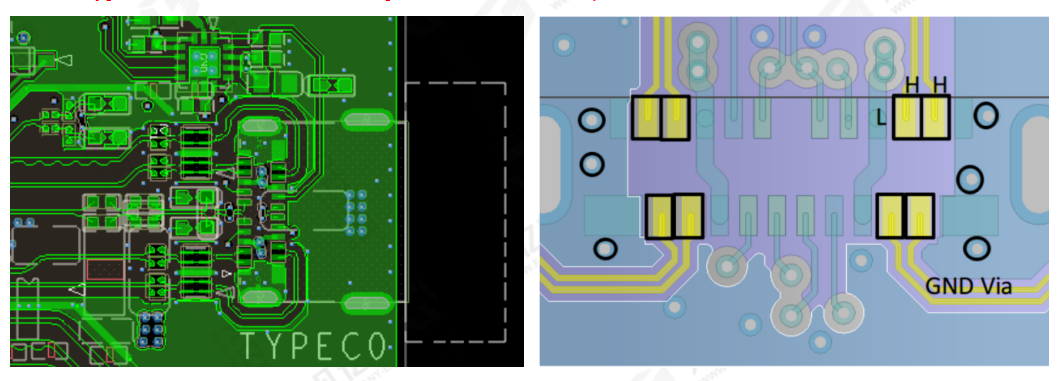

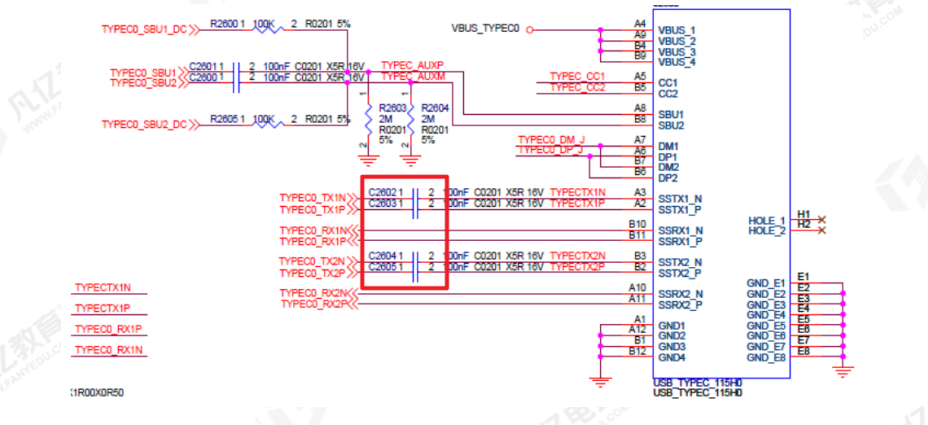

TX信號線的耦合電容

圖中展示了 TX 信號線耦合電容的放置位置，靠近接口才能更好地發揮作用。

差分走線 “高標準”
：阻抗控制在 90ohm±10％，要有良好的參考平面，不跨分割，信號打孔換層不超過 2 個，保證阻抗連續。
差分線 “數量多，要求嚴”
：Type-C 有 RX/TX1-2 四組差分信號，兩組 D+/D - 差分信號，共六對差分線。這些差分信號線至少要緊鄰一個地平面，兩邊都緊鄰地平面更好，走線要盡量短，最長不超過 6inchs。
線長與間距 “有規范”
：差分線長要匹配，對內等長誤差 < 6mil；對內間距以及與其他信號的間距，建議都大于等于 4 倍 Type C 線寬，減少相互干擾。
CC 引腳 “要加粗”
：CC1/CC2 引腳很關鍵，負責探測連接、區分正反面、區分主從設備等，走線時要加粗處理，就像給重要的 “指揮線路” 拓寬道路，保證指令暢通。

另外，當 Type-C 連接器工作速率≥8Gbps 時，要按照相關連接器優化建議設計處理。
