模擬開關（也稱為模擬多路復用器/解復用器，或簡稱為MUX/DEMUX）是一種固態電子開關，用于控制模擬信號（電壓或電流）在電路中的路徑。它就像一個由電子信號控制的“繼電器”，但比機械繼電器速度更快、體積更小、壽命更長、功耗更低，并且沒有機械觸點磨損和彈跳問題。
核心結構： 通常基于CMOS技術實現，核心元件是MOSFET晶體管（通常是傳輸門結構，即一個P-MOS和一個N-MOS并聯）。
控制方式： 通過數字控制信號（通常是TTL或CMOS邏輯電平）來選擇哪個通道導通（連接），哪個通道斷開。
傳輸信號： 在其工作電壓范圍內（由電源電壓V+和V-定義）的模擬信號。理想情況下，導通時電阻極低，斷開時電阻極高。
主要類型：
單刀單擲： 一個輸入，一個輸出，一個控制端。控制信號決定開關通斷。
單刀雙擲： 一個公共端（COM），兩個選擇端（NO, NC），一個控制端。控制信號決定公共端連接哪個選擇端。

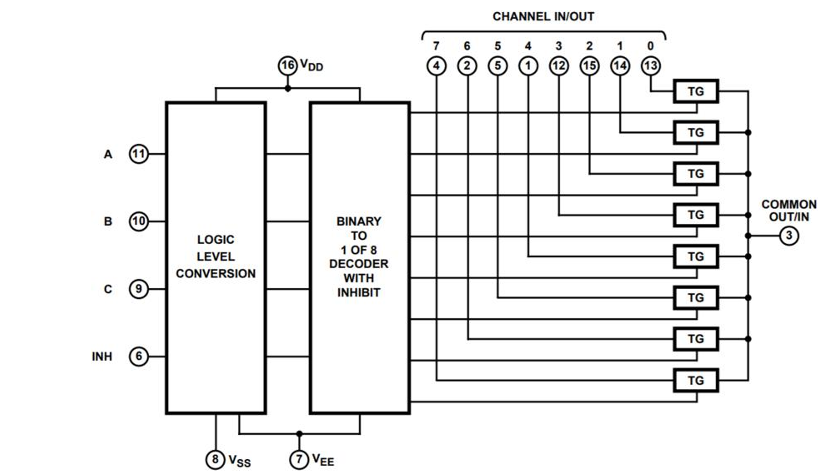

多路復用器： 多個輸入（S0, S1, S2...），一個公共輸出（COM），一組通道選擇地址線（A0, A1...）。根據地址碼選擇一個輸入連接到輸出。
解復用器： 一個公共輸入（COM），多個輸出（D0, D1, D2...），一組通道選擇地址線（A0, A1...）。根據地址碼將輸入連接到選定的一個輸出。
交叉點開關： 更復雜的矩陣結構，可以將任意輸入連接到任意輸出。
工作原理
模擬開關的“開關功能”通常由MOS管實現，其開關狀態由控制信號決定，當模擬開關處于關閉狀態時，開關呈現高阻態，阻值信號或者說電流流過，當模擬開關出去開啟狀態時，內部呈低阻狀態，使信號能夠通過。
二、模擬開關的設計要點
電源電壓范圍 (V+ to V-)：
定義了模擬開關可以處理的模擬信號范圍（通常信號不能超過電源軌）。
必須與應用中信號的最大/最小電壓匹配。
常見范圍：±5V, ±15V, +3V to +5V, +1.8V to +5.5V等。
2.導通電阻 (Ron)：
開關導通時源極（S）和漏極（D）之間的電阻。這是最重要的參數之一。
越低越好，尤其是在處理低電平信號或驅動低阻抗負載時，以減少信號衰減和失真。
Ron通常隨電源電壓、溫度變化，并且在整個信號范圍內可能不一致（非線性）。需要查閱數據手冊中的圖表。
設計規則： 負載阻抗 >> Ron (通常至少10倍)，以減小信號衰減。例如，如果Ron=100Ω，負載至少需要1kΩ。
3.帶寬 (-3dB Bandwidth)：
開關能有效傳輸信號的頻率范圍。當信號頻率達到帶寬上限時，信號幅度會衰減3dB。
必須大于應用中信號的最高頻率分量。
受內部電容和Ron影響。
4.關斷隔離 (Off Isolation)：
開關斷開時，輸入信號衰減到輸出的程度（單位：dB）。
值越大越好，表示斷開時信號泄漏越小。通常在特定頻率下測量（如100kHz）。
對防止通道間串擾很重要。
5.開關時間 (Switching Times)：
導通時間 (tON)： 控制信號有效到開關電阻達到規定值（如90%最終Ron）的時間。
關斷時間 (tOFF)： 控制信號失效到開關電阻達到規定值（如90%最終關斷電阻）的時間。
決定了開關速度，對于高速信號路由或時分復用系統很重要。
6.最大電流處理能力：
開關在導通狀態下能連續通過的最大電流。
需要確保信號電流和負載電流之和不超過此值。
三、模擬開關常用于哪方面？
模擬開關因其靈活性、可靠性和相對較低的成本，被廣泛應用于各種電子系統中：
1.信號路由與切換：
在測試設備中選擇不同的測試點或信號源。
音頻/視頻系統中選擇不同的輸入源（如功放的輸入選擇）。
通信系統中的信號路徑切換。
2.音頻信號處理：
靜音控制、通道選擇、效果器旁路等。需要低失真、低Ron平坦度。
3.視頻信號切換：
選擇不同的視頻輸入源（如RGB切換）。需要較高帶寬。
4.替代機械繼電器：
在需要高速、長壽命、小體積開關的場合，替代簧片繼電器或電磁繼電器。適用于信號電平切換，不適用于大功率負載切換。
四、實例應用電路
雙路音頻輸入選擇
總結
模擬開關是現代電子系統中不可或缺的元件，為模擬信號的路由、復用和切換提供了高效、可靠的解決方案。成功應用的關鍵在于根據具體需求（信號幅度、頻率、精度、通道數、電源電壓、控制邏輯）仔細選擇器件，并深入理解其關鍵參數（Ron、電荷注入、泄漏電流、帶寬、隔離度等）對系統性能的影響。通過結合設計要點和實際應用場景，可以充分發揮模擬開關的優勢，構建出高性能、高集成度的電子系統。
