我發現很多工作多年的工程師，并沒有深刻理解輸入偏置電流這個參數，咱們直接舉例說明。曾經看過圖1-1 這種隔直電路，設計者的理由是，原始信號有一個比較大的直流信號，想通過一個電容進行隔離，因為電容可以隔直通交，但是實測卻發現輸出飽和了，設計者一直沒有頭緒。

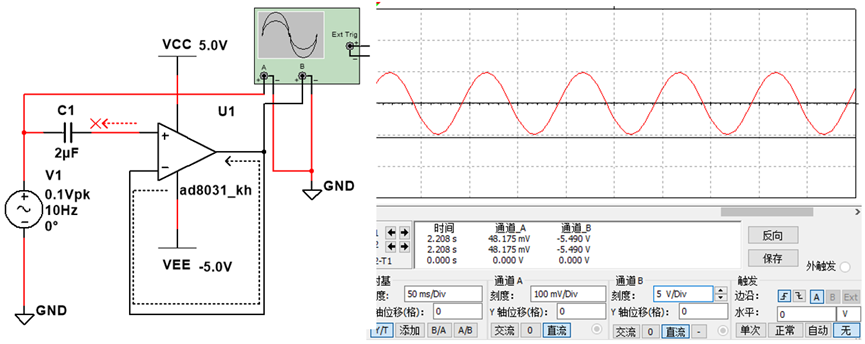

圖1-1 錯誤的隔直電路
設計者還認為，運放的輸入電阻非常大，根據高通濾波器的截止頻率計算公式fc=1/(2πRC)，（高通濾波器和低通濾波器在《運放秘籍》第一部有詳細解析），由于R非常大，因此隨便選一個隔直電容就可以實現隔直通交的功能，現實情況真的這么簡單嗎？
圖1-1中由于電容的存在，同相輸入端的偏置電流沒有地方流，被電容堵死了，導致運放輸出直接憋死。圖1-2 是正確的隔直電路，在電容后面對地加了一個電阻，俗稱接地電阻，那么就給偏置電流提供了流通的路徑，這就是俗稱的偏置電流回流路徑。

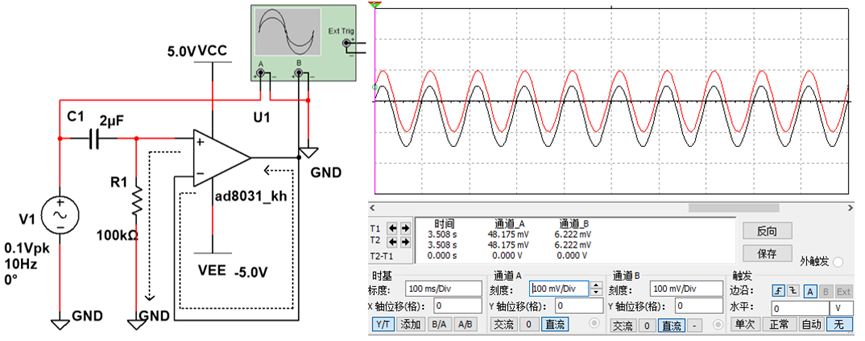

圖1-2 正確的隔直電路
有同學說，運放的反相輸入端也沒有接地電阻啊，為什么能夠工作呢？這是因為反相輸入端與輸出相連接，也可以構成回流通路。
那么同相端的接地偏置電阻，阻值選擇多大合適呢？這個接地電阻的考慮有三點：
第一點：高通濾波的截止頻率，在電容容值不變的情況下，電阻越大，則高通濾波器截止頻率越低，更容易讓交流信號通過而阻斷直流信號，隔直效果越好。
第二點：偏置電流的影響，偏置電流流過這個接地偏置電阻，會產生一定的電壓，電壓被運算放大器放大進而會在輸出端呈現一個直流成分，因此輸出會有大約是0.45uA*100KΩ=45mV的直流成分存在。
第三點：噪聲，電阻越大則有可能使得噪聲越大，《運放秘籍》完整視頻中會詳細講解噪聲相關內容。
