軟件設計
15.3.2.1
新建工程
對于e2 studio開發環境：拷貝一份我們之前的e2s 工程“11_GPIO_LED”，然后將工程文件夾重命名為“16_ICU_External_IRQ”，最后再將它導入到我們的e2studio工作空間中。
對于Keil開發環境：拷貝一份我們之前的Keil工程“11_GPIO_LED”，然后將工程文件夾重命名為 “16_ICU_External_IRQ”，并進入該文件夾里面雙擊Keil工程文件，打開該工程。
工程新建好之后，在工程根目錄的“src”文件夾下面新建“key”文件夾，再進入“key”文件夾里面新建源文件和頭文件：“bsp_key_irq.c”和 “bsp_key_irq.h”。工程文件結構如下。
列表1：文件結構
16_ICU_External_IRQ├─ ......└─ src├─ led│ ├─ bsp_led.c│ └─ bsp_led.h├─ key│ ├─ bsp_key_irq.c│ └─ bsp_key_irq.h└─ hal_entry.c
15.3.2.2
FSP配置
首先打開“16_ICU_External_IRQ”項目的FSP配置界面，接下來我們要在這個界面里配置芯片的引腳及其相應的功能。

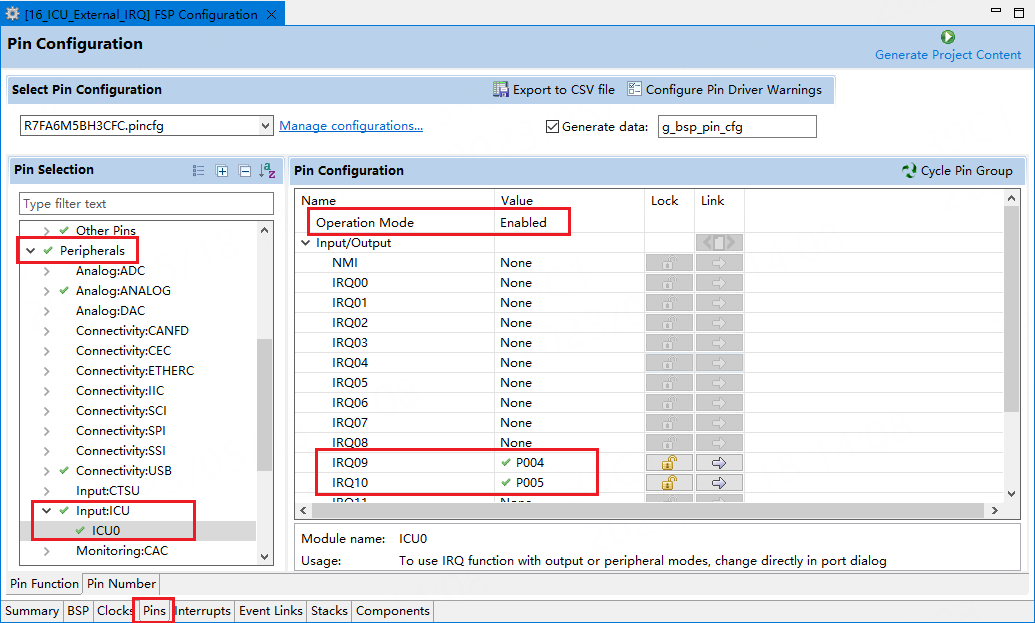

以野火啟明6M5開發板為例，首先配置引腳連接到ICU的中斷通道。

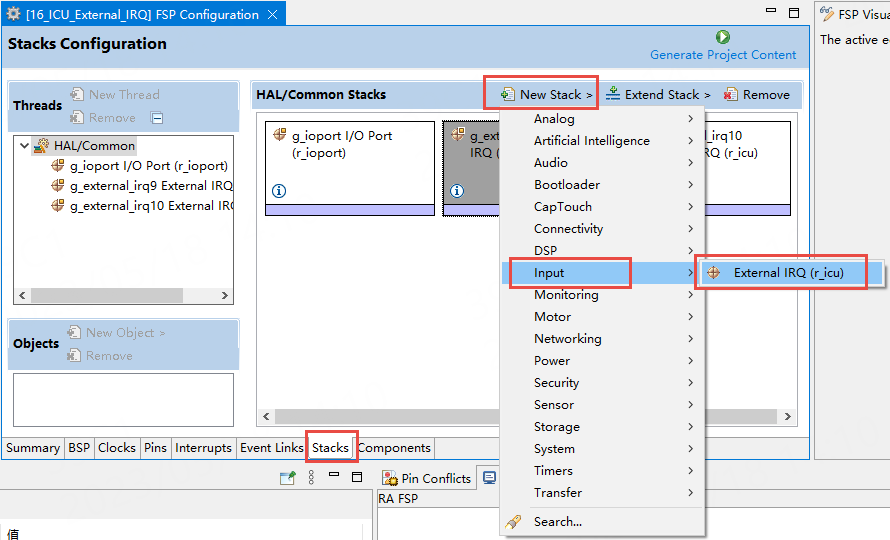

然后，依次點擊“Stacks”->“New Stack”-> “Input”->“External IRQ”來加入外部中斷模塊，如下圖所示。由于使用兩個按鍵，需要兩個外部中斷，所以這里需要加入2個外部中斷模塊。

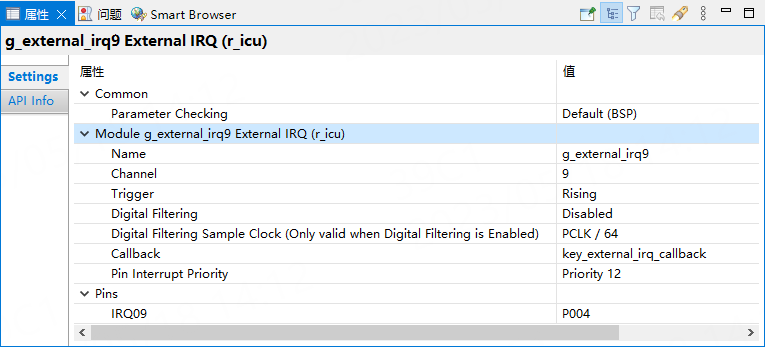

第一個外部中斷模塊設置的是按鍵1的外部中斷配置，按如下圖所示進行設置：
第二個外部中斷模塊設置的是按鍵2的外部中斷配置，按如下圖所示進行設置：

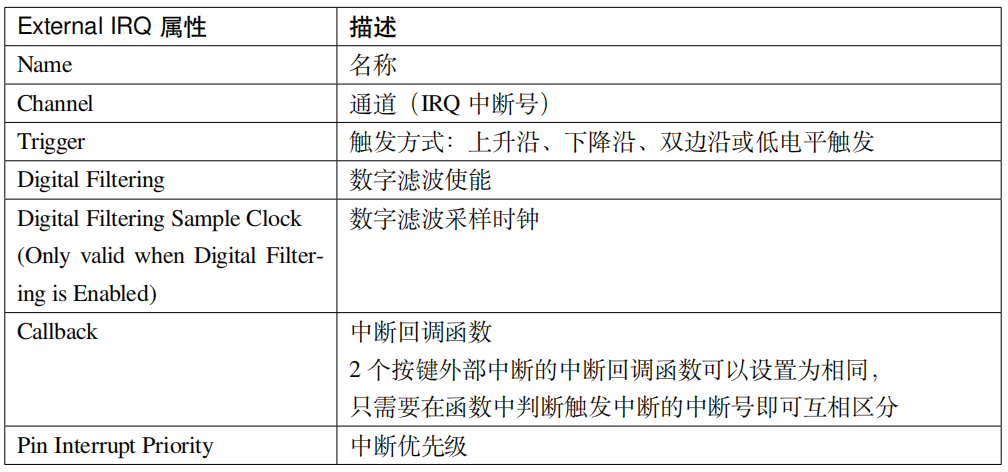

外部中斷模塊（r_icu）的屬性介紹如下表所示。
列表4：External IRQ屬性介紹
配置完成之后可以按下快捷鍵“Ctrl+S”保存，最后點右上角的“Generate Project Content”按鈕，讓軟件自動生成配置代碼即可。
15.3.2.3
按鍵外部中斷初始化函數
列表2：代碼清單16_1：外部中斷初始化函數
/* KEY 外部中斷初始化函數 */voidKey_IRQ_Init(void){fsp_err_t err = FSP_SUCCESS;/* Open ICU module */err = R_ICU_ExternalIrqOpen(&g_external_irq9_ctrl, &g_external_irq9_cfg);err = R_ICU_ExternalIrqOpen(&g_external_irq10_ctrl, &g_external_irq10_,→cfg);/* 允許中斷 */err = R_ICU_ExternalIrqEnable(&g_external_irq9_ctrl);err = R_ICU_ExternalIrqEnable(&g_external_irq10_ctrl);}
R_ICU_ExternalIrqOpen()用于打開一個外部中斷模塊實例。
R_ICU_ExternalIrqEnable()用于使能外部中斷，使能后即可觸發產生外部中斷。
15.3.2.4
按鍵中斷回調函數
因?yàn)橹暗腇SP配置里面Callback屬性配置的都是同一個中斷回調函數，因此，我們僅需實現一個中斷回調函數即可。當然，中斷回調函數也可設置為不同的兩個函數，由用戶定義。
兩個按鍵共用key_external_irq_callback中斷回調函數，并通過p_args->channel參數來判斷是哪個中斷通道產生了中斷從而判斷是哪個按鍵按下，該函數如下：
列表3：代碼清單16_2：按鍵中斷回調函數
/* 按鍵按下標志 */volatilebool key1_sw2_press = false;volatilebool key2_sw3_press = false;/* 按鍵中斷回調函數 */voidkey_external_irq_callback(external_irq_callback_args_t *p_args){/* 判斷中斷通道 */if (9 == p_args->channel){key1_sw2_press = true; // 按鍵 KEY1_SW2 按下}elseif (10 == p_args->channel){key2_sw3_press = true; // 按鍵 KEY2_SW3 按下}}
15.3.2.5
hal_entry入口函數
hal_entry入口函數如下所示：
列表4：代碼清單16_3：hal_entry入口函數
/* 用戶頭文件包含 */externvolatilebool key1_sw2_press;externvolatilebool key2_sw3_press;voidhal_entry(void){/* TODO: add your own code here */LED_Init(); // LED 初始化Key_IRQ_Init(); // KEY 外部中斷初始化while(1){/* 判斷按鍵 KEY1_SW2 是否被按下 */if (key1_sw2_press){key1_sw2_press = false; //標志位清零LED2_TOGGLE; //LED2 翻轉}/* 判斷按鍵 KEY2_SW3 是否被按下 */if (key2_sw3_press){key2_sw3_press = false; //標志位清零LED3_TOGGLE; //LED3 翻轉}// LED1 閃爍指示程序正在運行LED1_TOGGLE;R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_SECONDS); //延時 1 秒// 按鍵被按下觸發中斷后，在主循環中 LED2 或 LED3 最長會被推遲 1 秒翻轉}/* Enter non-secure code */R_BSP_NonSecureEnter();}
下載驗證
把編譯好的程序下載到開發板并復位，按下用戶按鍵1和按鍵2即可分別控制LED2和LED3燈的亮滅。同時LED1燈在每秒鐘翻轉一次狀態。
