在電子世界里，電阻、電容、晶體管這些名字，聽上去冷冰冰，似乎只是功能性的符號。但當我們用攝影機和切割工具剖開它們，內部卻藏著令人驚嘆的結構與美感。
《Open Circuits》就是這樣一本神奇的書，它通過橫截面攝影，揭示了電子元器件內部的精妙世界。今天，我們精選其中 10個最具代表性的元器件，帶大家一窺電子器件的“內在之美”。

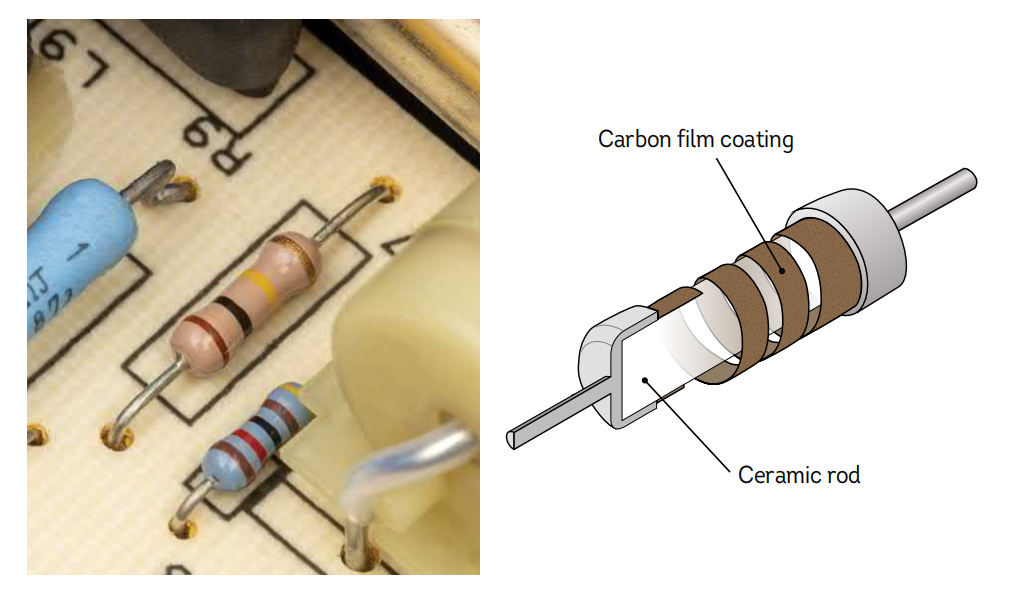

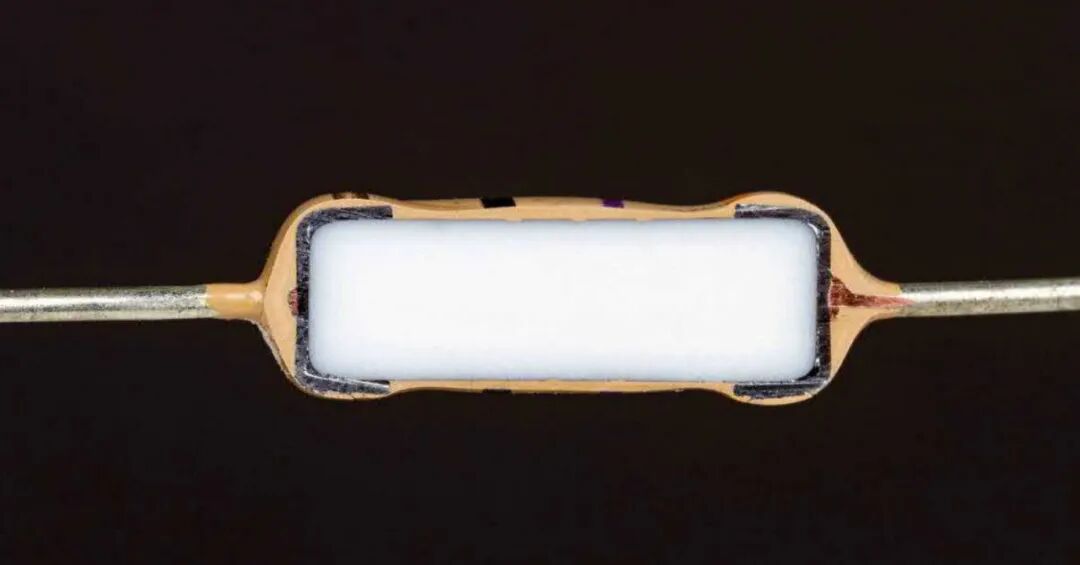

1、電阻（Resistor）
內部碳膜繞制在陶瓷基體上，黑色電阻膜細致包裹，銀色端帽通過金屬化工藝與引腳相連，結構緊湊。

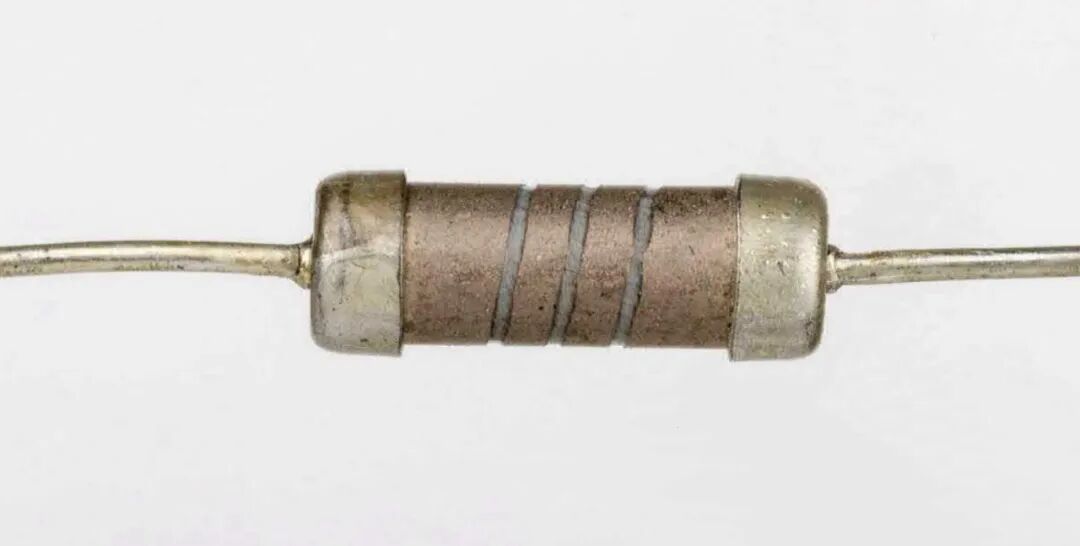

去除保護涂層后，螺旋槽清晰可見

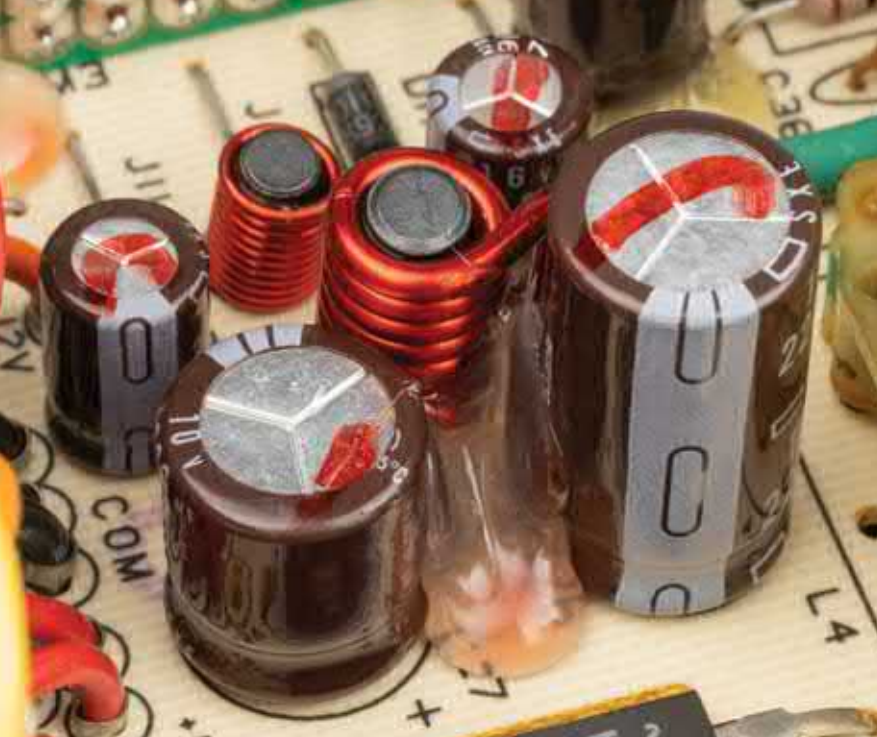

2、鋁電解電容（Aluminum Electrolytic Capacitor）

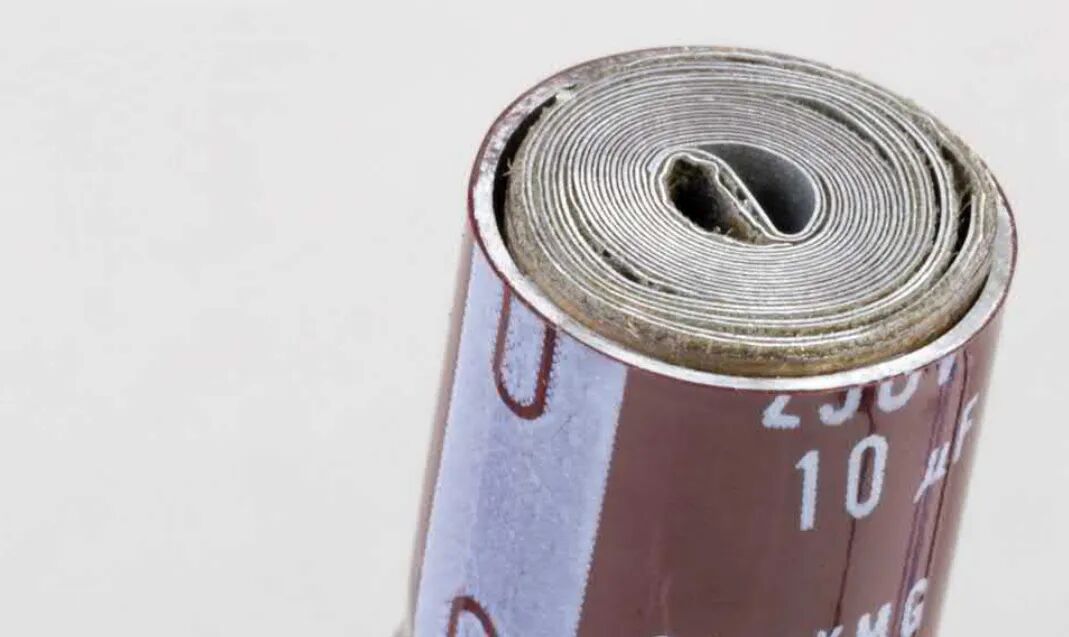

卷繞的鋁箔與浸漬電解液的紙層疊繞成卷，像一本緊緊卷起的書卷，層層疊疊。
3、陶瓷電容（Ceramic Capacitor）

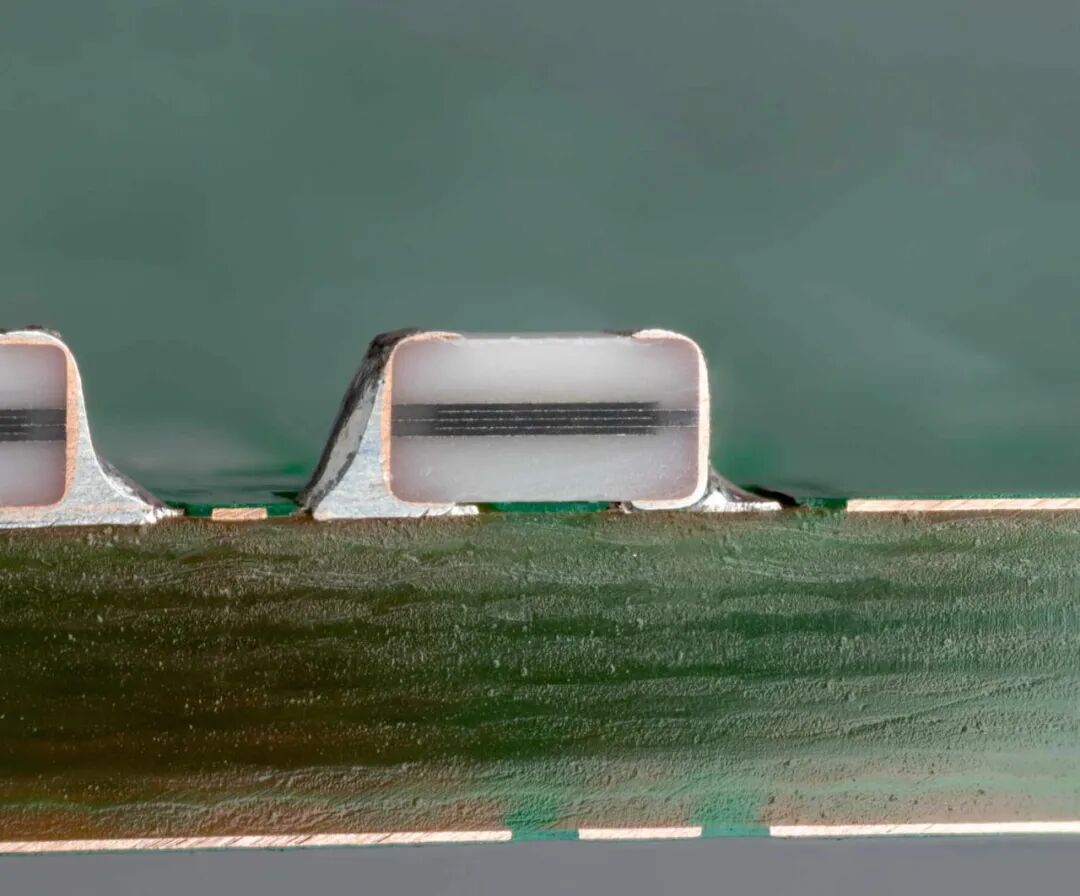

MLCC多層陶瓷介質與金屬電極交替堆疊，截面猶如千層餅，展示出高密度存儲能量的奧秘。

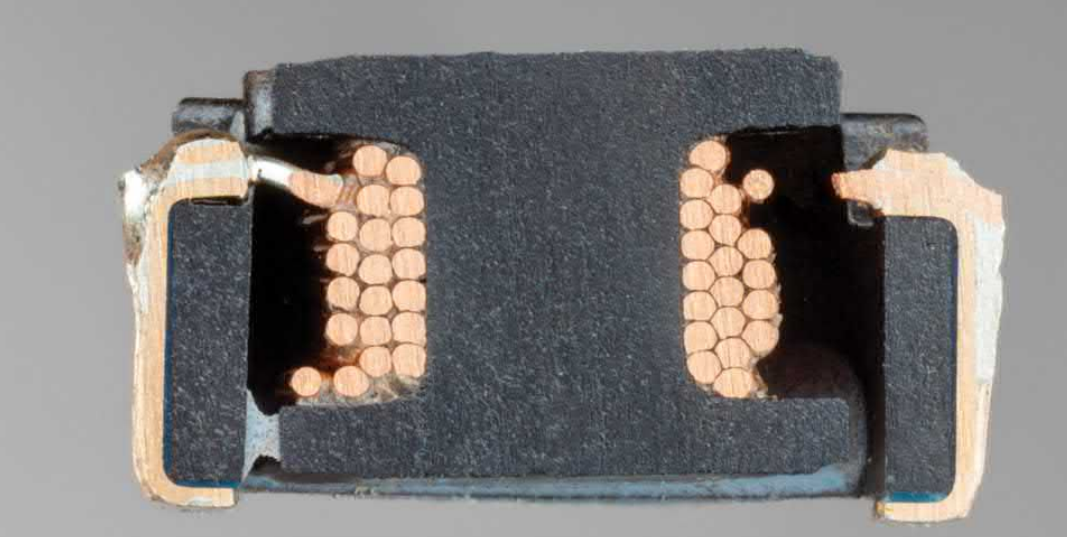

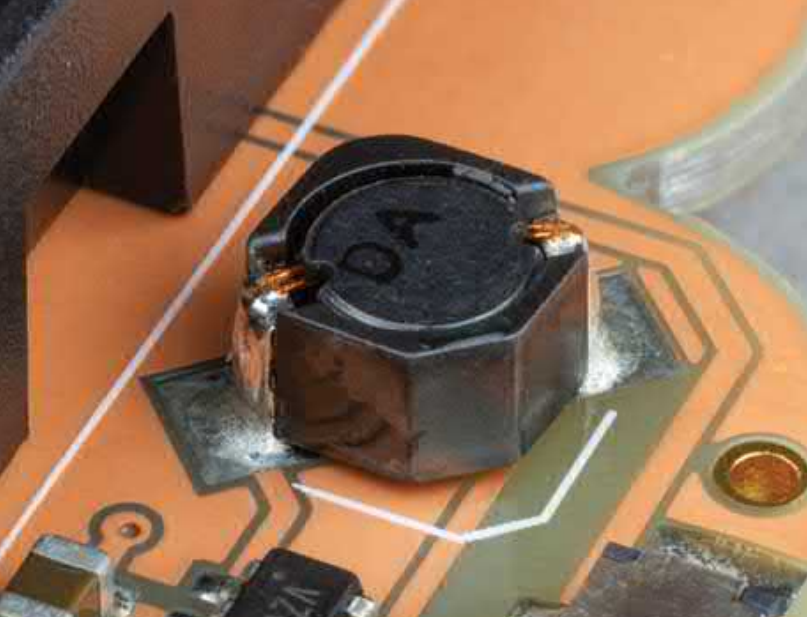

4、表貼電感（surface-mount Inductor）

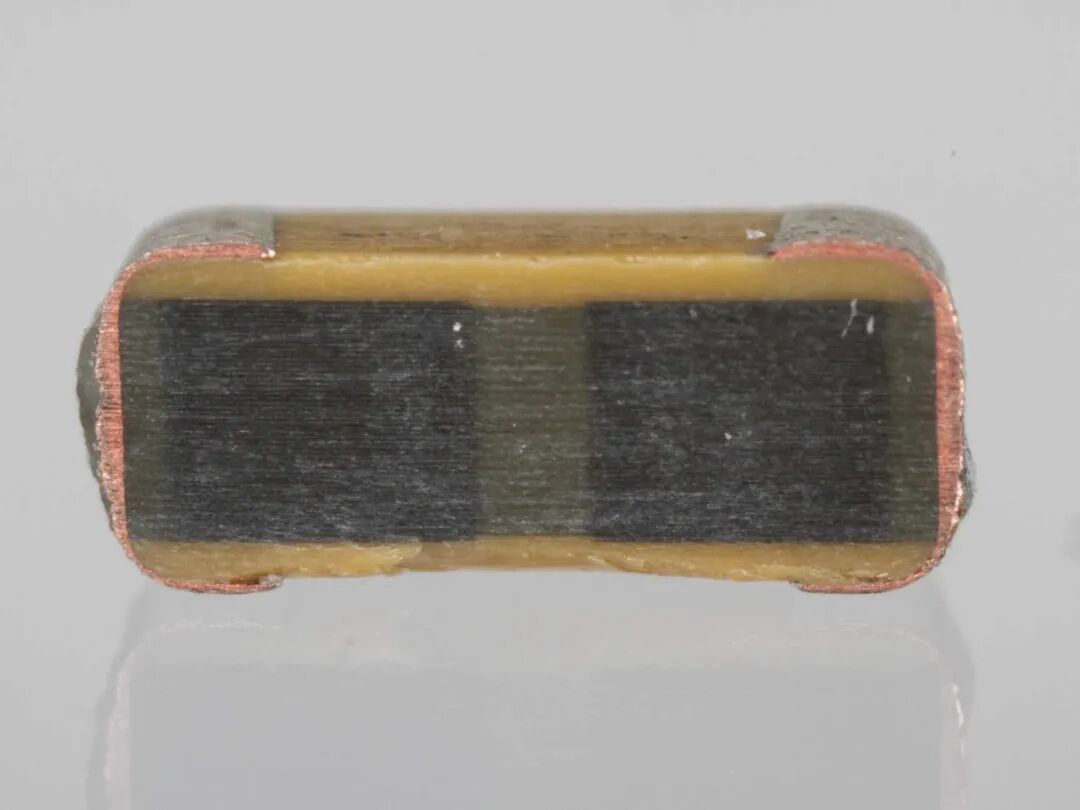

銅線圈緊密繞制在鐵氧體磁芯上，剖開后線圈規則整齊，如同微縮版的藝術雕塑。

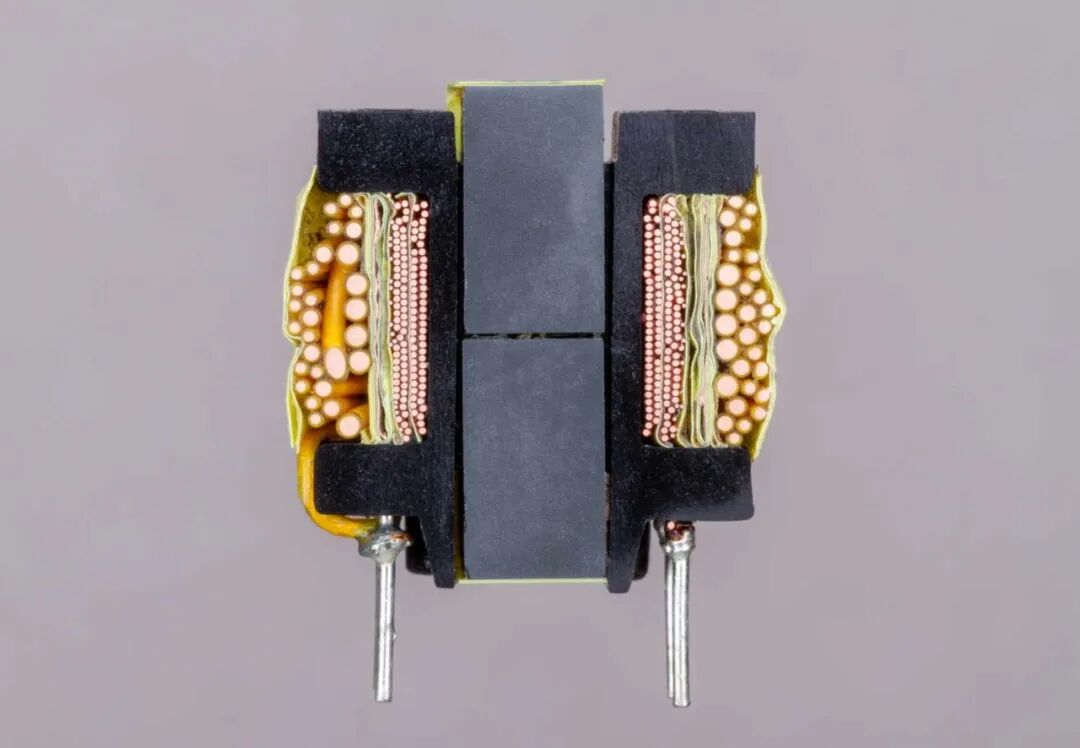

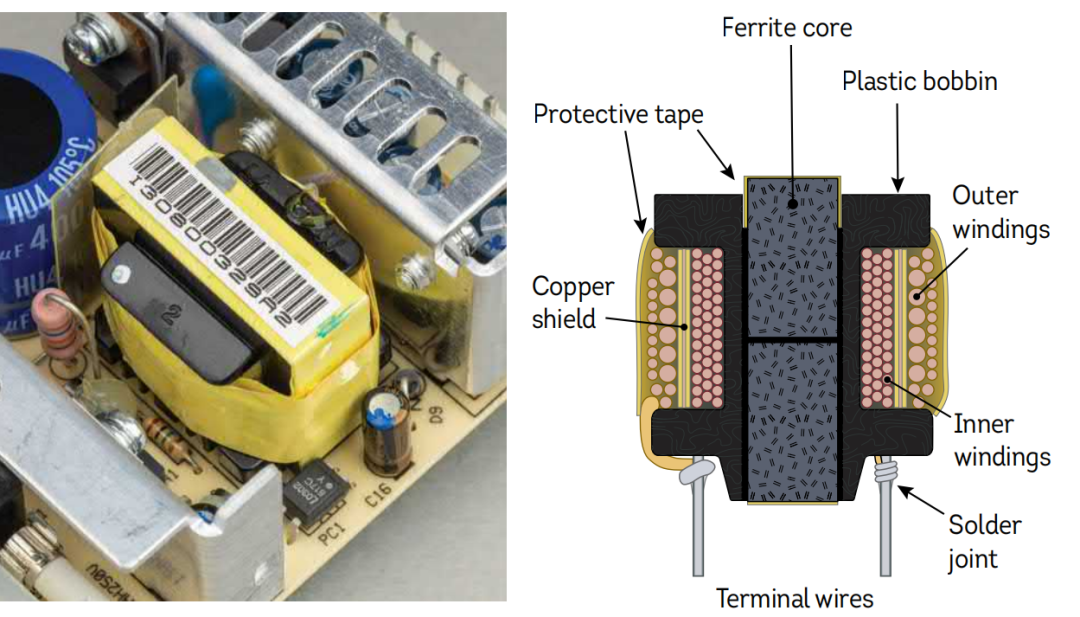

5、變壓器（Transformer）
多股漆包線纏繞在鐵芯上，層層絕緣隔離，剖面顯示能量在不同繞組間傳遞的路徑。

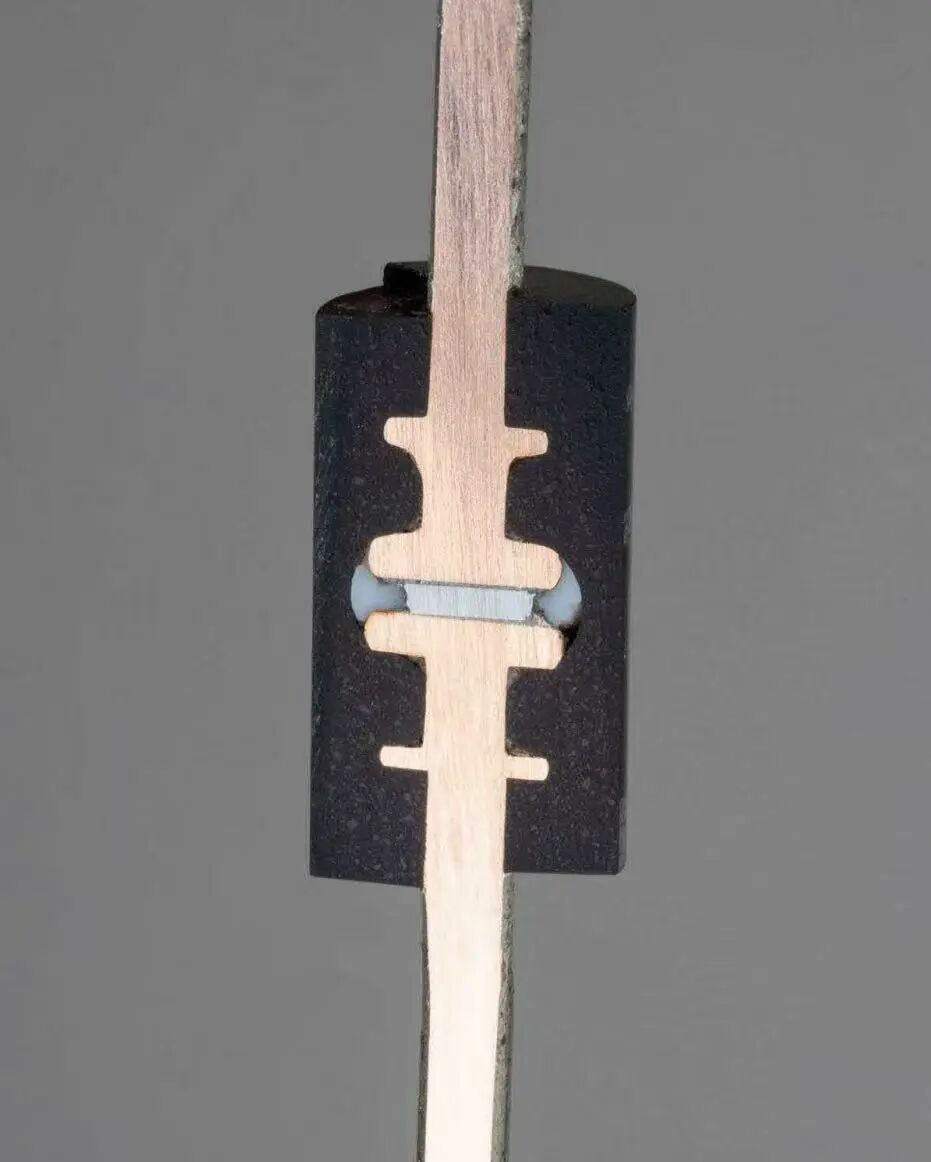

6、二極管（Diode）

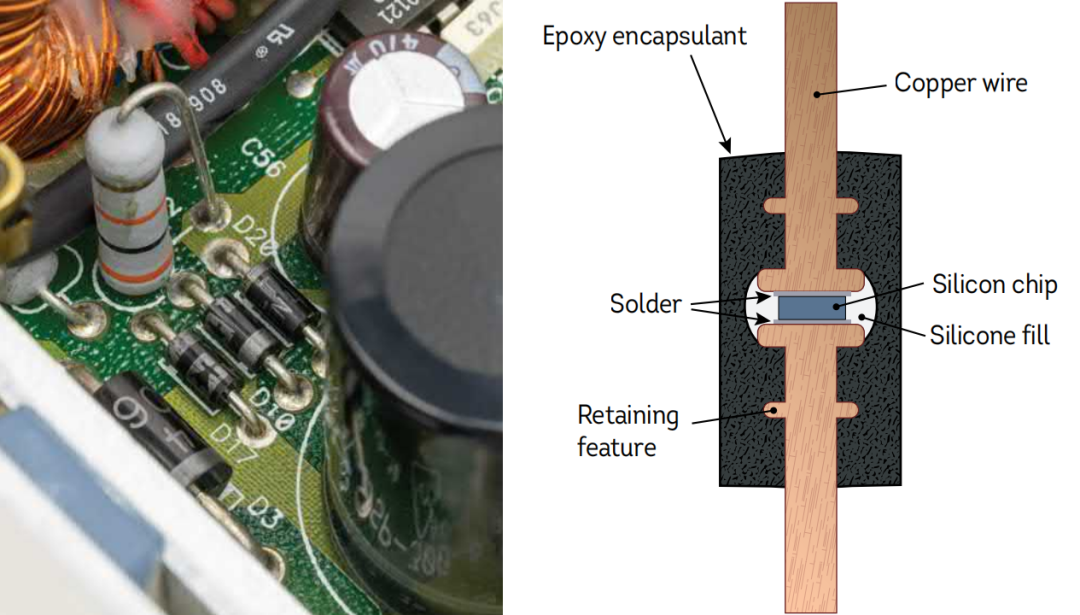

二極管本身是一塊微小的硅“芯片”，也稱為“管芯”。原本是超純硅的硅片經過改性，形成了不同的區域：一個區域由電子承載電流，另一個區域為空穴，即電子缺失的區域。這兩個區域之間的連接點，即器件的有源區，只能單向傳導電流。
兩根粗大的鍍錫銅線用焊料粘合到硅芯片上，然后用黑色環氧塑料封裝。

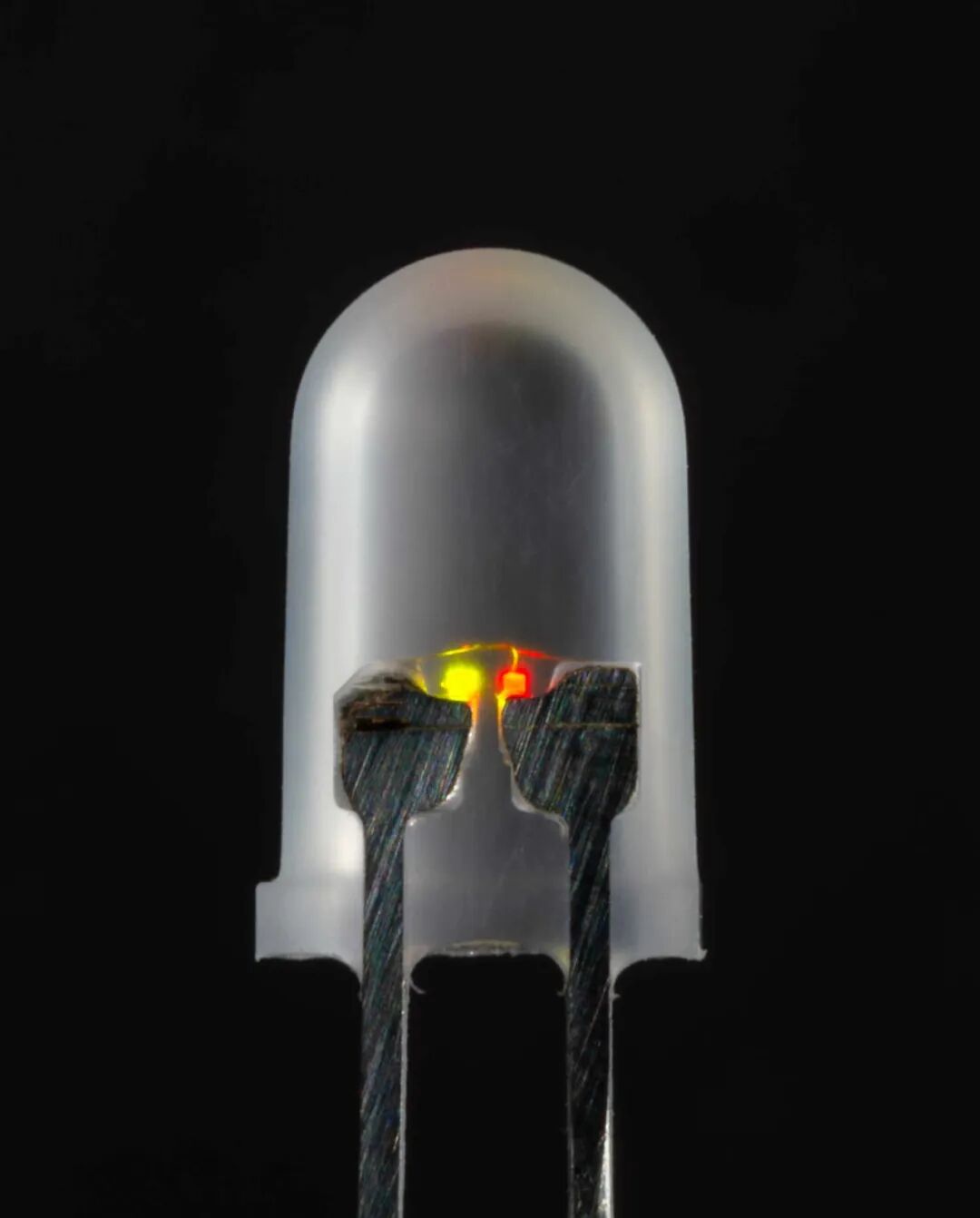

7、LED 發光二極管（LED）

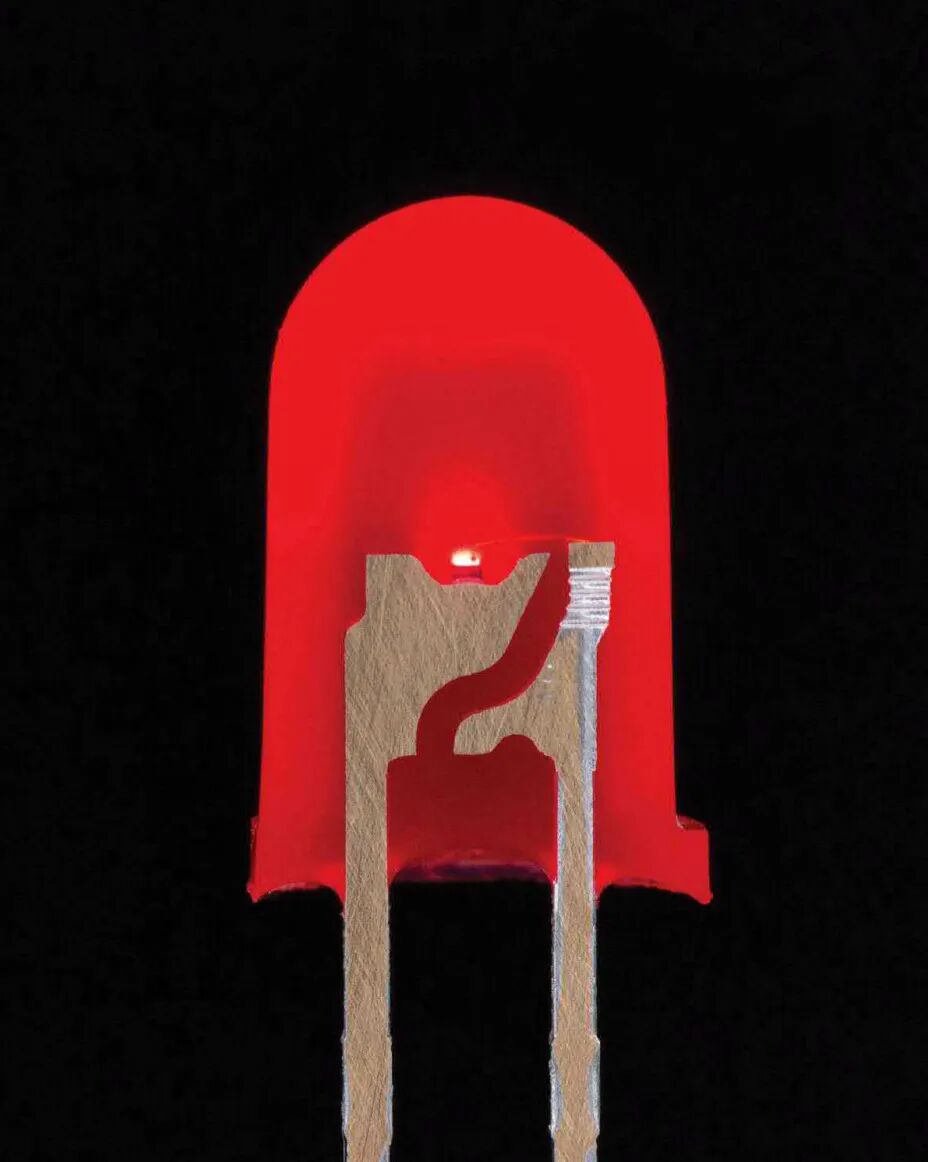

發光二極管（LED）始終魅力十足，看似簡單，實則充滿了精妙的設計細節。LED 中的半導體芯片并非硅，而是一種定制的半導體，在激活時會發出所需的顏色。例如，AlGaAs（砷化鋁鎵）通常用于制造像這樣的紅色 LED。
半透明的環氧樹脂透鏡下，是極小的發光芯片與金線連接，微小卻能點亮世界。
8、晶體管（Transistor）
晶體管是20世紀的關鍵發明之一，它是一種半導體器件，允許一個電信號控制另一個電信號。晶體管通常用于放大信號或作為邏輯開關。金屬引腳與硅芯片通過焊點相連，細小的鍵合線如同血脈，支撐著放大與開關功能。

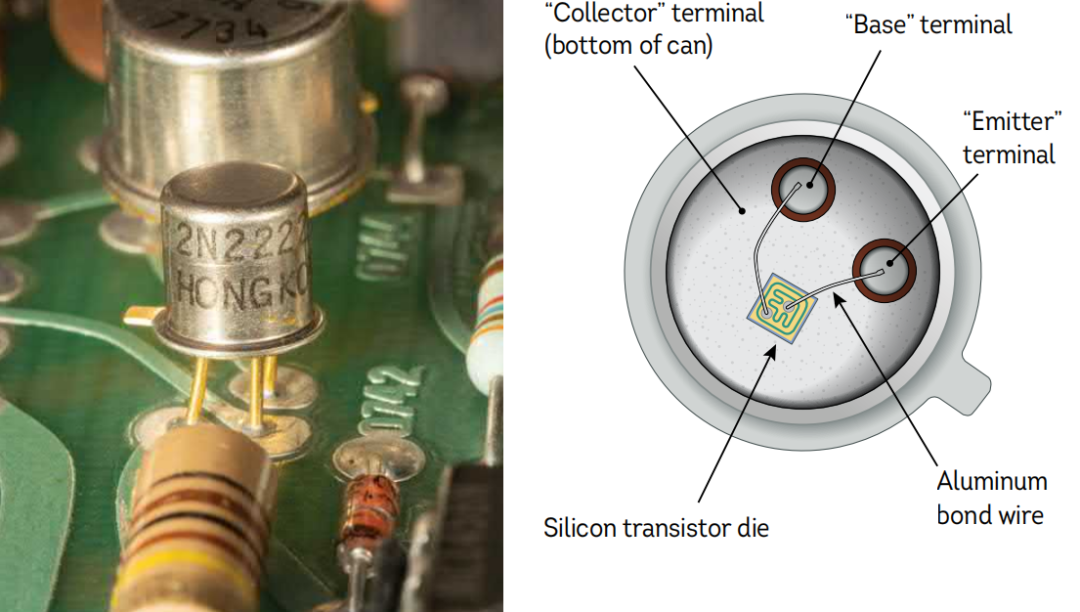

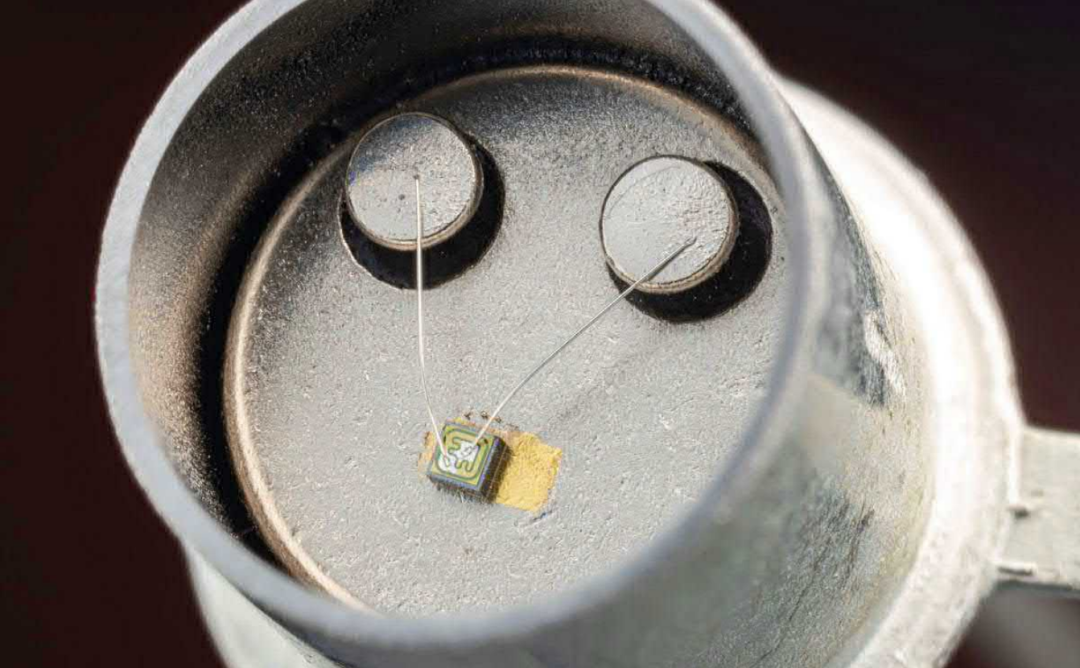

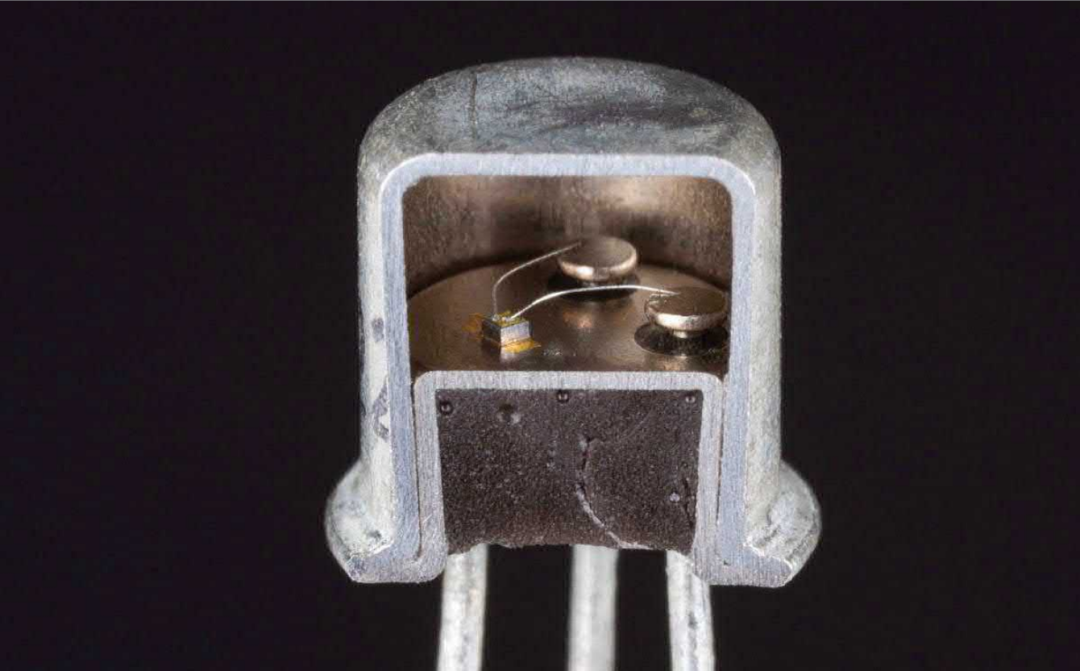

TO-18封裝
除了硅芯片外，還可以透過黑色環氧封裝看到連接到芯片頂部的兩條金鍵合線中的一條。

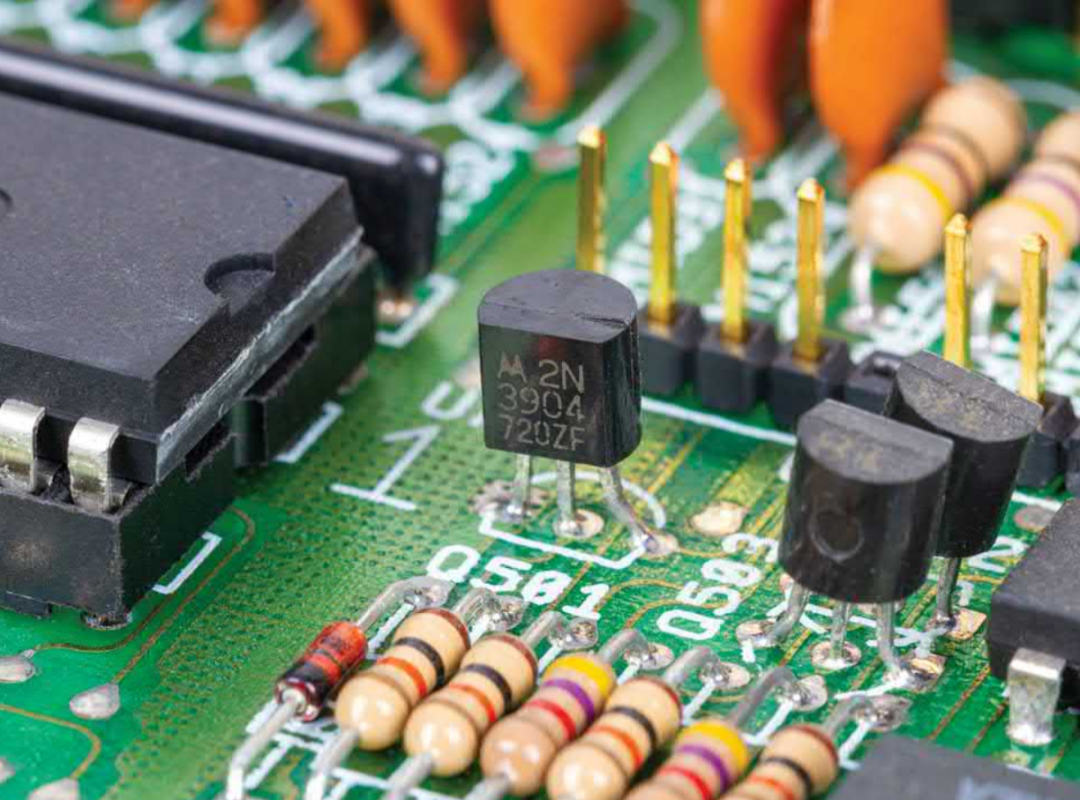

TO-92封裝
9、晶振（Crystal Oscillator）

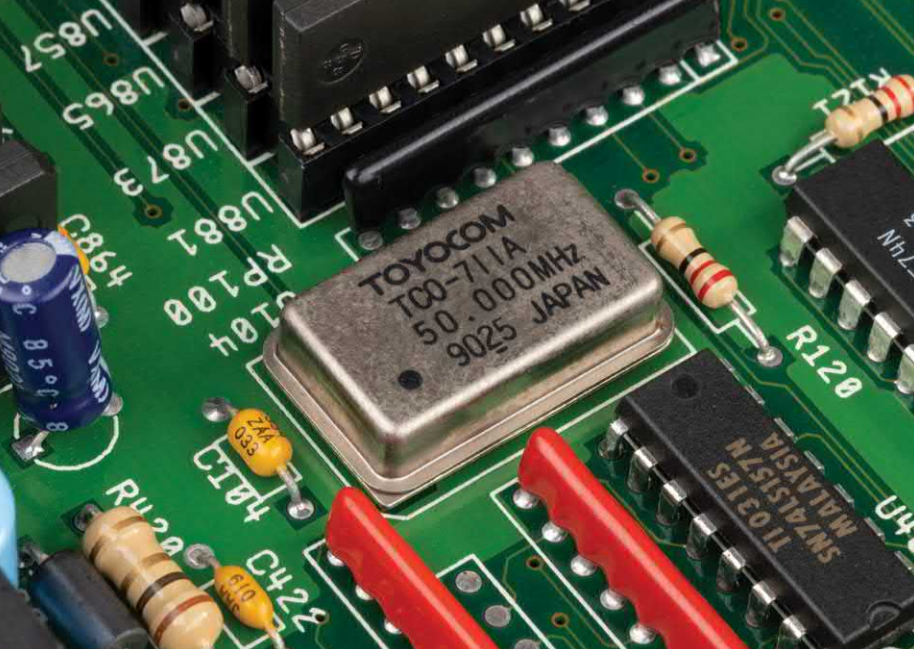

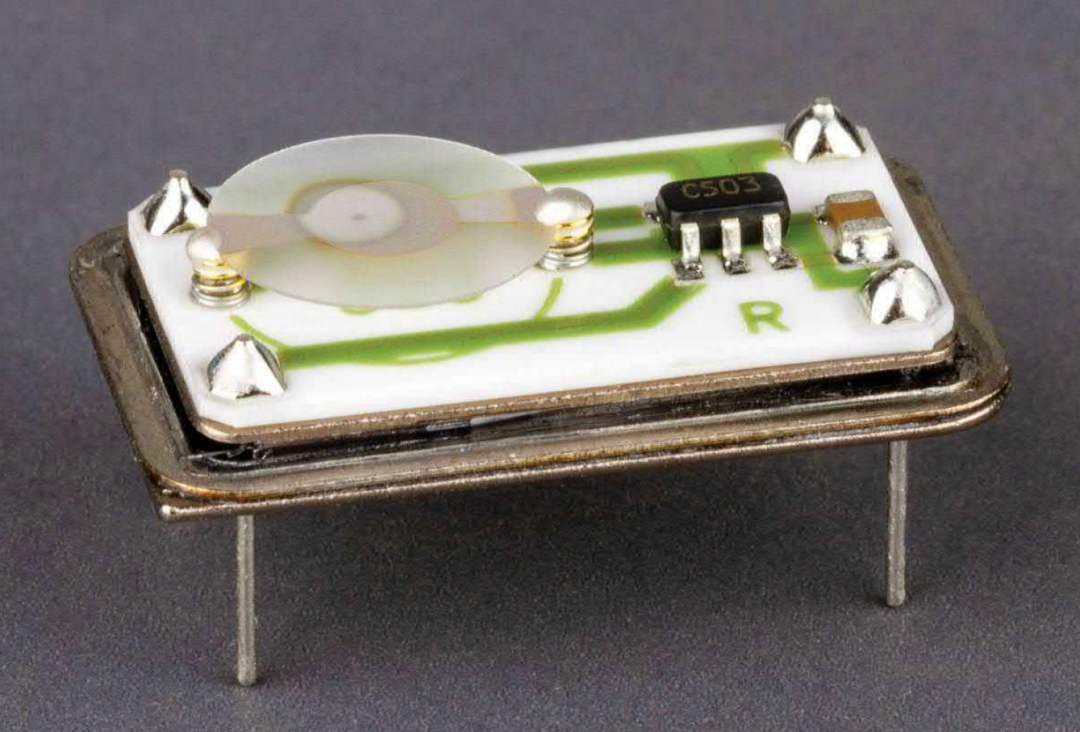

許多數字設備的“滴答心跳”都來自像這樣的振蕩器模塊。在它的內部，我們發現一個薄如紙的鋸切石英晶體圓盤，懸掛在彈簧上。
當電壓施加到電極上時，它會刺激石英運動，將其變成一個微型的、由電力驅動的鐘擺，振動產生穩定頻率。

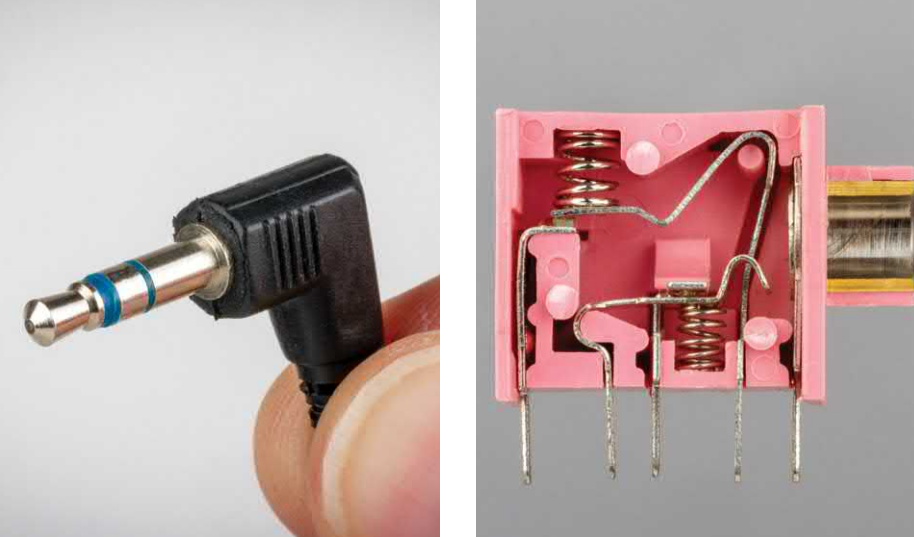

10、3.5 mm 耳機插頭（Audio Jack）

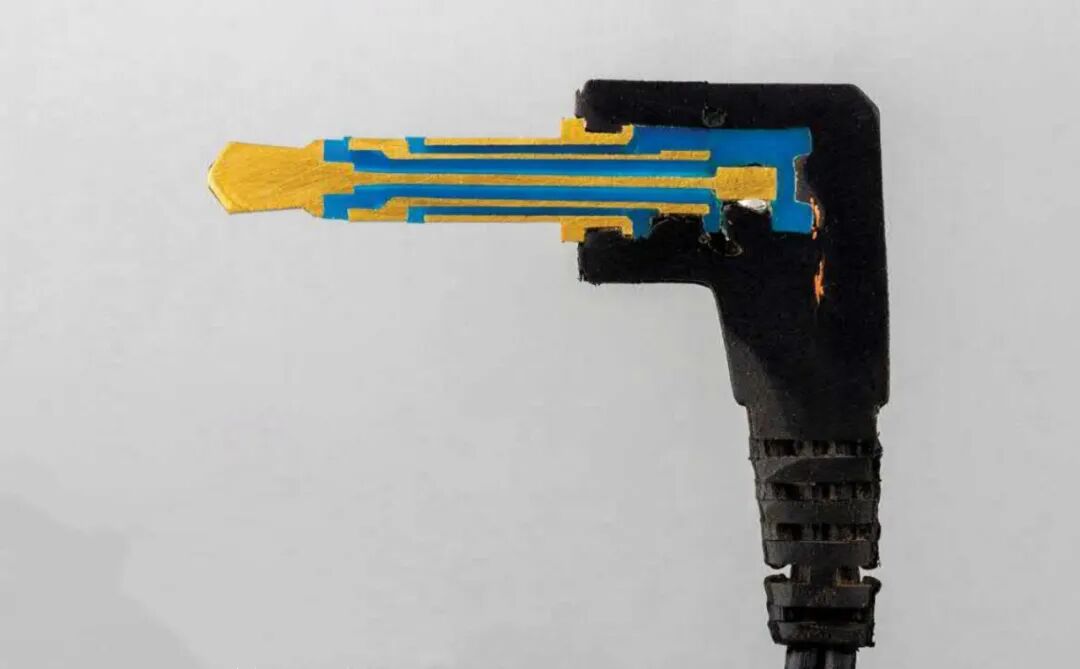

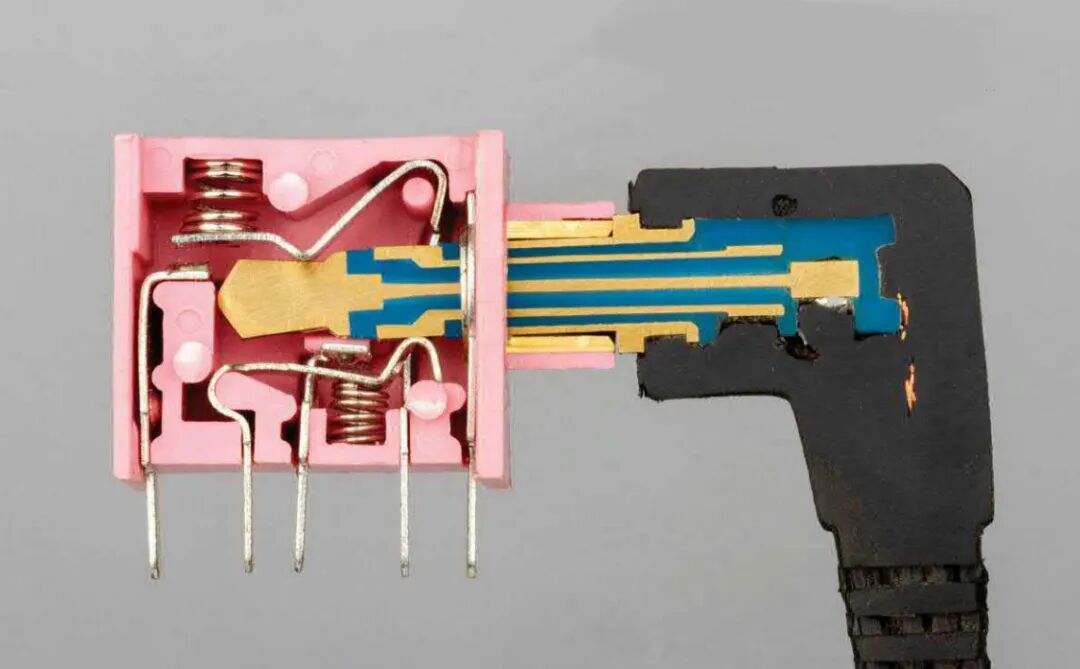

多層金屬觸點環繞在圓柱體上，截面剖開呈現出同心圓般的精致結構。3.5 毫米插孔內部有兩個微型開關，用于在將耳機插入設備時斷開所有內置揚聲器。某些計算機使用這些開關來檢測插頭何時插入插孔，并調出軟件配置菜單。
《Open Circuits》不僅僅是一本攝影書，它更像是一場視覺與工程的盛宴。它讓我們重新認識到，電子元器件不只是冷冰冰的功能部件，而是人類智慧凝結的精密工藝品。 在這些橫截面照片中，我們看到了對稱的美、層次的美、秩序的美。它們本應隱藏在塑封和金屬外殼之中，卻因攝影而展現，成為藝術與科技的完美結合。
