上次發過，分立元件構成的過流保護電路，這次咱們來看這是基于反向運算放大器組成的恒流源電路，核心利用運放“虛短虛斷”特性，通過負反饋穩定電流，以下拆解原理：

1.核心元件與功能。

• 運算放大器（U1）:作為控制核心，通過“虛短”（IN1?≈IN1?）、“虛斷”（輸入電流近似 0）維持電路平衡。

• MOS 管（Q2）：充當調整管，受運放輸出控制，調節自身導通狀態，穩定負載電流。


• 采樣電阻（R2，1Ω）:檢測負載電流，將電流信號轉化為電壓信號（VR2= I負載*R2），反饋給運放形成閉環控制。


• 分壓網絡（R3、R4、R18）:提供基準電壓（B 點電位），與采樣電壓（A 點電位）比較，驅動運放調節。




2.工作原理（負反饋閉環控制）

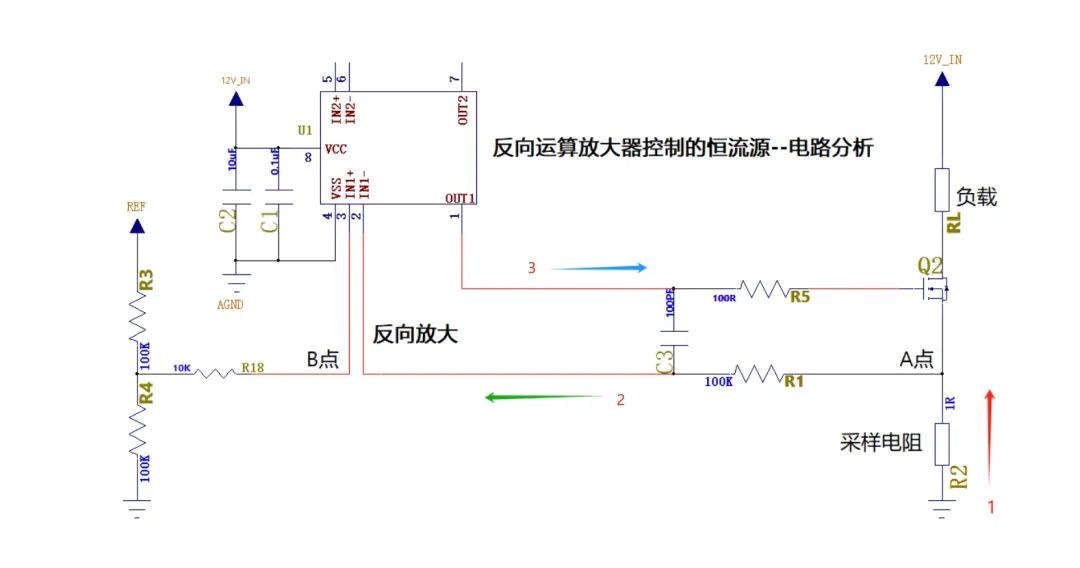

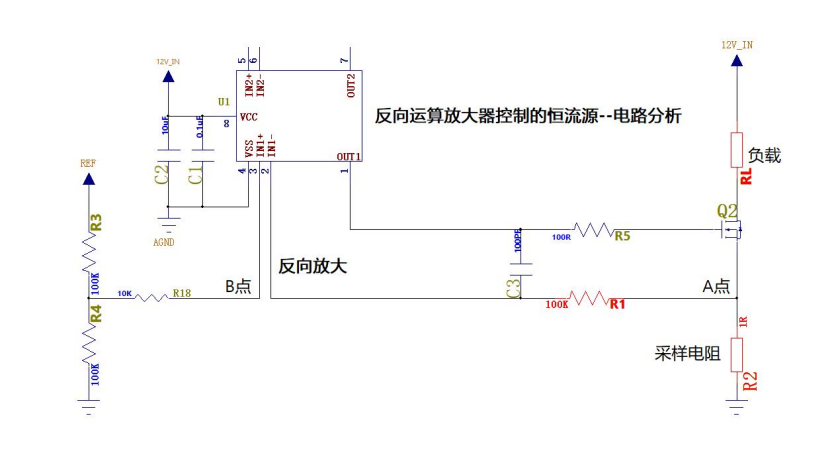

基準電壓建立：R3、R4、R18組成分壓電路，將參考電壓VREF分壓，確定B點基準電位VB點。

采樣電壓反饋：負載電流I負載流經 R2，產生采樣電壓VA=I負載*R2，通過R1反饋到運放反相端IN1-。

3.運放調節邏輯：

運放通過“虛短”強制VIN1?≈VIN1?，即V_B≈V_A。

若負載電流變化（如增大），V_A點上升，運放反相端電位高于同相端（B點），輸出電壓降低，MOS管Q2柵極電壓下降，導通能力減弱，負載電流回落；反之同理。

最終通過負反饋，穩定I負載=V_B/R2，實現恒流輸出。

4. 輔助電路作用

·濾波電容（C1、C2）：濾除12V 電源噪聲，穩定運放供電。

·電阻R5、電容 C3：是補償網絡，防止自激振蕩，優化電路穩定性。

·負載（RL）：恒流源驅動對象，電流由電路參數決定，不受負載阻抗（一定范圍內）影響。

5. 總結

電路通過運放負反饋，將“采樣電阻電壓” 與 “基準電壓” 強制平衡，精準控制 MOS 管導通，使負載電流穩定在 I負載≈(V_B/R2) ，實現恒流輸出，常用于LED 驅動、精密電流源等場景。若需調整電流，可修改基準電壓（分壓網絡）或采樣電阻R2阻值。
