在嵌入式領域，USB接口因其高速度和普遍性成為首選通信方式之一。然而，USB協議的復雜性讓許多開發者望而卻步。傳統的USB協議棧往往存在以下問題：體積龐大、移植困難、內存不安全（動態分配）以及線程安全性差。
TinyUSB的出現徹底改變了這一現狀。這個由Ha Thach發起的開源項目，以其簡潔的設計、卓越的跨平臺支持和嚴謹的內存管理，成為了嵌入式USB開發的理想選擇。

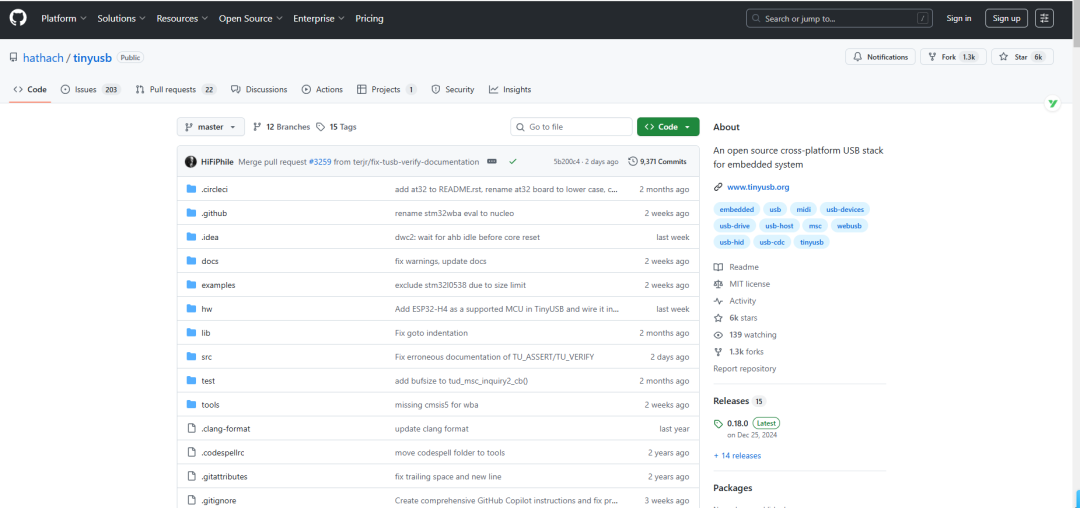

https://github.com/hathach/tinyusb
TinyUSB是一個開源的跨平臺USB Host/Device協議棧，專為嵌入式系統設計。它支持多種MCU架構，包括STM32、nRF52、ESP32-S2等主流芯片。項目采用MIT許可證，核心代碼位于src目錄下，確保了商業使用的友好性。
讓我印象深刻的是，TinyUSB在保持功能豐富的同時，堅決不使用動態內存分配，所有資源在編譯時確定，這對于資源受限的嵌入式環境至關重要。
TinyUSB最精妙的設計之一是其事件處理機制。它采用完全線程安全的設計，將所有中斷事件推入中央隊列，然后在非ISR任務函數中處理。這種設計避免了在中斷上下文中執行復雜邏輯，提高了系統穩定性。

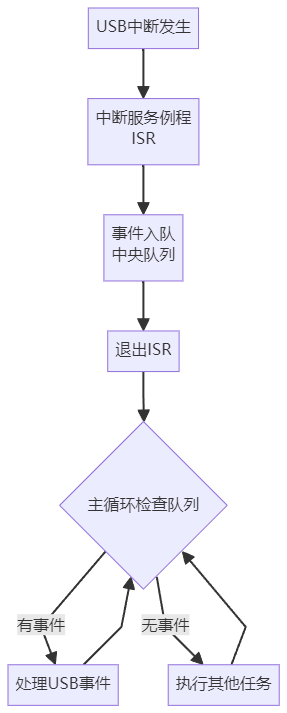

以下是TinyUSB的事件處理流程：
這種設計的關鍵優勢在于：
在代碼層面，這一機制通過tud_task()函數實現：
這里使用的_osal_queue_receive是OS抽象層的一部分，TinyUSB通過這種設計實現了對多種RTOS和無OS環境的支持。
TinyUSB的硬件抽象層是其可移植性的關鍵。它定義了一組簡潔的接口，將核心棧與硬件特定代碼分離。當我研究其HAL設計時，發現它沒有試圖抽象所有可能的硬件特性，而是聚焦于USB控制器的共同核心功能。
這種面向接口的設計使得移植新平臺變得直接。只需實現這一組標準函數，就能讓TinyUSB運行在新的硬件上。
在分析TinyUSB源碼時，我發現了端點描述符管理的一個精巧設計。在USB主機開發中，端點描述符包含了端點通信的關鍵參數（如端點地址、屬性、最大包大小等）。
TinyUSB采用分層架構，當上層調用usbh_edpt_control_open()時，硬件控制器驅動（HCD）層會獨立維護端點狀態，而不是直接引用上層傳入的描述符指針。這種設計避免了臨時結構體在棧上被破壞的風險，體現了TinyUSB對穩定性的高度重視。
最近，我將TinyUSB移植到一款MM32F5370微控制器上。雖然該芯片的SDK中沒有提供TinyUSB支持，但借助MM32F5270的參考實現，我成功完成了移植。
移植過程的關鍵步驟：
一個常見的陷阱是內存對齊問題。特別是在Cortex-M0/M0+等不支持非對齊訪問的平臺上，需要特別注意數據結構的設計。TinyUSB通過TU_ATTR_ALIGNED宏來處理這一問題：
在使用TinyUSB的CDC（通信設備類）進行高速數據傳輸時，我遇到了數據丟失問題。通過分析發現，這是因為在連續發送數據時沒有正確檢查可用空間。
正確的數據發送模式應該是：
對于更高性能的需求，可以實現tud_cdc_tx_complete_cb回調函數，采用中斷驅動的方式發送數據，減少輪詢開銷。
TinyUSB不僅僅是一個USB協議棧，更是嵌入式軟件設計的典范。通過研究它的源代碼，我學到了：
無論是用于實際項目還是學習目的，TinyUSB都是一個值得投入時間的優秀開源項目。
