在硬件電路設計與調試過程中，一位硬件工程師遭遇了USB輸入檢測電路電壓異常的問題。

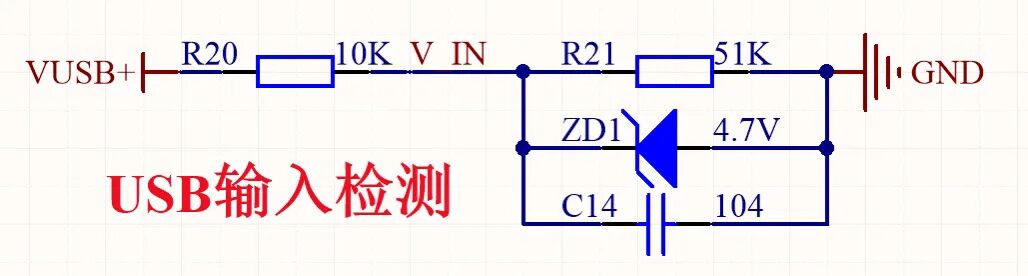

該工程師設計的USB輸入檢測電路中，USB輸入電壓約為4.5V，理論穩壓值應為3.76V，但實際測量僅有3.18V。
經過分析，初步判斷是穩壓管漏電導致該問題。
按照參數計算，漏電電流已達到69μA，而正常情況下應在10μA以內。
此前測試也發現，323封裝、12V以內的穩壓管普遍存在較大漏電現象。
為此，工程師向同行請教，詢問是否有4.7V穩壓管且為SOD323封裝，同時漏電流較小的產品。
針對此問題，也有同行提出不同看法。
有人認為可能是分壓電阻過大所致，并通過仿真進行了說明。

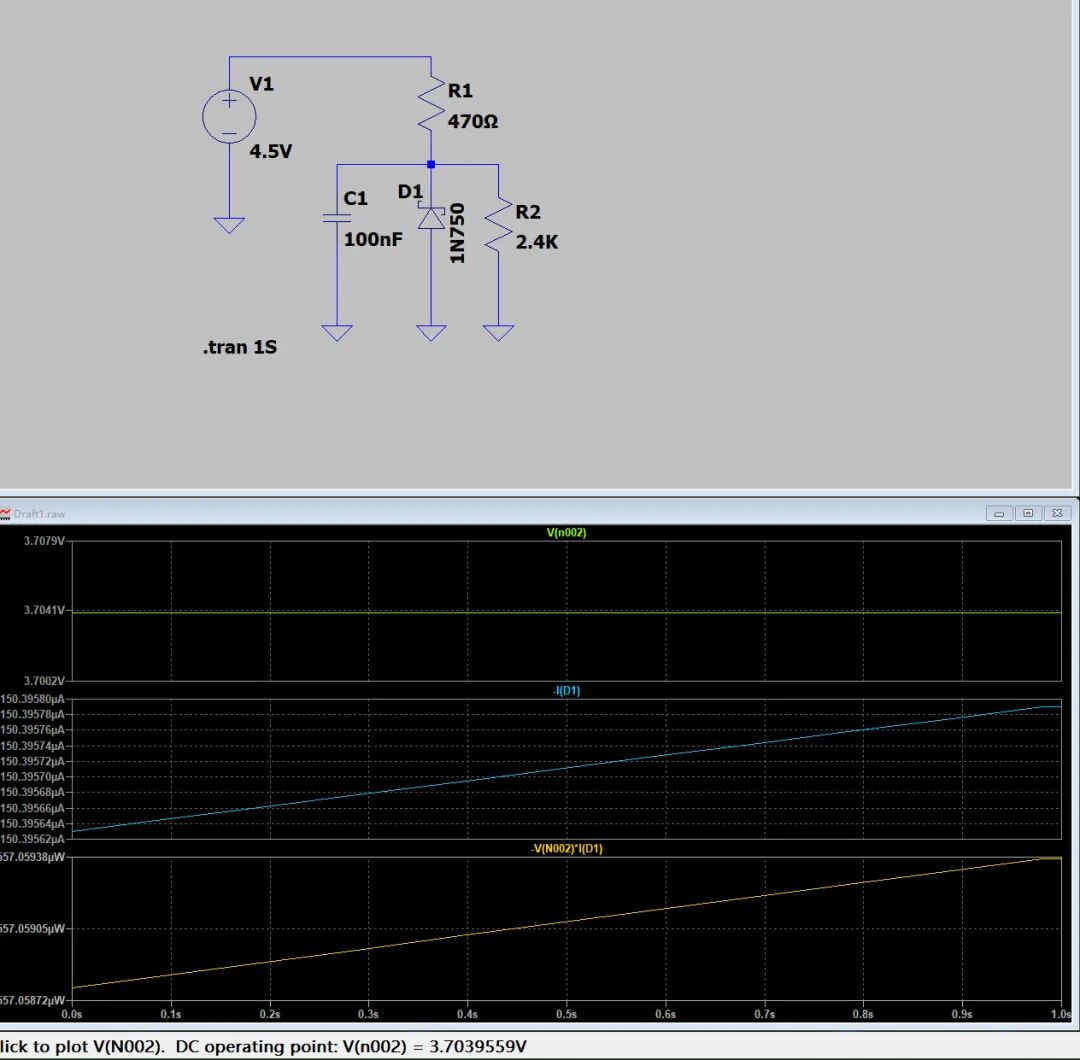

在仿真電路中，電源電壓為4.5V，包含電阻R1（470Ω）、電容C1（100nF）、穩壓二極管D1（1N750）和電阻R2（2.4K）。從仿真波形來看，呈現出一定的電壓和電流變化趨勢。
還有觀點指出，使用穩壓二極管都會存在誤差，這是由其特性曲線上的拐點造成的。一方面，可以將分壓電阻改小；另一方面，也可以考慮增大電流。
最終，硬件工程師找到了解決辦法。
將原本使用的4.7V穩壓管更換為5.1V的穩壓管后，電路瞬間恢復正常。
原來，4.7V的穩壓管漏電流較大，而5.1V的穩壓管幾乎不存在漏電問題。
此次問題的解決，為類似USB輸入檢測電路的設計與調試提供了寶貴的經驗，在選用穩壓管時不僅要關注其穩壓值和封裝形式，還要充分考慮漏電流等性能指標對電路的影響。
