簡 介： 摘要： 本文通過CIU32F003單片機設計電源延遲模塊，旨在解決占用SWD引腳導致的程序下載問題。實驗利用SWD的Reset信號延遲單片機上電，使其保持調試狀態。電路包含OLED顯示、MOS管電源控制等模塊，經PCB制作和焊接調試，發現MOS管設計錯誤需修改。測試顯示100ms延遲可正常下載，但后續實驗發現SWD信號可能提前供電導致下載失敗，推測需隔離SWD供電端口。該方案尚未完全解決問題，需進一步優化設計。
關鍵詞：CIU32F003，延遲上電
**AD\Test\2025\November\PowerDelayCntCIU32F003.PcbDoc ***
??之前實驗中，發現對于CIU32F003單片機，如果占用了他的 SWD管腳，就會造成單片機無法繼續通過SWD繼續下載程序。下面，測試一下，是否可以通過電源延遲模塊，來克服這個問題。也就是在下載過程中，利用SWD中的Reset信號，延遲單片機上電，這樣就可以使得單片機避免進入運行狀態，使得上電之后的單片機 SWD端口還是處在調試狀態。

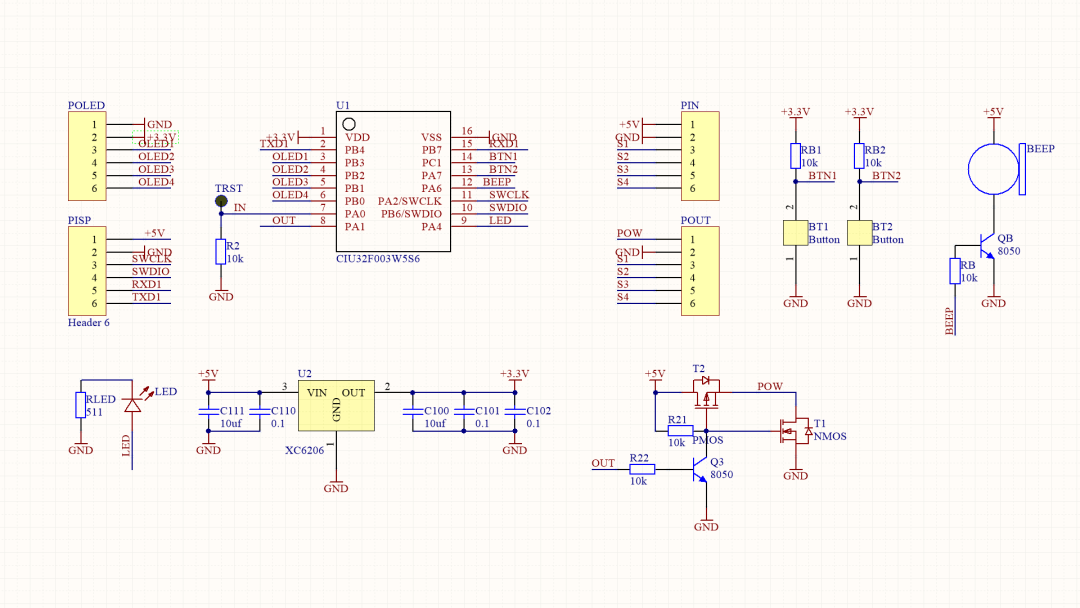

??電源延遲模塊控制電路是由CIU32單片機為核心。通過它的IO端口產生中斷，利用單片機中的定時電路精確控制電源上電延遲時間。使用一個 OLED 顯示延時時間。利用兩個互補MOS管提供5V電源通斷控制。SWD調試接口之間，只有電源被控制。其他調試引線都直接聯通。

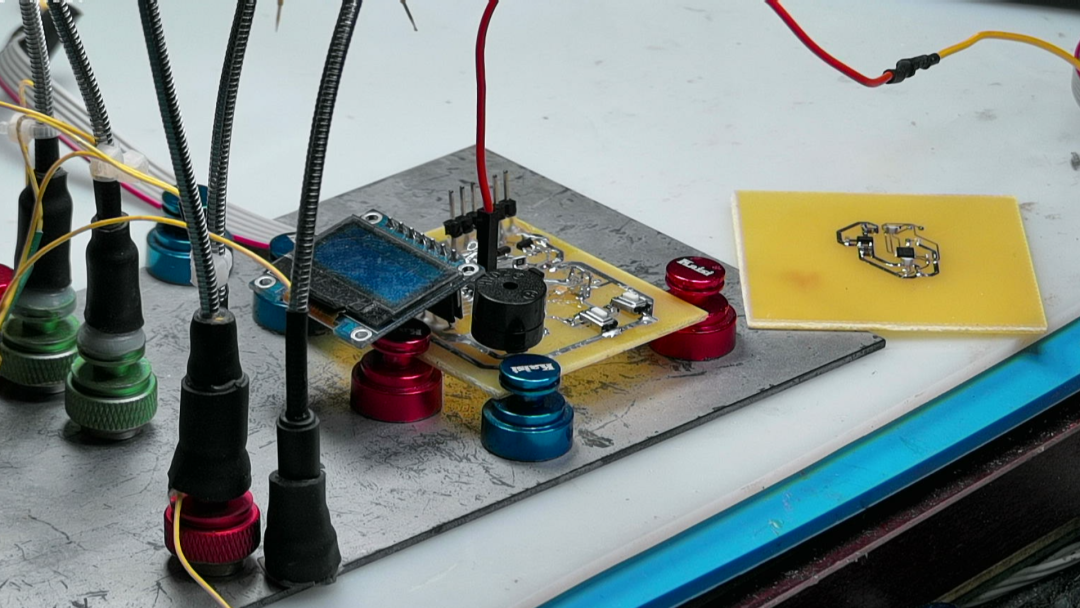

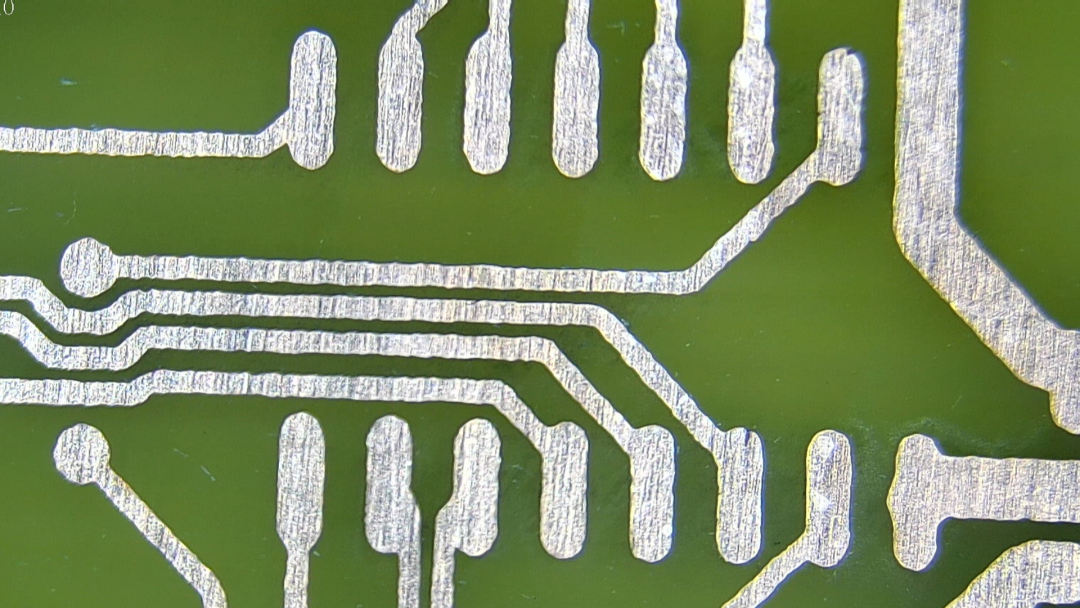

??下面，設計單面PCB，這樣便于一分鐘制版，得到測試電路板。電路板制作的非常完美。接下來焊接測試。

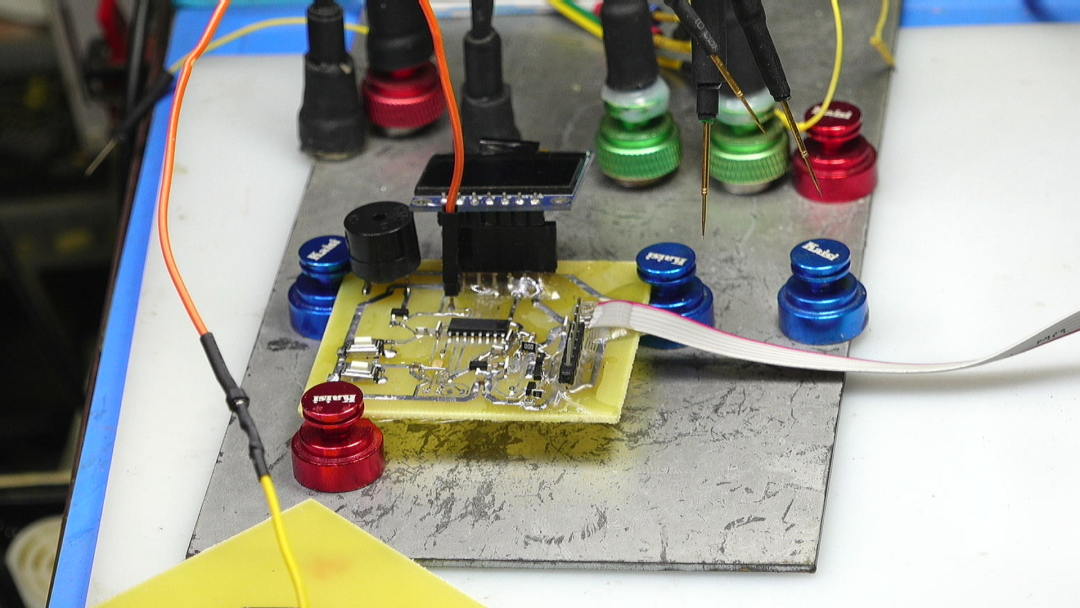

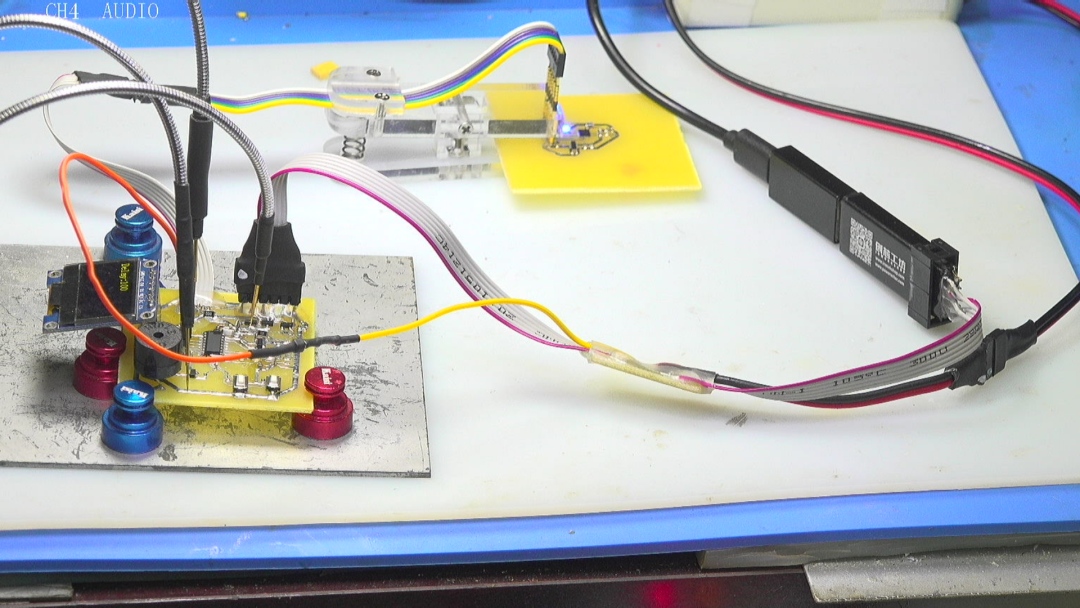

??指導焊接完畢上電測試的時候，才發現之前設計的MOS管上橋臂反了。這樣，整個半橋就變成了直通。修改原理圖，重新布板，制作之后重新焊接測試。在軟件上，移植了前兩天的實驗結果。包括對IO口中斷響應，Time1 中斷，完成精確實驗延遲。最終，通過延遲控制DAP Link 中的電源，使得下位機能夠 延遲上電。

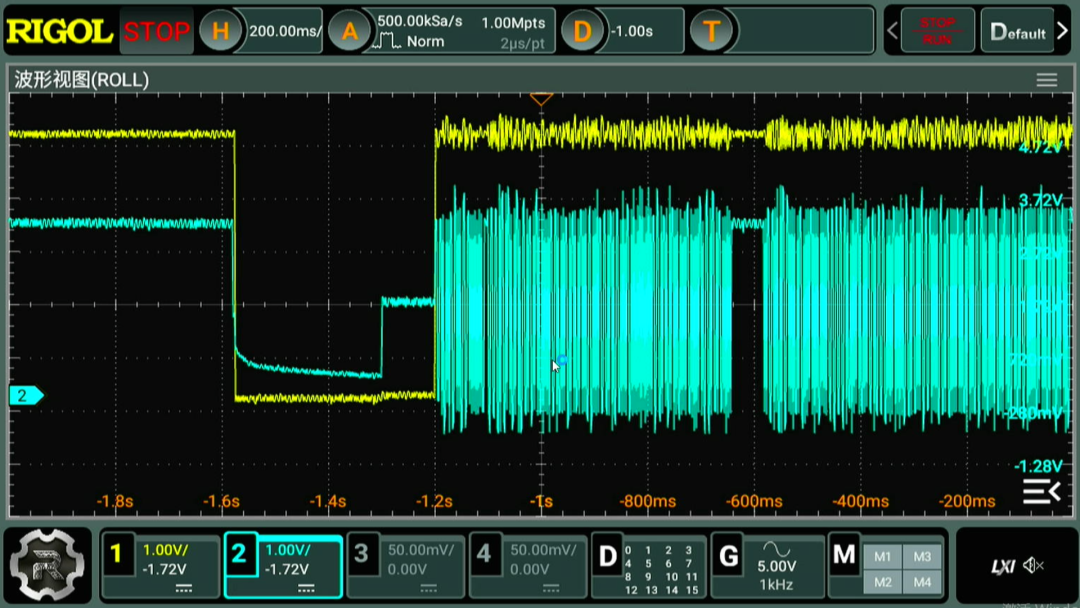

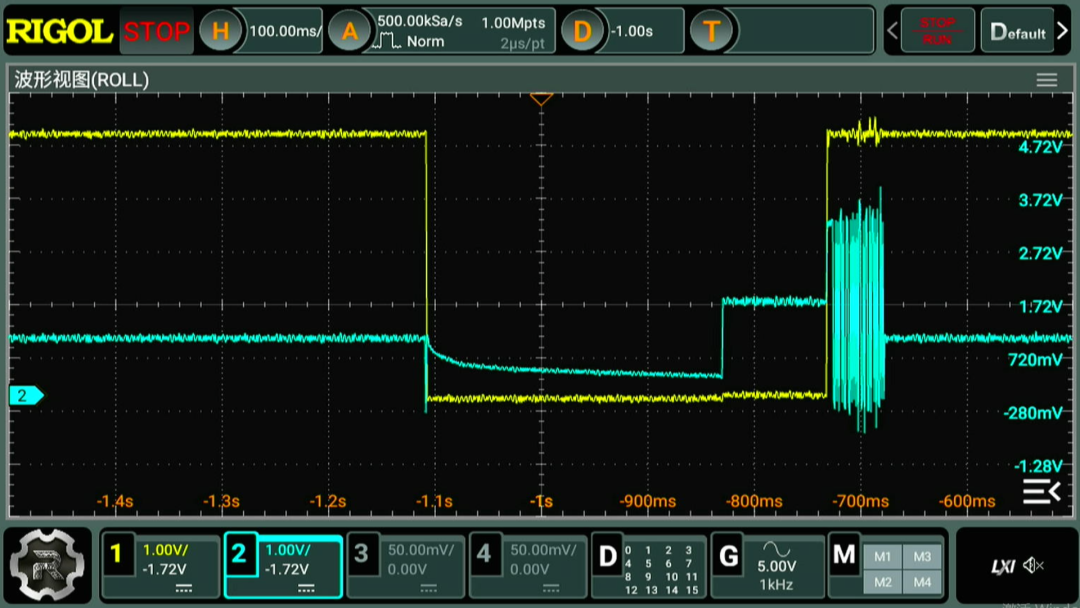

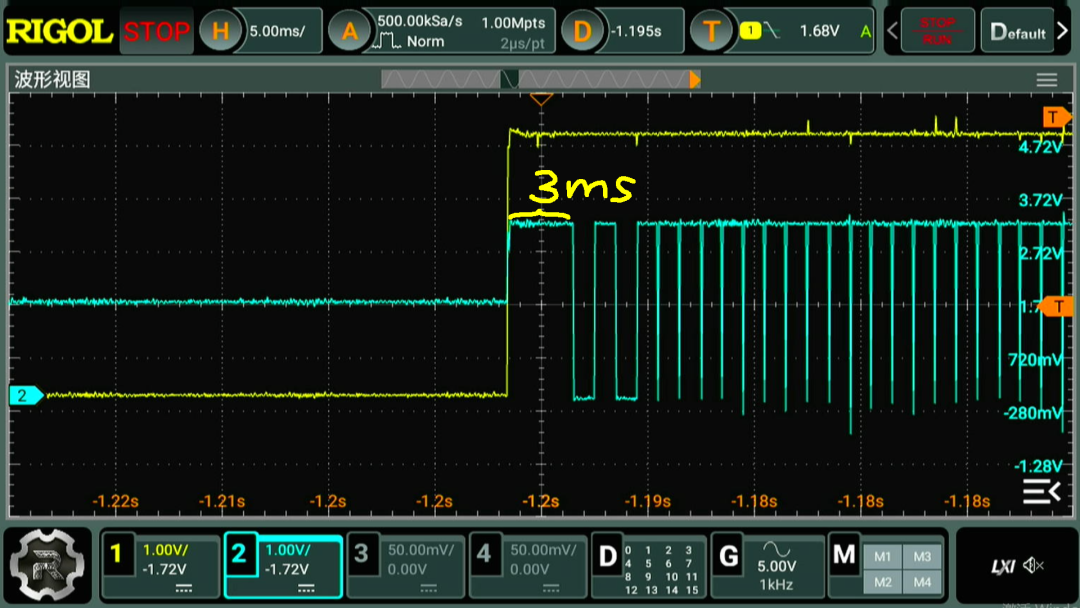

??設置延遲時間為100ms，可以看到在 SWD Reset 信號恢復高電平之后，經過100ms 單片機才上電。上電之后，緊接著SWD的數據信號就產生了。比電源延遲大約為 3ms。經過測試，雖然下位機延遲上電，依然能夠正確進行程序下載。

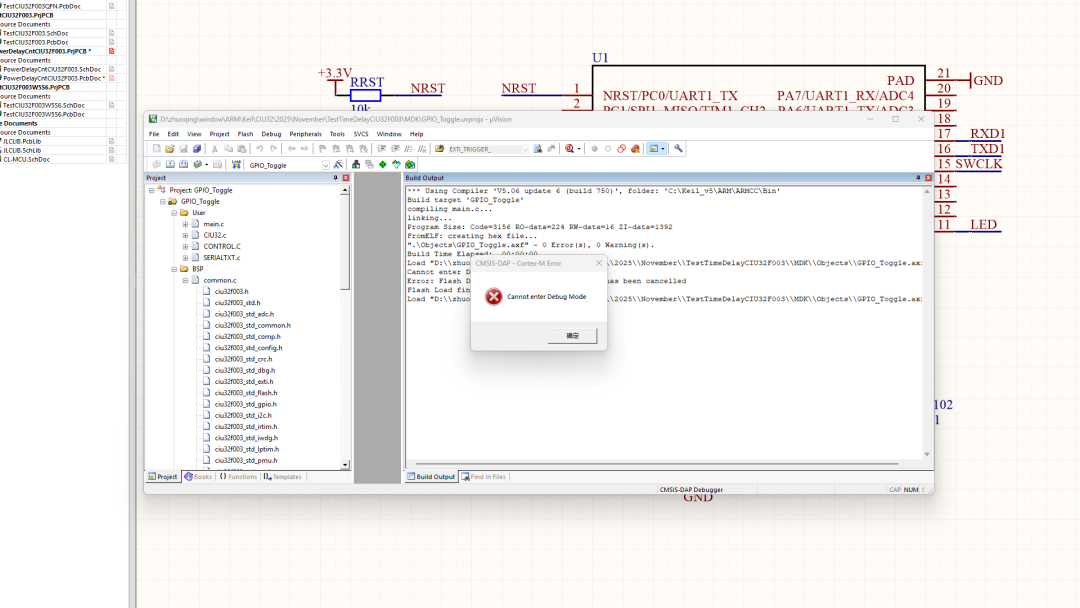

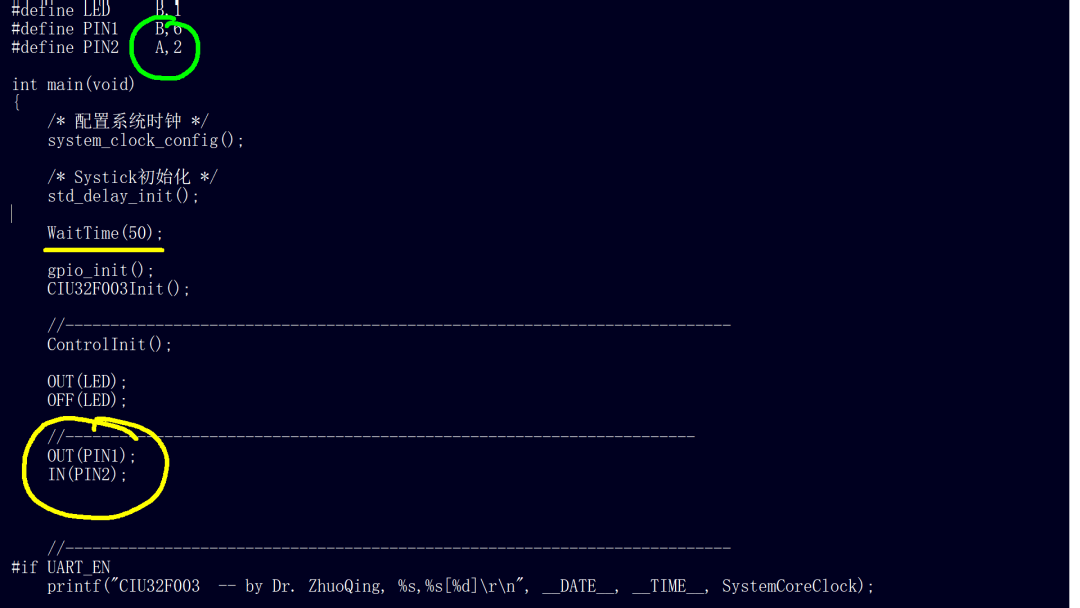

??現在到了最后的比較危險的實驗，就是在啟動50ms之后，設置兩個SWD的管腳分別為輸出和輸入功能。程序經過編譯之后，可以正常下載到單片機。接下來，再重新進行下載的時候，發現無法完成程序下載了。經過觀察，單片機上電的確延遲了。但是，似乎在上電之前，觀察到的 SWD信號電平已經有所上升，是不是這個SWD信號直接可以給單片機供電，使得單片機已經能夠上電工作了？?如果是這樣，還需要將這兩個管腳進行切換，防止它們對單片機供電。
本文測試了利用電源延遲模塊，來恢復占用SWD端口的 CIU32單片機的下載功能。但是實驗結果還是不理想，猜測是沒有斷開 SWD端口，單片機已經在SWD端口供電下開始工作了。明天再設計一個端口隔離模塊，用于隔離SWD對單片機供電。
使用CIU32F003產生一個脈沖延遲: https://zhuoqing.blog.csdn.net/article/details/154333907?spm=1011.2415.3001.5331
