晶振接地是影響時鐘穩定性與可靠性的關鍵細節。有時候，無源晶振即使負載電容沒有接地，晶振也可以起振。這是為什么呢？今天，凱擎小妹聊一下不同晶振的類型的接地區別，以及風險。

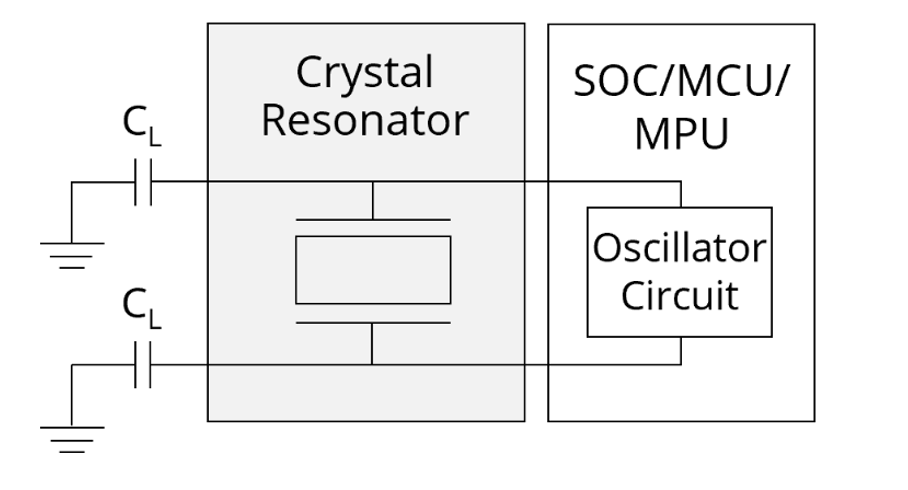

無源晶振本身是一個二端器件，只有兩個引腳，并且沒有極性。所以不需要直接接地。
為什么負載電容必須接地？
負載電容是否接地，直接決定了振蕩回路能否形成穩定的回路參考點，從而影響晶振是否容易起振、振蕩頻率是否準確，以及整個振蕩器是否能滿足啟動所需的條件(即巴克豪森條件)。
如果負載電容沒有正確接地，會出現起振困難、頻率偏移、抖動變大等問題。
無源晶振外殼是否要接地？
無源晶振為什么“不接地也能振”？
MCU/IC引腳本身
走線對地的寄生電容
晶振封裝金屬殼對地的分布電容
PCB環境、電磁耦合產生的雜散電容
......
靠寄生電容起振的系統會出現：
起振時間慢或偶爾不振
溫度變化后停振
頻率偏移明顯
......
正確的接地方式
負載電容必須接地，確保振蕩回路正常工作
電容、晶振與MCU盡量靠近放，減少寄生電感和信號干擾
晶振區應使用完整地平面，提供穩定參考地
晶振外殼建議接地，優先用于降低EMI
晶振下方不得走高速信號線，避免噪聲影響振蕩穩定性

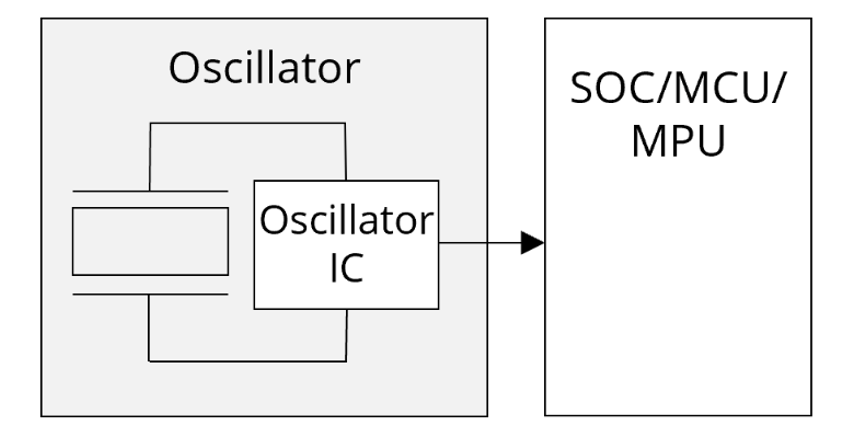

有源晶振內部自帶放大器、反饋回路和波形整形電路，是一個主動器件。如果其GND引腳不接地，內部電路無法形成完整電源回路，因此晶振不能工作，OUT引腳也不會輸出任何有效時鐘信號。更多：《有源晶振引腳定義和接法》
有源晶振對接地的質量非常敏感：如果接地阻抗過大，輸出信號抖動會明顯增加；如果地平面不連續或不完整，系統的電磁兼容性會變差；如果接地路徑過長，輸出波形可能失真或邊沿變慢。
正確的接地方式
GND引腳必須可靠接地
接地路徑要短、直接且低阻抗，確保信號穩定
在芯片電源端放置0.1μF和1μF的去耦電容，濾掉高頻和低頻噪聲
輸出信號線OUT不要跨越地平面斷裂，避免信號畸變
晶振外殼建議接地，可進一步降低電磁輻射
KOAN晶振的解決方案

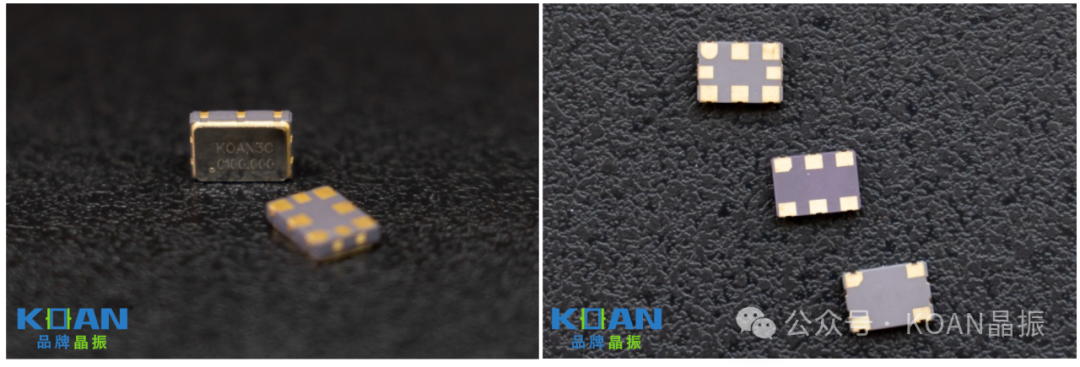

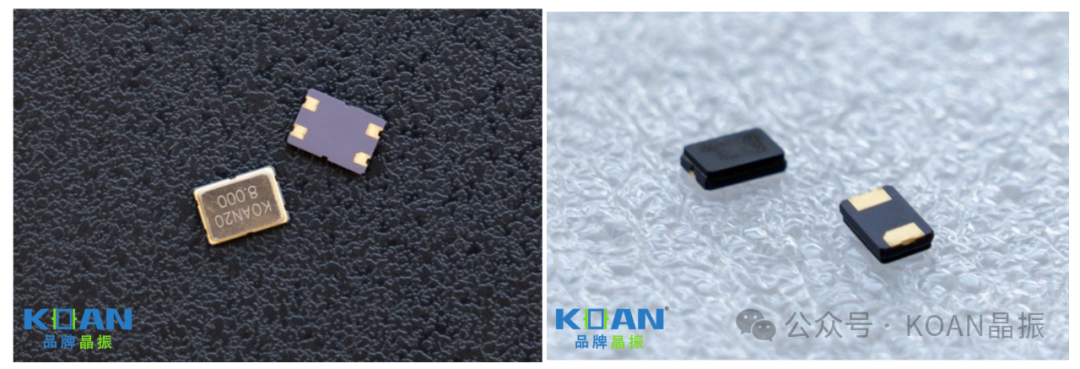

若您需要針對具體應用的晶振選型建議和技術支持，歡迎隨時聯系我們，KOAN將為您提供專業、貼心的解決方案。我們提供無源晶振和有源晶振，覆蓋多種規格尺寸，現貨充足，以滿足客戶需求。我們的產品質量和技術處于行業領先水平。公司致力于精細化質量管理，以滿足客戶對高端產品的需求。
