CAPL在CANoe中實現通信、診斷服務與刷寫的核心架構思想

01

CAN通信仿真與測試的邏輯核心

1.1 節點仿真與行為建模的邏輯

利用CAPL實現CAN通信的核心邏輯在于 “狀態-事件-響應”模型。CAPL腳本本質上是一個事件驅動的仿真器。

一個CAPL節點（通常對應一個ECU或測試模塊）被設計為一個獨立的行為實體。你需要為其定義：在何種條件下（如收到特定報文、定時器觸發、系統狀態變化）應執行何種動作（如發送特定報文、修改內部變量、觸發其他事件），其邏輯內核是定義節點在車輛網絡中的“角色”和“行為模式”。

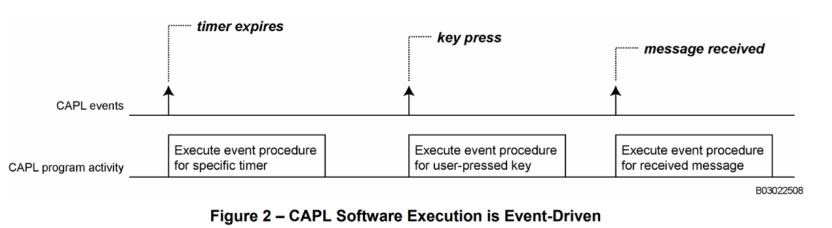

設計時應清晰劃分初始化事件(on start)、報文接收事件(on message)、定時器事件(on timer)和鍵盤/系統事件的處理邏輯，如下圖所示：

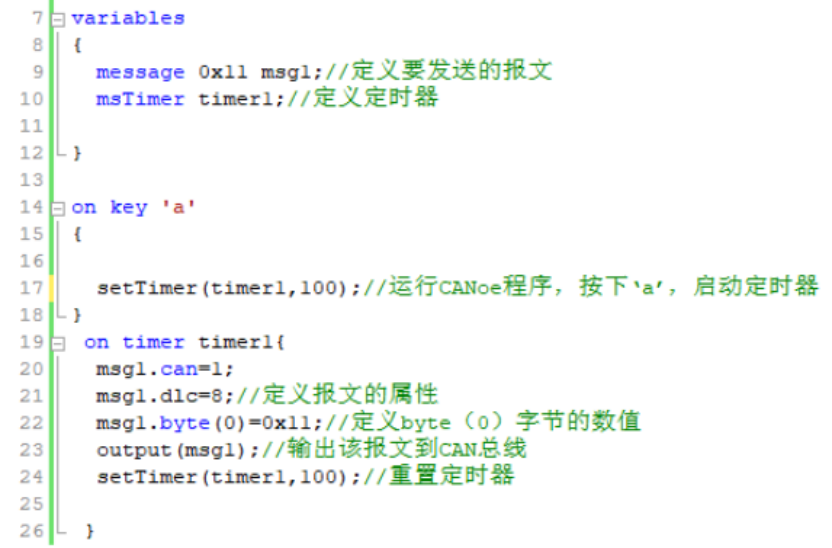

Source:https://blog.csdn.net/LOVE135149/article/details/131005245

一個結構清晰的仿真節點，其不同事件處理程序應各司其職，共同維護節點內部的一個邏輯狀態機。

1.2 測試用例自動化的流程邏輯

自動化測試的邏輯在于將測試序列轉化為可編程的步驟流。

編寫測試用例腳本時，核心是構建一個可控的、有序的激勵-驗證鏈。例如，測試某個ECU對車門開關的響應：

• 準備階段（Precondition）：通過CAPL確保網絡狀態（如喚醒）、ECU模式進入預設狀態。




• 激勵階段（Stimulus）：模擬發送一條“車門開”的CAN報文。




• 驗證階段（Verification）：等待并檢查目標ECU是否在預期時間內回復了正確的“車內燈亮”報文，以及信號值是否符合規范。




• 清理與恢復階段（Postcondition）：將系統狀態恢復，為下一個測試做準備。




這樣的流程通常通過標志位（flags）、等待函數（testWaitForMessage）和條件判斷來串聯。CAPL幫助將測試規范中的“當...時，應該...”語句，翻譯成線性的、帶分支判斷的程序邏輯。

1.3 網絡管理與監控的響應邏輯

CAPL可以作為智能網絡監視器或管理者。

對于監控邏輯部分，可以利用on message事件對網絡中的所有或特定報文進行實時分析，其邏輯不僅是記錄，更是在線評判。比如可以計算某個報文的周期是否穩定在100ms±10%以內，一旦超差，立即通過testStepFail報告測試失敗。

對于網關模擬邏輯部分，通過CAPL腳本模擬一個網關ECU時，核心邏輯是基于規則的報文路由與轉換，這通常是一個查找與映射的過程。即當收到來自CAN A的報文X，根據預定義的映射表，將其部分信號翻譯后，重新打包成報文Y發送到CAN B。CAPL在此處就實現了數據流的路由邏輯和信號轉換算法。

02

診斷服務 (UDS)

處理的邏輯架構

2.1 診斷服務響應的核心邏輯：狀態機與查表法

模擬一個ECU的診斷服務，其本質是實現一個簡化的、符合UDS標準的狀態機服務器。

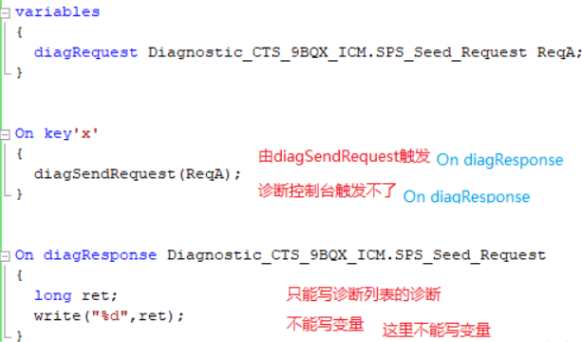

首先診斷服務最基本的邏輯其實是“模式匹配與響應”。當在on diagRequest事件中捕獲到一個診斷請求（如0x22 0xF1 0x86-讀取特定DID），腳本應解析服務ID（SID）和參數，并從預定義的響應映射表中查找預設的正響應（如0x62 F1 86 00 11 22 33）或負響應（如0x7F 22 31-請求超出范圍）。

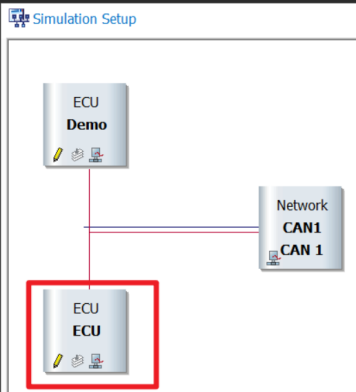

Source:https://blog.csdn.net/weixin_54133280/article/details/126541517

其次是會話與安全狀態邏輯，這是診斷模擬的關鍵狀態機。你的CAPL腳本必須維護幾個核心的全局或靜態變量：

• currentSession (默認會話/擴展診斷/編程會話)




• securityLevel (未解鎖/已解鎖)

邏輯上，只有在特定會話和安全級別下，某些服務（如0x2E寫數據、0x31例程控制）才是被允許的，這需要在每個on diagRequest處理中加入前置條件檢查。

2.2 診斷儀（Tester）模擬的流程邏輯

作為主動的診斷客戶端，CAPL腳本的邏輯是編排一個符合診斷協議規范的對話序列，即一個完整的診斷操作（如讀取故障碼）遵循嚴格的流程：

• 建立通信：發送0x10 03進入擴展診斷會話。




• 安全訪問：發送0x27 01請求種子；接收種子后，用算法計算密鑰；發送0x27 02 [密鑰]解鎖。




• 執行目標服務：在解鎖狀態下，發送0x19 02讀取故障碼。




• 恢復與退出：可能發送0x10 01退回默認會話。

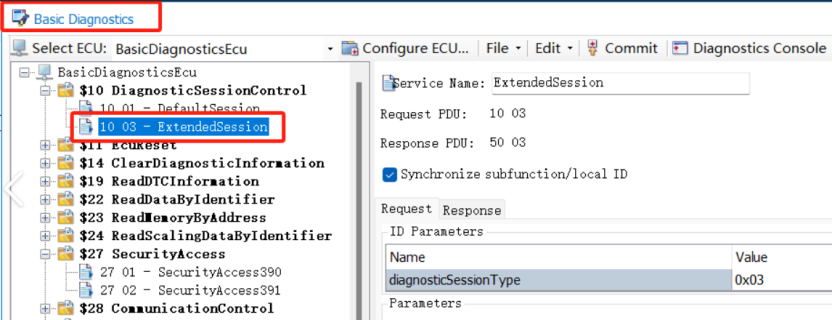

Source:https://blog.csdn.net/weixin_45255231/article/details/146324922

這個序列需要通過順序執行、等待響應、超時處理、結果判斷來串接。通常使用一個主控函數（如StartDiagnosticRoutine()）來調用各個步驟的子函數，每個步驟函數內部負責發送請求并等待、驗證響應。這里，錯誤處理和重試機制是邏輯設計的重點。

03

軟件刷寫流程的

端到端邏輯整合

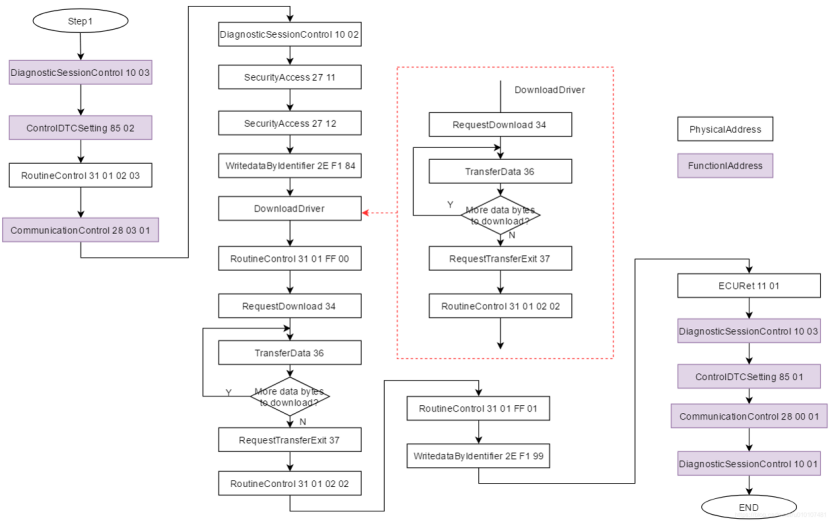

軟件刷寫是診斷服務的一個復雜、長時間運行的子集，其CAPL實現是對診斷流程邏輯、狀態管理和錯誤恢復能力的綜合考驗。整個流程嚴格遵循UDS定義的編程會話（0x10 02）和刷寫編程規范。

Source: https://blog.csdn.net/u010107481/article/details/102768688

3.1 預編程階段（Pre-Programming）的邏輯準備

此階段的目標是使ECU進入可刷寫的安全狀態，因此它的邏輯流程依次為：

• 會話控制：從默認會話切換到編程會話（0x10 02）。這是所有后續操作的前提。




• 安全解鎖：執行安全訪問（0x27），通常編程會話有單獨的安全級別，需要特定的種子-密鑰對。




• 環境控制：這是關鍵邏輯。通過0x85（控制DTC設置）服務關閉非相關ECU的DTC記錄，通過0x28（通信控制）服務抑制普通應用報文的發送，以減少總線負載，確保刷寫過程的數據帶寬和確定性。




• 例程控制：可能調用0x31例程來檢查編程依賴條件（如電壓是否穩定）。

3.2 編程階段（Programming）的核心數據傳輸邏輯

這是刷寫的實質階段，邏輯核心是可靠、有序地傳輸大量數據。對于要刷寫的每個軟件塊（如一個二進制文件），通常遵循以下子流程：

• 檢查與擦除：通過0x31例程檢查內存是否兼容，并擦除目標內存段。




• 請求下載（0x34）：告知ECU即將傳輸的數據大小和內存地址。這是建立數據傳輸通道的邏輯步驟。




• 傳輸數據（0x36）：這是循環主體。將整個二進制文件分割成若干個塊（Block），在一個循環中，依次發送每個塊的數據。循環的邏輯包括：計算偏移量、準備數據、發送0x36請求、等待正響應、更新進度。必須加入流量控制（如每發送N塊后等待一個特殊響應）和出錯重傳邏輯。




• 退出傳輸（0x37）：數據傳輸完畢，請求ECU結束傳輸并驗證數據的完整性（如檢查和）。

此階段CAPL腳本必須極其穩健，它需要管理大文件的讀取、分塊、進度跟蹤，并妥善處理網絡中斷、響應超時等異常，設計合理的重試策略。

3.3 后編程階段（Post-Programming）的邏輯恢復與驗證

此階段目標是使ECU恢復到正常可運行狀態，并驗證刷寫結果。因此這里可以分為以下5個邏輯流程來進行：

• 軟件復位：通過0x11（ECU復位）服務，觸發ECU軟復位，使新程序生效。




• 會話切換：重新建立診斷通信，通常先回到擴展診斷會話（0x10 03）。




• 完整性驗證：再次執行安全訪問后，通過0x31例程或0x22讀取特定DID（如軟件版本號、校驗和），驗證新軟件已正確運行。




• 環境恢復：反向操作預編程階段的環境控制——恢復通信（0x28）和DTC設置（0x85）。




• 最終檢查：讀取故障碼（0x19），確認刷寫過程未產生意外故障，并切換回默認會話。

04

總結：CAPL邏輯設計

的核心思想

通過上述三大場景的分析，可以看到，高效的CAPL腳本設計絕非簡單的代碼堆砌，而是基于以下核心邏輯思想：

• 狀態機思維：無論是ECU仿真還是流程控制，明確的狀態定義和清晰的狀態遷移條件是邏輯穩健的基礎。




• 流程分解與模塊化：將復雜的端到端流程（如刷寫）分解為多個邏輯階段（預編程、編程、后編程），每個階段再分解為原子步驟，每個步驟用獨立的函數或代碼模塊實現，并通過清晰的接口連接。




• 事件驅動與順序控制相結合：CAPL本身是事件驅動的，但測試流程和診斷序列是順序的。良好的設計需要在事件響應中巧妙地融入順序控制邏輯，通常通過設置流程標志、使用步驟計數器或調用順序函數鏈來實現。




• 魯棒性優先：在任何通信、診斷和刷寫邏輯中，都必須預設超時處理、錯誤響應解析、重試機制和最終狀態恢復，這是區分演示腳本與工程級腳本的關鍵。




• 數據與邏輯分離：將易變的數據（如DID值、刷寫文件路徑、報文ID）定義為常量或配置文件，而將固定的處理邏輯寫在腳本中，這使得腳本更易維護和復用。

掌握這些邏輯，即使面對復雜的汽車網絡測試與驗證需求，也能運用CAPL在CANoe中構建出結構清晰、運行可靠、易于維護的自動化解決方案，從而將工程師從繁瑣的手動操作中解放出來，聚焦于更深層的測試設計與問題分析。
