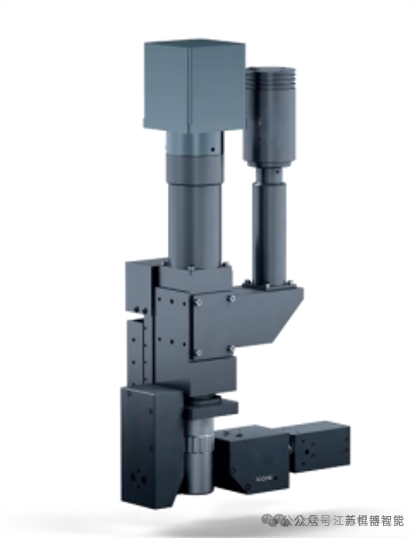

工業視覺AF（自動對焦）鏡頭組是工業成像核心，通過自動調節光學結構使目標在傳感器上清晰成像，解決手動對焦痛點，應用于產品檢測、尺寸測量等場景。其原理為“檢測-計算-調節-驗證”閉環流程，具體如下：
自動對焦核心是定位“最清晰鏡頭狀態”，工業場景主要靠兩種指標：一是“對比度最大化”，清晰時物體邊緣與背景灰度差異達峰值，模糊時下降；二是“相位差匹配”，通過內置元件直接計算物像相位偏移，快速定位對焦位置。
1. 對焦檢測：鏡頭組配合相機采集信號。對比度方案分析指定區域灰度對比；相位方案通過內置傳感器將光線相位轉為電信號，傳至控制單元。
2. 偏差計算：控制單元（鏡頭MCU或系統主控）算偏差。對比度模式通過移動鏡頭采集多幀圖，找對比度峰值位置；相位模式直接算鏡片移動參數，響應更快。
3. 驅動調節：控制單元驅動步進電機或音圈電機。步進電機帶動鏡片線性移動，適配大行程高精度；音圈電機實現快速微位移，適配動態場景，鏡片移動調整成像位置。
4. 閉環驗證：再次檢測成像清晰度，未達標則微調重復流程。部分鏡頭含溫度補償，修正熱脹冷縮對焦點的影響。
穩定工作依賴三大組件：檢測模塊（圖像、相位傳感器）采信號；控制模塊算偏差發指令；驅動模塊（電機、傳動結構）執行移動。三者閉環保障復雜環境下穩定對焦。
